电力拖动布线图3

中级维修电工课程（原理图）
电
力
拖
动
原
理
图
1、三相异步电动机点动与自锁混合控制
2、三相异步电动机点动运行控制
3、三相异步电动机连续运行控制
4、三相异步电动机接触器联锁正反转控制
5、三相异步电动机按钮联锁正反转控制
7、电动机顺序启动控制电路
8、三相异步电动机自动循环控制
9、按钮控制三相异步电动机星三角起动
10、时间继电器控制三相异步电动机星三角起动
11、按钮控制三相异步电动机自偶降压起动
12、时间继电器控制三相异步电动机自偶降压起动
13、三相异步电动机反接制动控制线路
14、三相异步电动机能耗制动控制线路。

二级、三级电箱布线图
二级熔断器：位于主断路器下方，用于控制二级电路的过载保护。

电源输入：通过电缆连接到主断路器，供应电力。

二级电路：可以连接到不同的电器设备或照明设备。

二级熔断器：位于主断路器下方，用于控制二级电路的过载保护。

三级熔断器：位于二级熔断器下方，用于控制三级电路的过载保护。

电源输入：通过电缆连接到主断路器，供应电力。

三级电路：可以连接到不同的电器设备或照明设备。

以上是二级、三级电箱的布线图示例。

在实际应用中，请根据实际情况进行布线，确保安全可靠。

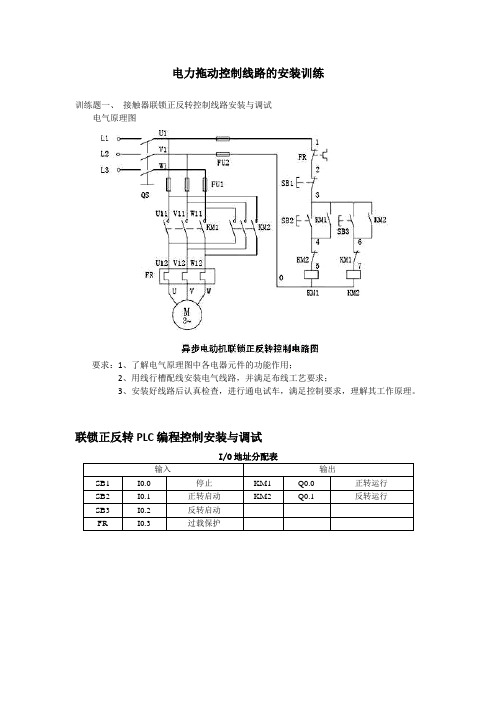

电力拖动控制线路的安装训练训练题一、接触器联锁正反转控制线路安装与调试电气原理图要求：1、了解电气原理图中各电器元件的功能作用；2、用线行槽配线安装电气线路，并满足布线工艺要求；3、安装好线路后认真检查，进行通电试车，满足控制要求，理解其工作原理。

联锁正反转PLC编程控制安装与调试I/O地址分配表联锁控制程序训练题二、接触器、按钮双重联锁正反转控制线路图安装与调试电气原理图要求：1、了解电气原理图中各电器元件的功能作用；2、用线行槽配线安装电气线路，并满足布线工艺要求；3、安装好线路后认真检查，进行通电试车，满足控制要求，理解其工作原理。

4、两个正反转控制线路有何不同。

双重联锁正反转PLC编程控制安装与调试I/O地址分配表双重联锁控制程序训练题三、正转启动、反转延时控制线路安装与调试电气原理图要求：1、了解电气原理图中各电器元件的功能作用；2、用线行槽配线安装电气线路，并满足布线工艺要求；3、安装好线路后认真检查，进行通电试车，满足控制要求，理解其工作原理。

联锁正反转PLC编程控制安装与调试正转启动、反转延时5S启动控制程序训练题四、两台电机顺序自动启动控制线路安装与调试电气原理图要求：1、了解电气原理图中各电器元件的功能作用；2、用线行槽配线安装电气线路，并满足布线工艺要求；3、安装好线路后认真检查，进行通电试车，满足控制要求，理解其工作原理。

训练题五、三台电机顺序启动、逆序停止控制线路安装与调试电气原理图要求：1、了解电气原理图中各电器元件的功能作用；2、用线行槽配线安装电气线路，并满足布线工艺要求；3、安装好线路后认真检查，进行通电试车，满足控制要求，理解其工作原理。

试题2、三级皮带运输机PLC控制系统的设计、安装与调试1．本题分值：100分2．考核时间：120分钟3．考核形式：设计、安装与调试4．具体考核要求：某一生产线的末端有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动，启动时要求按10s的时间间隔，并按M1→M2→M3的顺序启动；停止时按15s的时间间隔，并M3 →M2→M1的顺序停止。

电机布线和接线图大全第1章三相交流电动机单层绕组 11.1 三相单层叠式绕组布线接线图 21.1.1 24槽2极单层叠式绕组 31.1.2 24槽6极单层叠式（庶极）绕组 41.1.3 36槽2极单层叠式绕组 51.1.4 36槽6极单层叠式（庶极）绕组 61.1.5 48槽4极（a=2）单层叠式绕组 71.1.6 48槽8极单层叠式（庶极）绕组 81.1.7 48槽8极（a=2）单层叠式（庶极）绕组 9 1.1.8 48槽12极单层叠式（庶极）绕组 101.1.9 48槽12极（a=2）单层叠式（庶极）绕组 11 1.1.10 60槽10极单层叠式（庶极）绕组 121.1.11 72槽8极（a=2）单层叠式（庶极）绕组 13 1.1.12 72槽18极单层叠式（庶极）绕组 141.1.13 72槽18极（a=3）单层叠式（庶极）绕组 151.1.14 90槽10极单层叠式（庶极）绕组 161.2 三相单层链式绕组布线接线图 171.2.1 12槽2极单层链式绕组 181.2.2 24槽4极单层链式绕组 191.2.3 24槽8极单层链式（庶极）绕组 201.2.4 30槽10极单层链式（庶极）绕组 211.2.5 36槽6极单层链式绕组 221.2.6 36槽6极（a=2）单层链式绕组 231.2.7 36槽6极（a=3）单层链式绕组 241.2.8 36槽12极单层链式（庶极）绕组 251.2.9 42槽14极单层链式（庶极）绕组 261.2.10 48槽8极单层链式绕组 271.2.11 48槽8极（a=2）单层链式绕组 281.2.12 48槽8极（a=4）单层链式绕组 291.2.13 48槽16极单层链式（庶极）绕组 301.2.14 60槽10极单层链式绕组 311.2.15 72槽12极单层链式绕组 321.2.16 72槽24极单层链式（庶极）绕组 331.3 三相单层同心式绕组布线接线图 341.3.1 24槽2极单层同心式绕组 351.3.2 24槽2极（a=2）单层同心式绕组 361.3.3 36槽2极单层同心式绕组 371.3.4 36槽2极（a=2）单层同心式绕组 381.3.5 36槽4极（a=2）单层同心式（庶极）绕组 39 1.3.6 48槽4极单层同心式绕组 401.3.7 48槽4极（a=2）单层同心式绕组 411.3.8 48槽4极（a=4）单层同心式绕组 421.3.9 48槽8极单层同心式（庶极）绕组 431.3.10 48槽8极（a=4）单层同心式（庶极）绕组 44 1.3.11 72槽8极（a=2）单层同心式（庶极）绕组 451.4 三相单层交叉式绕组布线接线图 461.4.1 18槽2极单层交叉式绕组 471.4.2 18槽2极单层交叉式（长等距）绕组 481.4.3 18槽2极单层交叉式（短等距）绕组 491.4.4 36槽4极单层交叉式绕组 501.4.5 36槽4极（a=2）单层交叉式绕组 511.4.6 36槽4极单层交叉式（长等距）绕组 521.4.7 36槽4极单层交叉式（短等距）绕组 531.4.8 54槽6极单层交叉式绕组 541.4.9 54槽6极（a=3）单层交叉式绕组 551.4.10 60槽8极（a=2）单层交叉式（庶极）绕组 56 1.5 三相单层同心交叉式绕组布线接线图 571.5.1 18槽2极单层同心交叉式绕组 581.5.2 30槽2极单层同心交叉式绕组 591.5.3 30槽4极单层同心交叉式（庶极）绕组 601.5.4 36槽4极单层同心交叉式绕组 611.5.5 36槽4极（a=2）单层同心交叉式绕组 62第2章三相交流电动机双层绕组 632.1 三相双层叠式2极绕组布线接线图 632.1.1 12槽2极（y=5）双层叠式绕组 642.1.2 24槽2极（y=7）双层叠式绕组 652.1.3 24槽2极（y=10）双层叠式绕组 662.1.4 36槽2极（y=13）双层叠式绕组 672.1.5 36槽2极（y=13、a=2）双层叠式绕组 68 2.1.6 42槽2极（y=15、a=2）双层叠式绕组 69 2.1.7 42槽2极（y=16、a=2）双层叠式绕组 70 2.1.8 48槽2极（y=17、a=2）双层叠式绕组 71 2.2 三相双层叠式4极绕组布线接线图 722.2.1 24槽4极（y=5）双层叠式绕组 722.2.2 24槽4极（y=5、a=2）双层叠式绕组 732.2.3 36槽4极（y=7）双层叠式绕组 742.2.4 36槽4极（y=7、a=2）双层叠式绕组 752.2.5 36槽4极（y=7、a=4）双层叠式绕组 762.2.6 36槽4极（y=8）双层叠式绕组 772.2.7 36槽4极（y=8、a=2）双层叠式绕组 782.2.8 36槽4极（y=9）双层叠式绕组 792.2.9 45槽4极（y=9）双层叠式（分数）绕组 802.2.10 48槽4极（y=9、a=2）双层叠式绕组 812.2.11 48槽4极（y=10、a=2）双层叠式绕组 822.2.12 48槽4极（y=10、a=4）双层叠式绕组 832.2.13 48槽4极（y=11、a=4）双层叠式绕组 842.2.14 48槽4极（y=12、a=2）双层叠式绕组 852.2.15 60槽4极（y=11、a=2）双层叠式绕组 862.2.16 60槽4极（y=11、a=4）双层叠式绕组 872.2.17 60槽4极（y=12、a=4）双层叠式绕组 882.2.18 60槽4极（y=13、a=2）双层叠式绕组 892.2.19 60槽4极（y=13、a=4）双层叠式绕组 902.2.20 60槽4极（y=14、a=4）双层叠式绕组 912.2.21 72槽4极（y=15、a=4）双层叠式绕组 922.2.22 72槽4极（y=16、a=4）双层叠式绕组 932.3 三相双层叠式6极绕组布线接线图 942.3.1 24槽6极（y=4）双层叠式（不规则布线）绕组 94 2.3.2 24槽6极（y=4）双层叠式（不规则同循环）绕组 95 2.3.3 27槽6极（y=4）双层叠式绕组 962.3.4 36槽6极（y=5）双层叠式绕组 972.3.5 36槽6极（y=5、a=2）双层叠式绕组 982.3.6 45槽6极（y=6）双层叠式绕组 992.3.7 45槽6极（y=7）双层叠式绕组 1002.3.8 48槽6极（y=6）双层叠式（分数）绕组 1012.3.9 48槽6极（y=7）双层叠式（分数）绕组 1022.3.10 48槽6极（y=7、a=2）双层叠式（分数）绕组 1032.3.11 54槽6极（y=7、a=2）双层叠式绕组 1042.3.12 54槽6极（y=8）双层叠式绕组 1052.3.13 54槽6极（y=8、a=2）双层叠式绕组 1062.3.14 54槽6极（y=8、a=3）双层叠式绕组 1072.3.15 54槽6极（ay=ad=3）三相正弦内角星形双层叠式绕组1082.3.16 72槽6极（y=9、a=6）双层叠式绕组 1092.3.17 72槽6极（y=10、a=2）双层叠式绕组 1102.3.18 72槽6极（y=10、a=3）双层叠式绕组 1112.3.19 72槽6极（y=10、a=6）双层叠式绕组 1122.3.20 72槽6极（y=11、a=2）双层叠式绕组 1132.3.21 72槽6极（y=11、a=3）双层叠式绕组 1142.3.22 72槽6极（y=11、a=6）双层叠式绕组 1152.3.23 72槽6极（y=12、a=2）双层叠式绕组 1162.3.24 72槽6极（y=12、a=3）双层叠式绕组 1172.4 三相双层叠式8极绕组布线接线图 1182.4.1 36槽8极（y=4）双层叠式绕组 1182.4.2 36槽8极（y=4、a=2）双层叠式绕组 1192.4.3 45槽8极（y=5）双层叠式绕组 1202.4.4 48槽8极（y=5）双层叠式绕组 1212.4.5 48槽8极（y=5、a=2）双层叠式绕组 1222.4.6 54槽8极（y=5、a=2）双层叠式绕组 1232.4.7 54槽8极（y=6）双层叠式（分数）绕组 1242.4.8 54槽8极（y=6、a=2）双层叠式（分数）绕组 1252.4.9 60槽8极（y=6、a=2）双层叠式（分数）绕组 1262.4.10 60槽8极（y=7、a=2）双层叠式（分数）绕组 1272.4.11 60槽8极（y=7、a=4）双层叠式（分数）绕组 1282.4.12 72槽8极（y=8、a=2）双层叠式绕组 1292.4.13 72槽8极（y=8、a=4）双层叠式绕组 1302.4.14 72槽8极（y=8、a=8）双层叠式绕组 1312.5 三相双层叠式10极、12极、16极绕组布线接线图 1322.5.1 36槽10极（y=3）双层叠式绕组 1322.5.2 45槽10极（y=4）双层叠式绕组 1332.5.3 54槽10极（y=5、a=2）双层叠式（分数）绕组 1342.5.4 60槽10极（y=5、a=5）双层叠式绕组 1352.5.5 90槽10极（y=8、a=10）双层叠式绕组 1362.5.6 45槽12极（y=3）双层叠式绕组 1372.5.7 54槽12极（y=4）双层叠式（分数）绕组 1382.5.8 54槽12极（y=4、a=4）双层叠式（分数）绕组 1392.5.9 54槽16极（y=3）双层叠式（分数）绕组 140第3章三相单双层及其他型式绕组 1413.1 三相单双层混合式绕组布线接线图 1413.1.1 18槽2极（yp=9）单双层混合式（A类）绕组 1423.1.2 18槽2极（yp=8）单双层混合式（B类）绕组 1433.1.3 24槽2极（yp=10）单双层混合式（B类）绕组 1443.1.4 36槽2极（yp=16）单双层混合式（B类）绕组 1453.1.5 36槽2极（yp=16、a=2）单双层混合式（B类）绕组 146 3.1.6 36槽4极（yp=8）单双层混合式（B类）绕组 1473.1.7 42槽2极（yp=18、a=2）单双层混合式（B类）绕组 148 3.1.8 48槽2极（yp=22、a=2）单双层混合式（B类）绕组 149 3.1.9 60槽4极（yp=14、a=4）单双层混合式（B类）绕组 150 3.2 三相双层同心式绕组布线接线图 1513.2.1 24槽4极（yp=5）双层同心式绕组 1523.2.2 36槽4极（yp=7）双层同心式绕组 1533.2.3 36槽4极（yp=8、a=2）双层同心式绕组 1543.2.4 36槽6极（yp=5）双层同心式绕组 1553.2.5 48槽4极（yp=10、a=4）双层同心式绕组 1563.3 三相双层链式绕组布线接线图 1573.3.1 12槽4极（y=2）双层链式绕组 1583.3.2 12槽4极（y=3）双层链式绕组 1593.3.3 18槽6极（y=3）双层链式绕组 1603.3.4 24槽8极（y=3）双层链式绕组 1613.3.5 36槽12极（y=2）双层链式绕组 1623.3.6 45槽16极（y=3、q=15/16）双层链式绕组 1633.3.7 48槽16极（y=3）双层链式绕组 1643.3.8 54槽20极（y=3、q=9/10）双层链式绕组 1653.3.9 72槽24极（y=3）双层链式绕组 166第4章三相延边三角形起动电动机绕组 1674.1 三相双层改绕延边三角形起动电动机绕组布线接线图 1674.1.1 36槽2极（y=13、a=1）1:1抽头延边三角形绕组 1684.1.2 36槽2极（y=13、a=2）1:1抽头延边三角形绕组 1694.1.3 42槽2极（y=15、a=2）3:4抽头延边三角形绕组 1704.1.4 48槽2极（y=17、a=2）1:1抽头延边三角形绕组 1714.1.5 48槽4极（y=10、a=2）1:1抽头延边三角形绕组 1724.1.6 48槽4极（y=11、a=4）1:1抽头延边三角形绕组 1734.1.7 54槽6极（y=8、a=2）1:2抽头延边三角形绕组 1744.1.8 54槽6极（y=8、a=3）1:1抽头延边三角形绕组 1754.1.9 48槽8极（y=5、a=2）1:1抽头延边三角形绕组 1764.1.10 54槽8极（y=6、a=2）4:5抽头延边三角形绕组 1774.1.11 72槽8极（y=8）1:1抽头延边三角形绕组 1784.1.12 72槽8极（y=8、a=2）1:1抽头延边三角形绕组 1794.1.13 72槽8极（y=8、a=4）1:1抽头延边三角形绕组 1804.2 三相单层改绕延边三角形起动电动机绕组布线接线图 1814.2.1 24槽2极（a=1）单层同心式改绕1:1抽头延边三角形绕组1824.2.2 30槽2极（a=1）单层同心交叉式改绕3:2抽头延边三角形绕组 1834.2.3 30槽2极（a=1）单层同心交叉式改绕单双层1:1抽头延边三角形绕组 1844.2.4 30槽2极（a=1）单层同心交叉式改绕双层1:1抽头延边三角形绕组 1854.2.5 36槽4极（a=1）单层交叉式改绕1:2抽头延边三角形绕组1864.2.6 36槽4极（a=1）单层交叉式改绕2:1抽头延边三角形绕组1874.2.7 36槽4极（a=1）单层交叉式改绕双层1:1抽头延边三角形绕组 1884.2.8 36槽4极（a=2）单层交叉式改绕1:2抽头延边三角形绕组1894.2.9 36槽4极（a=2）单层交叉式改绕双层1:1抽头延边三角形绕组 1904.2.10 36槽6极（a=1）单层链式改绕1:1抽头延边三角形绕组1914.2.11 36槽6极（a=1）单层链式改绕双层1:1抽头延边三角形绕组 1924.2.12 48槽8极（a=1）单层链式改绕1:1抽头延边三角形绕组1934.2.13 48槽8极（a=1）单层链式改绕双层1:1抽头延边三角形绕组 194第5章三相变极国产基本系列双速电动机绕组 1955.1 4/2极双速绕组布线接线图 1955.1.1 24槽4/2极△/2Y（y=6）双速绕组 1965.1.2 24槽4/2极△/2Y（y=7）双速绕组 1975.1.3 24槽4/2极2Y/2Y（y=6）双速绕组 1985.1.4 36槽4/2极△/2Y（y=9）双速绕组 1995.1.5 36槽4/2极△/2Y（y=10）双速绕组 2005.1.6 36槽4/2极Y/Y（y=9）换相变极双速绕组 2015.1.7 48槽4/2极△/2Y（y=12）双速绕组 2025.2 8/2极双速绕组布线接线图 2035.2.2 36槽8/2极Y/2Y（y=15、S≠）双速绕组 204 5.2.3 36槽8/2极Y/2△（y=15、S≠）双速绕组 205 5.2.4 36槽8/2极Y/2△（y=15、S=3）双速绕组 206 5.3 6/4极双速绕组布线接线图 2065.3.1 24槽6/4极△/2Y（y=4）双速绕组 2075.3.2 36槽6/4极△/2Y（y=6，同转向）双速绕组 208 5.3.3 36槽6/4极△/2Y（y=7，反转向）双速绕组 209 5.3.4 36槽6/4极Y/2Y（y=7，同转向）双速绕组 210 5.3.5 36槽6/4极Y/2Y（y=7，反转向）双速绕组 211 5.3.6 36槽6/4极Y/2Y（y=7，同转向）双速绕组 212 5.3.7 72槽6/4极△/2Y（y=13）双速绕组 2135.4 8/4极双速绕组布线接线图 2145.4.1 24槽8/4极△/2Y（y=3）双速绕组 2145.4.2 36槽8/4极△/2Y（y=5）双速绕组 2155.4.3 36槽8/4极Y/Y（y=5）换相变极双速绕组 216 5.4.4 48槽8/4极△/2Y（y=6）双速绕组 2175.4.5 48槽8/4极△/2Y（y=7）双速绕组 2185.4.6 54槽8/4极△/2Y（y=7）双速绕组 2195.4.7 60槽8/4极△/2Y（y=8）双速绕组 2205.4.8 72槽8/4极△/2Y（y=9）双速绕组 2215.4.9 72槽8/4极△/2Y（y=10）双速绕组 2225.4.10 96槽8/4极△/2Y（y=12）双速绕组 2235.4.11 96槽8/4极△/2Y（y=15）双速绕组 2245.5 8/6极双速绕组布线接线图 2255.5.1 36槽8/6极△/2Y（y=4）双速绕组 2255.5.2 36槽8/6极△/2Y（y=5）双速绕组 2265.5.3 54槽8/6极△/2Y（y=6）双速绕组 2275.6 12/6极双速绕组布线接线图 2285.6.1 36槽12/6极△/2Y（y=3）双速绕组 2285.6.3 54槽12/6极Y/Y（y=5）换相变极双速绕组 2305.6.4 72槽12/6极△/2Y（y=6）双速绕组 2315.6.5 72槽12/6极Y/2Y（y=8）双速绕组 2325.6.6 72槽12/6极Y/2Y（双层同心式）双速绕组 233第6章三相变极电动机国产、派生及设备专用系列双速绕组 2346.1 派生、专用系列常规接法的双速电动机绕组布线接线图 2346.1.1 36槽10/2极Y/2Y（y=10）双速绕组 2356.1.2 36槽16/4极△/2Y（y=7）双速绕组 2366.1.3 36槽16/4极Y/2Y（y=7）双速绕组 2376.1.4 48槽16/4极Y/2Y（y=9）双速绕组 2386.1.5 48槽10/8极△/2Y（y=5）双速绕组 2396.1.6 54槽24/6极Y/2Y（y=7、S=1）双速绕组 2406.1.7 54槽24/6极Y/2Y（y=7、S≠，非正规分布）双速绕组 2416.1.8 54槽24/6极Y/2Y（y=7、S≠，正规分布）双速绕组 2426.1.9 54槽24/6极Y/2Y（y=7、S=1，非正规分布）双速绕组2436.1.10 54槽24/6极Y/2Y（y=7、S=11/2？，正规分布）双速绕组 2446.1.11 72槽24/6极Y/2Y（y=9、S=2）双速绕组 2456.1.12 72槽24/6极Y/2Y（y=10、S=2）双速绕组 2466.1.13 72槽24/6极Y/2Y（y=9、S≠）双速绕组 2476.1.14 72槽32/8极Y2Y（y=7、S≠）双速绕组 2486.1.15 72槽32/8极Y/2Y（y=7、S≠，非正规分布）双速绕组2496.1.16 72槽32/8极Y/2Y（y=7、S=1）双速绕组 2506.2 双速电动机派生、专用系列特种接法的绕组布线接线图 2516.2.1 36槽6/4极3Y/4Y（y=6）双速绕组 2546.2.2 36槽6/4极3Y/3Y（y=7）双速绕组 2556.2.3 36槽6/4极Y+3Y/3Y（y=7）换相变极双速绕组 2566.2.4 36槽8/4极Y/2Y（y=5）换相变极双速绕组 2576.2.5 36槽10/2极Y/Y（y=10）换相变极双速绕组 2586.2.6 36槽12/4极Y/3Y（y=8）双速绕组 2596.2.7 48槽8/2极Y/2Y（y=17）换相变极双速绕组 2606.2.8 48槽16/4极Y/2Y（y=9）换相变极双速绕组 2616.2.9 60槽10/4极Y/2Y（y=17）换相变极双速绕组 2626.2.10 72槽6/4极3Y/3Y（y=12）换相变极双速绕组 263 6.2.11 72槽8/6极2Y+3Y/3Y（y=10）换相变极双速绕组 264 6.2.12 72槽10/8极Y/△（y=8）换相变极双速绕组 2656.2.13 72槽12/6极3△/6Y（y=6）双速绕组 2666.2.14 72槽14/8极Y/2△（y=7）双速绕组 2676.2.15 72槽16/6极Y/2△（y=13）双速绕组 2686.2.16 72槽24/8极Y/3Y（y=8）双速绕组 2696.2.17 90槽12/10极Y+3Y/3Y（y=8）换相变极双速绕组 270 6.2.18 96槽8/4极2Y/△（y=12）双速绕组 2716.2.19 96槽8/4极Y+2Y/△（y=12）双速绕组 2726.3 变极电动机单层布线双速绕组 2736.3.1 24槽4/2极△/2Y单层叠式（y=7）双速绕组 2746.3.2 24槽8/2极△/2 Y单层双距双速绕组 2756.3.3 36槽4/2极△/2Y单层同心式双速绕组 2766.3.4 36槽6/4极△/2Y（y=7）单层双速绕组 2776.3.5 36槽6/4极Y/2Y单层同心交叉式双速绕组 2786.3.6 36槽8/6极△/2Y（y=5）单层叠式双速绕组 2796.3.7 36槽12/6极△/2Y单层链式双速绕组 2806.3.8 48槽4/2极△/2Y单层同心式双速绕组 2816.3.9 48槽8/4极△/2Y单层同心式双速绕组 2826.3.10 48槽16/4极Y/2Y单层双距双速绕组 2836.3.11 72槽6/4极△/2Y（y=13）单层叠式双速绕组 2846.3.12 72槽6/4极3Y/3Y单层同心交叉式双速绕组 2856.3.13 72槽8/4极△/2Y单层同心式双速绕组 2866.3.14 72槽12/6极△/2Y单层同心式双速绕组 2876.3.15 72槽12/6极3Y/6Y单层同心式双速绕组 288 6.3.16 72槽24/6极Y/2Y单层双距双速绕组 289第7章单相交流电动机常规布线绕组 2907.1 单相单层叠式绕组布线接线图 2907.1.1 24槽4极（起动型）单层叠式绕组 2917.1.2 24槽4极（起动型）单层交叠（链）式绕组 292 7.1.3 24槽4极（起动型）单层叠式（不等距）绕组 293 7.1.4 24槽4极（起动型）单层叠式（副链）绕组 294 7.1.5 24槽4极（运行型）单层叠式（长等距）绕组 295 7.1.6 24槽4极（起动型）单层叠式（同心）绕组 296 7.2 单相单层链式绕组布线接线图 2977.2.1 16槽4极单层链式（电风扇）绕组 2987.2.2 24槽4极单层链式Y形）绕组 2997.2.3 24槽6极单层链式绕组 3007.2.4 28槽14极单层链式（庶极吊扇）绕组 3017.2.5 32槽16极单层链式（庶极吊扇）绕组 3027.2.6 36槽18极单层链式（庶极吊扇）绕组 3037.3 单相单层同心式绕组布线接线图 3047.3.1 18槽2极（起动型）单层同心式绕组 3057.3.2 24槽2极（起动型）单层同心式绕组 3067.3.3 24槽4极（起动型）单层同心式（副链）绕组 307 7.3.4 24槽4极（运行型）单层同心式（交叉）绕组 308 7.3.5 24槽4极（起动型）单层同心式（交叠）绕组 309 7.3.6 24槽4极（起动型）单层同心式绕组 3107.4 单相双层叠式绕组布线接线图 3117.4.1 18槽4极（y=4）双层叠式（起动型）绕组 312 7.4.2 24槽4极（y=4）双层叠式（运行型）绕组 313 7.4.3 24槽4极（y=4）双层叠式（起动型）绕组 314 7.4.4 24槽6极（y=3）双层叠式（运行型）绕组 3157.5 单相双层链式绕组布线接线图 3167.5.1 8槽4极双层链式（电风扇）绕组 3177.5.2 28槽14极双层链式（吊扇）绕组 3187.5.3 28槽14极双层链式（深槽吊扇）绕组 3197.5.4 32槽16极双层链式（吊扇）绕组 3207.5.5 36槽18极双层链式（吊扇）绕组 3217.6 单相单双层混合式绕组布线接线图 3227.6.1 12槽2极（yp=5）单双层（A类运行型）绕组 323 7.6.2 12槽4极（yp=2）单双层（非正交运行型）绕组 324 7.6.3 24槽4极（yp=3）单双层（B类起动型）绕组 325 7.6.4 32槽4极（yp=6）单双层（B类运行型）绕组 326 7.6.5 36槽4极（yp=9）单双层（A/B类运行型）绕组 327 第8章单相电动机正弦绕组 3288.1 单相国产系列电动机正弦绕组布线接线图 3288.1.1 12槽2极3/3—A正弦绕组 3298.1.2 12槽2极3/3—B正弦绕组 3308.1.3 12槽4极2/1—A/B正弦绕组 3318.1.4 16槽2极3/3—B正弦绕组 3328.1.5 16槽4极2/2—A正弦绕组 3338.1.6 18槽2极4/4—B/A正弦绕组 3348.1.7 24槽2极5/4—A正弦绕组 3358.1.8 24槽2极5/5—B正弦绕组 3368.1.9 24槽2极6/4—B正弦绕组 3378.1.10 24槽2极6/5—B正弦绕组 3388.1.11 24槽2极6/6—B正弦绕组 3398.1.12 24槽4极3/2—A正弦绕组 3408.1.13 24槽4极3/3—A正弦绕组 3418.1.14 36槽4极4/2—A/B正弦绕组 3428.1.15 36槽4极4/3—A/B正弦绕组 3438.1.16 36槽4极4/3—B/A正弦绕组 3448.2 单相专用型电动机正弦绕组布线接线图 3458.2.1 12槽2极2/2—A正弦绕组 3458.2.2 24槽2极4/2—B正弦绕组 3468.2.3 24槽2极4/3—B正弦绕组 3478.2.4 24槽2极4/4—A正弦绕组 3488.2.5 24槽2极4/4—B正弦绕组 3498.2.6 24槽2极5/3—A正弦绕组 3508.2.7 24槽2极5/3—B正弦绕组 3518.2.8 24槽2极5/4—B正弦绕组 3528.2.9 24槽2极6/6—A正弦绕组 3538.2.10 24槽4极2/2—A正弦绕组 3548.2.11 24槽4极2/2—B正弦绕组 3558.2.12 32槽4极3/2—B正弦绕组 3568.2.13 32槽4极3/3—A正弦绕组 3578.2.14 32槽4极3/3—B正弦绕组 3588.2.15 32槽4极4/3—A正弦绕组 3598.2.16 36槽2/12极（双绕组）L/Y联结双速绕组 360 8.2.17 48槽2/16极（双绕组）L/Y联结双速绕组 361 8.3 单相罩极电动机正弦绕组布线接线图 3628.3.1 16槽2极3B/1正弦分布罩极式绕组 3638.3.2 16槽2极4B/2正弦分布罩极式绕组 3648.3.3 18槽2极3B/2正弦分布（交叠）罩极式绕组 365 8.3.4 18槽2极3B/2正弦分布（同心）罩极式绕组 366 8.3.5 20槽2极5B/2正弦分布（θ=36°）罩极式绕组 367 8.3.6 20槽2极5B/2正弦分布（θ=45°）罩极式绕组 368 8.3.7 24槽2极5A/2正弦分布罩极式绕组 3698.3.8 24槽2极5B/3正弦分布罩极式绕组 3708.3.9 24槽4极3A/2正弦分布罩极式绕组 3718.3.10 16槽2极4/2分布罩极式改正弦绕组 3728.3.11 20槽2极5/2分布罩极式改正弦绕组 3738.3.12 24槽2极5/2分布（θ=60°）罩极式改正弦绕组 374 8.3.13 24槽2极5/2分布（θ=45°）罩极式改正弦绕组 375 8.3.14 24槽2极5/2分布（θ=52.5°）罩极式改正弦绕组 376 8.3.15 24槽2极5/2分布（θ=22.5°）罩极式改正弦绕组 377 8.3.16 24槽2极5/2分布（θ=37.5°）罩极式改正弦绕组 378 8.3.17 24槽2极6/2分布（θ=45°）罩极式改正弦绕组 379 8.3.18 24槽2极6/2分布（θ=37.5°）罩极式改正弦绕组 380 第9章单相电动机调速型绕组 3819.1 单相电风扇抽头式调速绕组布线接线图 3819.1.1 8槽4极L—2型4/2—2/2—2/2双速绕组 3849.1.2 8槽4极L—2型4/2—4/3—2/3双速绕组 3859.1.3 8槽4极L—2型4/2—4/4—4/4三速绕组 3869.1.4 8槽4极L—2型4/2—2/3—4/3三速绕组 3879.1.5 12槽4极L—2型（异形槽）单双层双速绕组 3889.1.6 16槽4极L—1型4/2—4—4/2三速绕组 3899.1.7 16槽4极L—2型4—2—2双速绕组 3909.1.8 16槽4极L—2型4—2（2/2）2/2双速绕组 3919.1.9 16槽4极L—2型4—4/2—4/2三速绕组 3929.1.10 16槽4极L—2型4—4/3—8/3三速绕组 3939.1.11 16槽4极L—2型4—2—4/2三速绕组 3949.1.12 16槽4极L—1W型4/2—4—4/2三速绕组 3959.1.13 16槽4极T—1N型2（2/2）4—2/2双速绕组 396 9.1.14 16槽4极T—1W型2（2/2）—4—2/2双速绕组 397 9.1.15 16槽4极T—1N型4/2—4—4/2三速绕组 3989.1.16 16槽4极T—2N型4—4/2—4/2三速绕组 3999.1.17 16槽4极T—2W型4—4/2—4/2三速绕组 4009.1.18 16槽4极T—1W型4/2—4—4/2三速绕组 4019.1.19 16槽4极Ф—1型4/2—4—4/2三速绕组 4029.1.20 16槽4极h—2型4 2/2—2（2/2）三速绕组 403 9.1.21 16槽4极T/L—2型4—4/2—4/2三速绕组 4049.1.22 24槽8极L—2型8—8/6—16/6三速绕组 4059.1.23 24槽8极L—2型8—8/4—8/4三速绕组 4069.1.24 24槽8极L—2型8—4/3—8/3三速绕组 4079.1.25 32槽8极L—2型8—8/2—8/2（相对均衡）三速绕组4089.1.26 32槽8极L—2型8—8/2—8/2（均衡）双速绕组 4099.1.27 32槽8极L—2型8—8/2—8/2（对称）四速绕组 4109.1.28 32槽8极T—2W型8—8/2—8/2（均衡对称）三速绕组4119.1.29 32槽8极T—2N型8—8/2—8/2（均衡对称）三速绕组4129.1.30 32槽8极T—2W型8—8/2—8/2（对称）五速绕组 4139.1.31 36槽6极T—2W型6—6—3（6/2）（相对均衡）四速绕组 4149.1.32 36槽6极T—2W型6—6—4（4/2）（对称）五速绕组4159.1.33 36槽6极T—2W型6—6—12/2（相对均衡）五速绕组4169.1.34 36槽6极L—1/2型6—6—12/2（对称调速）五速绕组4179.1.35 36槽6极T—2W型6—6—6（对称）四速绕组 4189.2 单相抽头调速正弦绕组布线接线图 4199.2.1 12槽2极L—2型B类正弦2—1—1双速绕组 4219.2.2 12槽2极L—2型（异形槽）A类正弦2—2—1三速绕组4229.2.3 24槽4极L—2型A类正弦3—2—1双速绕组 4239.2.4 24槽4极L—2型A类正弦3—2—1（对称）三速绕组 4249.2.5 24槽4极L—2型A类正弦3—2—2（对称）三速绕组 4259.2.6 24槽4极L—2型A类正弦3—2—2（均衡）三速绕组 4269.2.7 24槽4极L—2型B类正弦3—2—1双速绕组 4279.2.8 24槽4极L—2型B类正弦3—2—2（对称）三速绕组 4289.2.9 24槽4极L—2型B类正弦3—3—2（对称）三速绕组 4299.2.10 24槽4极T—1W型A类正弦3—2—2（对称）三速绕组4309.2.11 24槽4极T—2W型B类正弦3—2—2（对称）三速绕组4319.2.12 24槽4极T—2W型B类正弦3—2—2（均衡）三速绕组4329.2.13 24槽4极L—2型B类正弦2—11/2—1（对称调速）双速绕组 4339.2.14 24槽4极L—2型B类正弦2—1—1（均衡调速）双速绕组 4349.2.15 24槽4极L—2型B类正弦2—1—1（对称调速）三速绕组 4359.2.16 24槽6极T—2W型A类正弦2—1—1（相对均衡）三速绕组 4369.2.17 24槽6极L—2型A类正弦2—1—1（相对均衡）三速绕组 4379.2.18 24槽6极L—2型A类正弦2—1—1（均衡）双速绕组4389.2.19 32槽4极L—2型B类正弦3—2—1（均衡）双速绕组4399.2.20 32槽4极T—2W型B类正弦3—1—2（均衡）三速绕组4409.2.21 32槽4极T—2W型B类正弦3—1—2（对称）三速绕组4419.2.22 32槽4极L—2型B类正弦3—1—11/2（对称）三速绕组 4429.2.23 32槽8极L—1型B类单双层四速绕组 4439.2.24 36槽4极L—2型B/A类正弦4—3—3双速绕组 444速绕组 4459.2.26 36槽4极L—1/2型B/A正弦3—3—（3+2）（均衡）三速绕组 4469.2.27 36槽4极L—1/2型A/B类正弦3—2—（2+2）（均衡）三速绕组 4479.2.28 36槽4极L—2型A/B类正弦3—2—2（对称）三速绕组4489.2.29 36槽4极L—2型A/B类正弦3—2—2（均衡）三速绕组4499.2.30 36槽4极L—2型B/A类正弦3—2—2（均衡）三速绕组4509.2.31 36槽4极L—1/2型A/B类正弦3—2—（1+1）（对称）四速绕组 4519.2.32 36槽4极L—2型B/A类正弦3—2—2（均衡对称）四速绕组 4529.2.33 36槽4极L—2型A/B类正弦3—2—2（均衡对称）四速绕组 4539.2.34 36槽4极L—1/2型A/B类正弦3—2（1+2）（均衡对称）四速绕组 4549.2.35 36槽4极L—2型A/B类正弦3—2—2（对称）五速绕组4559.2.36 36槽4极L—1/2型A/B类正弦3—2—（2+2）（均衡）五速绕组 4569.2.37 36槽4极L—1/2型A/B类正弦3—2—（1+1）（对称）五速绕组 4579.2.38 36槽4极L—1/2型A/B类正弦3—2—（2+2）（对称）五速绕组 4589.2.39 36槽6极T—2W型A类正弦2—1—1（相对均衡）三速绕组 459绕组 4609.2.41 36槽6极T—2W型A类正弦2—1—1（对称）四速绕组4619.2.42 36槽6极T—2W型B类正弦2—1—1（对称）四速绕组4629.3 单相变极调速电动机绕组 4639.3.1 16槽4/2极1/2—L单相运行型（单同心）双速绕组 4649.3.2 16槽4/2极1/2—L单相运行型（双叠式）双速绕组 4659.3.3 16槽4/2极2/2—L单相运行型（双叠式）双速绕组 4669.3.4 18槽4/2极1/2—L单相起动型（单双层）双速绕组 4679.3.5 24槽4/2极1/1—L单相起动型（双叠式）双速绕组 4689.3.6 24槽4/2极1/2—L单相运行型（双同心）双速绕组 4699.3.7 24槽6/4极2/2—L单相运行型（双叠式）双速绕组 470附录 471附录1 移动式（汽油、柴油）交流三相发电机双层叠式绕组 471 附图1-1 36槽4极（y=7、a=1）三相交流发电机绕组 472附图1-2 36槽4极（y=7、a=2）三相交流发电机绕组 473附图1-3 36槽4极（y=7、a=4）三相交流发电机绕组 474附图1-4 36槽4极（y=7、a=1）三相交流无刷发电机绕组 475 附图1-5 36槽4极（y=7、a=2）三相交流无刷发电机绕组 476 附图1-6 36槽4极（y=8、a=1）三次谐波励磁三相交流有刷发电机定子绕组 477附图1-7 48槽4极（y=9、a=2）三相交流发电机绕组 478附图1-8 48槽4极（y=10、a=2）三相交流无刷发电机绕组 479 附图1-9 48槽4极（y=10、a=4）三相交流无刷发电机绕组 480 附图1-10 60槽4极（y=11、a=2）三相交流发电机绕组 481附图1-11 60槽4极（y=11、a=4）三相交流发电机绕组 482附图1-12 60槽4极（y=12、a=4）三相交流发电机绕组 483附图1-13 60槽4极（y=12、a=4）三相交流无刷发电机绕组484附图1-14 60槽4极（y=13、a=2）三相交流发电机绕组 485 附图1-15 60槽4极（y=13、a=4）三相交流发电机绕组 486 附录2 移动式（汽油、柴油）交流发电机单相、三相单层布线绕组 487附图2-1 18槽6极（y=3、a=1）三相交流无刷发电机用交流励磁机电枢绕组 488附图2-2 30槽10极（y=3、a=1）三相交流无刷发电机用交流励磁机电枢绕组 489附图2-3 36槽12极（ys=3、as=1）三次谐波励磁（庶极同心基波）三相有刷发电机副绕组 490附图2 4 36槽12极（ys=3、as=1）三次谐波励磁（同心基波）三相有刷发电机副绕组 491附图2-5 36槽12极（ys=3、as=1）三次谐波励磁（单链基波）三相有刷发电机副绕组 492附图2-6 48槽12极（ys=4、as=1）三次谐波励磁（单链基波）三相有刷发电机副绕组 493附图2-7 48槽4极（y=11.9、a=2）三次谐波励磁三相交流有刷发电机定子绕组 494附图2-8 30槽2极（a=1、2）逆序励磁单相交流无刷发电机绕组 495附图2-9 36槽2极（a=1、2）逆序励磁单相交流无刷发电机绕组 496附图2-10 36槽4极（a=1、2）单相交流发电机（同心式）定子主绕组 497附图2-11 36槽4极（a=2、4）单相交流发电机（同心式）定子主绕组 498附图2-12 36槽12极（y=2、a=1）单相交流发电机定子副绕组499。

TN-S系统定义：三级配电系统总配电箱为一级，分配电箱为二级，末级配电箱为三级定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。

如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。

工业用电采用三相电，如三相交流电动机等。

相与相之间的电压是线电压，电压为380V。

相与中心线之间称为相电压，电压是220V。

什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。

中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。

定义：三相五线制在三相四线制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。

如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。

为什么在电力拖动中大都使用三相（当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时，交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。

而三相用电器呢，除了相反的原理外，三相互成120°的回路又能最大限度的使用电能！三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。
