CNG加气站双电源进站配电柜倒闸操作程序(正式)

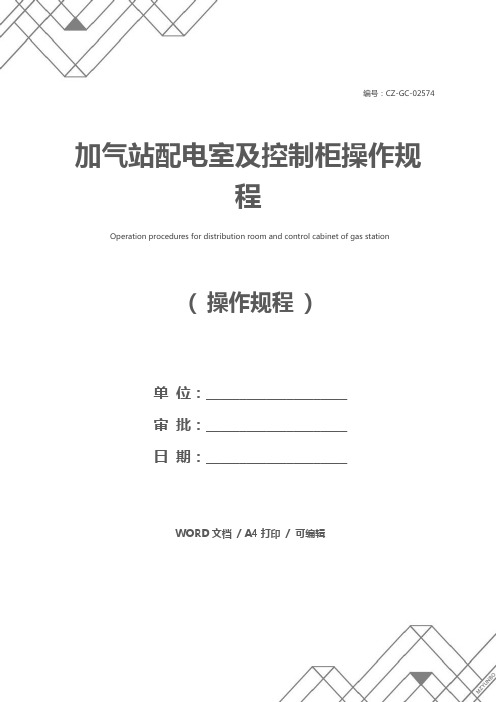

编号：CZ-GC-02574( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑加气站配电室及控制柜操作规程Operation procedures for distribution room and control cabinet of gas station加气站配电室及控制柜操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。

忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。

1、配电柜的操作，严格按停、送操作规程进行，执行动力调度室收发出的操作令，操作时由值班长担任监护，禁止无令操作。

2、在检查变压器运行正常的情况下，合上配电闸，空气开关，送出动力和照明电，观察各种仪表及信号装置运行是否正常。

3、检查完毕，方可合上配电屏上的各压缩机组刀闸。

4、待压缩机操作工按规定将管道阀门开启完毕后，由压缩机操作工，开启控制板上的开关启动压缩机。

5、启动压缩机必须单台启动，在一台机组启动工作正常后，再启动另一台（手动和自动都可以）6、发现电机运转不正常时，立即关闭控制板开关。

7、发现电路异常情况时。

立即断开配电开关，停止送电，待线路检修好后，才能送电。

8、下班时，断开控制板总闸，断开机组送电刀闸，检查无误后，关好门窗方能离开。

这里填写您的公司名字Fill In Your Business Name Here。

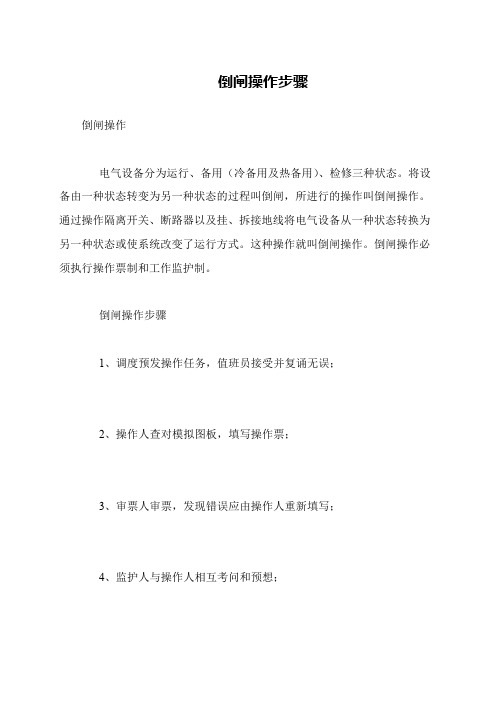

倒闸操作步骤
倒闸操作
电气设备分为运行、备用（冷备用及热备用）、检修三种状态。

将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。

通过操作隔离开关、断路器以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。

这种操作就叫倒闸操作。

倒闸操作必须执行操作票制和工作监护制。

倒闸操作步骤
1、调度预发操作任务，值班员接受并复诵无误；
2、操作人查对模拟图板，填写操作票；
3、审票人审票，发现错误应由操作人重新填写；
4、监护人与操作人相互考问和预想；。

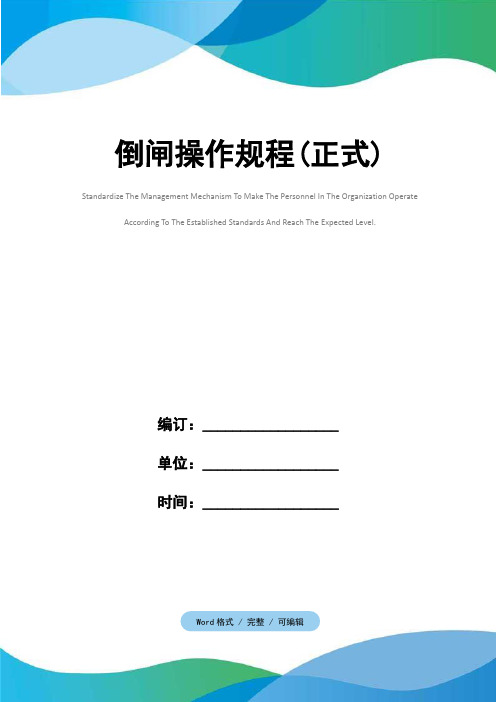

编订：__________________单位：__________________时间：__________________倒闸操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-1272-47 倒闸操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1. 倒闸操作由主管电气负责人以书面通知、电话通知或口头通知下达。

2. 倒闸操作必须由两人进行，其中一人操作、一人监护。

操作人和监护人必须由经过培训，考试合格的人员担任。

3. 填好工作票，操作人和监护人根据模拟图和接线图对照设备名称、位置和所填写的操作项目、顺序进行审核签名，并经发令人审核签字，待发令人发令后方可进行操作。

4. 操作油开关或隔离开关，应戴相应电压等级的绝缘手套，站在绝缘台上或穿符合要求的绝缘鞋或绝缘靴。

5. 操作中要认真执行监护，每一项操作后，操作人监护人要共同认真检查操作质量，经确认无误后，监护人应立即在该项操作项目左侧打“√”。

6. 操作中必须集中精力，必须严格按照操作票的操作项目依次进行操作，禁止跳项、倒项、添项和漏项。

7. 停电操作顺序为：分油开关、分负荷侧隔离开关、分电源侧隔离开关；送电操作顺序为：合电源侧隔离开关、合负荷侧隔离开关、合油开关。

8. 全部操作项目进行完毕后，操作人和监护人应共同进行一次复查，然后向发令人汇报操作终了时间，并做好相关记录。

变配电室倒闸操作规程变配电室倒闸操作规程1、工作前准备（1）巡视仪器仪表和开关设备仪表，一旦发现问题及时报告；（2）检查通信和报警系统的正常运行和工作状态；（3）彻底了解所要操作时的具体情况，对设备条件和环境进行评估，提前做好相应的准备工作；2、安全措施（1）在进行所有操作前，应确保行车停止在指定位置，并已进入相应位置的操作区域，防止意外发生；（2）操作员应依照规定穿戴好劳动保护用品；（3）操作人员应按照规定使用安全操作绳索；（4）在操作任何设备之前，都必须进行电气测试，确保设备与系统处于断电状态；（5）在操作倒闸时，应注意避开设备运行范围内的所有非必需人员，以免产生人员伤害；（6）停电和通电操作必须进行正确操作，以确保人员和设备安全，不得遗漏任何操作步骤；（7）操作人员应对操作进行分类和定位，以便对重要设备进行保护；3、操作步骤（1）准备开闸操作：关闭所有负载开关，放开所有断路器隔离开关，并检查整个系统是否处于断电状态；（2）开闸操作：向断路器隔离开关施加必要的拉线或摇杆动力，接触干簧管控制，以启动断路器开闸运动；（3）倒闸操作：等待直流控制电源排放(通常需要10-15秒)，将倒闸动力线连接到绳索后的倒闸杆上，使倒闸杆向下倾斜，将断路器的触头推开找到齿轮位置，放开施加的摇杆或拉线力，使断路器在齿轮带动下旋转至滞后位置。

（4）关闭操作：关闭倒闸开关。

等待10-15秒后，关闭断路器隔离开关。

4、操作中应特别注意的问题（1）严格按照操作规程的要求进行操作，不得遗漏任何步骤，保障人员和设备的安全；（2）注意倒闸杆的运动方向，在向下倾斜过程中，应并置度与触头之间的隙缝，避免损坏系统电气设备；（3）操作结束后，应及时清理现场，检查设备能否工作正常。

如发现设备故障，及时进行排查，消除隐患；（4）在操作期间，发现任何异常情况都应立即停止操作，及时报告上级领导和技术人员进行处理。

电气运行操作十五步法1命令、受令电气倒闸操作命令由值班调度员或主管领导下达,电气倒闸操作受令由岗位负责人或有监护权的值班员担任,命令人和受令人应互通姓名地址;受令人边听边记录(或录音);记录后在重复诵一遍,确认无误,命令一定要用双名称(设备编号和名称)2宣布命令由岗位负责人召集全变电所人员宣布操作命令。

3确定监护人和操作人原则上监护人由岗位最高负责人担任,操作人由监护人指派.4制定操作票由操作人执笔制定操作票.操作票一定要按格填写;操作票上项目必须填写双重名称.拆地线写明地点和接地线编号;测绝缘检查项目可以合并列一项;拉合刀闸前,检查相应的开关实际开合位置;检查项目单列一项;填写操作票使用调度命令用语.5检查操作票操作票制定完毕,先由操作人自己检查,无误后,交监护人检查.6审核操作票制定好操作票还需请下令人审查,无误后,方可生效.7模拟操作票一切倒闸操作必须两人同往,正式操作前先在模拟盘上演练,演练操作要和正规操作一样认真,每操作一项在操作票的模拟预演栏内打个蓝对号,监护人唱票,操作人认真复诵,边复诵边做手势给监护人看,监护人认为复诵气势都正确后方可下令.“对,可以操作”的命令.听到命令后操作人方可实施操作动作.8签名经过模拟演练进一步确认操作票无误后,监护人,操作人分别在操作票上签名,同时写上操作开始时间.9佩带安全用具着装整齐、戴好安全帽;准备好一切安全用具,包括:手电筒、验电笔、放电棒、绝缘手套绝缘鞋、电锁扣、摇表等,还有装地线电工用具;还要有装设的安全标志,遮栏等.10四对照和思考三十秒到达操作地点后,监护人和操作人站好位置,由监护人带领操作人进行四对照,即:对设备编号、名称、位置和拉(合)方向,防止走错位置发生误操作;思考三十秒:主要思考:有无缺陷,有无送电障碍,有无地线,绝缘是否合格,保护是否良好,是否能有超负荷现象.11宣读操作监护人宣读操作项目,操作人认真复诵,做到声音洪亮,清晰、准确;操作人边复诵边做手势,表示拉(合)方向,给监护人看,监护人确认操作人的复诵和手势正确发出“对、可以操作”命令;操作人要按监护人的口令进行操作,不得自作主张.12操作操作人按监护人发出指令内容操作,操作要果断、干净利索;如果操作人认为监护人的发令有误或认为此命令操作可能造成误操作,操作人有权拒绝操作,并在操作前提出纠正意见,终止操作确认无误后再恢复此项操作.13勾项每操作完一项,由监护人在操作票上须序栏左侧空格内须序打下一个红色“勾”,依次进行下一项操作;操作开关时或并网操作,要联系调度同意,并写上操作时间.14锁票全部操作完毕后,监护人操作人一起全面检查一遍所有操作,确认无误后,在操作票上盖“已执行”章.15汇报全部操作结束后,由监护人向发令人汇报“操作结束”或“可以开车”。

倒闸操作流程一、停电倒闸操作流程1值班调度员下达操作预令2值班负责人接受操作预令2、1做好记录、录音2.2复诵操作预令2.3与调度确认是“逐项令”还是“综合令”。

2.4正确使用规范术语目的：防止误下令和误接令，确保调度指令的正确性3值班负责人审核操作任务的可行性3.1操作任务是否符合系统运行方式的条件，操作后对系统运行方式的影响3.2是否满足工作票的要求和操作现场的条件3.3操作时间是否足够目的：确保系统安全稳定运行4拟票4.1值班负责人指定拟票人4.2根据操作预令、模拟盘（电子图）、典型操作票拟票4.3确保操作票合格目的：任务明确，思路清晰，正确拟票5审核操作票5.1操作任务是否与操作预令任务一致5.2操作票操作项目是否正确5.3是否与实际运行方式和现场设备状况相符5.4审查操作票人员签字目的：检查操作票的正确性及对操作票的正确性负责6进行操作危险点分析和制定控制措施6.1根据操作人员的技能水平和精神状况进行分析6.2根据操作任务的重要和复杂程度确定危险点进行分析6.3根据设备状况和场地环境确定危险点进行分析6.4根据分析情况制定相应控制措施6.5危险点分析及控制措施操作组人员必须熟悉和掌握目的：防止人身事故和误操作事故7操作前准备7.1有关记录、卡的准备7.2操作用具的准备7.3安全工器具的准备7.4钥匙（操作用的及有关门的钥匙）的准备目的：防止漏拿操作用具、安全工器具延误操作时间，防止违章操作8值班负责人联系调度8.1值班负责人联系值班调度员汇报操作准备完毕8.2接受调度操作指令8.3重复指令并做好记录（录音）8.4正确使用规范术语目的：通知值班调度员操作准备完毕，可以实施操作9实际操作9.1值班负责人发布操作命令9.2一组操作人员只能发给一份操作票9.3模拟操作9.4第二监护人持风险分析卡及控制措施对危险点进行重点监护9.5操作人员在操作全过程中严格按照规范化标准化行为操作9.6严禁操作人员失去监护操作，监护人亲自动手操作9.7严禁私自解除防误闭锁装置操作9.8操作人在操作过程中不得有任何未经监护人同意的操作行为9.9操作人员在操作全过程中应严格遵守操作纪律目的：规范操作行为，防止误操作10复查10.1全部操作完毕，监护人、操作人应全面复查被操作设备的状态、仪表、信号、位置指示等应正确10.2操作票执行是否有漏项10.3校对模拟图盘（电子图）目的：防止漏项或误操作11操作结束汇报及记录11.1监护人将执行完的操作票交回值班负责人，汇报操作完毕11.2值班负责人审核无误后，向调度值班员汇报本次操作任务操作完毕，在汇报过程中要使用规范术语，详细做好记录（录音）11.3值班负责人汇报完毕在操作票上填写操作终了时间11.4在操作票终止符号上盖“已执行章”11.5正确填写有关记录目的：确认执行操作票的正确性，汇报操作结束12操作评价12.1由值班负责人组织进行本次操作的评价目的：总结经验、纠正不足、杜绝今后二、送电倒闸操作流程1工作结束2检修设备验收2.1检修设备经试验、验收合格无缺陷2.2检修设备已恢复到检修前状态目的：防止操作票与检修设备状态不一致造成误操作3汇报值班调度员检修设备具备送电条件，可以送电4值班调度员下达操作指令值班负责人接受操作预令4.1做好记录、录音4.2复诵操作预令4.3与调度确认是“逐项令”还是“综合令”。

倒闸操作规程一、引言倒闸操作规程是为了确保电力系统的安全运行，规范倒闸操作的步骤和要求。

本文档旨在详细描述倒闸操作的标准格式，包括操作前的准备工作、操作步骤、操作注意事项以及操作后的处理措施。

二、操作前的准备工作1. 确定倒闸操作的目的和范围，明确操作的任务内容。

2. 检查倒闸设备的完好性，包括闸刀、隔离开关、接地开关等，确保设备无损坏、松动或者异常现象。

3. 检查倒闸设备的电气连接，确保连接坚固可靠。

4. 确认操作人员具备相应的操作资质和技能，了解操作规程和安全要求。

5. 检查周围环境，确保操作区域没有易燃易爆物品、有害气体或者其他危（wei）险因素。

三、操作步骤1. 确认操作权限和操作指令，确保操作人员具备合法的操作权限。

2. 通知相关人员，包括操作人员、监护人员、维护人员等，确保操作过程中有足够的人员配合和监控。

3. 穿戴个人防护装备，包括绝缘手套、绝缘鞋、安全帽等，确保操作人员的人身安全。

4. 制定详细的操作计划，包括操作的时间、地点、设备名称和操作顺序等。

5. 进行倒闸操作前的检查，包括检查倒闸设备的位置、状态和接线情况等。

6. 确保操作人员与监护人员之间建立有效的通信联系，确保操作过程中的沟通畅通无阻。

7. 根据操作计划，进行倒闸操作，包括操作闸刀、隔离开关、接地开关等设备。

8. 在操作过程中，严格按照操作规程的要求进行操作，确保操作的准确性和安全性。

9. 在操作完成后，进行设备的检查和测试，确保设备正常工作。

10. 将操作过程中的异常情况和处理措施记录下来，以备后续分析和改进。

四、操作注意事项1. 操作人员必须具备相应的操作资质和技能，了解操作规程和安全要求。

2. 操作人员在操作过程中必须佩戴个人防护装备，确保人身安全。

3. 操作人员必须严格按照操作规程的要求进行操作，不得随意变动操作步骤或者顺序。

4. 在操作过程中，必须与监护人员建立有效的通信联系，及时沟通操作情况和异常情况。

5. 在操作过程中，必须注意设备的状态和周围环境，确保操作的安全性和可靠性。

高压双电源电源切换操作规程一、高压双电源的操作：本规定第一回路即地面配电室“1号高压电源进线+PT 柜”为常用电源，第二回路即地面配电室“9号高压电源进线+PT柜”为备用电源。

1、第一种情况：第一回路高压电源停电时的倒闸操作：第一步：当第一回路（板当电站）停电时，即地面配电室“1号高压电源进线+PT柜”电源指示灯熄灭，将这一回路的“1号高压电源进线+PT柜”的分闸按钮按下，再将该柜（即“1号高压电源进线+PT柜”）的高压真空断路器用手柄摇出至最外边位置;第二步：然后将第二回路（带电备用）的“9号高压电源进线+PT柜”高压真空断路器用手柄摇进至工作指示灯亮，再按下该柜（即“9号高压电源进线+PT柜”）的“合闸”按钮，“合闸”指示灯亮，此时观察仪表盘有无异常，如无异常，可分别投入负荷，进行低压合闸操作。

2、第二种情况：第二回路高压电源停电时的倒闸操作：第一步：当第二回路停电（第一回路已经来电）时，即地面配电室“1号高压电源进线+PT柜”电源指示灯熄灭，将这一回路的“9号高压电源进线+PT柜”的分闸按钮按下，再将该柜（即“9号高压电源进线+PT柜”）的高压真空断路器用手柄摇出至最外边位置;第二步：然后将第一回路（带电备用）的“1号高压电源进线+PT柜”高压真空断路器用手柄摇进至工作指示灯亮，再按下该柜（即“1号高压电源进线+PT柜”）的“合闸”按钮，“合闸”指示灯亮，此时观察仪表盘有无异常，如无异常，可分别投入负荷，进行低压合闸操作。

3、第三种情况：第一、二回路单独供电时的倒闸操作：第一步：将地面配电室“5号高压联络柜”的分闸按钮按下，再将该柜（即“5号高压联络柜”）的高压真空断路器用手柄摇出至最外边位置;第二步：然后将第二回路（带电备用）的“9号高压电源进线+PT柜”高压真空断路器用手柄摇进至工作指示灯亮，再按下该柜（即“9号高压电源进线+PT柜”）的“合闸”按钮，“合闸”指示灯亮，此时观察仪表盘有无异常，如无异常，可分别投入负荷，进行低压合闸操作。

电气倒闸操作规程以及操作注意事项？1.倒闸操作的概念当电气设备由一种状态转换到另一种状态或改变电力系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。

2.电气设备状态（1）运行状态：指设备的断路器及隔离开关都在合闸位置，将电源至受电端间的电路接通（包括辅助设备，如电压互感器、避雷器等）。

（2）热备用状态：指设备的断路器在断开位置，而隔离开关在合闸位置，断路器一经合闸，电路即接通转为“运行状态”。

（3）冷备用状态：是指设备的断路器及隔离开关均在断开位置。

其显著特点是该设备与其他带电部分之间有明显的断开点。

（4）检修状态：是指设备的断路器及隔离开关均已断开，检修设备两侧装设了保护接地线（或合上了接地隔离开关），并悬挂了工作标示牌，安装了临时遮栏等。

3.倒闸操作的内容（1）拉开或合上断路器和隔离开关。

（2）拉开或合上接地刀闸（拆除或挂上接地线）。

（3）装上或取下某控制回路、合闸回路、电压互感器回路的熔断器。

（4）投入或停用某些继电保护和自动装置及改变其整定值。

（5）改变变压器或消弧线圈的分接头。

4．倒闸操作的基本原则（1）在拉、合闸时，必须用断路器接通或断开回路的负荷电流及短路电流，绝对禁止用隔离开关接通或切断回路负荷电流。

（2）线路停送电操作：1）线路送电时，应从电源侧进行，在检查断路器确在断开位置后，按先合上母线侧隔离开关，再合上线路侧（负荷侧）隔离开关，最后合上断路器的顺序操作。

2）线路停电时，应从负荷侧进行，拉开断路器后，检查断路器确在断开位置，然后拉开负荷侧隔离开关，最后拉开母线侧隔离开关。

3）较长线路的停、送电，应防止电压产生过大波动，防止发电机产生自励磁，注意调节发电机电压。

（3）变压器操作：1）变压器送电，送电前应将变压器中性点接地，送电先合电源侧断路器，后合负荷侧断路器。

2）变压器停电，停电前将变压器中性点及消弧线圈倒至运行变压器。

停电先拉负荷侧断路器，后拉电源侧断路器（停电前变压器中性点也应接地）。

变配电室倒闸操作规程
1、操作前的准备
（1）检查电源是否已经切断。

（2）检查地面情况，如有水或物体，应及时清除。

（3）检查倒闸机构是否处于正确的位置。

（4）检查倒闸机构的运动是否灵活，是否有异常声响，如有异
常应及时修理。

2、操作过程
（1）确认倒闸机构处于正确的位置，否则应先将倒闸机构摆回
正确位置。

（2）将手柄插到倒闸机构的插口中，向下旋转手柄，即可使倒
闸机构顺时针旋转，完成倒闸操作。

（3）操作完成后应将手柄取出，归还到指定的位置，并将倒闸
机构贴上标识牌。

3、操作注意事项
（1）操作前必须确认了解设备及部件的性能、特点和工作原理。

（2）倒闸机构的操作步骤必须按操作规程进行，不得随意操作，避免误操作。

（3）操作时应轻柔、缓慢，手柄的拨线也要保持松、稳、平，
不要太用力。

（4）操作完成后，一定要确认倒闸机构已经归位，并建立锁闭，再进行其他操作。

（5）操作时应注意人身安全，防止触电和其他意外事故的发生。
