第八章水电站辅助设备水电站辅助设备包括水轮机调速器，水电厂油系统，水电厂供水（排水）系统、高（低）压气系统。
§1、水轮机调节的基本知识一、水轮机调速器类型、调速器型号的含义。
1、调速器类型：水轮机调节系统比较复杂，因此产生了各种不同类型的调速器。
按照测速元件的不同型式；可分为机械液压型调速器（简称机调）、电气液压型（简称电调）调速器和微机调速器。
按调整流量的操作方式不同可分为单调和双调两类。
如混流式和轴流定桨式水轮机，又采用改变导叶开度的方式来调节流量的单调；而轴流定桨式水轮机采用改变导叶开度同时改变转轮叶片角度的方法来调节流量，此种方法叫双调；冲击式水轮机在改变喷针行程的同时，还采用快联动作改变折向器开度的方法调节流量，也叫双调。
2、调速器型号的含义是：□□□—□主配压阀的直径（mm）；调速器的基本代号（T）；双调节（S），单调节（无代号）；电气液压型(D)、机械液压型（无代号）、微机型（W）示例：DST—150型，表示大型的电气液压型双调节调速器，主配压阀直径为150mm。
WBST—A产品系列代号：A—机电分拒、B—机电合拒。
调速器的基本代号。
调节方式：S—双调；D—单调。
电—位转换型式：B—步进电机；D—电流转化器调节器形式：W—微机型。
BST—□□□—□□油压（Mpa）主配压阀直径（mm）调速器的基本代号调节方式：S—双调，D—单调电—位移转换型式：B—步进电机，D—电液转换器。
yDT—18000—4.0—sko5A：表示带压力油罐的模拟式电气液压调速器，其接力器工作容量18000N·m额定油压4.0Mpa为天津机电控制设备厂0.5系列第一次改型产品。
yT—6000—2.5：表示带压力油罐的机械液压调速器，统一设计产品。
接力器容量6000N·m。
额定油压2.5MpaWST—100/50—4.0—HDJA：表示不带压力油罐的微型双调节电气液压调速器，主配压阀直径为100mm，许用输油量为50L/S，额定油压4.0Mpa，为哈尔滨电机TA型产品。
水电站辅助设备1. 简介水电站是利用水能转换为电能的设施，为了确保水电站正常运行，除了发电设备外，还需要配备辅助设备。
这些辅助设备包括调节设备、监控设备、安全保护设备等。
本文将重点介绍水电站辅助设备的功能、原理和作用。
2. 调节设备水电站调节设备的主要作用是调节水流和电能的输出。
常见的调节设备包括倾斜闸门、溢流闸门和节制闸门。
•倾斜闸门：倾斜闸门通过调节闸门的开度来控制水流量，从而达到调节发电机组转速和发电量的目的。
•溢流闸门：溢流闸门主要用于平衡水库的水位。
当水位超过设定的水位限制时，溢流闸门会打开，将多余的水流放出，从而确保水库的安全运行。
•节制闸门：节制闸门用于调节水流的流速，通过改变闸门的开度和高度，控制水流量和水压，保障水电站的正常运行。
3. 监控设备水电站的监控设备主要用于监测和控制水电站的各项运行参数。
常见的监控设备包括流量计、温度计、压力计和测速仪。
•流量计：流量计用于测量水流的流量，在水电站中起到关键的监测作用。
通过实时监测水流量，可以实现对水电站的运行状态进行控制和调节。
•温度计：温度计用于测量水电站设备的温度，对水电站的安全运行起到重要的作用。
通过监测温度变化，可以保证设备正常运行，并及时发现异常情况。
•压力计：压力计用于测量水电站水压的变化。
通过监测水压，可以了解水流的状态，并及时做出调节措施，保证水电站的正常运行。
•测速仪：测速仪用于测量水流的速度，对水电站的调节和运维起到重要的作用。
通过监测水流速度的变化，可以及时做出调节措施，保证水电站的稳定运行。
4. 安全保护设备水电站安全保护设备主要用于保护水电站设备和人员的安全。
常见的安全保护设备包括水位报警器、过压保护装置和防雷设备。
•水位报警器：水位报警器用于监测水位的变化，并在水位达到预警线时发出报警，提醒操作人员及时采取措施。
•过压保护装置：过压保护装置用于监测水电站电压的变化，当电压超出安全范围时，保护装置会自动切断电源，避免设备因过高电压而损坏。
BPX水电站厂房及辅助设备系统设计学院：水电学院班级：11级热动一班学号：110280120姓名：唐林钧指导老师：王永晨摘要本次设计是对BPX水电站的初步选型设计，主要内容包含两大部分：水利机组辅助设备部分和厂房部分。
厂房部分主要包括：主厂房尺寸的确定、枢纽及机电设备的布置、进厂通道和副厂房位置的布置、起重设备的选择及其辅助工具的选择和计算等。
水利机组辅助设备部分包括主阀、油系统、压缩空气系统、技术供排水系统，消防供水系统。
主阀部分主要包括：设置主阀的理由、主阀型式及操作方式、操作能源的选择和主阀重量另外增加油压装置的选择。
油系统主要包括：油系统类型和服务对象的确定、最大充油量及全厂总充油量的计算、储油设备、净油设备和输油设备及管径的选择计算。
压缩空气系统包括储气罐、空压机的选型计算。
技术供水系统包括：水源及供水方式的选择、供水量的计算、供水设备的选择。
消防供水系统包括：消防系统水源和供水方式的选择、消防供水量的计算、供水设备的选择。
排水系统包括拟定排水方案、绘制排水系统图、估算排水量、选择排水泵。
关键词：厂房油系统气系统供排水量消防用水AbstractThis design is the BPX Hydropower Station preliminary selection and design content mainly includes two parts: Water Conservancy and hydroelectric unit auxiliary equipment and parts of the factory.Part of the plant mainly includes: main building size determination, hub and mechanical and electrical equipment layout, arrangement of the passage and the vice workshop position, the selection and calculation of heavy equipment and auxiliary tools.Hydraulic unit auxiliary equipment comprises a main valve, oil system, compressed air system and technology for drainage system, fire water supply system. Some of the main valve mainly include: set the reason of the main valve and main valve type and operating mode, the operation energy selection and the main valve weight also increased hydraulic device of choice. Oil system mainly includes: the selection and calculation of the oil system types and objects of service, maximum oil filling quantity and plant total oil filling quantity calculation, storage equipment, net oil equipment and transportation equipment and pipe diameter. The compressed air system including the calculation and selection ofgas tank, air compressor. Including the technical water supply system：and water supply mode selection, water supply, water supply equipment selection calculation. Fire water supply system includes: the choice of calculation of fire water system and water supply, fire water supply, water supply equipment. The drainage system drainage scheme, including the formulation of drawing and drainage system map, estimation of drainage, drainage pumpselection.Key words: workshop oil system air system water supply fire water目录原始资料 (1)第一章主阀 (5)1.1.论证设置主阀的原因 (5)1.2.主阀的型式及操作方式 (5)1.3.操作能源 (5)1.4.主阀的外形尺寸 (5)1.5.主阀的重量 (6)第二章油系统 (7)2.1.油系统的服务对象 (7)2.2.调速器型式的选择 (7)2.3．透平油用油量的估算 (9)2.4.透平油系统设备选择 (11)2.5.绝缘油系统设备选择 (13)2.6.列设备明细表 (14)第三章压缩空气系统 (16)3.1．供气对象和气系统类型 (16)3.2．设备的选择 (16)3.3．维护检修用气 (21)3.4．列设备明细表 (22)第四章技术供水系统 (23)4.1．供水的对象及作用 (23)4.2．供水量的估算 (23)4.3．水温、水压、水质的要求 (24)4.4．水源及供水方式 (24)4.5．技术供水系统及设备 (25)4.6．设备明细表 (27)第五章消防供水系统 (28)5.1. 确定水源与供水方式 (28)5.2．发电机灭火 (28)5.3．主厂房灭火 (28)5.4．列设备明细表 (29)第六章水电站排水系统 (30)6.1．检修排水方案的拟定 (30)6.2．渗漏排水方案的拟定 (32)6.3．列设备明细表 (33)第七章厂房的布置 (34)7.1．主厂房尺寸的确定 (34)7.2．枢纽及机电设备的布置 (38)7.3．机组附属设备的布置 (39)7.4．辅助设备房间的布置 (39)7.5．通道、楼梯、吊物孔的布置 (41)第八章起重设备 (42)8.1．起重机形式和台数的选择 (42)8.2．起重机参数的选择 (42)8.3．主要附属装置 (43)8.4．起重机的试验方法 (43)谢辞 (44)参考文献 (45)附录附录一混流式机组透平油系统图附录二绝缘油系统图附录三立式机组综合气系统图附录四自流单元供水系统图附录五消防供水系统图附录六深井泵排水系统图附录七发电机层布置平面图附录八水轮机层布置平面图附录九蜗壳平面尺寸图附录十厂房剖面图第一部分设计原始资料一、水能规划主要参数1、水库调节性能及参数：水库调节性能：不完全年调节总库容：36.5亿立方米正常蓄水位 105米有效防洪库容：5.5亿立方米设计洪水位 117.3米调水调沙库容：3.0亿立方米校核洪洪水位 118米二、电站地理位置：位于淮河流域三、枢纽任务：以防洪为主，兼顾灌溉、供水与发电四、电站设计保证率：90%五、水能开发方式：坝式开发的坝后式电站六、电站概况：1 死水位：95米2 总装机容量：P=600MW 保证出力 150MW3 水轮机工作水头设计水头 Hr =60m 最大水头 Hmax=75m平均水头 Hav =55m 最低水头 Hmin=45.0m4 水库运行水位7-9月按死水位运行 10- 6月按正常高水位运行5 引水系统水头损失△H=1.5m6 坝下游特征水位设计尾水位：39.36米正常尾水位：34.72米最低尾水位：33.64米127 泥沙条件七、气象条件平均气温14度，最高气温41度，最低气温-5度，相对湿度：80%.八、交通：交通便利，坝址下游有铁路干线通过九、电力系统及负荷情况1 本电站承担峰荷及负荷备用，汛期担任基荷。

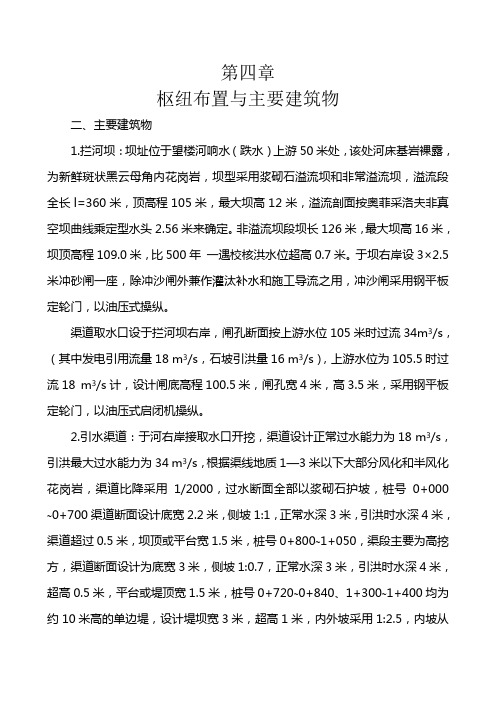

第四章枢纽布置与主要建筑物二、主要建筑物1.拦河坝：坝址位于望楼河响水（跌水）上游50米处，该处河床基岩裸露，为新鲜斑状黑云母角内花岗岩，坝型采用浆砌石溢流坝和非常溢流坝，溢流段全长l=360米，顶高程105米，最大坝高12米，溢流剖面按奥菲采洛夫非真空坝曲线乘定型水头2.56米来确定。
非溢流坝段坝长126米，最大坝高16米，坝顶高程109.0米，比500年一遇校核洪水位超高0.7米。
于坝右岸设3×2.5米冲砂闸一座，除冲沙闸外兼作灌汰补水和施工导流之用，冲沙闸采用钢平板定轮门，以油压式操纵。
渠道取水口设于拦河坝右岸，闸孔断面按上游水位105米时过流34m3/s，（其中发电引用流量18 m3/s，石坡引洪量16 m3/s），上游水位为105.5时过流18 m3/s 计，设计闸底高程100.5米，闸孔宽4米，高3.5米，采用钢平板定轮门，以油压式启闭机操纵。
2.引水渠道：于河右岸接取水口开挖，渠道设计正常过水能力为18 m3/s，引洪最大过水能力为34 m3/s，根据渠线地质1—3米以下大部分风化和半风化花岗岩，渠道比降采用1/2000，过水断面全部以浆砌石护坡，桩号0+000 ~0+700渠道断面设计底宽2.2米，侧坡1:1，正常水深3米，引洪时水深4米，渠道超过0.5米，坝顶或平台宽1.5米，桩号0+800~1+050，渠段主要为高挖方，渠道断面设计为底宽3米，侧坡1:0.7，正常水深3米，引洪时水深4米，超高0.5米，平台或堤顶宽1.5米，桩号0+720~0+840、1+300~1+400均为约10米高的单边堤，设计堤坝宽3米，超高1米，内外坡采用1:2.5，内坡从堤顶到渠道底高程以干砌石护坡，外坡以草皮护坡。
渠道主要建筑物计有1+500~1+650渡槽一座，0+300渠下涵一座，另于渡槽前设石坡引洪分水一座。
渡槽总长158米，比降1/1000，根据当地石料丰足和河谷基础条件初步确定采用3孔3.1米跨的圬土拱结构，过水断面底宽3.2米，水深2.8米，过水能力18 m3/s，两侧采用浆砌石挡水墙，槽身底宽总共7.6米，渡槽进口节制闸用5.2×3钢筋砼定轮门。
情景8 水电站油、气系统及进水阀8.1 水电站油系统8。
1.1 水电站用油的种类和作用水电站机电设备在运行中，如调速器操作，机组及辅助设备润滑,电气设备绝缘和消弧等,都需要各种性能的油品。
由于设备的工作条件和要求不同，使用油的种类和作用也不同.水电站用油通常分为润滑油和绝缘油两大类。
1。
润滑油常用的润滑油有以下几种：（1)透平油（又称汽轮机油)。
它的粘度适中，可在机组的运动件与约束件之间的间隙中形成油膜，以油膜的液体摩擦代替了固体之间的干摩擦，从而降低了摩擦系数;同时由于油的流动性，还可将摩擦产生的热量以对流的方式携带出来，与空气或冷却水进行热量交换。
可见，透平油在机组轴承的运行中同时起到润滑和散热两种作用。
调速器和其它液压操作设备的用油也是透平油,它在这些设备中还有着传递能量的功用。
（2)机械油（俗称机油）.粘度较大，供电动机、水泵、机修设备和起重机等润滑用.（3）压缩机油。
除供活塞式空气压缩机润滑外，还承担活塞与气缸壁间的密封作用。
它能在温度t≤180℃的高温下正常工作。
（4）润滑脂（俗称黄油)。
供滚动轴承及机组中具有相对运动部件之间的润滑.也对机组部件起防锈作用.2. 绝缘油绝缘油主要用于水电站电气设备中，油的绝缘性能远比空气好并可吸收和传递电气设备运行时产生的大量热量；绝缘油还可将断路器(也称油开关）断开负载时产生的电弧熄灭，故绝缘油的作用为散热、绝缘和消弧。
绝缘油主要有以下两类：（1）变压器油.用于变压器及电流、电压互感器,起到绝缘和散热作用。
（2）开关油。
用于断路器，有绝缘和消弧作用。
以上述各类油中，以透平油和变压器油用量最大,为水电站的主要用油。
8。
1.2 油的基本性质水电站用油要起到前述作用，保证设备正常运行，其基本性质至关重要.现将润滑油和绝缘油最重要的性质及性能指标介绍如下。
1. 物理性质（1）粘度。
液体质点受外力作用而相对移动时,在液体分子之间产生阻力的大小称为粘度。
粘度是流体抵抗变形的性质，也是粘稠的程度。
第一节油系统一、油系统的作用及基本组成1、油系统的作用油系统是水电站主要辅助系统之一，大型水电站用油量可达数百吨乃至数千吨，中小型水电站也有数十吨到数百吨。
为了保证如此大量的油经常处于良好状态，以完成其各种任务，需要有油供应维护设备组成的油系统。
油系统设置的作用如下：（1）接收新油：接收新油包括接收新油和取样试验。
水电站用油可以用油槽车或油桶运来，接收新油采用自流或压力输送的方式，视该电站储油罐的位置高程而定。
每次到的新油，一律要按相应油类标准进行全面试验。
（2）储备净油：在油库随时储存有合格的、足够的备用油，以便万一发生事故需要全部换用净油，或者设备正常运行的损耗补充。
（3）给设备充油：对新装机组、设备大修后或设备中排出劣化油后，需要充油。
（4）向运行设备添加油：油系统在运行中由于下列原因油量不断的损耗，而需要添油：油的蒸发和飞溅；油罐和管件不严密处的漏油；定期从设备中清除沉淀物和水分；从设备中取油样。
（5）从设备中排出污油：设备检修时，应将设备中的污油通过排油管用油泵或自流排到油库的运行油罐里。
（6）油的监督、维护和取样化验：对新油进行分析鉴定是否符合国家规定标准；对运行油进行定期抽样化验，观察其变化情况，判断运行设备是否安全；新油、再生油、污油进入油库时，都要试验记录，所有进入油库的油在注入油罐前均需要通过压滤机或真空滤油机，以保证输油管和储油罐的清洁；对油系统进行技术管理，提高运行水平。
（7）油的净化处理。
（8）废油的收集及处理：废油需要按牌号分别收集、储存于专用的油罐中，不允许废油与润滑脂相混，以免再生时带来困难，废油应尽快送到油务管理部门进行再生处理。
2、油系统的组成水电站油系统对电站安全、经济运行有着重要的意义。
油系统是用管网将用油设备与储油设备、油处理设备连接成一个油务系统。
油系统由以下部分组成：（1）油罐：储存临时的废油和净油以及当机组检修时、油净化时的油；（2）油处理设备：设有净油设备及输送设备如油泵、压力滤油机、滤纸烘箱、真空净油机、真空泵、油过滤器等；（3）油化验设备：设有化验仪器、设备、药物等；（4）油吸附设备：用于变压器的硅胶吸附器；（5）管网：油系统设备及用户连接起来的管道系统；（6）测量及控制元件：用以监视和控制用油设备的运行情况；元件有温度信号器、压力信号器、油位信号器、油混水信号器等。
