数控铣样卷

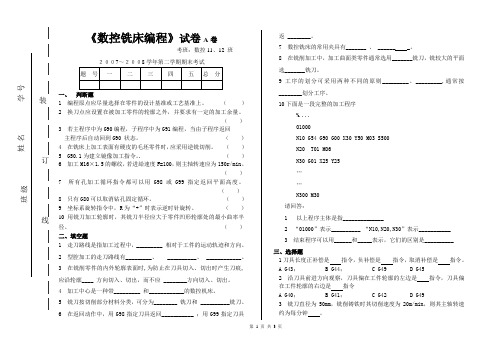

《数控铣床编程》试卷A卷考班：数控11、12 班２００7～２００8学年第二学期期末考试题号一二三四五总分一、判断题1 编程原点应尽量选择在零件的设计基准或工艺基准上。

（）2 换刀点应设置在被加工零件的轮廓之外，并要求有一定的加工余量。

（）3 若主程序中为G90编程，子程序中为G91编程，当由子程序返回主程序后自动回到G90 状态。

（）4 在铣床上加工表面有硬皮的毛坯零件时，应采用逆铣切削。

（）5 G50.1为建立镜像加工指令。

. （）6 加工M16×1.5的螺纹，若进給速度F=100，则主轴转速应为150r/min。

（）7 所有孔加工循环指令都可以用G98或G99指定返回平面高度。

（）8 只有G80可以取消钻孔固定循环。

（）9 坐标系旋转指令中，R为“+”时表示逆时针旋转。

（）10 用铣刀加工轮廓时，其铣刀半径应大于零件凹形轮廓处的最小曲率半径。

（）二、填空题1 走刀路线是指加工过程中，_________ 相对于工件的运动轨迹和方向。

2 型腔加工的走刀路线有_________、__________、____________。

3 在铣削零件的内外轮廓表面时,为防止在刀具切入、切出时产生刀痕,应沿轮廓____ 方向切入、切出，而不应 ________方向切入、切出。

4 加工中心是一种带_________ 和____________的数控机床。

5 铣刀按切削部分材料分类，可分为________ 铣刀和 __________铣刀。

6 在返回动作中，用G98指定刀具返回___________ ；用G99指定刀具返 ________。

7 数控铣床的常用夹具有_______ 、 ______ _。

8 在铣削加工中，加工曲面类零件通常选用_______铣刀，铣较大的平面选_______铣刀。

9工序的划分可采用两种不同的原则_________、_________,通常按________划分工序。

10下面是一段完整的加工程序%....O1000N10 G54 G90 G00 X30 Y50 M03 S500N20 T01 MO6N30 G01 X25 Y25……N300 M30请回答：1 以上程序主体是指______________2 “O1000”表示__________ “N10,N20,N30”表示___________3 结束程序可以用______和_____表示，它们的区别是__________三、选择题1刀具长度正补偿是指令，负补偿是指令，取消补偿是指令。

第二届全国数控技能大赛安徽赛区选拔赛
数控铣、加工中心实操试题（A 卷）
注意事项
1. 请在试卷的标封处填写您的工作单位和姓名
2. 请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容
3. 考试时间为360分钟
第二届全国数控技能大赛安徽赛区选拔赛
数控铣、加工中心实操试题（A卷）
技术要求：
(1)以小批量生产条件编程。

(2)不准用砂布及锉刀等修饰表面。

(3)未注倒角1×45o,锐角倒钝0.5×45°。

(4)未注公差尺寸按IT14。

(5)端面允许打中心孔A4。

(6)毛坯尺寸：（155×105×35）。

(7)材料：45#,调质处理
HRC 20~30
第二届全国数控技能大赛安徽赛区选拔赛
数控铣、加工中心实操评分标准（A卷）。

数控铣、加工中心理论知识竞赛模拟试卷湖南技能大赛•全省数控大赛暨全国选拔赛考生答题不准超过此线地区姓名参赛单位参赛证号数控铣、加工中心理论知识竞赛模拟试卷（三）注意事项1．考试时间：90分钟。

2．请首先按要求在试卷的标封处填写您的姓名．参赛证号和所在单位的名称。

3．请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4．不要在试卷上乱写乱画，不要在标封区填写无关的内容。

题号一二三总分得分一．单项选择(请选择一个正确的答案，将相应的字母填入题内的括号中。

每题1分，共50分。

)1、立铣刀主切削刃与铣刀轴线的夹角称为（）。

A.螺旋升角B.主偏角C.后角D.前角2、有一批T12A材料制造的冲头，要测定淬火后的硬度，应常采用（）方法表示。

A.HBB.HRCC.HVD.HRB3、手动对刀的基本方法中，最为简单、准确、可靠的对刀法是（）A．定位对刀法B.目测法C.光学对刀法D.试切法4、数控机床的F功能常用（）单位。

A.m/minB.mm/min或mm/rC.m/rD.mm/s5、拖拉机的变速齿轮，采用40Cr材料制造，加工工艺如下：①锻造→②退火→③切削加工（留磨量）→④热处理→⑤磨削加工，中间④热处理工序具体为（）。

A.正火B.渗碳后淬火加低温回火C.淬火后中温回火D.调质处理6、开环控制系统一般用于（）数控机床上。

A.经济型B.中档C.高档D.精密型7、为了提高工艺系统的刚性，在卧式铣床上安装带孔铣刀时，应尽可能安装在刀杆的（）。

A.靠近主轴处B.靠近挂架处C.刀杆中部D.任意位置均可8、下列材料中能够进行锻压加工的是（）。

A.HT150B.QT400-18C.40CrD.ABS9、数控系统所规定的最小设定单位就是（）。

A.数控机床的运动精度B.机床的加工精度C.脉冲当量D.数控机床的传动精度10、确定数控机床坐标轴时，一般应先确定（）。

A.X轴B.Y轴C.Z轴D、均可11、下列各种加工方法中，能够对玻璃、石英、金刚石进行成型加工的是（）。

东风汽车零部件有限公司第二届员工职业技能大赛理论知识竞赛样卷职业(工种)：数控铣工科目：理论知识注意事项1.请在试卷的标封处填写您的工作单位、姓名和准考证号2.请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容一.理论知识部分(100分，折合为预赛40分)一)判断题(将判断结果填入括号中。

正确的填“√”，错误的填“×”。

每小题0.5分，共15分)1.GOO和G01的运行轨迹不一定全部一样，但速度一样。

（×）2. 当用G02/G03指令，对被加工零件进行圆弧编程时，圆心坐标I、J、K为圆弧中心到圆弧起点所作矢量分别在X、Y、Z坐标轴方向上的分矢量（矢量方向指向圆心）。

（√）3. 交互式图形自动编程是以CAD为基础,采用编程语言自动给定加工参数与路线,完成零件加工编程的一种智能化编程方式。

（×）4. 内轮廓加工中，在G41或 G42的起始程序中刀具可以拐小于90º的棱角。

（×）5. F、M指令都是模态指令。

（√）6. FANUC系统中，G84螺纹循环加工指令中,F值是每转进给指令。

（×）7. 若两个零件的实际尺寸相等，则其作用尺寸也相等。

（×）8. 加工完的零件，其实际尺寸越接近于基本尺寸，合格的可能性就越高。

（×）9. 选择公差等级的高低，主要决定于生产条件。

（×）10.硬质合金是现代高速切削最基本的刀具材料。

（√）11. 若切削用量小，工件表面没有硬皮，铣床有间隙调整机构，采用顺铣较有利（√）。

12.同一尺寸方向上的粗基准，一般只使用一次。

（√）13.数控机床上，零件的加工尺寸由程序控制，所以数控机床的几何精度对零的加工精度影响很小。

（×）14.大批量生产简单零件适合在数控铣床上加工。

（×）15.脉冲当量值很大，则数控机床加工精度好。

（×）16. 固定循环中没有指令X、Y、Z中的任一个及R值时，程序不能执行。

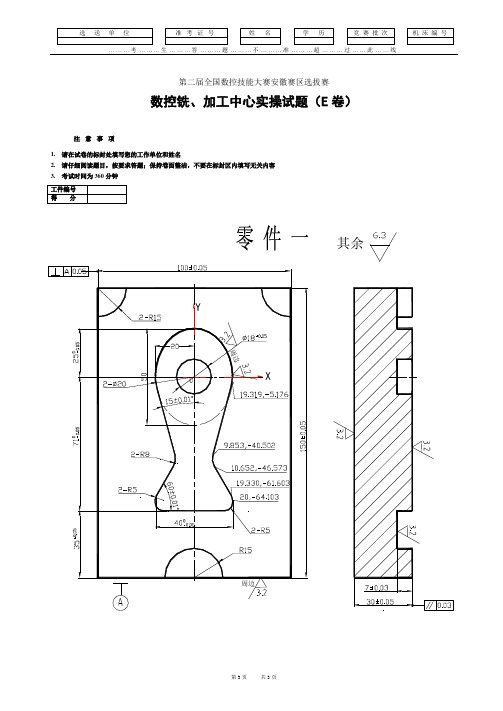

第二届全国数控技能大赛安徽赛区选拔赛
数控铣、加工中心实操试题（E 卷）
注意事项
1. 请在试卷的标封处填写您的工作单位和姓名
2. 请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容
3. 考试时间为360分钟
其余
第二届全国数控技能大赛安徽赛区选拔赛
数控铣、加工中心实操试题（E 卷）
技术要求：
(1) 以小批量生产条件编程。

(2) 不准用砂布及锉刀等修饰表面。

(3) 未注倒角1×45o ,锐角倒钝0.5×45°。

(4) 未注公差尺寸按IT14。

(5) 端面允许打中心孔A4。

(6) 配合尺寸公差：凸模为-0.05~0mm ，凹模为0~+0.05mm ； (7) 图形以Y 轴对称，允许偏距0.03 mm ； (8) 毛坯尺寸：（155×105×35）。

(9) 材料：45#,调质处理HRC 20~30
其余
第二届全国数控技能大赛安徽赛区选拔赛
数控铣、加工中心实操评分标准（E卷）。

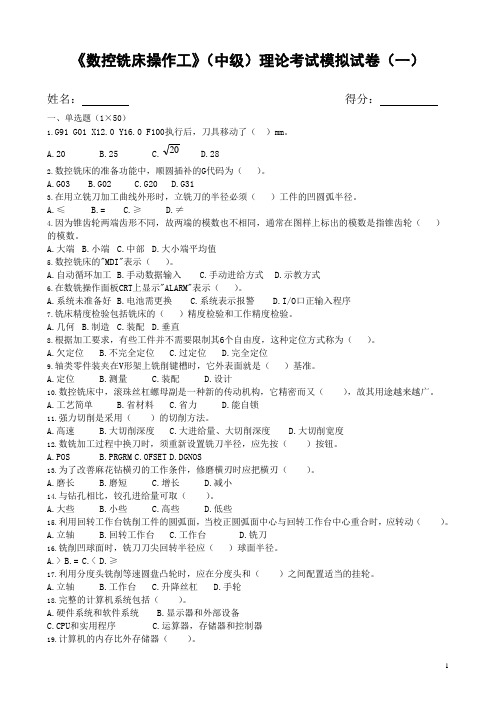

《数控铣床操作工》（中级）理论考试模拟试卷（一）姓名：得分：一、单选题（1×50）1.G91 G01 X12.0 Y16.0 F100执行后，刀具移动了（）mm。

A.20B.25C.20D.282.数控铣床的准备功能中，顺圆插补的G代码为（）。

A.G03B.G02C.G20D.G313.在用立铣刀加工曲线外形时，立铣刀的半径必须（）工件的凹圆弧半径。

A.≤B.=C.≥D.≠4.因为锥齿轮两端齿形不同，故两端的模数也不相同，通常在图样上标出的模数是指锥齿轮（）的模数。

A.大端B.小端C.中部D.大小端平均值5.数控铣床的"MDI"表示（）。

A.自动循环加工B.手动数据输入C.手动进给方式D.示教方式6.在数铣操作面板CRT上显示"ALARM"表示（）。

A.系统未准备好B.电池需更换C.系统表示报警D.I/O口正输入程序7.铣床精度检验包括铣床的（）精度检验和工作精度检验。

A.几何B.制造C.装配D.垂直8.根据加工要求，有些工件并不需要限制其6个自由度，这种定位方式称为（）。

A.欠定位B.不完全定位C.过定位D.完全定位9.轴类零件装夹在V形架上铣削键槽时，它外表面就是（）基准。

A.定位B.测量C.装配D.设计10.数控铣床中，滚珠丝杠螺母副是一种新的传动机构，它精密而又（），故其用途越来越广。

A.工艺简单B.省材料C.省力D.能自锁11.强力切削是采用（）的切削方法。

A.高速B.大切削深度C.大进给量、大切削深度D.大切削宽度12.数铣加工过程中换刀时，须重新设置铣刀半径，应先按（）按钮。

A.POSB.PRGRMC.OFSETD.DGNOS13.为了改善麻花钻横刃的工作条件，修磨横刃时应把横刃（）。

A.磨长B.磨短C.增长D.减小14.与钻孔相比，铰孔进给量可取（）。

A.大些B.小些C.高些D.低些15.利用回转工作台铣削工件的圆弧面，当校正圆弧面中心与回转工作台中心重合时，应转动（）。

………考………生………答………题………不………准………超………过……此……线数控铣（加工中心）理论试卷参考答案注意事项1.请在试卷的标封处填写您的工作单位、姓名和准考证号2.请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容3.考试时间为120分钟一、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共40分，多选错选不得分。

）1．以对称中心线为界，一半画成剖视，另一半画成视图，这种视图称为（B）A.全剖视图B.半剖视图C.局部剖视图D.剖面视图2．“O”表示行位公差中的（A）A.圆度B.圆柱度C.同轴度D.位置度3．有一对齿轮传动，已知主动齿轮转速n1=960r/min,齿数Z1=20,从动轮齿数Z2=50，则传动比和从动轮转速分别为（D）A.1.5,1440r/minB.1.5,640r/minC.2.5,2400R/minD.2.5,384r/min4．金属材料在受外力作用时产生显著的变化而不断裂的性能称为（B）A.弹性B.塑性C.硬度D.韧性5．将钢加热到一定温度，经保温后快速在水中冷却的热处理方法称为（C）A.退火B.正火C.淬火D.回火6．圆柱铣刀上标有规格标记“80×100×32”，其中“80”指（A）………考………生………答………题………不………准………超………过……此……线A.外圆直径B.宽度C.内孔直径D.角度7．切削时切屑流出的那个面叫作（C）A.基面B.切削平面C.前刀面D.后刀面8．在切屑形成过程中,如果剪切面上局部材料破裂成节状,但与前刀面接触的一面相互连接而未被完全折断，这种切屑称为（B）A.带状切屑B.挤裂切屑C.粒状切屑D.崩碎切屑9．工件在机床上或在夹具中定位时，用以确定加工表面对刀具切削位置之间相互关系的基准称为（B）A.工艺基准B.定位基准C.测量基准D.装配基准10．结构薄弱的工件，在夹紧力的作用下产生大的弹性变形，从而产生的误差称为（C）A.系统误差B.原理误差C.装夹误差D.机床误差11．以下不属于切削液的作用的是（D）A.冷却B.润滑C.防锈D.去毛刺12．工件定位时，定位元件所能限制的自由度数，少于按加工工艺要求所需要限制的自由度数，称为（C）A.完全定位B.不完全定位C.欠定位D.过定位13．在液压系统中，起控制工作液体压力作用的阀称为（C）A.单向压力控制阀B.双向压力控制阀C.压力控制阀D.流量控制阀14．世界上第一台数控机床是( C )年研制出来的。

数控铣床中级工职业技能鉴定考试理论试卷注意事项 1、考试时间　120分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求　在规定的位置填写您的答案。

4、不要在试卷上乱写乱画　不要在标封区填写无关的内容。

题号 一 二 总分得分一、单项选择 选择一个正确的答案　将相应的字母填入题内的括号中。

每题1分满分47分1、切削金属材料时　在切削速度较低　切削XZ下,容易形成 A 。

A　挤裂切屑 B　带状切屑 C　崩碎切屑2、刃磨刀具时　刀面质量如何　对切削变形、刀具的磨损影响 B 。

A　一般 B　很大 C　很小3、任何一个未被约束的物体　在空间具有进行 A 种运动的可能性。

A　六 B　五 C　四4、确定夹紧力方向时　应该尽可能使夹紧力方向垂直于 C 基准面。

A　主要定位 B　辅助定位 C　止推定位5、用三面刃铣刀铣削一奇数矩形齿离合器　若按公式计算所得刀具宽度B为11.75mm则应选择刀具宽度 B mm的标准三面刃铣刀较好。

A　6 B　10 C　126、若齿式离合器的尖齿铣削过深　会造成齿顶过尖　则对离合器接合后 B 。

A　贴合面积不够 B　齿侧不贴合 C　接合齿数太少7、在卧铣上用盘形成形铣刀铣削梯形等高齿离合器时　分度头主轴应 A 。

A 与工作台垂直B 仰起一个角度C 与工作台平行8、在卧铣上铣削矩形齿离合器时　若分度头主轴与工作台面不垂直　则离合器 B 。

A　齿侧表面粗糙 B　槽底未能接平 C　无法啮合9、在卧铣上铣削一标准直齿锥齿轮　模数m=2mm　现以齿轮大端为基准　对刀后工作台上升A mm　就可以先铣削齿轮齿槽中部。

A　4.4 B　4.5 C　4 D　610、直齿锥齿轮盘铣刀的齿形曲线是按标准直齿锥齿轮 A 齿形设计的。

A　大端 B　小端 C　中部 D　近似齿轮盘铣刀11、在按靠模铣削曲线外形时　若发生振动　则靠模和滚轮(或立铣刀圆柱部分)之间的压 A 。

数控铣、加工中心理论试卷数控铣、加工中心理论试卷荆州职业技术学院一、填空题1、立铣刀主要用于________________的加工，而球头铣刀则主要用于加工_____________。

2、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备___________或使用_____________。

3、改变刀具半径补偿值的_____________可以实现同一轮廓的粗、精加工，改变刀具半径补偿值的___________________可以实现同一轮廓的凸模和凹模的加工。

4、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制，________，__________。

5、在MC加工时，常用的高性能刀具材料有硬质合金刀具（涂层）、________和_________等。

6、衡量数控机床可靠性的指标有________和_________。

7、数控机床的维修包含___________和______________两方面内容。

8、数控机床的安装调试工作有___________、___________ 和___________等。

9、数控机床上导轨型式主要有滑动导轨、______导轨和_______导轨。

10、滚珠丝杠螺母副由滚珠、________、________和________四部分组成。

二、判断题1、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

（）2、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。

（）3、光栅能测量直线位移和角位移。

（）4、曲面的粗、精加工要用球头铣刀。

（）5、只有当工件的6个自由度全部被限制时,才能保证加工精度. （）6、数控加工螺纹时,为了提高螺纹表面质量,最后精加工时应提高主轴转速. （）7、调质的目的是提高材料的硬度和耐磨性. （）8、在镜像功能有效后,刀具在任何位置都可以实现镜像指令. （）9、工艺尺寸链的封闭环尺寸是经过加工后间接得到的. （）10、对刀点可以选在零件上、夹具上或机床上，该点必须与程序零点有确定的坐标位置。

一、选择题。

(2X20)1. M代码控制机床各种_________。

A、运动状态B、刀具更换C、辅助动作状态D、固定循环2. 数控机床程序中，F100表示_______。

A、切削速度B、进给速度C、主轴转速D、步进电机转速3. 车床车头端面的中心点是车床的，端面铣刀的中心点是，一般地，数控车、铣床中多将各轴正向行程极限点定为。

A、机床原点B、工件原点C、刀位点D、参考点4. 辅助功能M05代码表示_______。

A、程序停止B、冷却液开C、主轴停止D、主轴顺时针方向转动5. HNC-21M圆弧指令中的I表示圆心坐标相对于起点坐标_______。

A、在X轴上的增量B、在Z轴上的增量C、在X轴上的绝对值D、在Z轴上的绝对值6.G00的指令移动速度值是_______。

A、机床参数指定；B、数控程序指定；C、操作面板指定7. 沿刀具前进方向观察，刀具偏在工件轮廓的左边是指令，刀具偏在工件轮廓的右边是指令，刀具中心轨迹和编程轨迹生重合是指令。

A、G40B、G41C、G428. 准备功能G90表示的功能是________。

A、预备功能B、固定循环C、绝对尺寸D、增量尺寸9. 在数控铣床中，如果当前刀具刀位点在机床坐标系中的坐标现显示为（150，-100，-80），若用MDI功能执行指令G90 G00 X100.0 Y100.0 Z100.0 后，当前刀具刀位点在机床坐标系中的坐标将是，若执行指令G91 G00 X100.0 Y100.0 Z100.0 后，当前刀具刀位点在机床坐标系中的坐标将是。

A、（250，0，20）B、（50，-200，-180）C、（100，100，100）D、（200，200，200）10. HNC-21M数控系统中，顺/逆时针圆弧切削指令是______。

A、 G00/G01B、 G02/G03 C 、G01/G00 D、G03/0211.S100表示_______。

A、主轴转速100r/minB、主轴转速100mm/minC、进给速度100r/minD、进给速度100mm/min12. G17 G02 X22.5 Y30.9 I32.5 F100；表示刀具位移限定于。
