屋面防水施工节点图2

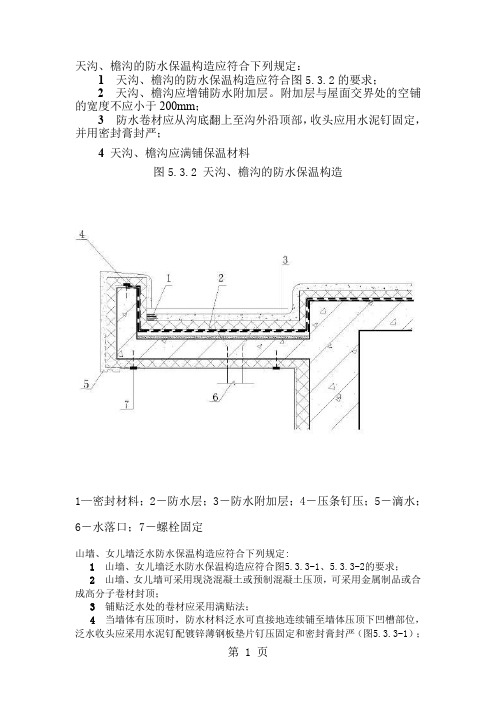

天沟、檐沟的防水保温构造应符合下列规定：1天沟、檐沟的防水保温构造应符合图5.3.2的要求；2天沟、檐沟应增铺防水附加层。

附加层与屋面交界处的空铺的宽度不应小于200mm；3防水卷材应从沟底翻上至沟外沿顶部，收头应用水泥钉固定，并用密封膏封严；4天沟、檐沟应满铺保温材料图5.3.2 天沟、檐沟的防水保温构造1—密封材料；2－防水层；3－防水附加层；4－压条钉压；5－滴水；6－水落口；7－螺栓固定山墙、女儿墙泛水防水保温构造应符合下列规定:1山墙、女儿墙泛水防水保温构造应符合图5.3.3-1、5.3.3-2的要求；2 山墙、女儿墙可采用现浇混凝土或预制混凝土压顶，可采用金属制品或合成高分子卷材封顶；3铺贴泛水处的卷材应采用满贴法；4当墙体有压顶时，防水材料泛水可直接地连续铺至墙体压顶下凹槽部位，泛水收头应采用水泥钉配镀锌薄钢板垫片钉压固定和密封膏封严（图5.3.3-1）；5当墙体无压顶时, 防水材料泛水应连续地铺至墙顶，收口应采用胀管螺栓固定，钉头应采用密封材料封严，墙体顶部应盖金属盖板，并应固定牢固（图5.3.3-2）；6女儿墙内侧应满铺保温层，泛水卷材面铺设保温材料后应抹水泥砂浆保护或采用涂刷浅色涂料、粘贴铝箔保护层5.3.3-1 有压顶山墙、女儿墙泛水防水保温构造1—压顶；2－防水层、防水附加层；3－外墙保温；4－压条钉压；5－密封材料图5.3.3-2 无压顶山墙、女儿墙泛水防水保温构造1—防水附加层；2－防水层；3－密封材料；4－螺栓固定；5－金属盖板；6－屋面、外墙保温分界线；7－压条钉压；8－外墙保温屋面变形缝处保温防水构造应符合下列规定:1屋面变形缝处保温防水构造应符合图5.3.4的规定；2变形缝的泛水高度不应小于250mm；3防水层应铺贴覆盖变形缝两侧挡墙的上部；4变形缝内应填充聚苯乙烯泡沫塑料，上部应填放衬垫材料，并应用卷材封盖；5变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填(图5.3.4)图5.3.4 屋面变形缝处保温防水构造1－密封材料；2－防水层；3－防水附加层；4－盖板；5－聚乙烯泡沫塑料棒；6－附加卷材托棒；7－塑料条密封屋面高低跨变形缝处保温防水构造应符合下列规定:1屋面高低跨变形缝处保温防水构造应符合图5.3.5的规定；2变形缝的泛水高度不应小于250mm；3变形缝部位应设置附加防水层，顶部水平段不宜粘牢；4变形缝内应填充聚苯乙烯泡沫塑料，并应与墙体粘牢；5变形缝应采用金属板材覆盖，水平段宜采取泛水处理，接缝应用密封材料嵌填(图5.3.4)图5.3.5 屋面高低跨变形缝处保温防水构造1—防水层及防水附加层；2－密封材料；3－铝板泛水；4－压钉条固定；5－塑料条密封；6－防水附加层屋面水落口处保温防水构造应符合下列规定:1屋面水落口处保温防水构造应符合图5.3.6-1、图5.3.6-2的规定；2排水口距女儿墙（山墙）端部不宜小于0.5米；3水落口宜采用金属或塑料制品，水落口杯上口的标高应设置在沟底的最低处；4防水层贴入水落口杯内不应小于50mm，且以水落口为中心直径500mm范围内的坡度不应小于5%，并采用防水涂料或密封涂料封，其厚度不应小于2mm；5水落口杯与基层接触应留宽20mm、深20mm凹槽，并应嵌填密封材料；6保温板材距水落口500mm的范围内应逐渐均匀减薄，最薄处厚度不应小于15mm；7水落口杯与基层接触凹槽内应设置钢板网滤水盘图5.3.6-1 直排水落口处保温防水构造1、水落口2、防水附加层3、防水层4、滤水盘5、密封材料图5.3.6-2 侧水落口处保温防水构造1、防水层2、防水附加层3、女儿墙4、C20细石混凝土5、密封材料6、出水口箅子屋面出入口处保温防水构造应符合下列规定:1屋面出入口处保温防水构造应符合图5.3.7-1、图5.3.7-2的规定；2屋面水平出入口防水材料应直接连续铺至出人口混凝土踏步下,收头应采用金属压条钉压固定和密封材料封严,屋面踏步与屋面保护层接缝处应采用密封材料封严（图5.3.7-1）；3屋面垂直出入口防水材料收头，应压在混凝土顶圈下，收头应采用金属压条钉压固定和密封材料封严（图5.3.7-2）图5.3.7-1 屋面水平出入口处保温防水构造1－防水层；2－防水附加层；3－密封材料图5.3.7-2 屋面垂直出入口保温防水构造图5.3.7-2 屋面垂直出入口保温防水构造1－结构层；2－找坡层；3－防水层；4－防水附加层；5－保温层；6－保护层；7－密封材料伸出屋面管道保温防水构造应符合下列规定:1伸出屋面管道保温防水构造应符合图5.3.8的规定；2在管道根部外径100mm范围内，找平层应抹出高度不小于30mm的圆台；3在管道周围与找平或细石混凝土防水层之间，应预20mm×20mm的凹槽，并应采用密封材料嵌填严密；4 管道根部四周应增设附加层，宽度和高度均不应小于300mm。

屋面防水工程施工方案屋面防水层做法示意图：屋面防水做法构造图防水层施工步骤如下：1、先铲除屋面原有防水层；2、对基层进行清理，基层应坚实、干燥、平整、无灰尘、无油污，凹凸不平，裂缝处应用水泥砂浆（或堵漏宝）补平；3、细部节点、附加层施工，先用水泥砂浆将平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm；4、防水层施工，热熔满粘3mm厚砂面SBS改性沥青聚酯胎防水卷材，大面铺贴前先进行附加层及细部节点处理；5、闭水试验，验收。

附：3mm厚SBS砂面改性沥青聚酯胎防水卷材施工工艺编制依据：《屋面工程技术规范》 GB50345-2004《屋面工程质量验收规范》 GB50207-2002《弹性体改性沥青防水卷材》 GB18242-2008一、施工准备1.1、施工材料及机具准备：主材及辅材：雨虹牌SBS I PYS3卷材、BPS-201基层处理剂、BSR-242密封膏、收口压条及螺钉、雨虹专用附加层卷材等；基层清理工具：小平铲、凿子、吹灰器、扫帚；基层处理剂涂刷工具：滚动刷、毛刷；卷材铺贴工具：弹线盒、剪刀、壁纸刀、卷材展铺器；卷材热熔工具：喷灯、钢压辊、小压辊；1.2、施工基层条件：（1）对基层进行清扫、清理，基层应坚实、干燥、干净、平整；（2）在转角、阴阳角、平立面交接处应抹成圆弧，圆弧半径不小于50mm；（3）阴阳角、管根部等处更应仔细清理，若有不同污渍、铁锈等，应以砂纸、钢丝刷、溶剂等清除干净；（4）穿出屋面的构/管件安装完毕后方可进行防水施工；（5）如果需要则应搭设脚手架进行卷材的吊装（以工程实际情况而定）；（6）做好安全、消防防备工作，配备足够的消防器材，保障消防道路的畅通。

2、SBS卷材的铺贴方向和铺贴顺序：屋面工程卷材铺贴方向，应根据屋面坡度方向而定，在坡度＜3%时，卷材平行于屋脊方向铺设，且卷材搭接缝顺流水方向。

屋面工程卷材铺贴顺序：高低跨相毗邻时，先做高跨，后做低跨，同等高度的屋面先远后近，同一平面内先铺雨水口、管道、伸缩缝、女儿墙转角等细部，然后从屋面较低处开始铺贴。

建筑防渗漏体系目录1防水设计 (4)1.1防水材料 (4)1.2防水设计（1） (5)1.3 防水设计（1） (6)1.3 防水设计（2） (7)1.4结构自防水说明 (7)1.5雨棚、挑板防水做法 (7)1.6玻璃雨棚 (8)1.7走道开敞做法（面层做法由建筑确定） (8)1.8烟道 (8)1.9螺杆洞 (8)1.10脚手架钢管洞(详见节点图) (8)1.11穿墙管 (9)1.12其他穿墙套管 (9)1.13屋面天窗 (9)1.14盲沟做法 (9)2.节点详图及施工要点： (9)2.1桩头防水节点详图（一） (10)2.2桩头防水节点详图（二） (11)2.3固定式穿墙管卷材防水节点详图（二） (13)2.4中埋式止水带变形缝节点详图（一） (13)2.5中埋式止水带变形缝节点详图（二） (14)2.6屋面高低跨根部、地下室穿墙管、花岗岩墙面节点详图 (16)2.7外墙螺栓杆孔节点详图、空调洞节点详图 (17)2.8阳光房防水节点详图 (18)2.9雨棚防水节点详图 (18)2.10空调板及构件根部防水节点详图 (19)2.11 卫生间地漏处节点详图、卫生间与客厅交界处节点详图 (21)2.12卫生间地漏节点详图、排气道穿楼板防水节点详图 (22)2.13卫生间墙身、门洞处防水节点详图 (23)2 .14 厨卫间立管处节点详图 (24)2.15卫生间立管穿楼板节点详图 (25)2.16露台门槛、阳台门槛节点详图 (25)2.17露台门槛、阳台门槛节点详图（二） (26)2.18 烟道出屋面（上人、不上人）防水详图 (27)2.19出屋面通气帽、出屋面烟道节点详图 (28)2.20通气管出屋面（不上人、上人）节点详图、女儿墙收头节点详图 (29)2.21变形缝处（等跨、高低跨）节点详图 (30)2.22横排水口节点详图 (31)2.23屋面水落口内排水及横排水口节点详图 (32)2.24细石混凝土防水屋面水落口节点详图 (33)2.25女儿墙压顶及防水层收头详图 (34)2.26泛水详图 (35)2.27窗口节点详图（立樘墙中） (36)2.28外窗节点详图（立樘墙外平） (37)2.29 飘窗节点详图 (38)3防水工程验收 (39)3.1厨卫间防水工程验收 (39)3.2不上人平屋面、露台、阳台防水工程验收 (40)3.3铝合金门窗防水工程验收 (40)1防水设计防水材料按下表选用，其中用于室内的聚氨酯应选用非焦油型单组分防水涂料.1.4结构自防水说明1.4.1阳台降板100；1.4.2有保温要求的露台降板250，无保温要求的露台降板100；1.4.3雨棚降板100或加200混凝土反坎，空调板降板100或加200高混凝土反坎（反坎同主体一次浇筑完成）；1.4.4非沉箱式卫生间降板80，设地漏；1.4.5沉箱式卫生间降板约350（可根据周边的梁高确定），箱底设侧排地漏；1.4.6卫生间厨房周边墙体下设不低于200高同墙体厚混凝土反坎；1.4.7设地漏厨房，降板50；未设地漏厨房不降板；1.4.8屋面、顶板的结构反梁内需预留排水管75，平结构面；1.4.9所有防水基层阴阳角位必须做成圆角和倒角（如果防水做BAC卷材圆角半径为50mm，如果防水做聚氨酯圆角半径为25mm）。

中南控股集团南通建筑工程总承包有限公司混凝土外墙窗口及屋面防水节点做法单位：中南控股集团南通建筑工程总承包有限公司部门：技术质量部南通建筑工程总承包有限公司为解决混凝土外墙窗口、屋面水落管根处及出屋面管道根处渗水等质量通病，规范统一施工工艺。

现结合万科等项目好的做法，经总结整理，制订如下节点做法（以下节点均为示例，实际施工均应结合设计要求）：一、混凝土外墙窗口防水节点做法1、工艺流程2、操作要点窗洞口处沿四周设置通长宽10mm企口，与墙体混凝土一次性浇筑，能有效阻止雨水沿窗边渗入。

混凝土墙临时施工洞口也可采用此作法，但企口宽度及深度可适当加大，待填充墙砌筑完后，便于在砌块墙及混凝土墙不同材料之间张挂钢丝网抹灰施工。

由于企口较单薄，拆模时尤其要注意不要破坏棱角。

（图一）2-2图一混凝土外墙窗口防水节点做法二、出屋面管道防水节点做法1、工艺流程（以卷材防水倒置式屋面为例）2、操作要点本做法以防水卷材屋面为例，未表示保温层做法，各做法层及厚度等指标均为示例，按设计要求。

各道工序均应严格按设计及规范要求施工。

简要说明相关工序做法：（1）高聚物改性沥青防水卷材施工1）工艺流程清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层2）清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。

3）涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加人工汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。

4）附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。

5）铺贴卷材：卷材的层数、厚度应符合设计要求。

多层铺设时接缝应错开。

将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随时放卷随时用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固。

最详细全面的屋面防水施工做法2014-07-23 18:37 专业分类：建筑施工浏览数：49593一、屋面构造保温屋面构造层次示意图：倒置式屋面构造层次示意图：二、找平层施工一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。

1 厚度及技术要求⑴水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。

水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。

⑵细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。

⑶沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。

沥青砂浆采用1：8（沥青：砂）质量比。

2 找平层的排水坡度平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。

3 节点处理找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。

内部排水的落水口周围，找平层应做成略低的凹坑。

高低跨变形缝处理：伸出屋面管道防水处理：直式水落口：4 找平层的分格缝找平层宜设分格缝，并嵌填密封材料。

分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。

屋面分格缝的面层处理：三、保温层施工1 保温层材料保温材料可分为三类：一是松散材料，如炉渣、膨胀蛭石、膨胀珍珠岩等，目前已较少使用。

二是板状材料，如膨胀蛭石、膨胀珍珠岩块，泡沫水泥、加气砼块，岩棉板、EPS聚笨板、XPS挤塑板。

三是整体现浇（喷）保温层，如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统等。

三、各部位防水设计图1、地下室底板防水做法示意图地下室底板大面做法底板变形缝防水做法底板变形缝处防水做法底板后浇带防水构造做法底板后浇带防水做法高低跨连接处防水做法桩头防水处理采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。

：防水处理工序如下：1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。

2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1.2kg/㎡，成膜厚度约1.0mm ；3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。

注意事项：1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。

同时，涂料采用硬毛刷搓揉涂刷。

见下图：2、地下室侧墙防水做法 地下室底板防水交接处预留做法水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合地下室侧墙抗渗增强处理方法：侧墙抗渗增强处理技术侧壁底板防水接头做法：地下室侧墙地面收口做法：防水系统地面收口做法穿墙管件防水处理穿墙群管的防水做法3、屋面防水做法种植屋面基本做法：种植屋面基本构造上人屋面做法出屋面管道防水做法4、厨房卫生间防水做法卫生间防水构造做法出屋面管道防水大样注明：侧墙墙体四面墙体防水高度均为1800mm。

四、改性沥青防水卷材防水成功案例在我司历年承接施工的防水工程中，所有工程的质量都得到了甲方、监理公司的一致好评，其中采用改性沥青防水卷材的成功案例不在少数，现将其节选如下：五、本设计方案所用产品简介(一)、APP 改性沥青防水卷材产品简介 【产品】“雨虹”牌塑性体（APP ） 改性沥青防水卷材是无规聚丙烯（APP ）或聚烯烃类聚合物（APAO 、APO ）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的可以卷曲的片状防水材料。
