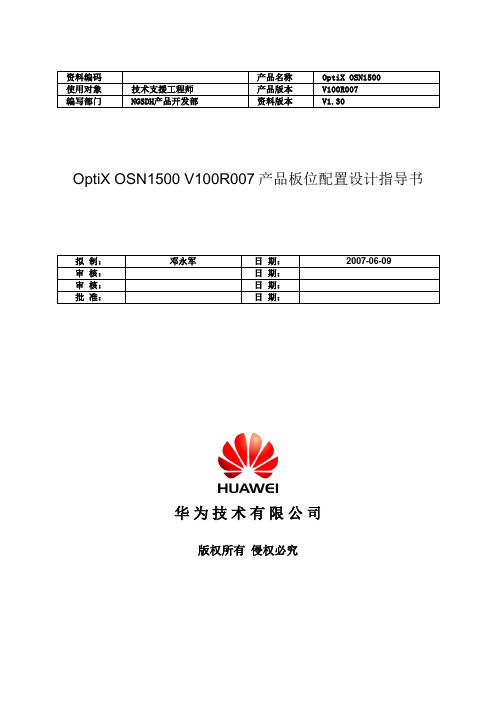

OptiX OSN1500 V100R007产品板位配置设计指导书华为技术有限公司版权所有侵权必究修订记录目录1OSN1500A板位图： (5)1.1OSN1500A面板如下图所示： (5)1.2其中以下单板插在固定槽位： (5)1.3处理板和接口板的对应关系： (6)1.4各槽位最大接入容量： (6)1.5各单板可插槽位列表如下： (6)1.6单板插放建议： (7)1.7其他说明： (9)2OSN1500B板位图： (10)2.1OSN1500B面板如下图所示： (10)2.2其中以下单板插在固定槽位： (10)2.3处理板和接口板的对应关系： (11)2.4各槽位最大接入容量： (11)2.5各单板可插槽位列表如下： (11)2.6单板插放建议： (13)2.7其他说明： (16)关键词：板位配置原则硬件配置配置摘要：本文简要介绍了OSN 1500产品的板位配置原则，用于指导传输工程人员在开局和扩容时参考各类单板在各个槽位的建议配置。

缩略语清单：无。

参考资料清单无。

OptiX OSN1500 V100R007产品板位配置设计指导书OSN1500产品分为OSN1500A（3U）和OSN1500B（5U）两种。

1 OSN1500A板位图：1.1 OSN1500A面板如下图所示：说明：OSN1500A是1500的3U版本，单板全部插在设备正面，背面没有插板区或接口区。

板位编号参见上图示意。

Slot1、11固定为PIU单板。

Slot12、13支持板位拆分，不拆分时，板位编码从上到下、从左到右分别为Slot 12、Slot13、Slot 4～Slot 10。

Slot 12拆分后，左为Slot 2，右边Slot 12；Slot 13拆分后，左为Slot 3，右边Slot 13。

风扇板板位编号Slot 20，在设备左侧。

1.2 其中以下单板插在固定槽位：1、主控、交叉、时钟合一板固定插在Slot 4、5，默认Slot 4主控、交叉、时钟板为主用。

OSN 1500 单站配置说明一、创建网元1、搜索并创建网元，在主菜单上点击“文件”—>“搜索”—>“网元”，如图1-1所示。

图1-1 打开“网元搜索”步骤图2、如图1-1中点击“网元”，则会弹出“网元搜索”的窗口，选择“传送网元搜索”，如图1-2所示。

图1-2 “网元搜索”界面3、在图1-2中选中“搜索域”中要搜索的“网段”，点击“修改”，则会弹出“搜索域输入”窗口，如图1-3所示，输入“用户名”和“密码”，“用户名”为root，“密码”为password。

图1-3 “搜索域输入”界面4、在图1-3中，点击“确定”，则回到图1-2“网元搜索”界面中，在“搜索完成后创建网元”前的方框中打上“√”，选择“普通连接模式”，输入“网元用户”和“网元密码”，“网元用户”为root，“网元密码”为password。

如图1-4所示。

图1-4 输入搜索网元的“网元用户”和“网元密码”的界面5、在图1-4中点击“下一步”，则会弹出如图1-5所示，表示正在搜索。

图1-5 “正在搜索”网元界面6、当搜索到网元时，可以点击“终止”，停止搜索网元，则会弹出“确认”窗口，如图1-6所示，点击“是”即可。

图1-6 “确认”终止网元搜索任务窗口7、由于之前在图1-4中，在“搜索完成后创建网元”前的方框中打上“√”，所以终止网元搜索任务后会自动创建网元，如图1-7所示；如果在图1-4中，没有在“搜索完成后创建网元”前的方框中打上“√”，则选择搜索到的网元，点击“创建网元”即可。

图1-7 “创建网元”界面8、如图1-8所示，表示网元创建成功，点击“关闭”即可，同时你会在主拓扑上看到已经创建好的新网元，如图1-9所示。

图1-8 “网元创建成功”界面图1-9 在“主拓扑”上查看创建的新网元二、配置网元1、在主拓扑上双击新建网元的图标，则会弹出网元配置向导，如图2-1所示，网元之前若没有配置过选择“手工配置”，若已经配置过选择“上载”。

word目录第1章设备结构1-1结构1-1槽位分配1-2技术参数1-5插图目录图1-1 OptiX OSN 1500设备结构图1-1图1-2 OptiX OSN 1500设备的槽位分配图1-2图1-3 OptiX OSN 1500的接入容量1-2表格目录表1-1 出线板槽位和处理板槽位的对应关系1-3表1-2 OptiX OSN 1500的单板与槽位的对应关系1-3表1-3 OptiX OSN 1500设备的技术参数1-5第1章设备结构本章介绍OptiX OSN 1500设备的结构、槽位分配以与技术参数。

1.1 结构OptiX OSN 1500设备采用双层结构，分为处理板槽位区、出线板槽位区、辅助接口区、电源区和风扇区，如图1-1所示。

1. 出线板槽位区2. 处理板槽位区3. 风扇区4. 辅助接口区5. 电源区图1-1OptiX OSN 1500设备结构图●出线板槽位区：安插OptiX OSN 1500的支路出线板和以太网出线板。

●处理板槽位区：安插OptiX OSN 1500的线路、支路和以太网信号处理板。

●风扇区：安插1个风扇模块，为设备提供散热。

●辅助接口区：引出告警接口、公务接口、管理和维护接口、时钟接口等。

●电源区：安插2个PIU板，用于给设备供电。

●ESD：ESD插孔位于风扇上方的金属突起处。

OptiX OSN 1500可以直接由编号GIE4805S的不连续电源模块UPM〔Uninterruptible Power Modules〕供电，直接将220V交流市电转换到通信设备需要的-48V直流通信电压，适合无法提供-48V直流电供应通信设备或要求带蓄电池的电信运营商的需求。

1.2 槽位分配OptiX OSN 1500设备为双层，上层为出线板槽位区，共有4个槽位，下层为处理板槽位区，槽位未拆分时共有10个槽位〔包括slot 4和slot 5〕，各槽位的位置如图1-2所示，槽位接入容量如图1-3所示。

n ScienceC M 模块了部分G.655光纤。

G.655光纤的损耗是0.18－0.20db/km ，每 块见下图： 公里光纤的色散一般为 6ps/（nm.km ）。

可见 G.652 光纤不足之 处在于 1550nm 处色散比较大，这对高速率数字传输是不利的。

当采用G.652光纤的系统的单信道速率提升到10Gbit/s ，色散受 限距离是 60Km ；而远远小于20db OSNR 容限所允许的640km 的 传输距离，这表明传输的色散是受限的，必须进行色散补偿。

由于 G.652 光纤和 G.655 光纤是正色散，因此 WDM 系统在 此光纤上使用的色散补偿光纤主要为负色散的 DCM 模块，此模块在一段距离之后对于 不同的波长给予不同的色散补偿。

一般来说，对于G.652 光纤，系统传输距离超过 30km 时就必须加入 DCM 进行补偿。

对于 G. 655 光纤，系统传输距离超过 100km 时就必须加入 DCM 补偿。

其补偿原则根据光功率预算的结果而定。

对于色散补偿，并 不是补偿到零就是好事，零色散不利于 WDM 的系统的传输，补 偿到光发射机正常容忍限度为好。

欠补偿优于过补偿，过补偿会 引起非线性效应增强，导致系统性能下降。

在这一原则指导下， 综合考虑色散冗余度和设备冗余度等因素，补偿后的残余色散容 纳值在 0ps/nm ～600/800 ps/nm 之间。

对于色散容限小于 600ps/nm 或 800ps/nm 的复用段，不需要进行补偿。

三、D C M 运用举例因为江西省内华为二干波分大多用的是G.655光纤，备用纤 均为G.652光纤，光缆一旦中断，就无法调度，唯有等光缆修复， 因此电路总是中断许久。
