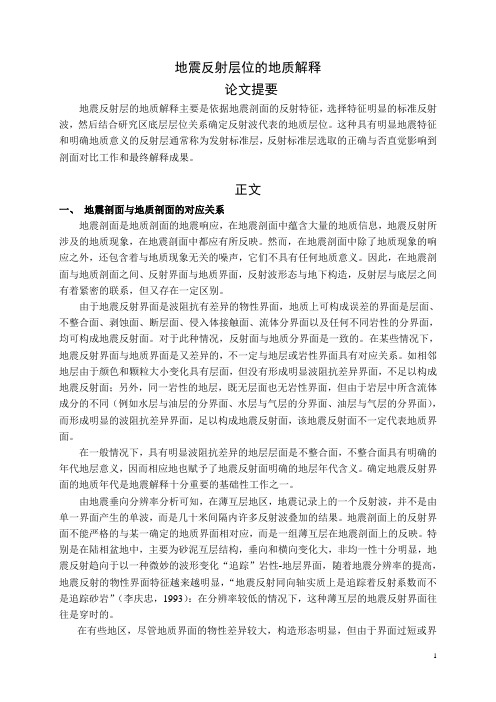

地震反射层位的地质解释论文提要地震反射层的地质解释主要是依据地震剖面的反射特征，选择特征明显的标准反射波，然后结合研究区底层层位关系确定反射波代表的地质层位。
这种具有明显地震特征和明确地质意义的反射层通常称为发射标准层，反射标准层选取的正确与否直觉影响到剖面对比工作和最终解释成果。
正文一、地震剖面与地质剖面的对应关系地震剖面是地质剖面的地震响应，在地震剖面中蕴含大量的地质信息，地震反射所涉及的地质现象，在地震剖面中都应有所反映。
然而，在地震剖面中除了地质现象的响应之外，还包含着与地质现象无关的噪声，它们不具有任何地质意义。
因此，在地震剖面与地质剖面之间、反射界面与地质界面，反射波形态与地下构造，反射层与底层之间有着紧密的联系，但又存在一定区别。
由于地震反射界面是波阻抗有差异的物性界面，地质上可构成误差的界面是层面、不整合面、剥蚀面、断层面、侵入体接触面、流体分界面以及任何不同岩性的分界面，均可构成地震反射面。
对于此种情况，反射面与地质分界面是一致的。
在某些情况下，地震反射界面与地质界面是又差异的，不一定与地层或岩性界面具有对应关系。
如相邻地层由于颜色和颗粒大小变化具有层面，但没有形成明显波阻抗差异界面，不足以构成地震反射面；另外，同一岩性的地层，既无层面也无岩性界面，但由于岩层中所含流体成分的不同（例如水层与油层的分界面、水层与气层的分界面、油层与气层的分界面），而形成明显的波阻抗差异界面，足以构成地震反射面，该地震反射面不一定代表地质界面。
在一般情况下，具有明显波阻抗差异的地层层面是不整合面，不整合面具有明确的年代地层意义，因而相应地也赋予了地震反射面明确的地层年代含义。
确定地震反射界面的地质年代是地震解释十分重要的基础性工作之一。
由地震垂向分辨率分析可知，在薄互层地区，地震记录上的一个反射波，并不是由单一界面产生的单波，而是几十米间隔内许多反射波叠加的结果。
地震剖面上的反射界面不能严格的与某一确定的地质界面相对应，而是一组薄互层在地震剖面上的反映。
第二章地震层序分析2.1 地震时间剖面的特征时间剖面是有众多相邻的单道地震记录所组成的。
单道地震记录反映的是该点位的振动图，它反映了其下地层的反射系数的垂向变化特征。
时间剖面的纵坐标为双程旅行时间。
通常为ms。
时间剖面的横坐标为地震道的道号，因各道是等间隔排列的，因此它反映了时间剖面的空间位置。
时间剖面的显示方式及其对比：波形显示、波形加变面积显示、波形加变密度显示、波形加彩色显示2.2 地震反射界面的追踪对比方法2.2.1 地震反射标志层的确定（1）同相轴:同相轴是地震剖面上反射波的相同相位的连接线。
因峰值点容易确定，因此通常是对波峰或波谷进行同相轴对比。
（2）地震反射界面：地震反射界面是多条地震剖面的同相轴在三维空间上构成的一个几何面。
（3）地震反射标志层：指波形特征突出、稳定且分布广泛的同相轴或波组。
因其易于识别和对比，因此地震解释首先要从标志层开始，在断裂发育区尤其如此。
重大的地质界面可以是标志层，也可以不是。
例如基底的意义重大，但某些情况下反射特征并不明显，难以识别。
2.2.2 单一同相轴的对比（1）极性相同：同相轴具线状廷伸特征，相邻道的同相轴或为波峰或为波谷，应为一连续的曲线，相邻界面的同相轴应大体平行。
（2）波形相似：相邻道同相轴的振幅、频率等波形特征相似，横向上为逐渐变化，横向连续性好。
对波形相似的把握：相邻道同相轴的振幅、频率等波形特征相似，横向上为逐渐变化，横向连续性好。
实际资料中，波形相同是极少的。
2.2.3 根据波组或波系进行地震反射界面对比（1）波组：是相邻若干个有一定特征且横向稳定的同相轴的组合。
一般由一两个强振幅与若干弱振幅波组成。
（2）波系：是相邻若干个有一定特征且横向稳定的波组的组合。
2.2.4 不整合面的包络面对比（1）不整合面反射的特殊性1) 不整合面下伏地层的波阻抗横向变化，而上覆层波阻抗横向稳定，所以不整合界面的波阻抗差不仅有大小的变化，而且有正负的变化，因此反射振幅既有强度的变化，也有极性的变化。
地震反射地层解释与岩石圈结构分析地震反射地层解释是地震勘探中的一项重要技术，通过分析地震波在岩石圈中的传播和反射特性，可以推断出地下岩层的构造和性质。
岩石圈结构的分析则是基于地震反射地层解释的结果，进一步研究地壳、地幔和地核等地质结构的形成和演化。
一、地震反射地层解释原理及方法地震反射地层解释主要基于地震波在不同介质界面上的反射、折射以及散射等现象进行分析推断。
常见的地震反射地层解释方法包括层析成像、地震井旁记录、地震剖面解释等。
层析成像是一种以地震记录为输入数据，通过复杂的计算过程，获得地下岩石层分布、形态以及性质的方法。
该方法主要采用反演算法，通过反复迭代计算，得出最优的地下模型。
层析成像广泛应用于石油勘探领域，成为油气田勘探开发的重要手段。
地震井旁记录方法是在井筒周围放置地震接收器，记录地震波在井筒附近的传播情况。
通过分析井旁记录的地震数据，可以获取井周围地层的构造信息，辅助井位解释和油气储量评估。
地震剖面解释是指通过分析地震剖面数据，推断地下地层的性质和构造等信息。
地震剖面解释中常用的方法包括地震相的解释、快速扫描解释、振幅解释等。
这些方法对于地震记录中的反射强度、相位和频率等进行分析，从而揭示地层的性质和变化。
二、地震反射地层解释在岩石圈结构研究中的应用地震反射地层解释为研究岩石圈结构提供了可靠的数据和方法。
通过分析地震反射地层解释结果，可以揭示地球深部岩石圈结构的某些特性。
1. 岩石圈地壳结构研究地震反射地层解释可以提供地壳的分布、厚度、速度等信息，为地壳结构的研究提供依据。
通过分析地震剖面数据，可以揭示地壳分界面以及地下构造的变化情况，进而研究地壳的形成和演化过程。
2. 岩石圈地幔结构研究地震反射地层解释在研究岩石圈地幔结构方面也具有重要作用。
地震波在地幔中的传播和反射可以提供地幔的各向异性、速度横向变化等信息。
通过分析地震资料，可以研究地幔的物性参数、莫霍面以及地幔柱等岩石圈结构特征。
![地震资料地质解释 第2课 地震层序-地震反射波的基本特征 [兼容模式]](https://img.taocdn.com/s1/m/f6373361580216fc710afd17.png)
第二章地震层序分析seismic sequence•2.1 地震反射波的基本特征•2.2 地震反射界面的追踪对比方法•2.3 地质界面的类型和特征•2.4地震反射界面的类型、成因及区分•2.5地震地层单元划分2.1 地震反射波的基本特征2.1.1 地震时间剖面的特征2.1.2 单道地震记录的形成机制2.1.3 地震子波的有关概念2.1.4 地震波的分辨率时间剖面是由众多相邻的单道地震记录所组成的。
单道地震记录反映的是该点位的振动图，它反映了其下地层的反射系数的垂向变化特征。
时间剖面的纵坐标为双程旅行时间。
通常为ms。
波形显示：用振动图形式显示地震记录的波形。
可以较全面地反映地震动力学特征（如振幅、频率和波形），但是反映界面起伏的直观性较差。
（1）地震记录显示的形式波形+变面积显示：在波形显示的基础上，用梯形面积的大小和边缘的陡缓表示地震能量的强弱。
这种显示能够反映界面的形态，直观性强，外形与地质剖面接近，但是波的动力学特征细节不清。
波形+变密度显示：用密度值大小表示地震波能量的强弱。
振幅强则光线密度大，色调深；振幅弱则光线密度稀，色调变灰。
变密度显示不如变面积显示的剖面反射层次清晰。
波形+彩色显示：色彩鲜艳、层次分明，特征突出，表示地震信息的动态范围更大，利于对比。
现有工作站系统多采用彩色显示，利于对比解释。
波形显示波形+变面积显示波形+变密度显示波形+彩色显示时间剖面显示方式的对比（2）显示比例深/宽比：1:2深/宽比：1:1深/宽比：2:1（1）地震子波：由人工震源所激发出的弹性波是一个脉冲波，在传播过程中由于大地滤波作用，要发生复杂的变化，由于高频成分受其影响最大，而低频成分受其影响小，因此在传播一定距离后，尖脉冲变成了频率较低，具有一定延续时间且相对比较稳定的波形，称其为地震子波。
激发接收2.1.2 单道地震记录的形成机制（2）地震子波的传播•地震子波传播到波阻抗界面上时，一部分能量传过界面继续向前传播，一部分则被反射回来，为便于讨论，将它们分别称为入射子波、透射子波和反射子波。
