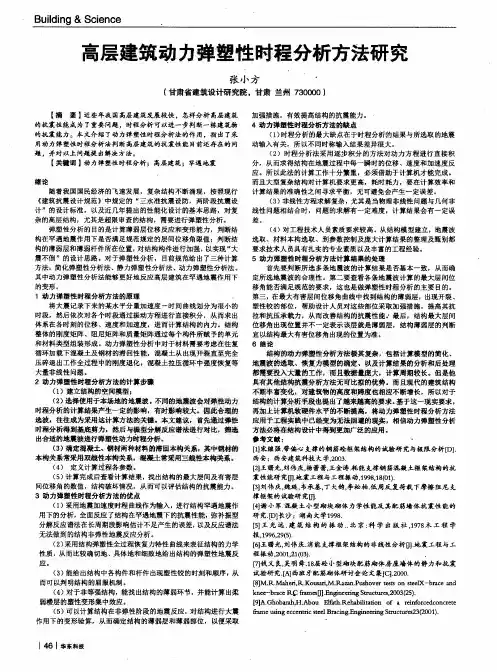

1.动力弹塑性时程分析技术概述弹塑性时程分析方法可以有效的将结构作为弹塑性振动体系进行相应的分析，并通过对地震波数据在地面运动中的输入应用，可以有效的进行下一步的积分运算，进而可以得出地面加速度随着时间的变化而发生的变化，同时，还可以得出结构的内力与变形随着时间的变化而变化的整个过程。

动力弹塑性时程分析技术的应用通常有以下几个步骤：第一，通过对几何模型的建立，进而实现网格的划分工作；第二，对材料的本构关系进行确定，并根据各个构件自身的单元类型及材料类型的确定，进而对结构的质量、刚度及阻尼矩阵进行确定；第三，根据本场地的地震波，并对模型的边界条件进行定义，进而得出相应的计算结果；第四，根据计算所得出的结果进行进一步的处理工作，并根据处理的结果进行结构整体性可靠度的评估。

2 高层建筑动力弹塑性时程分析技术管理现状2.1材料设备管理中的问题材料是建筑的基础，现代化高层建筑用途不同，所用的材料也千差万别，加上各种新型材料日新月异，种类繁多，管理十分复杂。

如果购置时质检把关不严、储存方式不合理，很容易出现材料不能及时供应等情况，或导致材料性能下降，或与工程技术要求不相符。

各项机械设备、电气设备也是施工中不可或缺的元素，由于制度不健全、监督不严，存在着违规操作等不规范行为，这就导致动力弹塑性时程分析技术在实际的工程施工过程中不能得到有效的反应。

弹塑性时程分析方法将结构作为弹塑性振动体系加以分析，直接按照地震波数据输入地面运动，通过积分运算，求得在地面加速度随时间变化期间内，结构的内力和变形随时间变化的全过程，也称为弹塑性直接动力法。

基本原理多自由度体系在地面运动作用下的振动方程为：式中、、分别为体系的水平位移、速度、加速度向量；为地面运动水平加速度，、、分别为体系的刚度矩阵、阻尼矩阵和质量矩阵。

将强震记录下来的某水平分量加速度－时间曲线划分为很小的时段，然后依次对各个时段通过振动方程进行直接积分，从而求出体系在各时刻的位移、速度和加速度，进而计算结构的内力。

式中结构整体的刚度矩阵、阻尼矩阵和质量矩阵通过每个构件所赋予的单元和材料类型组装形成。

动力弹塑性分析中对于材料需要考虑包括：在往复循环加载下，混凝土及钢材的滞回性能、混凝土从出现开裂直至完全压碎退出工作全过程中的刚度退化、混凝土拉压循环中强度恢复等大量非线性问题。

基本步骤弹塑性动力分析包括以下几个步骤：(1) 建立结构的几何模型并划分网格；(2) 定义材料的本构关系，通过对各个构件指定相应的单元类型和材料类型确定结构的质量、刚度和阻尼矩阵；(3) 输入适合本场地的地震波并定义模型的边界条件，开始计算；(4) 计算完成后，对结果数据进行处理，对结构整体的可靠度做出评估。

计算模型在常用的商业有限元软件中，ABAQUS、ADINA、ANSYS、MSC.MARC都内置了混凝土的本构模型，并提供了丰富的单元类型及相应的前后处理功能。

在这些程序中一般都有专用的钢筋模型，可以建立组合式或整体式钢筋。

以ABAQUS为例，它提供了混凝土弹塑性断裂和混凝土损伤模型以及钢筋单元。

其中弹塑性断裂和损伤的混凝土模型非常适合于钢筋混凝土结构的动力弹塑性分析。

它的主要优点有：(1) 应用范围广泛，可以使用在梁单元、壳单元和实体单元等各种单元类型中，并与钢筋单元共同工作；(2) 可以准确模拟混凝土结构在单调加载、循环加载和动力荷载下的响应，并且可以考虑应变速率的影响；(3) 引入了损伤指标的概念，可以对混凝土的弹性刚度矩阵进行折减，可以模拟混凝土的刚度随着损伤增加而降低的特点；(4) 将非关联硬化引入到了混凝土弹塑性本构模型中，可以更好的模拟混凝土的受压弹塑性行为，可以人为指定混凝土的拉伸强化曲线，从而更好的模拟开裂截面之间混凝土和钢筋共同作用的情况；(5) 可以人为的控制裂缝闭合前后的行为，更好的模拟反复荷载作用下混凝土的反应。

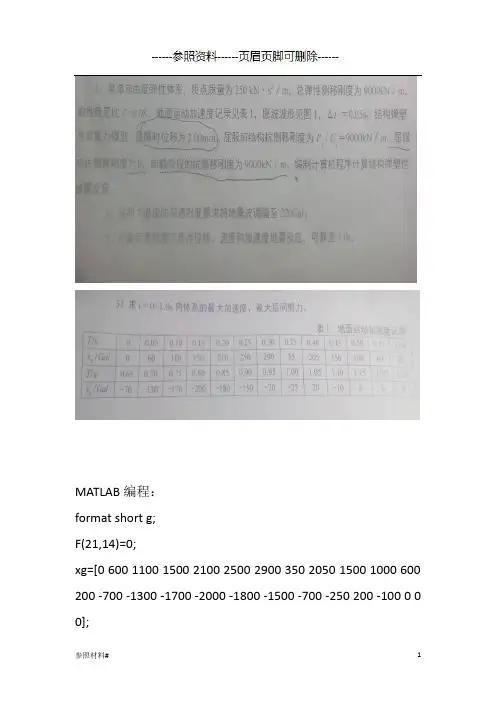

MATLAB编程：format short g;F(21,14)=0;xg=[0 600 1100 1500 2100 2500 2900 350 2050 1500 1000 600 200 -700 -1300 -1700 -2000 -1800 -1500 -700 -250 200 -100 0 0 0];xg1=xg*2200/max(xg);xg2=diff(xg1);f(14)=0;f(4)=9000;t=0.05;m=250;c=240;for i =1:21f(3)=xg2(i);f(1)=0.05*i-0.05;f(2)=xg1(i);f(6)=-m*(f(3)-6*f(12)/t-3*f(11))+c*(3*f(12)+f(11)/2*t); f(5)=f(4)+6*m/t^2+3*c/t;f(7)=f(6)/f(5);f(9)=3/t*f(7)-3*f(12)-0.5*f(11)*t;f(8)=6/0.05^2*f(7)-6/0.05*f(12)-3*f(11);f(13)=f(2)+f(11);f(14)=f(13)*m;F(i,:)=f(1,:);f(10)=f(10)+f(7);f(12)=f(12)+f(9);f(11)=f(11)+f(8);if abs(f(10))>2&F(1,7)*f(7)>0f(4)=0;else f(4)=9000;endenda=max(abs(F(:,13)));b=max(abs(F(:,14)));Fabxlswrite('表格2.xls',F)计算书：课程设计计算书（题二）根据加速度调幅公式：m i a t a a a /)(max ,00*=)/(29002902s mm Gal a m ==得：29/)(222900/)(22000i i t a t a a =*= )(i t a =[0 600 1100 1500 2100 2500 2900 350 2050 1500 1000 600 200 -700 -1300 -1700 -2000 -1800 -1500 -700 -250 200 -100 0 0 0];所以经调幅后为0a =[0 455.2 834.9 1138.5 1593.9 1897.5 2201.1 265.7 1556.0 1138.5 759 455.4 151.8 -531.3 -986.7 -1290.3 -1518 -1366.2 -1138.5 -531.3 -189.8 151.8 -75.9 0 0 0 ]2.45502.455''1''2=-=-U U7.3792.4559.834''2''3=-=-U U依次类推可以求出地面运动加速度的差值。

SAP2000弹塑性分析方法运用总结结构的抗震设计一般可通过三个方面来实现，一种是增加结构的截面和刚度来“抗震”，此时如果要使结构在大震作用下保持弹性状态，结构需要具有如右图所示的承载能力，此时结构的设计截面会变得非常不经济；第二种方法是容许结构发生一定的塑性变形，并保证结构不发生倒塌的"耐"震设计（或叫延性设计）；第三种方法是通过一些装置地震响应比较（如阻尼器、隔振装置等）来吸收能量的"减"震或"隔"震设计。

当结构和结构构件具有一定的延性时，大震作用下部分构件会发生屈服，此时结构的周期会变长，结构周期的变长反过来减小了地震引起的惯性力，即塑性铰的出现吸收了部分地震能量，从而避免了结构的倒塌。

对结构抗震性能的评价以往多从强度入手，但结构在发生屈服后仍具有一定的耗能和变形能力，因此用能够反映结构延性和耗能能力的变形评价结构的抗震性能应更为合适。

通过动力弹塑性分析我们不仅要了解结构发生屈服和倒塌时的地震作用的大小，同时也要了解结构的变形能力（弹塑性层间位移角、延性系数等）、构件的变形能力、铰出现顺序等，从而实现“小震不坏、中震可修、大震不倒”的三水准设防目标。

目的：1) 评价建筑在罕遇地震下的抗震性，根据主要构件的塑性破坏情况和整体变形情况，确认结构是否满足性能目标的要求。

2) 研究超限对结构抗震性能的影响，包括罕遇地震下的最大层间位移；3)根据以上分析结果，针对结构薄弱部位和薄弱构件提高相应的加强措施。

弹塑性分析两种方法：1、静力弹塑性方法push-over2、动力弹塑性时程分析《建筑抗震设计规范》GB50011-2010（以下简称《抗规》)第1.0.1条中规定了三水准设防目标为“小震不坏、中震可修、大震不倒”。

《抗规》5.5.2条中分别规定了"应"进行弹塑性变形验算和"宜"进行弹塑性变形验算的结构。

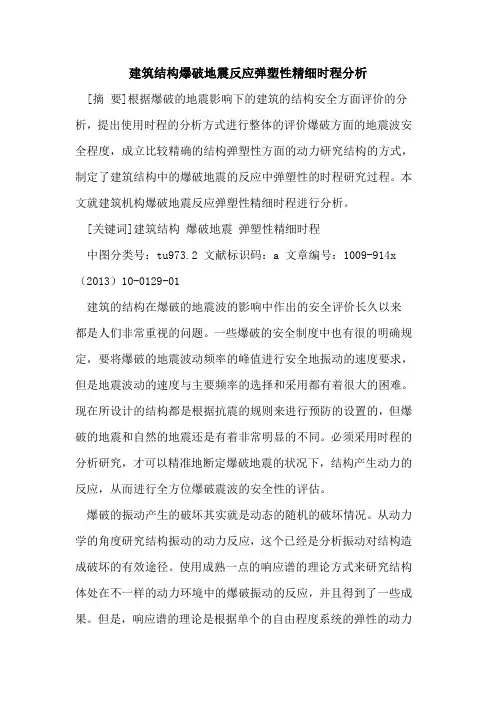

建筑结构爆破地震反应弹塑性精细时程分析[摘要]根据爆破的地震影响下的建筑的结构安全方面评价的分析，提出使用时程的分析方式进行整体的评价爆破方面的地震波安全程度，成立比较精确的结构弹塑性方面的动力研究结构的方式，制定了建筑结构中的爆破地震的反应中弹塑性的时程研究过程。
