干煤棚与圆形煤场投资比较

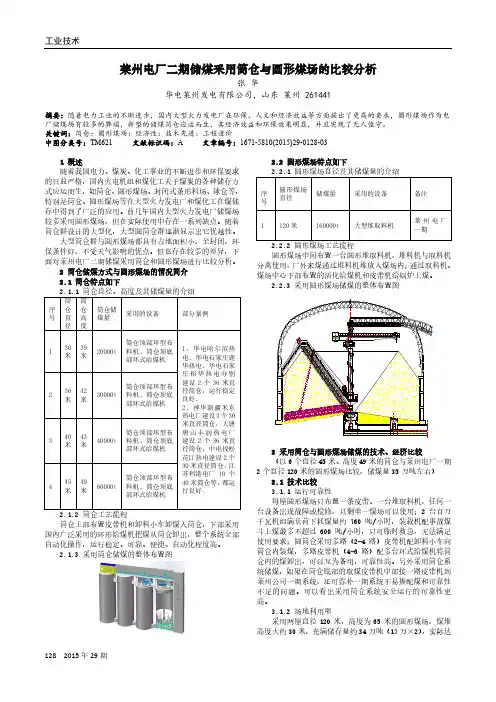

工业技术128 2015年29期莱州电厂二期储煤采用筒仓与圆形煤场的比较分析张华华电莱州发电有限公司，山东莱州 261441摘要：随着电力工业的不断进步，国内大型火力发电厂在环保、人文和经济效益等方面提出了更高的要求，圆形煤场作为电厂储煤场有较多的弊端，新型的储煤筒仓应运而生，其经济效益和环保效果明显，并且实现了无人值守。

关键词：筒仓；圆形煤场；经济性；技术先进；工程造价中图分类号：TM621 文献标识码：A 文章编号：1671-5810(2015)29-0128-031 概述随着我国电力、煤炭、化工事业的不断进步和环保要求的日益严格，国内火电机组和煤化工关于煤炭的各种储存方式应运而生，如筒仓、圆形煤场、封闭式条形料场、球仓等，特别是筒仓、圆形煤场等在大型火力发电厂和煤化工在煤储存中得到了广泛的应用。

前几年国内大型火力发电厂储煤场较多采用圆形煤场，但在实际使用中存在一系列缺点。

随着筒仓群设计的大型化，大型圆筒仓群逐渐显示出它优越性。

大型筒仓群与圆形煤场都具有占地面积小，全封闭，环保条件好，不受天气影响的优点。

但也存在较多的差异，下面对莱州电厂二期储煤采用筒仓和圆形煤场进行比较分析。

2 筒仓储煤方式与圆形煤场的情况简介2.1 筒仓特点如下筒仓上部布置皮带机和卸料小车卸煤入筒仓，下部采用国内广泛采用的环形给煤机把煤从筒仓卸出，整个系统全部自动化操作，运行稳定、可靠、便捷、自动化程度高。

2.1.3 采用筒仓储煤的整体布置图2.2 圆形煤场特点如下圆形煤场中间布置一台圆形堆取料机，堆料机与取料机分离使用，厂外来煤通过堆料机堆放入煤场内；通过取料机、2个直径120米的圆形煤场比较，储煤量35万吨左右）3.1 技术比较3.1.1 运行可靠性每座圆形煤场只布置一条皮带、一台堆取料机，任何一台设备出现故障或检修，只剩单一煤场可以使用；2台百万千瓦机组满负荷下耗煤量约760吨/小时，装载机配事故煤斗上煤最多不超过600吨/小时，只可临时救急，无法满足使用要求；圆筒仓采用多路（2-4路）皮带机配卸料小车向筒仓内装煤，多路皮带机（4-6路）配多台环式给煤机将筒仓内的煤卸出，可以互为备用，可靠性高。

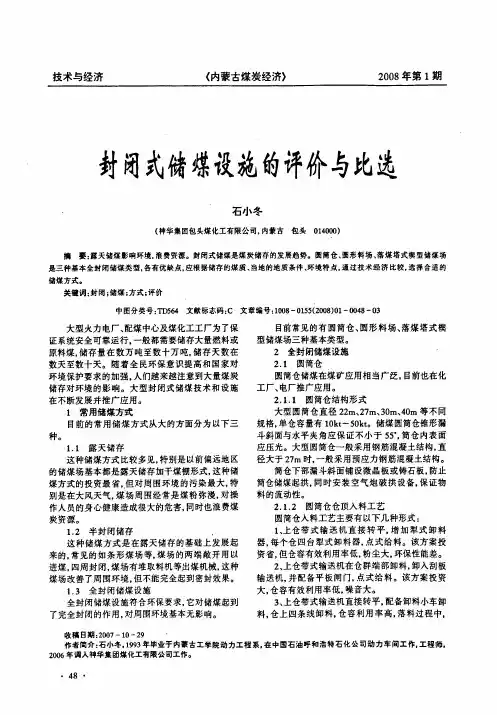

几种常见的环保型储煤场的形式及特点作者：殷江平邓如勇来源：《科技信息·上旬刊》2017年第03期摘要：随着全民环保意识的增强和国家对环境保护的高度重视，各燃煤发电企业基于环境保护和兼顾配煤掺烧需求，新建及改扩建储煤场逐步向封闭型环保储煤场发展。

本文介绍了目前几种常见的环保型储煤场的形式及特点。

关键词：封闭式条形煤场；圆形煤场；筒仓；气膜穹顶仓1、概述随着技术进步、全民环保意识的增强和国家环保政策的不断严格，储煤场的形式也在不断发展，多种形式的储煤场应运而生。

下面介绍几种近几年在我国使用较多的储煤形式[1]，并分析其特点。

2、几种常见的环保型储煤场的形式及特点2.1封闭式条形煤场封闭式条形煤场也称为干煤棚，在露天条形煤场上空增加拱形上盖，防止煤炭受雨淋和减少刮风时粉尘污染。

干煤棚的结构形式主要有平面钢架、平面桁架、平面拱以及柱面网壳结构，柱面网壳结构由于其技术经济指标优势，已成为干煤棚的主要结构形式。

干煤棚内煤场设备一般为斗轮堆取料机，对于同一煤堆来说，干煤棚储存方式为先进后出原则，存放易自燃的煤种时，煤场管理难度较大。

干煤棚占地面积大，煤场利用率不高。

由于煤场的腐蚀环境影响，干煤棚桁架钢结构年久易锈蚀，后期维护工程量大、成本高。

全封闭干煤棚虽然与外界完全隔绝，无粉尘外溢情况，但煤场内堆取料设备需要人员操作，人员工作环境差，设备维护难度大，燃煤自燃防火难度大。

2.2圆形筒仓圆形筒仓不同于传统的储煤场[4]，它一般由若干个排列在一起的圆柱形筒仓组合使用，属于全封闭储仓。

目前国内圆形筒仓直径通常为8～30米，最大可达45米，高度一般为直径的1.5倍，目前超大型筒仓容量已达5万吨。

在我国，筒仓在燃煤电厂的应用经历了30多年的发展，随着大容量电厂对储煤容量要求和环保经济性要求，大型化或超大型化是储煤筒仓的发展趋势。

圆形筒仓主要由钢筋混凝土空心筒体、顶部进料设备和底部出料设备组成。

系统带式输送机来煤通过筒仓顶部带式输送机及卸料设备直接输送至各个筒仓储存，可根据不同的煤种分仓储存。

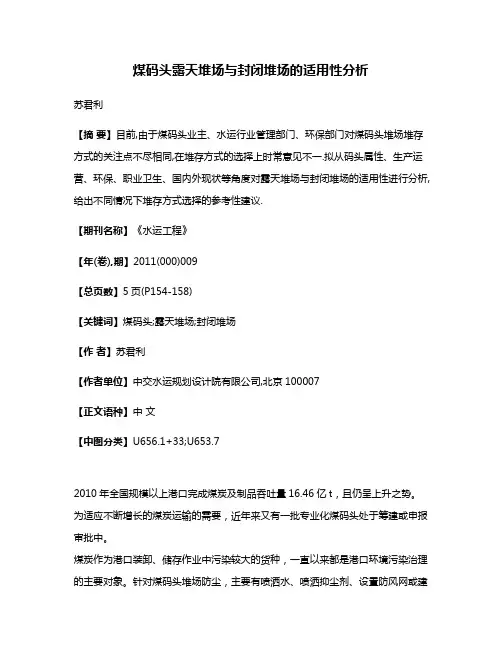

煤码头露天堆场与封闭堆场的适用性分析苏君利【摘要】目前,由于煤码头业主、水运行业管理部门、环保部门对煤码头堆场堆存方式的关注点不尽相同,在堆存方式的选择上时常意见不一.拟从码头属性、生产运营、环保、职业卫生、国内外现状等角度对露天堆场与封闭堆场的适用性进行分析,给出不同情况下堆存方式选择的参考性建议.【期刊名称】《水运工程》【年(卷),期】2011(000)009【总页数】5页(P154-158)【关键词】煤码头;露天堆场;封闭堆场【作者】苏君利【作者单位】中交水运规划设计院有限公司,北京100007【正文语种】中文【中图分类】U656.1+33;U653.72010年全国规模以上港口完成煤炭及制品吞吐量16.46亿t，且仍呈上升之势。

为适应不断增长的煤炭运输的需要，近年来又有一批专业化煤码头处于筹建或申报审批中。

煤炭作为港口装卸、储存作业中污染较大的货种，一直以来都是港口环境污染治理的主要对象。

针对煤码头堆场防尘，主要有喷洒水、喷洒抑尘剂、设置防风网或建设封闭堆场等措施。

当前，节能减排是国家经济活动中的一件大事，各行各业都有建设资源节约型、环境友好型社会的责任。

基于此，环保部门在审批新建煤码头项目时往往倾向于建设封闭堆场；水运行业管理部门则从运营需要及投资效益的角度出发不主张在大型煤炭集散码头上建设封闭堆场；码头业主一方面要考虑运营需要和投资的承受能力，另一方面也想展现自己对社会负责任的态度从而促成项目尽快上马，常常采取折中方案，建设部分封闭堆场。

那么如何兼顾这几方的关注点、合情合理地确定建设方案呢？通过对露天堆场与封闭堆场的适用性分析，笔者认为还是有一定的准则可循的。

1 露天堆场与封闭堆场的特点1.1 露天堆场的特点顾名思义，露天堆场就是堆场上方不设任何棚、盖等遮避物的堆场。

依堆料机机型的不同可形成条形和圆形两种料堆形式。

国内专业化煤码头上的露天堆场基本为条形堆场（图1），堆取设备为沿直线轨道行走的堆料机、斗轮取料机或斗轮堆取料机。

20 港湾技术 2011年第2期圆形料场在国内电厂煤炭储运中的应用艾菁(综合设计所)摘要：本文介绍了圆形料场在国内电力行业的引进和使用概况、圆形料场的结构特点及与其它储煤形式的比较、圆形料场内设备选型及应用情况。

关键词：圆形料场；环保；电厂；储煤形式；堆取料机20世纪70年代，以欧洲为代表的工业国家研制了圆形料场堆取料设备及工艺系统，并在80年代得到广泛推广；到了90年代后期，随着计算机技术在圆形料场的广泛应用，使得圆形料场技术更趋完善。

在国际上，全封闭圆形料场设备及工艺系统已被广泛应用于电力、码头、石化、建材和粮食等行业的物料存储及输送系统。

而在国内，随着火力发电厂机组和规模向高参数、大容量发展，为确保电厂运行安全稳定，要求电厂储煤量也越来越大，如何提高场地利用率，提高煤场作业自动化水平和环保性能，避免恶劣气候对堆场运行的影响，已成为火力发电厂煤炭储运发展急需解决的问题。

因此，自90年代后期圆形料场开始在国内电力行业中使用和推广。

1 圆形料场使用概况在国际上，新型大型全封闭圆形料场及其设备，因技术先进，程控水平高，环保性能突出，已被广泛采用。

美国佛罗里达东北海岸某电厂圆形煤场，德国某电厂圆形储煤场2个直径122m(2001年建成)国内较早出现具有推广价值的圆形料场是1998年台塑美国公司独资兴建的福建漳州后石电厂。

电厂一、二期建设规模为6×600MW机组，已全部发电。

电厂采用5座直径120m圆形煤场作为储煤设施，均已投入运行，情况良好。

此种技术由于在引进初期采用进口设备、土建结2011年第2期港湾技术 21构形式处理相对复杂等原因，投资很高。

随着对国外技术的消化吸收及土建结构设计的优化，圆形料场的投资已有一定幅度的降低。

目前国内业绩较多的是中国华电集团和北方重工集团。

圆形料场结构由钢结构穹顶及环形肋板式混凝土挡料墙组成。

场内设备由堆取料机及相关辅助设施构成，堆取料机包括布置在料场中心的中心柱及其下部的圆锥形料斗、振动给料机，以中心柱为中心并布置在其上部的堆料机构及布置在其下部的取料机构和场内其它电控设备。

全封闭条形煤场与全封闭圆形煤场的比较邢佰淼【摘要】介绍了目前大型燃煤电厂贮煤场的设计形式以及条形煤场和全封闭圆形煤场常用堆取料设备，即悬臂式斗轮堆取料机和圆形煤场堆取料机。

结合北方某大型燃煤电厂的工程设计实例，对该工程贮煤场采用全封闭条形煤场及采用同容量的全封闭圆形煤场的2种贮煤形式进行了技术性能和经济性比较，给出了2种贮煤形式的适用情况，即在地质条件较好情况下，2种贮煤方案总投资相当，但在地质条件较差情况下全封闭圆形煤场总投资要高于全封闭条形煤场。

结合该电厂的实际情况，最终选用全封闭条形煤场。

%The design forms of coal yard in large-scale coal-fired power plant is introduced, and the operation way is described about the common stacking and reclaiming equipment applying on the strip coal yard and enclosed circular coal yard, i.e. cantilever-type bucket wheel stacker-reclaimer and circular stacker-reclaimer. According to the design of a power plant in North China, compared the enclosed strip coal yard with the enclosed circular coal yard from technical and economical, applicability of two kinds of coal yard is analyzed. In the case of the geological conditions are better, the investment of two kinds of schemes is equivalent. But in the poor geological conditions, the total investment of the enclosed circular coal yard is higher than the total investment of enclosed strip coal yard. According to the actual situation of the power plant, the enclosed strip coal yard is adopted.【期刊名称】《内蒙古电力技术》【年(卷),期】2014(000)003【总页数】4页(P86-89)【关键词】全封闭条形煤场;全封闭圆形煤场;堆取料机【作者】邢佰淼【作者单位】内蒙古电力勘测设计院，呼和浩特 010020【正文语种】中文【中图分类】TK1160 引言贮煤场是燃煤电厂燃料储存、供应的重要设施。

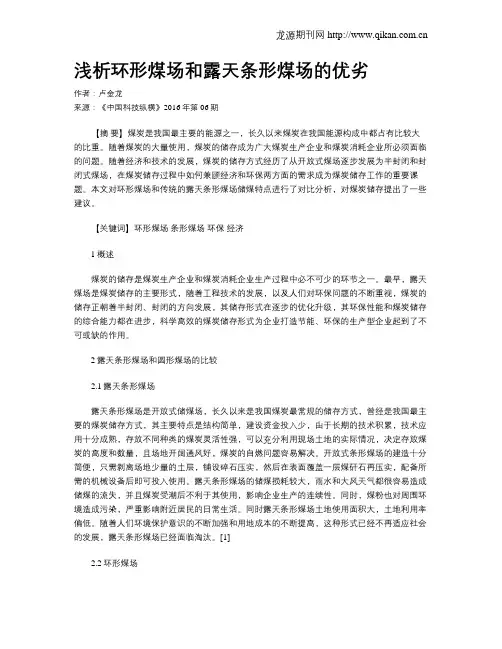

浅析环形煤场和露天条形煤场的优劣作者：卢金龙来源：《中国科技纵横》2016年第06期【摘要】煤炭是我国最主要的能源之一，长久以来煤炭在我国能源构成中都占有比较大的比重。

随着煤炭的大量使用，煤炭的储存成为广大煤炭生产企业和煤炭消耗企业所必须面临的问题。

随着经济和技术的发展，煤炭的储存方式经历了从开放式煤场逐步发展为半封闭和封闭式煤场，在煤炭储存过程中如何兼顾经济和环保两方面的需求成为煤炭储存工作的重要课题。

本文对环形煤场和传统的露天条形煤场储煤特点进行了对比分析，对煤炭储存提出了一些建议。

【关键词】环形煤场条形煤场环保经济1概述煤炭的储存是煤炭生产企业和煤炭消耗企业生产过程中必不可少的环节之一。

最早，露天煤场是煤炭储存的主要形式，随着工程技术的发展，以及人们对环保问题的不断重视，煤炭的储存正朝着半封闭、封闭的方向发展，其储存形式在逐步的优化升级，其环保性能和煤炭储存的综合能力都在进步，科学高效的煤炭储存形式为企业打造节能、环保的生产型企业起到了不可或缺的作用。

2露天条形煤场和圆形煤场的比较2.1露天条形煤场露天条形煤场是开放式储煤场，长久以来是我国煤炭最常规的储存方式，曾经是我国最主要的煤炭储存方式，其主要特点是结构简单，建设资金投入少，由于长期的技术积累，技术应用十分成熟，存放不同种类的煤炭灵活性强，可以充分利用现场土地的实际情况，决定存放煤炭的高度和数量，且场地开阔通风好，煤炭的自燃问题容易解决。

开放式条形煤场的建造十分简便，只需剥离场地少量的土层，铺设碎石压实，然后在表面覆盖一层煤矸石再压实，配备所需的机械设备后即可投入使用。

露天条形煤场的储煤损耗较大，雨水和大风天气都很容易造成储煤的流失，并且煤炭受潮后不利于其使用，影响企业生产的连续性。

同时，煤粉也对周围环境造成污染，严重影响附近居民的日常生活。

同时露天条形煤场土地使用面积大，土地利用率偏低。

随着人们环境保护意识的不断加强和用地成本的不断提高，这种形式已经不再适应社会的发展，露天条形煤场已经面临淘汰。

储煤场储煤形式与优缺点探究摘要：煤矿企业选取的储煤方式真接影响着企业的经济效益，也会对煤场附近的生态环境造成影响，决定着煤矿生产是否安全进行，本文对储煤场采取的多种储煤方式进行深入的分析，并对不同的储煤方式进行了单独的论述，可以为相关人员提供参考。

关键词：煤炭储场；特点分析；优选煤炭资源的存储是煤矿生产过程中重要的环节，使煤炭生产系统可以具备很好缓冲存储能力，让煤炭生产系统可以持续进行，还需要依据煤炭的性质进行分类存储，实现不同煤质的合理配置。

储煤方式的不断改进升级，可以更好地满足环保方面要求，生产效率也得到了大幅提升，为打造高效、环保型企业做出应有的贡献。

1.储煤场储煤方式储煤方式经过多次转变之后，现在应用的储煤方式有如下几种类型：1）开放储煤场，也就是露天条件下储存煤炭资源，是很多煤炭企业原来采用的方式，当前已经基本看不到该种储煤方式。

2）半开放工煤场，也补叫做为干煤棚，国内的很多南方煤企大多利用该方式，由于采煤区域雨水资源丰沛，此储存方式得到大量的应用。

3）球型储煤场，也被叫作半球式储煤仓，从原来的煤棚方式改进而来，是一种全封闭方式的储煤办法，是当前国内很多煤企利用重要储煤措施。

4）筒形储煤仓，是一种全封闭的储煤措施，国内很多煤炭企业都使用该种储煤方式。

绿色可持续发展战略的实施，不断提高了煤企的绿色环保意识，把原来半封闭转变为封闭式的存储方式，筒形和球型储煤方式得到了推广和应用。

2.开放式储煤场我国的煤企原来都采开放式储煤场，不需要投入太大的资金，存储和转运技术都比较成熟，可以灵活地堆放多种性质的煤炭资源，充分利用土地资源，具体的形状是由存储煤炭的高度和数量来确定，多采用条形的方式。

该种方式的储煤场施工建设比较便利，把地表深度为0.8-1米的土层进行剥离处理，之后剥离层利用碎石进行压实，在碎石表面来覆盖厚度为0.2米的煤矸石来压实，就可以投入用。

再配套门式起重机、斗轮式堆取料机和卸桥等装置来对煤炭进行存储和转运。

贮煤场储煤型式与优缺点探讨摘要：随着科学技术的不断进步，人们对于节能环保问题的认识越来越深入，煤炭生产企业对于节能环保和能源的利用，也提高了重视程度，从而推进了煤炭贮存型式的改革。

在本文中首先介绍了几种常见的储煤型式，并针对不同的储煤型式进行了优缺点分析，在今后的煤炭生产企业中可以根据企业自身的特点选择适合的储存方式，附近煤炭行业的大力发展。

关键词：贮煤场；储煤型式；优缺点1 引言进行煤炭生产活动过程中，输煤系统是其中一个非常重要的环节，包括对外来煤炭的装卸以及储存配煤，运输等环节，进行煤炭的储存是一个非常特殊的工作，需要根据产品的质量以及对于周围环境的适应性进行综合的考虑，在贮煤厂进行储煤型式选择的时候，首先要考虑储存煤炭的场地以及储煤量的实际需要，还要充分考虑到储煤设施的建设情况，以此来选择合适的储存方式，保证煤炭的质量。

2 常见的储煤场储煤形式煤炭的储存工作经过了几次改革之后，目前主要应用的储煤型式包括以下几种：第一，开放式贮煤场。

也就是露天贮煤场，在我国传统的煤炭生产企业中广泛的应用这种型式，随着科学技术的不断发展，目前已基本淘汰。

第二，半开放式贮煤场，即干煤棚。

在我国很多的南方煤炭生产企业采用这种方式进行煤炭储存，由于南方地区的雨水比较多，因此半开放式储煤场得到了广泛的应用。

第三，球形贮煤场。

也称半球式贮煤仓，是经过干煤棚的结构发展而来的，是全封闭式储备方式的一种，也是目前很多的煤炭企业选择的主要储煤形式之一。

第四，筒形贮煤仓。

这种储备型式也是一种全封闭式的储煤方式，在目前我国的煤炭企业中广泛应用。

随着我国经济水平的不断提升，人们对于节能环保的要求越来越高，煤炭生产企业进行煤炭储存工作，也由之前半封闭式的储煤方式向全封闭式转变，所以近年来，球形贮煤场和筒形贮煤仓得到了非常广泛的应用。

3 贮煤场储煤常见型式分析3.1 开放式煤场开放式煤场是一种露天型式的煤场，其主要特点是成本比较低，而且适应能力强，在我国传统的储煤型式中，这种方法应用的非常广泛，尤其是一些偏远的地区都使用这种方式进行煤炭储存工作。

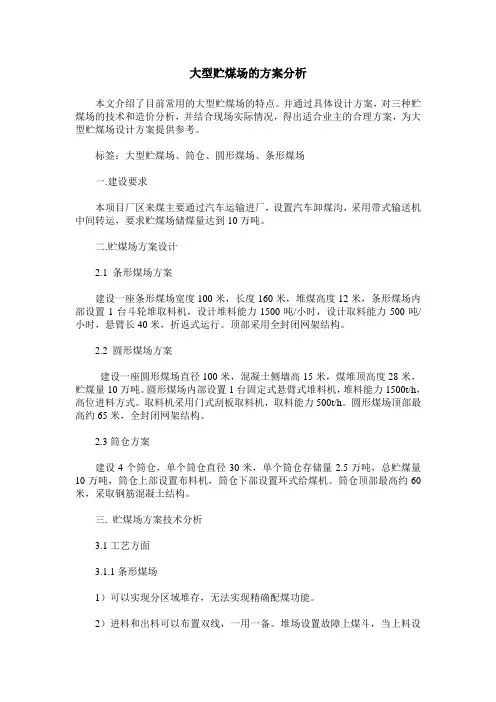

大型贮煤场的方案分析本文介绍了目前常用的大型贮煤场的特点。

并通过具体设计方案，对三种贮煤场的技术和造价分析，并结合现场实际情况，得出适合业主的合理方案，为大型贮煤场设计方案提供参考。

标签：大型贮煤场、筒仓、圆形煤场、条形煤场一.建设要求本项目厂区来煤主要通过汽车运输进厂，设置汽车卸煤沟，采用带式输送机中间转运，要求贮煤场储煤量达到10万吨。

二.贮煤场方案设计2.1 条形煤场方案建设一座条形煤场宽度100米，长度160米，堆煤高度12米，条形煤场内部设置1台斗轮堆取料机，设计堆料能力1500吨/小时，设计取料能力500吨/小时，悬臂长40米，折返式运行。

顶部采用全封闭网架结构。

2.2 圆形煤场方案建设一座圆形煤场直径100米，混凝土侧墙高15米，煤堆顶高度28米，贮煤量10万吨。

圆形煤场内部设置1台固定式悬臂式堆料机，堆料能力1500t/h，高位进料方式。

取料机采用门式刮板取料机，取料能力500t/h。

圆形煤场顶部最高约65米，全封闭网架结构。

2.3筒仓方案建设4个筒仓，单个筒仓直径30米，单个筒仓存储量2.5万吨，总贮煤量10万吨，筒仓上部设置布料机，筒仓下部设置环式给煤机。

筒仓顶部最高约60米，采取钢筋混凝土结构。

三. 贮煤场方案技术分析3.1工艺方面3.1.1条形煤场1）可以实现分区域堆存，无法实现精确配煤功能。

2）进料和出料可以布置双线，一用一备。

堆场设置故障上煤斗，当上料设备故障时，可采用装载机辅助上料。

3）根据总体布置要求，进料场皮带机位于地面，不需要水平提升距离。

4）无法实现堆，取料同时作业。

煤场存煤的回取率约70%，需要装载机辅助作业。

3.1.2圆形煤场1）一个独立的煤场，无法对不同煤种的分类储存，无法实现配煤的功能。

2）场外输送采用双线布置，但进入圆形料场后调整为单线输送，无法保证整个系统的一用一备。

出料系统采用双线布置，可实现一用一备。

圆形煤场设置故障料斗，当上料设备出现故障时，可采用装载机辅助上料。

煤矿储煤场形式的选择**煤矿储煤场形式的选择大型矿井及选煤厂、火力电厂为了保证系统平安可靠运行，一般都需要储存大量燃料煤或原料煤，储存量多在数万吨至数十万吨，储存天数也在数天至数十天。

如何提高场地的利用率，缩小占地面积，降低土石方量，并提高储煤设施作业自动化水平，是国内大型现代化储煤设施开展需解决的焦点问题。

同时随着环保意识和环保要求的日益提高，大型现代化储煤设施还需解决好其对周围环境的污染，防止恶劣天气对储煤设施平安运行的影响等问题。

根据**宝力格电厂及**矿井实际，建设储煤设施、选择合理的储煤方式对保障电厂供煤及缓解矿井生产压力至关重要。

根据我国现有的储煤设施开展情况，现选择如下三种进行比对，分别是：条形储煤场、圆形储煤场和圆筒仓。

1、条形储煤场的优缺点条形储煤场优点：初期投资少，设施简单、技术成熟，堆放不同煤种有较高的灵活性，并可以利用土地的大小、形状决定储煤场的高度和数量。

条形储煤场的缺点：储煤损耗大、占地面积大，受大风的影响对环境污染较严重，近年来，由于环保要求，一般需要加防尘罩，以降低煤尘对空气的污染，但同时增加了储煤场的投资。

2、圆形储煤场的优缺点圆形煤场优点：单体造价低，经济性能突出；煤落差小，3万吨的煤场落差只有28m；用自然通风，室外空气通过圆形煤场四周的进风口自动吸入室内，由屋顶天窗排至室外，形成良好的“烟囱效应”，通风效果好，煤尘爆炸可能性低；容易施工，钢网架屋盖和环形钢筋混凝土侧墙可同时施工，施工周期较短。

圆形煤场缺点：堆煤、回煤均需推土机作业，劳动强度大，能耗大，自动化水平低；占地面积大，场地利用率小〔与筒仓相比，土地利用率仅为1：7〕；中心落煤柱容易堵煤，且堵煤时不好清堵，运行可靠性差；煤场“先进后出”的堆取作业运行原那么，没有按煤的自燃周期更新，煤场的煤堆易自燃；环保性能差，在非常庞大的室内空间内自然通风的流动过程中，煤尘大面积扩散，难以保证煤尘聚集和外逸的问题；维护量大，钢网架屋盖寿命短，不易维护。

露天煤矿储煤场类型及优缺点比较本文介绍了条形堆取料机储煤场、圆形堆取料机储煤场、圆形落煤塔储煤场、卸车栈桥条形储煤场、圆筒储煤仓、槽形仓等国内常见的几种储煤形式，并从占地面积、投资、环保、系统可靠性等方面进行比较，对在设计中如何选取储煤场形式提供参考。

标签：露天矿；储煤场形式；优缺点比较0 引言露天煤矿的储煤场对缓冲露天煤矿采煤与供煤之间能力不平衡，提高生产环节的灵活性和可靠性，保证系统的正常生产具有重要意义。

露天煤矿储煤场形式的选择非常重要，目前国内常见的储煤场形式主要有：条形堆取料机储煤场、圆形堆取料机储煤场、圆形落煤塔储煤场、卸车栈桥条形储煤场、圆筒储煤仓、槽形仓等，本文主要对以上几种形式的储煤场进行介绍并比较其优缺点，对于设计中选取储煤场形式提供参考。

1 条形堆取料机储煤场条形堆取料机储煤场布置为条形，煤场内布置条形堆取料机和料场带式输送机，通过堆取料机实现堆取料作业，常见的堆取料机有悬臂斗轮堆取料机和门式斗轮堆取料机。

门式斗轮堆取料机由一个门形的金属构架和一个可升降的桥架组成。

门架横梁上有一条固定的和一条可移动且可双向运行的堆料带式输送机，在门架一侧的料场带式输送机线上设有随门架运行的尾车。

斗轮套装在可沿升降桥架运行的小车上。

堆料时，物料经料场带式输送机、尾车转至堆料带式输送机上，最后抛卸至料场。

取料时，由横向运行的小车及其上旋转的斗轮连续取料，物料卸到桥架带式输送机上，最后转卸到料场带式输送机运走。

2 圆形堆取料机储煤场圆形堆取料机储煤场主要通过圆形堆取料机进行堆料作业和取料作业，圆形堆取料机由堆料机、取料机和中心立柱三部分组成，取料和堆料作业时具备两个独立的堆料回转机构和取料回转机构，使堆料机和取料机形成两套相对独立的运行系统，实现同时进行堆料和取料作业。

堆料机由悬臂皮带堆料机和进料带式输送机组成。

取料机由刮板取料机、中心锥形料斗、出料带式输送机组成。

3 圆形落煤塔储煤场圆形落煤塔储煤场又称为溢流窗式储煤场，储煤场布置为圆形，中间是一个圆筒形的落煤筒，在筒壁的不同高度上开有溢流煤窗，落煤塔顶部设置卸煤设备，底部为回煤暗道，卸煤时，煤首先落入落煤筒内，然后通过设置在落煤筒筒壁的溢流煤窗流到储煤场中，回煤时通过设在回煤暗道的给煤机及回煤带式输送机将煤运出储煤场。

几种大型储煤堆场环保全封闭结构简述毛德伟;黄明光【摘要】基于封闭储备设施设计和建设的必要性,扼要综述堆场各类储煤设施建筑结构形式,分析了筒仓和圆形煤场、平面钢架(门式钢架)结构、管桁架结构、球形网架结构,目前较新的形式有充气膜结构及骨架式膜结构的优缺点,指出应通过技术经济论证、实际可行性比较来选择合适的堆存封闭结构形式.【期刊名称】《港工技术》【年(卷),期】2018(055)0z1【总页数】4页(P123-126)【关键词】储煤堆场;封闭形式;结构【作者】毛德伟;黄明光【作者单位】沧州黄骅港矿石港务有限公司,河北黄骅 061113;中交第一航务工程勘察设计院有限公司,天津 300222【正文语种】中文【中图分类】TD94;TM621据2014年统计资料，我国的煤炭产量已达37.8亿t，进口2.91亿t，由于煤炭资源与消费地域的错位形成了北煤南运、西煤东运格局。

港口作为水陆运输的联接点，担负着大宗煤炭的中转运输及应急储备任务。

20世纪70年代开始，我国陆续在秦皇岛港、青岛港、日照港、天津港、京唐港、曹妃甸港等建设了大量的专业化煤码头，早期的储煤方式基本采用了露天堆场形式。

露天堆场的优点是：装卸速度快、效率高、运营成本低，堆取工艺及装卸设备经过了多年运行考验，安全可靠，多年来一直是港口储煤方式的首选方案。

但露天煤堆由于风吹雨淋不仅造成煤炭资源损失，且在风力作用下会产生扬尘严重污染环境，早期煤炭堆场的减排措施主要是喷洒水抑尘，通过定期喷洒水，使煤堆表面达到一定含水率后理论上就不会起尘。

但多年的实践证明，因我国北方地区缺乏淡水且冬季有冰冻，实施效果不够好，污染环境的问题并没有得到有效解决。

目前，随着我国经济发展水平的进步，空气污染、雾霾等环保问题逐步成为现阶段急需解决的问题。

为配合我国提高民生的整体战略各级政府部门都要求新建的煤、矿等散货堆场采取有效的环保措施，以及对已建成的露天堆场提出逐步进行整改的要求。

储煤场的储煤形式主要有以下几种：①开放式储煤场，即露天储煤场，是我国传统煤炭企业曾广泛采用的一种储煤形式，目前已基本淘汰；②半开放式煤场，也称干煤棚，在我国南方大部分煤炭企业多采用此形式，因其所处地区雨水较多，该种形式的储煤场得到了广泛应用；③球型储煤场，又称半球式储煤仓，由干煤棚结构发展而来，属全封闭式储煤方式，是目前煤炭企业主要采用的储煤形式之一；④筒形储煤仓，也称储煤筒仓，也属全封闭式储煤方式，是目前煤炭企业广泛使用的储煤场储煤形式。

随着国家可持续发展战略的不断推行，煤炭生产企业环保意识和环保观念也逐渐提高，储煤场煤炭的存放方式已由半封闭逐步向封闭式储装方式转变。

因此，球型储煤场和筒形储煤仓在近年来蓬勃的发展与广泛应用。

1 开放式煤场投资少、技术成熟，堆放不同煤种有较高的灵活性，并可利用土地的大小、形状来决定储煤的高度和数量，一般为条形。

开放式储煤场的建设比较简单，只要将表土层剥离0.8~1m，并在剥离层处铺设碎石压实，再在其表面覆盖0.2m的煤矸石并压实即可使用。

同时还需要配置相应的斗轮式堆取料机、刮板机、卸桥和门式起重机等机械设备完成煤炭的储运。

开放式储煤场缺点是储煤损耗大，储煤易流失以及煤易自燃，如果不采取相应环保措施对储煤场周边环境污染严重，并且占用土地面积大，土地利用率较低。

随着社会对环保问题的不断重视，该种储煤形式已基本被淘汰。

优点：建设周期短，投资费用低，煤质散热快，有利于防止自燃。

缺点：煤场占地面积达，煤场利用率不高；燃煤受暴雨条件影响较大，入炉煤含水率不稳定；环境污染严重。

2半开放式储煤场半开放式储煤场，也称干煤棚，是火电厂存储煤的主要形式。

随着我国电力事业的发展，干煤棚得到了广泛的建设与研究，至今已有20年的历史。

干煤棚结构一般就是在煤场上加盖，以防止煤炭下雨时受淋和刮风时污染环境，是一项节能和环保工程。

使用过的结构形式主要有平面钢架、平面榆架、平面拱以及柱面网壳结构。

209输煤系统是煤炭生产活动必不可少的部分，其包括对外来煤炭的接卸以及内部的存储、配煤、运输等环节，其中储存作为一个特殊的工序，其对于产品质量与环境适应性都会产生一定的影响。

在进行煤场储煤形式的选择时，一方面需要考虑到场地的条件与储煤量的实际需求，另一方面则需要综合考虑到储煤设施的建设情况。

1 常见煤场储煤形式1.1 条形煤场条形煤场是一种常用的煤场储煤形式，其根据具体的存放方式可以划分为开放式、半开放式以及全封闭式条形煤场，具体区分如下：其一，开放式露天煤场。

最常见的一种煤场储煤形式就是开放式，这种存放方式的形状为条形，而存放模式为露天堆放。

这种模式被普遍的应用于雨水少、地理位置较为偏远的区域当中，特别是存储量较大且对于环保的整体水平要求较低的区域可以选择该煤场储煤形式。

相比于其他的煤场储煤形式而言，该存放模式具有投资成本小以及扩建难度小的特征，但是由于其没有进行系统处理，所以具有占地面积较大且空气污染严重的情况。

特别的，在一些风力较大的区域，很容易导致出现烟尘弥漫的情况，不但会对人员的身体健康产生不良影响，甚至还会导致煤原大量流失，从而带来不可预估的经济损失。

其二，半开放式煤场。

半开放式煤场一般选择半封闭的棚式结构，该结构是在露天煤场基础上发展起来的，两侧设置有挡料墙，能够在雨水较多的时期保存，不过不适应环保标准要求较高的区域。

该技术的特征是相较于全封闭煤场的投资成本低，同时也存在占地面积较大的情况。

不过，半封闭式煤场没有解决风力影响的问题，所以在风力较大的区域依然会出现大范围的粉尘，从而对环境构成影响，同时也对人员健康构成巨大的威胁。

其三，全封闭条形煤场。

全封闭类型的煤场储煤形式是目前电力行业应用较多的形式之一，其通过在煤棚基础上添加四周封闭墙体的模式来进行封闭式存储，该模式能够在多种不同类型的区域使用。

由于整体储存能力较强且防风能力好，所以也不容易出现环境污染问题。

不过，由于全封闭的结构，所以造价成本较高，而且内部需要做好防火、防爆炸的防护管理，所以实际使用成本也相对比较高。

大型燃煤发电厂封闭贮煤设施的几种结构形式比较摘要：以广东汕头市某改扩建热电联产工程煤场选形为例，对国内外采用主要采用的几种全封闭式煤场进行论述比较。

阐述大型大型燃煤发电厂封闭贮煤设施如何进行方案比选。

关键词：全封闭煤场；结构方案比选随着国家对环境要求的提高，以及大众的环保意识加强，燃煤电厂设计中越来越注重环保设计。

为了更有效的利用资源、治理燃煤电厂煤场运行条件，国内燃煤电厂建设中更多的采用封闭式煤场。

现以广东汕头市某改扩建热电联产工程煤场选形为例，对国内外采用主要采用的几种全封闭式煤场进行论述比较。

1 工程概述本工程位于汕头市濠江区，离汕头市中心约6km。

本期工程是在拆除原有电厂的原厂址及附近场地进行建设。

本期工程建设2台超临界燃煤抽汽凝汽式热电联产汽轮发电机组。

2 工程地质厂址区地貌上属河流阶地与侵蚀丘陵的过渡地带。

厂址范围内河岸边地形较平坦，阶地前缘地面高程为 1.3m～4.9m，阶地后缘丘陵石山区，地面高程一般为10m~68m。

现为采石场，开挖程度较高。

厂区与区域活动性断裂最近距离约1km，区域地质构造相对稳定，厂址区地震动峰值加速度为0.20g，相应地地震基本烈度为8度，地震动反应谱特征周期为0.35s。

从《可研阶段岩土工程勘察报告》来看，整个勘测场分为○Ⅰ区、○Ⅱ区。

○Ⅰ区中等风化岩面埋藏较浅，大部分基岩裸露。

位于厂址的东南边，现为石山，部分已被开采，○Ⅰ区属Ⅰ类建筑场地，为抗震有利地段。

○Ⅱ区中等风化岩面起伏较大，大部分基岩埋藏较深。

主要位于厂址区西北边。

厂址北侧有一条近东西向、宽60m～80m的风化深槽，中等风化岩面深度大于40m，○Ⅱ区为Ⅱ类建筑场地，为抗震不利地段，需进行地基处理。

根据场地布置需要，煤场布置于○Ⅰ区内，可采用天然基础。

3 各类型封闭煤场比较、分析国内外封闭煤场及各类储物库主要有筒仓贮煤场、封闭式条形煤场、圆型贮煤场、球型煤场。

3.1 筒仓贮煤场筒仓贮煤场由多个钢筋混凝土封闭圆筒结构排列组合而成，顶部在直径较小时可采用钢筋混凝土梁板结构；直径较大时采用实腹钢梁、钢桁架等承重型楼面。

对圆形煤场的几点认识：
对此种形式，有以下认识：
1、土建费用：同样封闭的干煤棚，圆形与条形相比，圆形不占优势。

虽然同容量封闭起来条形的钢材用量要多一些，但结合土建费用，条形还是少得多。

2、设备可靠性：一座圆形煤场只能设一台圆形堆取料机，无论是门架式还是配重式，其悬臂皮带、刮板机、地下受料只有一路，任何一路出问题，都无法解决。

虽然一般辅以地下给料斗，但实际应用意义不大，设备可靠性低。

3、煤场自燃：条形不说了，处理起来比较方便，圆的呢，长春三热去年12月份一个月自燃有20多次，很难处理。

这也是圆形比较难解决的问题之一。

4、存煤空间的利用：因考虑汽车煤，圆形必须留出一个角度做为汽车来煤的倒运空间，利用率可想而知。

5、煤场的有效堆高：考虑两个因素，一是要求按不同煤种分堆存放，二是在这么小的空间内煤场辅助机械如何爬到煤层上作业，以上两个因素综合考虑一下结果很明显。

6、作业环境：以直径100m圆形为例，挡壁高度1
7、8m，则堆料高度约31.3m。

来煤（悬臂不变幅）从31.3m的高空顷泄而下，环境可想而知。

虽然有抑尘措施，但不会太理想。

搞过一些现场调研，作业环境只能用恶劣二字形容。

7、近几年在电厂有所应用，实际效果并没有经过长时间的验证。

国内使用圆形煤场没几家，福建后石是一家，但人家是台塑的企业，都是用的进口；厦门嵩屿电厂是全国外技术；西安霸桥、上海吴泾都没几年吧，吴泾使用没几年。

极力推荐此方案主要有二，一是上级审批部门，如发改委，对景点要求高，对电厂所观注的并不太观注，上海石洞口最初最的方案为条形封闭，但发改委要求改为圆形。

另一个主推此方案的就是设计院，想拿业绩。

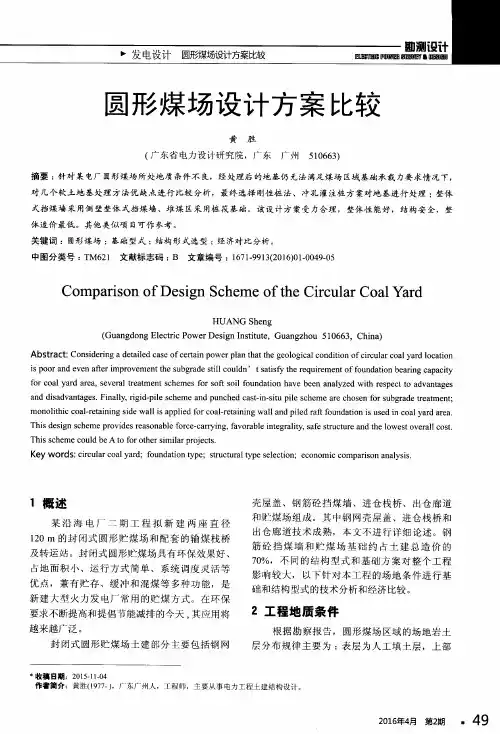

对火电厂圆形封闭煤场的经济分析摘要:本文通过火电厂封闭式圆形煤场的造价控制因素进行分析,针对煤场采用不同直径时各种方案的技术可行性和经济性进行分析与比较,为封闭式圆形煤场的合理和经济设计提供必要的参考。

关键词: 火电厂;圆形封闭煤场;经济分析1概述封闭式圆形煤场是燃煤火力发电厂煤储存设施的统称,包括煤场机械设备和土建两部分。

煤场机械设备主要由中心柱及下部的圆锥形煤斗、堆料机、取料机、振动给煤机等组成;土建部分则主要包括钢网壳屋盖和钢筋砼挡煤墙、进仓栈桥和出仓地道组成,典型断面如图1所示。

单个直径为120m的封闭煤场正常贮量在17万~20万吨,可以满足2×600MW电厂运行15~20天的要求。

对于环保要求不断提高的今天和日益强调资源节约的今天,封闭式圆形煤场的环保性能和降低贮藏干煤损耗的优点突出,同时系统采用的设备先进,自动化程度高、煤场堆煤回取率和场地利用率高,从而能够有效地节约煤炭资源和项目用地。

从环保、减低煤的损耗和实现资源节约等方面综合考虑,其应用将越来越广泛。

2经济性分析国内首个封闭煤场~福建漳州后石电厂封闭煤场建成后,目前已建成和在建的有宁海电厂、福建可门电厂、广东汕尾电厂、广东河源电厂、厦门嵩屿电厂等工程,其主要的结构形式分为分离式(带扶壁柱的钢筋砼挡煤墙+大跨度空间球面网壳结构屋面)和整体式(大直径筒仓钢筋砼挡煤墙+大跨度空间球面网壳结构屋面)两种形式。

对已建工程的整体造价进行分析可知120m直径封闭煤场在采用国产设备后土建费用约占总造价的60%以上,因此土建费用对整体造价起控制作用和决定作用, 120m直径封闭煤场典型土建工程量构成见表1。

图1封闭式圆形煤场典型横断面图表1120m直径封闭煤场典型土建工程量构成一览表分项基础上部结构扶壁柱挡煤墙钢网壳结构屋面（维护）工程造价比例19．6% 50．3% 19．3% 10．8% 100%由上表可知,土建费用中的基础和上部结构扶壁柱挡煤墙造价占土建总造价的70%左右,而钢网壳屋面结构和屋面系统的造价约为30%,因此对挡煤墙和基础进行优化可以有效地降低封闭煤场整体造价。
