数控机床的故障诊断

数控机床故障诊断与维修完整版教案第一章：数控机床概述1.1 数控机床的定义与发展历程1.2 数控机床的组成及工作原理1.3 数控机床的分类及应用领域1.4 数控机床的优缺点分析第二章：数控机床故障诊断与维修基本原理2.1 故障诊断与维修的概念2.2 故障诊断与维修的方法2.3 故障诊断与维修的一般流程2.4 故障诊断与维修的注意事项第三章：数控机床故障诊断与维修常用工具与设备3.1 测量工具与设备3.2 维修工具与设备3.3 故障诊断与维修软件及其应用3.4 安全防护设备及措施第四章：数控机床常见故障类型与诊断方法4.1 硬件故障与软件故障4.2 机械故障与电气故障4.3 故障诊断方法：直观诊断法、参数诊断法、信号诊断法、故障树分析法4.4 故障诊断实例分析第五章：数控机床主要部件的维护与维修5.1 数控装置的维护与维修5.2 伺服系统的维护与维修5.3 刀库与刀具系统的维护与维修5.4 数控机床导轨与丝杠的维护与维修第六章：数控机床的电气控制系统6.1 数控机床电气控制系统概述6.2 CNC装置的结构与功能6.3 伺服驱动系统的工作原理与维护6.4 数控机床电气故障诊断与维修第七章：PLC编程与故障诊断7.1 PLC概述及其在数控机床中的应用7.2 PLC编程基础与实例7.3 PLC故障诊断与维修方法7.4 PLC与数控机床故障案例分析第八章：数控机床的液压与气动系统8.1 数控机床液压系统的基本原理与结构8.2 数控机床气动系统的基本原理与结构8.3 液压与气动系统的维护与维修8.4 液压与气动系统的故障诊断与案例分析第九章：数控机床的冷却与润滑系统9.1 数控机床冷却系统的作用与结构9.2 冷却系统的维护与维修9.3 数控机床润滑系统的作用与结构9.4 润滑系统的维护与维修第十章：数控机床故障诊断与维修的综合实践10.1 故障诊断与维修的实践流程10.2 常见数控机床故障案例分析与维修方法10.3 故障诊断与维修的实训项目10.4 故障诊断与维修的技能考核与评价第十一章：数控机床维修案例分析11.1 数控机床维修案例的收集与整理11.2 故障现象的描述与原因分析11.3 维修方案的设计与实施11.4 维修效果的评估与总结第十二章：数控机床维修技术发展趋势12.1 数控机床技术发展的现状与趋势12.2 数控机床维修技术的发展方向12.3 先进维修理念与技术的应用12.4 维修技术培训与人才培育第十三章：数控机床的安全操作与维护13.1 数控机床安全操作规程13.2 数控机床的日常维护与保养13.3 安全防护设备的正确使用与维护13.4 事故预防与应急处理第十四章：数控机床维修成本控制与效益分析14.1 维修成本的构成与控制策略14.2 维修成本效益分析的方法与指标14.3 维修成本控制实例分析14.4 提高维修效益的途径与措施第十五章：数控机床故障诊断与维修的实训与考核15.1 实训项目的设计与实施15.2 实训过程中的指导与评价15.3 故障诊断与维修技能的考核方法至此，整个教案“数控机床故障诊断与维修完整版教案”已完成。

西门子840DSL数控系统故障诊断与维修 摘要：西门子840DSL数控系统是一种广泛应用于数控机床上的先进控制系统，它具有功能强大、操作简便、稳定可靠的特点。然而，由于长期运行和各种原因导致，840DSL系统也可能出现故障。本文主要分析西门子840DSL数控系统故障诊断与维修。

关键词：西门子840DSL数控系统；故障诊断；维修 引言 840DSL数控系统的故障诊断和维修属于专业领域，需要具备相关的知识和经验。在进行任何维修工作之前，请确保您已充分了解机床、系统和操作手册的相关内容，并使用合适的工具和设备进行操作。如遇到无法处理或困难的问题，建议及时寻求专业的技术支持和帮助。故障诊断和维修的目标是快速有效地解决问题，恢复机床的正常运行。

1、西门子840DSL数控系统概述 西门子840DSL数控系统是一种功能强大的高性能数控系统，为数控机床的自动化加工提供了精确的控制和监控。840DSL系统采用先进的闭环控制算法和高分辨率编码器，能够实现对各个轴线的精确控制，保证加工精度。该系统支持多轴联动控制，可以同时控制多个轴线的运动，适用于复杂的多轴加工操作。40DSL系统具备多通道控制功能，可以同时处理多个任务，提高生产效率。系统配备了直观易用的操作界面，操作员可以方便地进行参数设定、程序编辑和监控。840DSL系统支持多种编程方式，包括G代码、ISO编程、图形编程等，适应不同的加工需求。系统具有丰富的功能扩展模块，可以根据用户的需求添加更多的功能，满足不同工件加工的要求。

840DSL系统的工作原理基于数控原理和闭环控制理论。在加工过程中，操作员通过人机界面输入相应的参数、程序和指令。系统将接收并解析这些信息，然后通过伺服驱动器控制伺服电机的转动，进而带动工件或刀具进行运动。编码器实时测量轴线的位置，并将反馈的信息传输给控制系统进行闭环控制。同时，系统会不断监测和检测各个部件的状态和工作情况，及时处理异常和报警信息，确保加工过程的安全与稳定。

数控机床电气系统的故障诊断与维修1. 引言1.1 数控机床电气系统的故障诊断与维修数：208引言：数控机床电气系统作为数控机床的重要组成部分之一，承担着控制和驱动机床运动的关键任务。

在数控机床的运行过程中，电气系统往往会出现各种故障，影响机床的正常操作和生产效率。

对数控机床电气系统的故障诊断与维修具有重要的意义。

为了提高数控机床电气系统的故障诊断与维修效率，必须深入了解常见的电气故障类型，掌握有效的故障诊断流程，熟练运用各种故障检测工具，掌握有效的故障维修技巧，并采取有效的故障预防措施。

2. 正文2.1 常见的数控机床电气故障1. 电路短路：电路短路是指电流在不经过负载的情况下通过电路中的两点之间直接传导，导致电路异常工作或直接损坏元器件的现象。

电路短路可能由于电线老化、接线不当或元器件故障等原因引起。

2. 电压不稳：电压不稳是指电源输入的电压波动较大，无法满足数控机床电气系统的正常工作需要。

电压不稳可能导致设备运行不稳定、电器元件损坏甚至影响整个生产过程。

3. 过载：过载是指电路中负载电流超过元器件或导线额定电流的情况。

过载可能导致设备过热、电子元件烧毁，严重时还会引起火灾等问题。

4. 接地故障：接地故障是指设备或线路中出现接地短路或接地断路的问题。

接地故障可能会引起电流异常、设备损坏，甚至影响操作人员的安全。

5. 元件老化：随着数控机床使用时间的增长，部分电气元件会出现老化，如电容、电阻等元件的值发生变化或损坏，导致电路异常工作或故障。

以上是常见的数控机床电气故障，针对这些问题需要及时进行诊断和维修，以保障设备的正常运行。

2.2 故障诊断流程故障诊断流程是数控机床电气系统维修中非常重要的一环，正确的诊断流程可以有效地缩短故障处理时间，提高维修效率。

下面是数控机床电气系统故障诊断的一般流程：1. 收集信息：首先要了解故障发生的具体情况，包括故障现象、发生时间、工作环境等信息。

还要查看相关的设备手册、电路图等资料。

数控机床典型故障诊断与维修一、数控机床常见故障及其原因1. 通讯故障通讯故障是数控机床中比较常见的故障之一。

通讯故障的主要原因包括通讯电缆连接不良、通讯软件设置错误、通讯卡故障等。

这些原因导致的通讯故障会导致数控机床无法正常与上位机进行通讯，从而影响数控机床的工作效率。

2. 电气故障电气故障是数控机床常见的故障之一，主要原因包括电气元件老化、电气接线错误、电气元件损坏等。

电气故障会影响数控机床的正常电气供电，导致数控机床无法正常工作。

3. 传感器故障数控机床中的传感器故障也比较常见，主要原因包括传感器损坏、传感器灵敏度调整不当、传感器连接错误等。

传感器故障会导致数控机床无法准确感知工件位置或运动状态，从而影响数控机床的加工精度。

4. 润滑系统故障润滑系统故障是数控机床常见的故障之一，主要原因包括润滑油不足、润滑系统堵塞、润滑泵故障等。

润滑系统故障会导致数控机床在运行过程中出现摩擦增大、温升过高等问题，影响数控机床的工作效率和使用寿命。

5. 机械传动系统故障二、数控机床故障诊断方法硬件故障诊断是数控机床故障诊断的重要内容之一。

硬件故障诊断主要通过检查、测量、比对数控机床的各个硬件部件来发现故障原因。

比如通过检查通讯电缆连接状态、检测传感器输出信号、测量电气元件的电压电流等方法来诊断数控机床的硬件故障。

3. 综合故障诊断综合故障诊断是数控机床故障诊断的综合性方法，主要通过对数控机床的硬件、软件以及工艺加工情况进行综合分析，找出故障的根本原因。

综合故障诊断需要运用多种故障诊断方法，结合数控机床的实际工作情况进行综合分析，以确保找出故障的准确原因。

硬件故障维修是数控机床故障维修的重要内容之一。

硬件故障维修主要通过更换损坏的硬件部件、重新连接电气接线、调整机械传动系统等方法来修复数控机床的硬件故障。

数控机床故障诊断与维修是数控机床维护管理工作的重要内容，对于保证数控机床的正常工作、提高数控机床的使用寿命具有重要意义。

数控机床故障诊断与维修实训心得7篇数控机床故障诊断与维修实训心得精选篇1为期一个月的数控加工实训转眼就结束了，但是带给我的感受却永远的留在了我的心。

总的来说，这次的实训是一次有趣的，且必给了我今后的学习工作上的重要的经验。

在以后的时间里也恐怕不会再有这样的机会去让我们去体验这样的生活，也恐怕难有这样的幸运去体验身边的每一样东西到底是如何制造出来的了。

数控加工实训带给我们的，不全是我们所接触到的那些操作技能，也不仅仅是通过几项工种所要求我们锻炼的几种能力，更多的则需要我们每个人在实习结束后根据自己的情况去感悟，去反思，勤时自勉，有所收获，使这次实习达到了他的真正目的。

我们知道，“数控加工实训”是一门实践性的技术基础课，学习机械制造的基本工艺方法和技术，完成工程基本训练的重要必修课。

它不仅可以让我们获得了机械制造的基础知识，了解了机械制造的一般操作，提高了自己的操作技能和动手能力，而且加强了理论联系实际的锻炼，提高了工程实践能力，培养了工程素质。

在这次车床操作过程中，但是由于时间较短，没能熟练的掌握编程。

以后要认真学习，提高编程水平，并加强操作水平的提高。

总之，本次数控实训确实比以前提高了水平，尤其在实际操作方面，遗憾的是时间有些短。

通过本次实训我也发现了自己的不足，主要是操作水平以及实践经验方面有欠缺。

在老师的教导下，我们学会了怎样操纵数控车床，操纵数控车时应该注意的问题，还学会了编程，知道G指令、M指令、T指令、S指令的含义和应用，学会了怎样对刀。

在实习的过程中，使我深刻体会到在这个行业中，需要细心和耐心，如果粗心，加工工件的时候就会产生撞车，轻则崩刀；重则车刀折断，工件变弯，使自己生产的工件成为废品。

所以实习是对我们的耐心和细心的考验，也是增加我们经验的最重要的时刻。

其实实训时老师讲得最多的还是安全操作，在最后考核时，安全操作也是主要的考核点。

安全操作包括很多方面，比如进入实训室就要穿实训服，女生还要戴帽子。

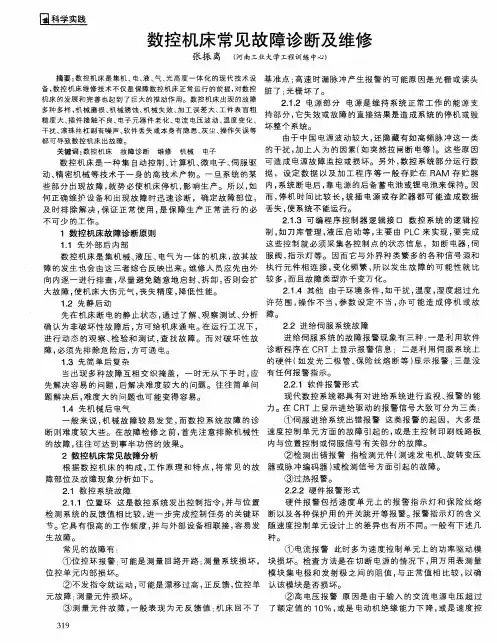

数控机床常见故障诊断及排除方法不同的数控系统虽然在结构和性能上有所区别，但随着微电子技术的发展，在故障诊断上有它的共性。

1、数控机床故障诊断原则在故障诊断时应掌握以下原则：（1）先外部后内部数控机床是集机械、液压、电气和光学为一体的机床，故其故障的发生也会由这四者综合反映出来。

维修人员应先由外向内逐一进行排查。

尽量避免随意地启封、拆卸机床，否则会扩大故障，使机床大伤元气，丧失精度，降低性能。

（2）先机械后电气一般来说，机械故障较易发觉，而数控系统故障的诊断则难度较大些。

在故障检修之前，首先注意排除机械性的故障，往往可达到事半功倍的效果。

（3）先静后动先在机床断电的静止状态，通过了解、观察测试、分析确认为非破坏性故障后，方可给机床通电。

在运行工况下，进行动态的观察、检验和测试，查找故障。

而对破坏性故障，必须先排除危险后，方可通电。

（4）先简单后复杂当出现多种故障互相交织掩盖，一时无从下手时，应先解决容易的问题，后解决难度较大的问题。

往往简单问题解决后，难度大的问题也可能变得容易。

2、数控机床的故障诊断技术数控系统是高技术密集型产品，要想迅速而正确的查明原因并确定其故障的部位，要借助于诊断技术。

随着微处理器的不断发展。

诊断技术也由简单的诊断朝着多功能的高级诊断或智能化方向发展。

诊断能力的强弱也是评价CNC数控系统性能的一项重要指标。

目前所使用的各种CNC系统的诊断技术大致可分为以下几类：1. 启动诊断（Start Up Diagnostics）启动诊断是指CNC系统每次从通电开始，系统内部诊断程序就自动执行诊断。

诊断的内容为系统中最关键的硬件和系统控制软件，如CPU、存储器、I/O等单元模块，以及MDI/CRT单元、纸带阅读机、软盘单元等装置或外部设备。

只有当全部项目都确认正确无误之后，整个系统才能进入正常运行的准备状态。

否则，将在CRT画面或发光二极管用报警方式指示故障信息。

此时启动诊断过程不能结束，系统无法投入运行。

浅析数控机床常见故障诊断与维护摘要：本文简单介绍一下数控机床在日常工作中常出现的故障和问题及其解决方法！关键词：数控机床、检测、保养、解决方法第一章数控机床各部故障分析及维修1. 数控机床主轴伺服系统故障检查及维修在维修主回路采用错位选触无环流可逆调速驱动系统的数控车床中所遇到的部分故障及处理方法。

①. 故障现象：1.8m卧车在点动时，花盘来回摆动。

检查：测量驱动控制系统中的±20V直流稳压电源的纹波为4V峰峰值，大大超过了规定的范围。

分析：在控制系统的放大电路中，高、低通滤波器可以滤掉，如：测速机反馈，电流反馈，电压反馈中的各次谐波干扰信号，但无法滤除系统本身直流电源电路中的谐波分量，因它存在于整个系统中，这些谐波进入放大器就会使放大器阻塞，使系统产生各种不正常的现象。

在点动状态下，因电机的转速较低，这些谐波已超过了点动时的电压值，造成了系统的振荡，使主轴花盘来回摆动，而且一旦去除谐波信号，故障马上消失。

处理：将电压板中的100MF和1000MF滤波电容换下焊上新电容，并测量纹波只有几个毫伏后将电源板安装好，开机试运行，故障消除。

②. 故障现象：5m立车在运行加工中发出哐哐声后，烧保险。

检查：发现5FC5FG、5RG5RQ正反组全无脉冲输出(线路见图2)，测量结果，IC7反相器损坏，又发现1FG1FC输出波形较其他波形幅值低得多。

分析：5m立车主驱动直流电机的驱动电压由晶闸管全控桥反并联整流电路提供。

12路触发脉冲中，有两路消失，另一路触发脉冲的幅值较其它正常触发脉冲要短三分之一，当出现哐哐的齿轮撞击声时，误以为液压马达联轴节处出现了问题，但过了一会儿两路保险丝烧坏，实际上，在这次故障的前一段时间里已烧过两次保险，当时只认为是偶然的电网不稳造成，因换上保险丝后，故障就消除了。

由于5m立车加工运行时的转速较低，虽然可控硅整流电路是桥式整流，但是线路中触发脉冲丢失和幅值小同时存在时，也会造成电流不连续，输出的电压不稳，从而使电机的转速不稳。

cnc数控机床基本故障诊断流程
CNC数控机床的基本故障诊断流程如下：
1. 初步观察：通过目测机床状况，查看有无明显异常如报警信息、零部件损坏等。

2. 自诊断功能利用：启动机床时，系统自动运行自诊断程序，通过报警显示和状态指示灯快速定位故障区域。

3. 直观检查：通过手摸、耳听、鼻闻等感官检查，结合通电试验排查电气、机械部件。

4. 模块替换法：更换疑似故障模块，验证故障是否转移以确定故障点。

5. 现场复现与分析：重现故障场景，结合机、电、液技术人员共同分析，运用逻辑推理判断故障原因。

6. 硬件检测与备件替换：对相关线路板、元件进行检测，必要时使用备件替换法缩小故障范围。

7. 系统运行测试：对机床进行功能测试，确认修复后的稳定性
与准确性。
