耐腐蚀复合材料管道-钢骨架高密度聚乙烯塑料复合管道

钢骨架聚乙烯塑料复合管管道工程技术规程一、总则1.1 适用范围本规程适用于城市给排水、市政工程、建筑工程、农村供水、燃气管道等领域，用于规范钢骨架聚乙烯塑料复合管（以下简称钢塑管）的安装和验收工程。

1.2 安装单位本规程适用于钢塑管的安装单位。

1.3 规程依据本规程依据相关国家标准和行业规范进行制定。

二、材料和设备2.1 钢塑管2.1.1 钢塑管应符合国家标准或企业标准的要求，并应具有相关的检验证明。

2.1.2 钢塑管应具有平整、无明显凸起或陷坑、无裂纹、无气泡等缺陷。

2.1.3 钢塑管的熔接接口应符合相关标准和要求，并应具有相关的检验证明。

2.2 管接头2.2.1 管接头应符合国家标准或企业标准的要求，并应具有相关的检验证明。

2.2.2 管接头应具有平整、无明显凸起或陷坑、无裂纹、无气泡等缺陷。

2.2.3 管接头的安装应符合相关标准和要求，并应具有相关的检验证明。

2.3 设备2.3.1 安装设备应符合国家标准或企业标准的要求，并应具有相关的检验证明。

2.3.2 安装设备应具有稳定性、可靠性等特点。

2.3.3 安装设备应进行定期检修和维护，并应具有相应的检验证明。

三、安装工程3.1 前期准备3.1.1 在进行安装工程前，应现场勘测和确定钢塑管的敷设方案。

3.1.2 确定钢塑管的敷设深度，并对敷设区域进行挖沟和填土加固等预处理工作。

3.2 管道敷设3.2.1 钢塑管的敷设应按照相关标准和要求进行，确保管道敷设的平整、直线和水平。

3.2.2 在钢塑管敷设过程中，应注意防止管道的损坏和弯曲变形等情况。

3.2.3 钢塑管的敷设深度应符合相关标准和要求，并应加固填土，保证管道的稳定性。

3.3 管接头安装3.3.1 管接头的安装应符合相关标准和要求，并应按照相关规程进行。

3.3.2 管接头的安装应保证其牢固、密封和无泄漏。

3.3.3 管接头的安装应进行检验和验证，确保其符合相关标准和要求。

3.4 管道维护和保养3.4.1 钢塑管应定期进行检查和维护，防止管道的损坏和泄漏等情况。

钢骨架聚乙烯塑料复合管文件编号：HCIL/ENG/JV/004版本： 1日期：2003年12月港华投资有限公司工程部目录1、前言：关于钢骨架聚乙烯塑料复合管2、对SPE管的初步意见3、钢骨架聚乙烯复合管（SPE）的运行维护指引4、SPE系统的应用评估报告前言：关于钢骨架聚乙烯塑料复合管钢骨架聚乙烯塑料复合管（SPE管）是今年我国新开发的一种新型管材，其结构为内外两层聚乙烯层，中间夹以钢丝缠绕的骨架。

《城镇燃气设计规划》GB50028-P3的2002年修订版已将SPE管列入为中压和低压燃气管到的管材之一。

现时武汉天然气有限公司及番禺港华已分别试安装约20公里及2公里，正在观察其在运行中的优点及缺点。

香港中华煤气及港华投资亦有跟进此新管材，并形成初步意见列于附表，可供各合资公司参考。

SPE管技术尚有很大发展空间及作进一步完善，港华投资会继续从武汉天然气有限公司、番禺港华及其他渠道收集资料后向各合资公司汇报，作为各老总选择管材时的参考。

对SPE管的初步意见（只供港华燃气公司内部传阅）1、SPE管具有PE管的一些优点，如：重量轻、耐腐蚀和“全焊接”连接。

2、SPE管柔韧性不如PE管，在急转角或地下有障碍的地方敷设时可能发生困难。

并且，由于没有SPE盘管应用，意味着没有接头的长管段是不可能的。

3、由于SPE管的商业应用才只有5年，可用的管件品种受到限制，如：CJ/T126-2000中没有大管（≥φ350mm）90°弯头的规格，现时供应商只可提供按他们企业标准生产的这类弯头。

4、SPE管没有对接熔合方式，供应商推荐的是电熔连接和法兰连接，电熔方式存在两种形式管端（平口和锥形口），这易产生混淆和人工操作错误。

5、由于电熔程序较复杂和缺少全自动熔接设备，因此对SPE管电熔接的技能水平和工作态度要求较高。

另外，断管后处理暴露的金属也是一个技能要求较高的工序。

6、一些适用于PE管的非开挖技术不能应用于SPE管，如：定向钻和锻膜套管等。

钢骨架塑料复合管与PE塑料管的比较聚乙烯(PE)塑料管国际上是在20世纪60年代首次使用,而在1988年SLOVY公司研制出PElOO管材专用料以后,、才提高了管材的许用应力,使得管材能在同样使用压力下减少壁厚,减少材料消耗,从而增强了PE管的应用优势,PE管以其质轻、光滑（摩擦系数小）、不结垢、不结腊、不结露、耐腐蚀性能好、无污染（可输送饮用水）、低阻、绝缘、有很好的柔韧性和抗冲击能力、有很好的耐磨性、使用寿命长、安装方便等优点在目前的管道市场上应用比较广泛。

但是PE 管自身也存在很多缺点如强度低（一般使用压力≤1.0MPa）、刚性差、耐温性差（使用温度≤50℃）、线膨胀系数大、易燃、不易寻找、存在蠕变及快速开裂等。

钢骨架塑料复合管的独特结构造就了其集钢塑两种管材的优点于一身，与PE管相比，在抗蠕变性与持久机械强度、耐温性能、耐冲击性、热膨胀性能、抗快速开裂、自示踪性、价格等方面都有明显的优势，具体如下：（1）抗蠕变性能好，持久机械强度高：由于塑料在常温及应力作用下会发生蠕变,在较高持久应力下会发生脆性断裂，因此纯塑料管材的许用应力及承压能力很低。

而钢材的机械强度约是热塑性塑料的10倍左右，且在塑料使用温度范围内十分稳定,不发生蠕变。

将钢骨架与塑料复合后，钢骨架可有效地约束塑料的蠕变，使塑料本身的持久强度也大大地提高。

因此钢骨架塑料复合管管材的许用环应力比塑料管材提高了近1倍。

钢骨架塑料复合管与PE80及PE100纯塑管蠕变实验数据对比如下表：注：PE80、PE100均为北欧化工产品，材料牌号为HE3470、HE3490。

根据试验结果，美国实验室初步认定有可能蠕变可以不用来作为确定该管材持久强度的控制参数，钢骨架塑料复合管的蠕变曲线可能如图1.7所示，为一斜度较低且可能无拐点的直线，接近钢材的性能。

图1.7钢骨架塑料复合管的蠕变曲线(2) 耐温性能好：塑料管材的强度在其使用温度范围内一般随温度提高而降堤，温度每提高10℃其强度约降低10%以上。

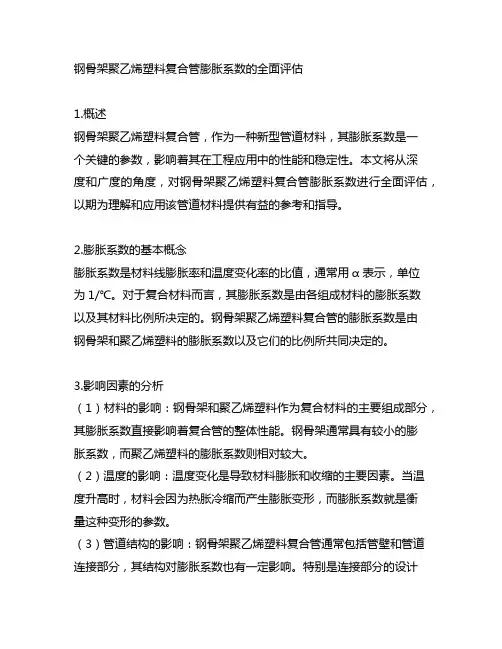

钢骨架聚乙烯塑料复合管膨胀系数的全面评估1.概述钢骨架聚乙烯塑料复合管，作为一种新型管道材料，其膨胀系数是一个关键的参数，影响着其在工程应用中的性能和稳定性。

本文将从深度和广度的角度，对钢骨架聚乙烯塑料复合管膨胀系数进行全面评估，以期为理解和应用该管道材料提供有益的参考和指导。

2.膨胀系数的基本概念膨胀系数是材料线膨胀率和温度变化率的比值，通常用α表示，单位为1/℃。

对于复合材料而言，其膨胀系数是由各组成材料的膨胀系数以及其材料比例所决定的。

钢骨架聚乙烯塑料复合管的膨胀系数是由钢骨架和聚乙烯塑料的膨胀系数以及它们的比例所共同决定的。

3.影响因素的分析（1）材料的影响：钢骨架和聚乙烯塑料作为复合材料的主要组成部分，其膨胀系数直接影响着复合管的整体性能。

钢骨架通常具有较小的膨胀系数，而聚乙烯塑料的膨胀系数则相对较大。

（2）温度的影响：温度变化是导致材料膨胀和收缩的主要因素。

当温度升高时，材料会因为热胀冷缩而产生膨胀变形，而膨胀系数就是衡量这种变形的参数。

（3）管道结构的影响：钢骨架聚乙烯塑料复合管通常包括管壁和管道连接部分，其结构对膨胀系数也有一定影响。

特别是连接部分的设计和处理，直接关系到复合管道在不同温度和压力下的使用稳定性。

4.值得注意的研究成果与发展趋势在复合管道材料领域，对钢骨架聚乙烯塑料复合管膨胀系数的研究已经取得了一些成果。

通过实验和数值模拟相结合的方法，科研人员对复合管道的膨胀特性进行了深入研究，为实际工程应用提供了可靠的数据支持。

随着相关领域的不断发展，复合材料在管道领域的应用也将越来越广泛，因此对于膨胀系数的研究和应用价值也会更加凸显。

5.个人观点和理解钢骨架聚乙烯塑料复合管的膨胀系数是一个结合了材料性质、结构设计和工程应用等多方面因素的综合参数。

在实际工程中，合理把握和应用该参数，对于确保管道的安全稳定运行具有重要意义。

未来，我期待通过进一步深入的学习和实践，能够更好地掌握和应用复合管道材料的膨胀系数，为工程实践贡献自己的一份力量。

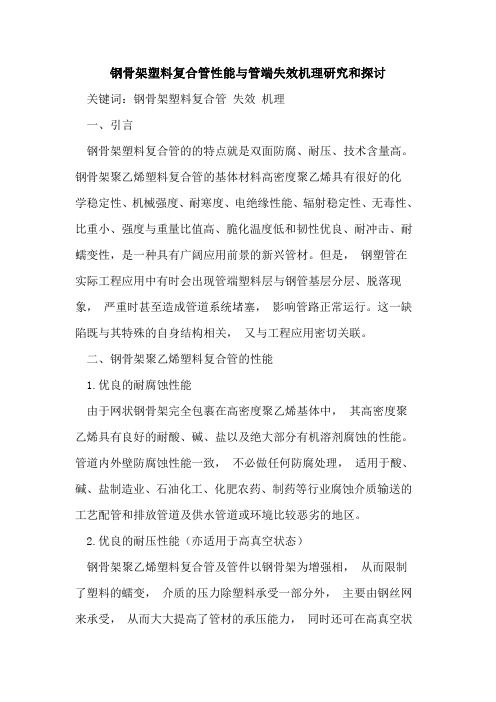

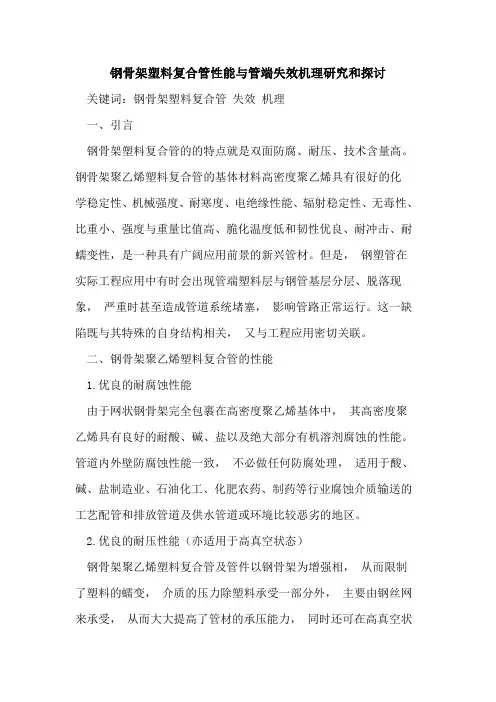

钢骨架塑料复合管性能与管端失效机理研究和探讨关键词：钢骨架塑料复合管失效机理一、引言钢骨架塑料复合管的的特点就是双面防腐、耐压、技术含量高。

钢骨架聚乙烯塑料复合管的基体材料高密度聚乙烯具有很好的化学稳定性、机械强度、耐寒度、电绝缘性能、辐射稳定性、无毒性、比重小、强度与重量比值高、脆化温度低和韧性优良、耐冲击、耐蠕变性，是一种具有广阔应用前景的新兴管材。

但是，钢塑管在实际工程应用中有时会出现管端塑料层与钢管基层分层、脱落现象，严重时甚至造成管道系统堵塞，影响管路正常运行。

这一缺陷既与其特殊的自身结构相关，又与工程应用密切关联。

二、钢骨架聚乙烯塑料复合管的性能1.优良的耐腐蚀性能由于网状钢骨架完全包裹在高密度聚乙烯基体中，其高密度聚乙烯具有良好的耐酸、碱、盐以及绝大部分有机溶剂腐蚀的性能。

管道内外壁防腐蚀性能一致，不必做任何防腐处理，适用于酸、碱、盐制造业、石油化工、化肥农药、制药等行业腐蚀介质输送的工艺配管和排放管道及供水管道或环境比较恶劣的地区。

2.优良的耐压性能（亦适用于高真空状态）钢骨架聚乙烯塑料复合管及管件以钢骨架为增强相，从而限制了塑料的蠕变，介质的压力除塑料承受一部分外，主要由钢丝网来承受，从而大大提高了管材的承压能力，同时还可在高真空状态下使用。

钢骨架聚乙烯塑料复合管的耐压等级从5.0mpa～1.0mpa，耐压安全系数大于1.6。

3.优良的耐磨性能由于高密度聚乙烯具有保持原有形状的特性——弹性记忆效应，当高速流动的固体颗粒撞击在塑料内壁上时，其能量被高密度聚乙烯材料本身吸收，即使有小的划痕，由于弹性记忆效应也可愈合。

钢骨架聚乙烯塑料复合管的耐腐蚀能力为普通钢管的4～6 倍以上，为不锈钢或衬塑管的3 倍以上，为玻璃钢管的2～3倍以上。

4.内壁光滑、降低能耗钢骨架聚乙烯塑料复合管内壁保持了塑料管表面光滑不易结垢的特点，其内壁绝对粗糙度为0.01mm，摩擦系数小，并且在使用年限内不会随时间改变。

钢骨架聚乙烯塑料复合管外径及厚度下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!钢骨架聚乙烯塑料复合管作为一种新型的管道材料，具有良好的耐腐蚀性能和高强度，被广泛应用于市政管道工程、石油化工行业以及农村供水等领域。

钢骨架聚乙烯塑料复合管外径及厚度一、引言钢骨架聚乙烯塑料复合管是一种新型管材，具有结构轻、强度高、耐腐蚀等优点，广泛应用于市政管网、石油化工、矿山排水等领域。

其外径及厚度是管材的重要参数，直接影响管材的使用性能和工程应用。

本文将从材料选用、外径设计及厚度选择等方面进行分析。

二、材料选用1.轴向增强的聚乙烯塑料复合管以钢带为主要骨架，聚乙烯塑料为主要材料，具有较高的抗拉强度和刚度，能够承受较大的内外压力。

同时，聚乙烯材料的耐腐蚀性和耐磨性能也较好，适用于各种环境条件下的使用。

三、外径设计1.外径是管材的重要参数之一，直接影响着管材的承载能力和连接方式。

钢骨架聚乙烯塑料复合管的外径设计需要考虑到管道的使用条件，包括管道的输送介质、内外压力、环境温度等因素。

一般来说，较大外径的管道承载能力更高，但对于输送介质粘度较小的情况下，可适当减小外径以节约材料和降低成本。

四、厚度选择1.管材的厚度主要影响着管道的抗压和抗外力能力，同时也需要考虑材料的使用寿命和成本等因素。

一般来说，较薄的管材成本更低，但抗压能力较差，使用寿命较短；较厚的管材成本更高，但抗压能力更强，使用寿命更长。

因此，在进行厚度选择时需要兼顾应力分析和成本效益，综合考虑管道的实际使用情况，选择合适的厚度。

五、总结钢骨架聚乙烯塑料复合管的外径及厚度设计是管材设计的重要内容，直接影响着管道的使用性能和工程应用。

在日常生产中，需要根据实际应用情况，进行合理的外径设计和厚度选择，以确保管道的安全可靠、成本合理。

同时，也需要不断进行研究和改进，提高管材的技术水平和市场竞争力。

HDPE钢丝网骨架复合管钢丝网骨架聚乙烯复合管也称：钢丝网管、钢丝网骨架塑料复合管、钢骨架增强塑料复合管、钢骨架管、钢骨架塑料复合管、PSP管、SRTP管、STSCP管、SPE管。

钢丝网骨架聚乙烯复合管分三层结构，即芯管、钢丝层、外PE 层。

其中芯管和钢丝缠绕层是用于承受管材内压，外PE层主要是用于焊接连接。

芯管和外PE层均采用PE80/PE100级原料进行热熔挤出成型，钢丝缠绕层采用HDPE改性材料与左右正反缠绕钢丝组成，该改性HDPE与HDPE在加热条件下能熔融为一体。

同时，其极性键与钢有极强的粘接性能(200N/25mm，ASTMD903)。

由于采用了优质的材质和先进的生产工艺，使之具有更高的耐压性能，同时，该复合管具有优良的柔性，更适用于长距离埋地用供水、输气管道系统。

接下来咱们一起看看管道安装注意事项：1、检验：施工前应对管材、管件进行检验，是否符合标准要求，如外观、尺寸、及其他要求，不符合要求的一列不许投入到使用中。

2、下料：由于管道的转弯、开三通与变径时，需要待定的长度，根据所需图纸设计的长度尺寸，将管材截断。

管长应考虑管件的承插深度、管口打磨余量（切割平整的可不予考虑）3、封口：切割管材端口使用PE焊条用焊枪进行手工塑料热堆焊将钢丝遮盖，焊条应尽可能平滑，端面严禁钢丝暴露。

冷却后将翻边打磨，以免影响安装。

4、去氧化层：为了提高熔接性能，管材的熔接面需去氧化层，采用千叶片打磨处理，去氧化层时应均匀打磨整个周边，面面俱到，不允许漏刮，刮削长度大于管件承插深度30MM。

dnllO以下口径的管材最好采用玻璃片削刮。

管件内壁同样的需做清洁处理，小口径的采用酒精擦洗，大口径的可采用刮去表皮处理，由于管件内壁布有铜丝，也可采用软磨片电磨，避免磨到加热丝。

5、酒精（丙酮）擦洗：打磨后要用带酒精（95度以上）或丙酮的清洁抹布或棉纱做好内外管材、管件表面的清洁，使熔接面不许有泥、油、及其它脏物。

抹布或棉纱在使用过程中弄脏时，必须要及时用清水洗干净。

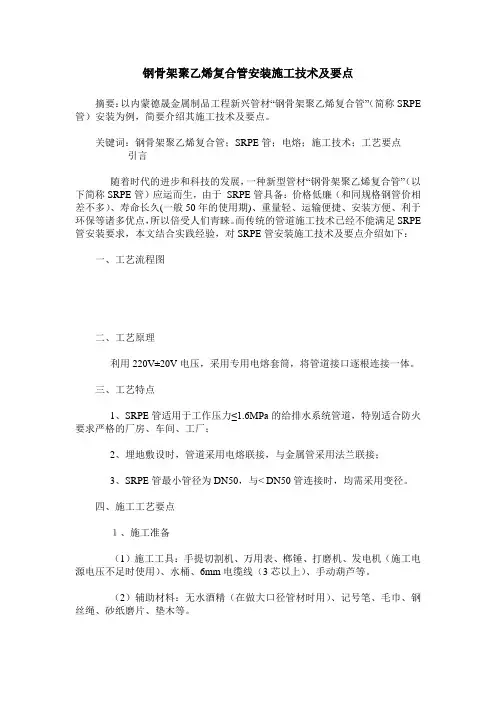

钢骨架聚乙烯复合管安装施工技术及要点摘要：以内蒙德晟金属制品工程新兴管材“钢骨架聚乙烯复合管”（简称SRPE 管）安装为例，简要介绍其施工技术及要点。

关键词：钢骨架聚乙烯复合管；SRPE管；电熔；施工技术；工艺要点引言随着时代的进步和科技的发展，一种新型管材“钢骨架聚乙烯复合管”（以下简称SRPE管）应运而生，由于SRPE管具备：价格低廉（和同规格钢管价相差不多）、寿命长久(一般50年的使用期)、重量轻、运输便捷、安装方便、利于环保等诸多优点，所以倍受人们青睐。

而传统的管道施工技术已经不能满足SRPE 管安装要求，本文结合实践经验，对SRPE管安装施工技术及要点介绍如下：一、工艺流程图二、工艺原理利用220V±20V电压，采用专用电熔套筒，将管道接口逐根连接一体。

三、工艺特点1、SRPE管适用于工作压力≤1.6MPa的给排水系统管道，特别适合防火要求严格的厂房、车间、工厂；2、埋地敷设时，管道采用电熔联接，与金属管采用法兰联接；3、SRPE管最小管径为DN50，与< DN50管连接时，均需采用变径。

四、施工工艺要点１、施工准备（1）施工工具：手提切割机、万用表、榔锤、打磨机、发电机（施工电源电压不足时使用）、水桶、6mm电缆线（3芯以上）、手动葫芦等。

（2）辅助材料：无水酒精（在做大口径管材时用）、记号笔、毛巾、钢丝绳、砂纸磨片、垫木等。

2、管材、管件的验收（1）接受管材、管件必须进行验收。

验收内容包括：产品合格证、质量保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质量等。

（2）验收管材、管件时，应在同一批中抽样，并按现行企业标准《钢骨架塑料复合管及管件检验标准》的规定内容进行检查，必要时进行全面测试。

3、管材、管件的存放（1）管材管件应存放在通风良好、温度不超过40℃的库房或简易场地。

不允许与火焰及高温物体接触。

若存放时间较长则应有遮盖物。

（2）管材应水平堆放在平整的支撑物或地面上，堆放高度不宜超过1.5m。
