ZL100型装载机液压转向系统故障诊断与排除参考文本

分析装载机液压动力转向系统异响的故障诊断与排除王志军摘㊀要：液压动力转向系统是装载机常用的转向操作部分，利用液体压强原理操纵转向，能够减少摩擦，提升灵活性以及轻便性，对于驾驶员操作非常顺畅，增加操作舒适感㊂同时，由于常年使用或者操作不当，液压动力转向系统会产生一些问题，其中异响便是最常见的问题㊂液压转向系统异响，比较轻微的情况下，进行简单检查维护即可，在严重情况下，会影响机器正常使用甚至造成危险，应当引起广泛关注㊂文章对于装载机液压转向系统异响进行分析诊断，并且探索故障排除原因以及措施，对于装载机液压转向正常使用具有指导意义㊂关键词：装载机；液压动力转向系统；异响故障；诊断；排除一㊁引言随着国家经济建设不断推进，装载机在日常生产生活中的应用不断提升，人们对于装载机的功能要求不断多样化，由最初的装载基本需求到驾驶舒适度以及效率的要求，需要不断改进装载机的各项技术，其中对于转向操作，精准性㊁灵活性以及轻便性的要求不仅提升驾驶的安全度和舒适度㊂装载机转向系统一般包括机械系统和液压系统，机械系统操作比较刻板，容易产生偏差，液压系统更加灵活普遍适用各种机械㊂但是，液压转向系统在实际操作过程中也会产生一些问题，转向沉重㊁转向偏差或者异响等㊂针对异响，需要对机器的各个部件进行检查以及轴承之间的连接部分进行检查，这些都可能引起故障发生，进行诊断排除，保障机械正常运行㊂二㊁装载机液压动力转向系统异响故障及其原因分析当装载机液压转向系统发生异响时，需要专业人士对装载机液压转向系统进行全面检查，确定发生异响的部位以及原因，从根源上维修部件，使得液压动力转向系统正常工作㊂（一）转向油泵维修及更换不合理一般情况下，装载机在直线行驶过程中不会出现异响，转向时发生异响首先要排除的就是转向油泵的因素㊂由于渗油问题或者其他原因，进行转向助力液与转向油泵的更换比较常见㊂转向油泵在进行维护及更换时不合理的操作容易产生与其他部件的摩擦，从而产生异响，及时调整即可㊂（二）空气混入系统在进行装载机操作过程中，容易出现空气混入液压转向系统或者助力转向液缺失的现象，都会改变液压系统中的压强分布㊂在进行转向操作时，由于对于空气的挤压，导致发出异响，或者由于助力液缺失，对于助力液空闲部分进行挤压，也会产生异响㊂（三）堵塞与变形问题液压动力转向系统，不仅包括转向油泵等重要部件，还包括转向油管㊁控制阀以及油泵驱动带等连接中枢部件㊂助力油长时间在转向油管中留存，容易产生沉积，发生堵塞现象，在进行转向操作时，发出异响；转向流量控制阀容易出现失效现象，在转向时，不运转就会发出异响；油泵驱动带在较长时间的拉伸过程中，容易发生松弛现象，堆积在系统中，在进行转向操作时由于挤压容易发生异响㊂三㊁装载机液压动力转向系统异响故障诊断及排除（一）装载机液压动力转向系统异响故障的诊断首先，检查助力液储油罐油液㊂检查助力液储油罐，通过测量助力液的液面是否符合标准，确定助力液是否充足；通过观察助力液气味和颜色确定是否质量良好；观察助力液表面是否存在气泡，判断是否有空气进入；检查转向油泵是否漏油以及磨损程度，确定是否需要更换转向油泵；其次，检查转向油泵驱动带是否松弛，通过测量驱动带作用力以及挠度，确定驱动带的韧性，尤其是Ｖ形带更加能够说明驱动带的使用情况㊂最后，检查液压动力转向系统中的支架与带轮螺栓松动问题㊂液压转向系统中包含大量支架和螺栓，容易发生变形以及生锈，需要经常检修减少摩擦，也会减少异响的发生㊂（二）装载机液压动力转向系统异响故障的排除首先，提升转向动力油液质量㊂转向动力油液对于转向动力系统十分重要，要时刻保障油液的充足以及质量㊂驾驶人员要定期对油液进行检查更换，发现不足要及时补充，可以通过更换油泵或者拆下油软管等方式进行更换；同时还要注意保障油液的质量，进行灌注之前要选取高质量的油液，同时还要避免长时间的不更换导致油液的沉积㊂其次，严格执行更换动力油液程序㊂在进行动力油液更换时，需要对原油进行排除，并及时清理油泵管路，再重新灌注油液㊂在进行原油排除操作时，要注意排除干净，避免出现新旧油液混加使用；进行油泵管路清洗时，要注意反复清洗使管路通畅，一般清洗三次左右；在进行加油操作时，使用抽油机操作，保障加油顺利进行，避免空气混入㊂最后，液压动力转向系统排气操作㊂添加油液操作时，尽可能多的进行方向盘转向操作，观察在不同角度油液的液面，保障油液液面始终处于最大值界限，有助于空气的排除㊂同时，还要观察处于怠速状况下，油液的液面是否处于最大值，有助于减少异响发生㊂严谨的操作能够大大降低空气的进入，大大降低异响的发生，在注油环节可以最大限度地降低空气混入对于异发生的影响㊂四㊁结语综上所述，装载机液压动力转向系统是常用的操作设施，对于驾驶的灵活性㊁安全性以及舒适性具有重要作用㊂在实际操作过程中，需要加强对于转向油泵㊁管线㊁控制阀以及螺栓的检修，减少异响的发生，保障装载机的正常运行，助力国家经济社会建设㊂参考文献：［１］莫雄超，梁振国，王允．装载机定变量与全变量液压系统节能效果研究［Ｊ］．建筑机械，２０１９（７）：４９－５１．［２］刘勃良．滑移装载机行走系统功率特性研究［Ｄ］．长春：吉林大学，２０１５．［３］邵国荣．装载机的液压动力转向系统［Ｊ］．工程机械，１９９４（５）：２２－２４，４０．作者简介：王志军，秦皇岛港股份有限公司流动机械分公司㊂０８１。

汽车液压动力转向常见的故障诊断与排除汽车液压动力转向系统是现代汽车中常见的一种转向系统，它使用液压力来辅助驾驶员转动方向盘，从而降低转向的力度，提高驾驶舒适性和安全性。

液压动力转向系统在使用过程中也会出现各种故障，这些故障会影响驾驶安全和舒适性，因此及时进行故障诊断和排除十分重要。

本文将介绍汽车液压动力转向系统常见的故障、诊断方法和排除方法。

1. 故障一：方向盘转动力度过大诊断方法：（1）检查转向助力油液是否正常：打开液压油箱盖，检查液压油的量是否符合要求，液压油是否清澈，无异物。

（2）检查转向助力泵是否正常：启动引擎，将车轮转向最大，听液压泵是否有异常声音，检查泵的输出压力是否正常。

（3）检查转向助力器和转向节是否正常：检查转向助力器是否正常运转，转向节是否生锈或者卡滞。

排除方法：（1）补充或更换液压油：如果发现液压油量不足，应该及时补充液压油，如果液压油有异物或者颜色不正常，应该更换液压油。

（2）更换转向助力泵：如果液压泵异常声音大，或者输出压力不正常，应该更换液压泵。

（3）更换或维修转向助力器和转向节：如果转向助力器有损坏或者转向节有卡滞，应该及时更换或维修。

2. 故障二：转向不准确或者不稳定诊断方法：（1）检查转向连杆和球头是否磨损：检查转向连杆和球头的磨损情况，如果发现磨损应该及时更换。

（2）检查转向助力电机是否正常：检查转向助力电机的连接是否良好，电机是否正常工作。

3. 故障三：方向盘抖动诊断方法：（1）检查转向连杆和球头是否磨损：同故障二的诊断方法。

（2）检查转向助力油液是否有气泡：检查液压油是否产生气泡，如果有气泡应该及时排气。

排除方法：（1）更换转向连杆和球头：同故障二的排除方法。

（2）排气：通过排气工具或者排气阀排除液压油中的气泡。

排除方法：（1）更换转向连杆和球头：同故障二的排除方法。

（2）更换转向助力器和转向泵：如果发现转向助力器和转向泵有异响，应该及时更换。

汽车液压动力转向系统的故障诊断和排除需要仔细检查和分析，特别是注意检查液压油的质量和量是否符合要求，查清转向助力泵、助力器、电机和转向节是否正常运转。

最新整理ZL100型装载机液压转向系统故障诊断与排除一台ZL100型装载机发动机低速时转向反应缓慢，特别是急转弯时更明显，当加大发动机油门、提高转速时，上述现象消失。

询问操作手，了解近期除了日常保养，液压系统没做调整维修。

现场观察，没发现机械铰接部位有变形、松旷、裂纹现象，转向器、转向泵、转向缸等也没有漏油现象。

打开油箱检查液压油，液位正常，油质良好。

试车也没听到泵的吸空噪声及异响。

在没有详细分析之前对液压系统元件盲目拆卸、调整是决不允许的。

我们采用逻辑分析故障诊断法，首先在弄清液压系统的传动原理、结构特点、各元件在系统中的作用、系统中的有关参数及实际液压系统布置情况的基础上，结合故障特点，用推理的方法合乎逻辑地分析、判断，有目的、有方向的缩小可疑范围，排除可能的故障原因，确定故障区域，直至某个元件，最后加以排除。

找来液压系统原理图进行分析(见图1)。

依据液压传动的工作原理，负载的大小决定了系统的压力，负载的运动速度仅与流量有关而与压力无关。

液压转向沉重，是于压力不足，而转向慢是于流量不够。

1-转向液压泵；2-辅助供油泵；4-流量转换阀；5-溢流阀；6-转向阀；7-单向节流阀；8-转向液压缸图１液压系统根据经验，液压系统出现转向沉重，多数是于溢流阀调定压力低或转向泵、转向器、转向缸等内漏引起。

于内漏使压力达不到额定值或压力建立迟缓，于内漏使流量减小，表现为空负载或轻负载时转向轻，重负载时沉重，或慢转时轻、快转时沉。

而此时的故障现象与以往不同。

我们在工作缸的两接头处分别接一压力表，重新试车。

在轻重不同负载下，发动机低速与高速时快打比慢打方向压力表值略高一点。

此作出判断，故障的主要原因是于发动机低速时流量小引起的。

我们拆卸流量转换阀组，发现阀芯密封性能下降、弹簧弹力不够。

糕蒸燮麟瀵ｉｉ鬻ｉｉ；ｉｌ鬻ｉｌｉｉｉ》！ｌＩ嘲ｌＡｕ．ｏＭｏ。

忆。

ＭＡＩ。

．。

ＮＡ。

ｃ。

液压动力转向系统常见故障诊断与维修液压式动力转向系统的故障除传统转向系统的故障外，常见的主要有因液压传动部分泄漏、渗入空气，转向油泵不良，控制阀失效等引起的转向沉重、行驶跑偏等。

由于影响汽车转向效能的因素很多，若想找出故障的确切原因，从而避免不必要的测试和修理，就必须采用正确的诊断方法。

诊断过程的第一步为全面观察（目测），记下所有不正常的情况，譬如轮胎气压、传动带、油管等，要特别注意转向传动机构。

大多数，隋况下，车主较少担心转向器和转向油泵出问题。

使发动机怠速运转２～３ｒａｉｎ，先将方向盘在两极限位置之间转动数次，再检查储油罐中的液面高度，这样可使油液温度上升至正常工作状态，从而使读数更加准确。

仔细检查油液状态，看是否有固体颗粒和水等杂质混入，发现上述任何一种情况或发现油液有焦灼昧，应先用液流ｊ中洗转向系后再进行维修。

如果在目测中发现缺陷，路试之前先不要理会，否则会改变车况，并使最后的诊断变得更加困难。

当然，若是转向传动机构有故障或存在会使行车发生事故的情况除外。

观察完毕后，要进行路试，以进一步确诊。

路试后若发现问题，还须进行某些测试，以便找出确切原因，否则会导致误诊和进行不必要的零部件更换。

另外，要遵循维修手册上的规定，只靠猜测不能得出正确的结论。

下面结合一些典型案例说明液压动力转向系统常见故障的诊断与维修。

１．转向沉重或助力不足现象：操作方向盘时感觉沉重，转向助力不足或方向盘转不动。

口山东／孙宝林张英华原因：油泵皮带松动：储油罐油面低；转向器与转向柱没有对正；各连接处松动；轮胎充气不当；流量控制阀卡住；油泵输出压力不够；油泵内泄漏过大；转向器内泄漏过大。

诊断：按规定调整油泵皮带张力；加油至规定油面高度，如油面过低，检查所有管路和接头，拧紧松动的接头：对正转向器和转向柱，松开夹紧螺栓，正确地装配；按规定压力给轮胎充气；进行油压试验，或对整个动力转向系统进行测试。

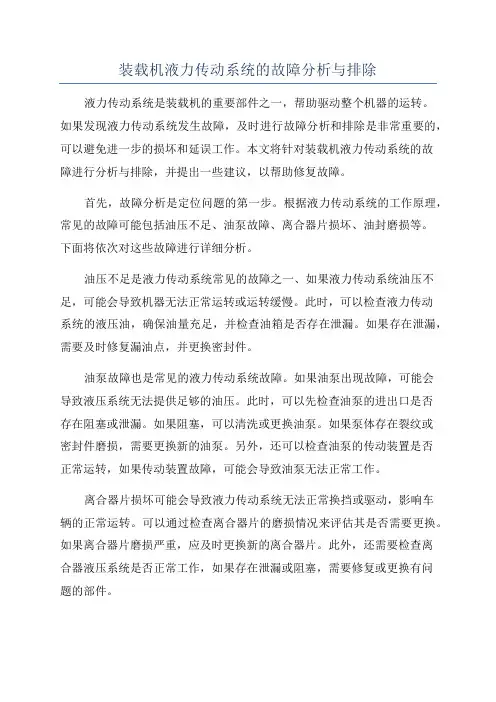

装载机液力传动系统的故障分析与排除液力传动系统是装载机的重要部件之一，帮助驱动整个机器的运转。

如果发现液力传动系统发生故障，及时进行故障分析和排除是非常重要的，可以避免进一步的损坏和延误工作。

本文将针对装载机液力传动系统的故障进行分析与排除，并提出一些建议，以帮助修复故障。

首先，故障分析是定位问题的第一步。

根据液力传动系统的工作原理，常见的故障可能包括油压不足、油泵故障、离合器片损坏、油封磨损等。

下面将依次对这些故障进行详细分析。

油压不足是液力传动系统常见的故障之一、如果液力传动系统油压不足，可能会导致机器无法正常运转或运转缓慢。

此时，可以检查液力传动系统的液压油，确保油量充足，并检查油箱是否存在泄漏。

如果存在泄漏，需要及时修复漏油点，并更换密封件。

油泵故障也是常见的液力传动系统故障。

如果油泵出现故障，可能会导致液压系统无法提供足够的油压。

此时，可以先检查油泵的进出口是否存在阻塞或泄漏。

如果阻塞，可以清洗或更换油泵。

如果泵体存在裂纹或密封件磨损，需要更换新的油泵。

另外，还可以检查油泵的传动装置是否正常运转，如果传动装置故障，可能会导致油泵无法正常工作。

离合器片损坏可能会导致液力传动系统无法正常换挡或驱动，影响车辆的正常运转。

可以通过检查离合器片的磨损情况来评估其是否需要更换。

如果离合器片磨损严重，应及时更换新的离合器片。

此外，还需要检查离合器液压系统是否正常工作，如果存在泄漏或阻塞，需要修复或更换有问题的部件。

油封磨损也可能会导致液力传动系统发生故障。

如果油封磨损，可能会导致液力传动系统发生泄漏。

可以通过检查油封的状态来判断其是否磨损。

如果发现油封磨损，需要及时更换新的油封，并检查密封圈是否正常。

在排除故障时，首先需要确认故障是否由液力传动系统引起，并对具体故障进行分析。

可以通过检查液力传动系统的液压油和油泵，离合器片和油封等来判断故障的原因。

根据具体情况选择相应的修复方法，例如清洗组件、更换密封件或更换部件等。

汽车液压动力转向常见的故障诊断与排除【摘要】汽车液压动力转向系统在行驶中起着至关重要的作用，但常常会出现各种故障。

本文将对液压转向系统的工作原理进行介绍，并分析常见的故障及排除方法。

转向助力失效可能导致驾驶困难，需要及时检修。

转向力过大会影响驾驶操控，需要检查液压油是否充足。

转向方向不稳定可能是由于转向系统的漏油或气泡引起，需及时维修。

转向机构异响可能是由于零部件磨损引起，需要更换零件。

定期维护保养液压转向系统至关重要，可以减少故障的发生。

建议车主及时检查转向系统，确保安全驾驶。

【关键词】汽车、液压、动力转向、常见故障、诊断、排除、工作原理、转向助力失效、转向力过大、转向方向不稳定、转向机构异响、总结、建议、维护保养。

1. 引言1.1 汽车液压动力转向常见的故障诊断与排除汽车液压动力转向系统是现代汽车上常见的一种转向系统，它通过液压传动实现对车辆转向的辅助。

在日常使用中，这种系统也会出现一些常见的故障，如转向助力失效、转向力过大、转向方向不稳定和转向机构异响等。

这些故障如果不及时诊断和排除，将会影响车辆的驾驶安全和驾驶体验。

在进行故障诊断时，首先需要了解液压转向系统的工作原理。

该系统通过液压泵、液压缸和液压储液罐等部件共同工作，为驾驶员提供转向助力。

当系统出现故障时，驾驶员可能会感觉到转向助力失效，转向力过大，转向方向不稳定或转向机构出现异响等情况。

针对这些常见故障，可以采取一些排查和修复方法，比如检查液压泵、检查液压缸、检查油液是否正常等。

在排除故障后，还需要及时进行维护保养，定期更换液压油、清洗滤清器等，以确保转向系统的正常工作。

对汽车液压动力转向系统常见故障进行及时的诊断和排除是非常重要的，同时也要注重系统的维护保养，以保证车辆的安全性和驾驶舒适性。

2. 正文2.1 液压转向系统的工作原理液压转向系统的工作原理是通过液压力来辅助驾驶员转动方向盘，从而减小驾驶员的转向力。

这种系统由液压泵、液压缸、转向助力器和液压液等部件组成。

汽车液压动力转向常见的故障诊断与排除汽车液压动力转向是一种通过液压传动系统来辅助司机转向操作的技术。

它可以提供更大的转向助力，在低速行驶或转弯时特别有效。

如同任何机械系统一样，液压动力转向也会有一些常见的故障。

下面是对这些故障的诊断与排除的介绍：1.转向过重或转向困难：这是液压动力转向最常见的故障之一。

通常情况下，造成这个问题的原因有很多，包括液压泵的损坏、泵皮带的松动或磨损、液压油的不足或污染等。

如果遇到转向过重或困难的情况，首先需要检查液压油的情况，确保油量充足且清洁，如果需要，及时更换液压油；检查液压泵的工作状态和泵皮带的紧固情况，如果发现问题，及时修复或更换。

2.转向助力突然丧失或不稳定：这个问题可能是由于液压泵失效、液压管路漏油或胶管老化等原因引起的。

如果转向助力突然丧失或不稳定，需要首先检查液压泵的工作状态，确保泵正常工作；然后仔细检查液压管路是否有漏油情况，如果有需要及时修复或更换；还需要检查胶管是否老化并导致漏油，如果有需要更换胶管。

4.转向角度偏移：转向角度偏移是指在转向时，车辆的转向轴发生偏移的现象。

这个问题可能是由于转向链接杆的松动、转向器件的磨损或车轮的不对心等原因引起的。

如果遇到转向角度偏移的问题，首先检查转向链接杆是否松动，如果是，需要紧固；然后检查转向器件是否磨损，如果磨损需要更换；检查车轮是否对心，如果不对心需要进行调整。

液压动力转向常见故障的诊断与排除需要对液压动力转向系统的各个组件进行检查，并根据具体情况采取相应的维修措施。

及时保养和维护液压动力转向系统，定期更换液压油和部件，可以有效地降低故障发生的概率，提高汽车的驾驶安全性。

液压转向系统的故障分析与排除拖拉机在生产中发挥着巨大的作用，可与多种农机具配套使用，完成各种作业，对拖拉机的转向系统提出了新的要求，要求操纵更加灵活、轻便、可靠。

因此，液压转向系统以其工作无噪声、灵敏度高、体积小，能吸收来自不平路面的冲击力等优点，被广泛应用于大马力拖拉机、联合收获机和工程车辆转向机构中。

液压转向系统的技术状况好坏，直接影响到车辆转向性能的稳定和操纵的灵活性。

车辆转向操纵的轻便性和行驶的稳定性，不仅和液压转向装置的技术状况有关，而且与前桥也有直接的联系。

因此，在分析影响车辆操纵轻便性和行驶稳定性诸因素时，也涉及到前桥。

现将液压转向系统中经常发生的一些主要故障进行分析。

1 转向沉重（1）液压转向系统故障：①储油箱缺油。

液压油是液压系统工作时动力传递的工作介质，如果缺少液压油，转向系统必将不能正常工作。

②液压系统有空气。

液压油可压缩性是很小的，因此能够准确地传递动力。

在一般情况下，其影响可以忽略不计。

如果空气进入了液压系统，低压空气的可压缩性很大，约为工作油的1万倍。

渗入空气的液压油的油压会明显降低，而使转向沉重。

当出现转向沉重时，首先要检查液压油量是否充足，其次检查储油罐中的液压油中是否有泡沫存在，有，则表明空气进入油路系统，要找出空气是从哪进入的。

空气进入液压系统有以下几个原因：一是当储油箱中油面过低，空气容易从油箱进入液压系统。

二是液压系统及管路密封不良，如管接头松动、密封元件失效及液压元件结合面配合松动，导致空气侵入到系统中。

溶解在工作油中的气体，流经节流处压力下降，当低于饱和蒸气压时，油中的气体就逸出而形成气泡。

③油泵有故障，使供油压力不足，导致转向盘必然沉重。

其主要影响因素有以下几个方面：a.驱动油泵的三角皮带打滑。

b.油泵有关零件磨损，引起内部泄漏严重。

c.油泵密封元件损坏而漏油。

d.安全阀失效，回油过多。

e.溢流阀磨损或卡住，使回油过多。

（2）转向器、转向传动装置及前桥装配后，由于调整不当使机件配合过紧，各活动关节缺油，在传递力的过程中，摩擦阻力矩增加，致使转向沉重。

摘要液压动力转向系统由转向器、转向动力缸和转向动力阀三部分组成。

动力转向系统的故障主要有一般故障、转向噪声和油液渗漏等。

一般故障主要包括转向冲击、转向沉重、转向不灵和转向回跳等。

这些故障有些可能与动力转向装置、转向操纵机构和转向传动机构均有关。

关键词：转向系故障现象故障分析故障排除前言转向系统是整车系统中必不可少的最基本的组成系统，驾驶者通过方向盘来操纵和控制汽车的行进方向，从而实现自己的驾驶意图。

汽车转向系统也随着汽车工业的发展历经了长时间的演变。

传统的汽车转向系统是机械式的转向系统，汽车的转向由驾驶员控制方向盘，通过转向器等一系列机械转向部件实现车轮的偏转，从而实现转向。

随着上世纪五十年代起，液压动力转向系统在汽车上的应用，标志着转向系统革命的开始。

汽车转向动力的来源由以前的人力转变为人力加液压助力。

这种助力转向系统主要的特点是液压力支持转向运动，减小驾驶者作用在方向盘上的力，改善了汽车转向的轻便性和汽车运行的稳定性一液压动力转向系统的概述1.1液压动力转向系统的组成液压动力转向系统由转向器、转向动力缸和转向动力阀三部分组成。

1.2液压动力转向系统的工作原理(1)直线行驶时，转向控制阀将转向油泵泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。

(2)向右转向时，向右转动转向盘，转向控制阀将转向油泵泵出的工作液与R腔接通，将L 腔与油罐接通，在油压作用下，活塞向下移动，通过传动结构使左右轮向右偏转，从而实现右转向。

(3)向左转向时向左转向时，情况与上述相反。

二液压动力转向系统常见的故障现象与分析2.1 转向冲击或振动1．故障现象：当前轮达最大转向角时，车辆出现冲击或振动。

2．故障分析：(1)检查齿条导向螺塞的调整是否正确，并视情调整。

若经调整无效，则更换动力转向器。

(2)若齿条导向调整正确，则应检查动力转向油泵驱动带是否打滑，必要时进行调整其预紧力或予更换。

2.2 转向沉重1．故障现象：行车转向时，转动转向盘感到沉重费力。

汽车液压动力转向常见的故障诊断与排除汽车液压动力转向系统是车辆的重要部件，它通过液压原理来帮助驾驶员实现车辆的转向操作。

随着车辆使用时间的增长，液压动力转向系统也会出现一些常见的故障。

本文将针对汽车液压动力转向系统常见的故障进行诊断与排除的方法进行详细介绍，希望能帮助车主及时发现并解决问题。

一、液压油液泄漏液压油液泄漏是汽车液压动力转向系统常见的故障之一。

当系统中的液压油液泄漏时，会导致转向系统压力不足，从而影响车辆的转向操作。

初步诊断液压油液泄漏可以通过检查转向油箱、转向泵、油管及转向器等部件，观察是否有明显的油渍。

如果发现油液泄漏，需要及时排除漏油原因，更换密封件或修复泄漏点。

二、转向助力失效转向助力失效是汽车液压动力转向系统的另一个常见故障。

当转向助力失效时，车辆转向会变得异常困难，甚至无法正常进行转向。

转向助力失效的原因可能是转向助力泵损坏、转向助力传感器故障、转向助力电机故障等。

对于这类故障，需要借助专用的诊断仪器进行故障码读取，根据故障码定位问题所在，进行修复或更换相关部件。

三、方向感不准确有时候在行驶过程中，驾驶员可能会感觉到车辆转向时方向感不准确，这可能是由于转向调整角度不正确导致的。

在这种情况下，需要通过专用的调整工具对转向系统进行校准，确保转向系统的转向角度与方向盘操作一致。

四、转向异响当车辆在转向时发出明显的异响声时，通常是由于转向部件磨损或松动导致的。

这时需要仔细检查转向连杆、转向节、转向拉杆等部件，确保它们的连接牢固，无松动现象。

如有需要，及时更换磨损严重的部件。

五、转向助力过强或过弱转向助力过强或过弱会影响驾驶员对车辆的控制，降低行车安全性。

对于转向助力过强或过弱的问题，需要通过专用的检测设备对转向助力器进行调试，确保其工作压力在正常范围内，以保证转向操作的顺畅性。

六、转向失灵转向失灵是汽车液压动力转向系统的严重故障，可能会导致车辆转向失灵，进而引发严重交通事故。

转向失灵的原因可能是由于转向助力泵故障、转向助力系统压力不足、转向柱销损坏等。

全液压转向系统故障的诊断与排除随着液压技术的发展，工程机械采用液压传动系统已十分普遍。

从技术角度看，任何一种液压传动系统都应满足设计合理、结构简单、使用方便、效率高的要求。

液压系统的好坏直接影响着液压工程机械的性能优劣，本文就液压转向系统使用中常见故障诊断与排除谈谈一些认识和作法。

1转向沉重1）若快转或慢转时方向盘均沉重且转向无压力，则可能是油箱液面低、油液粘度太大或阀体内单向阀失效。

首先检查油箱油位及液压油的粘度，如果油位低于标准高度则添加液压油，如油液粘度太大则应更换粘度合适的液压油，如油位粘度正常则应分解转向器。

若阀体内单向阀钢球丢失则装入新钢球，若有脏物卡住钢球应进行清洗，若单向阀密封带与钢球接触不良应用钢球冲击之，使其密封可靠。

2）若慢转方向盘轻或快转方向盘沉，则可能是液压泵供油量不足引起的。

在油位高度及粘度合适的前提下应检查液压泵车操作手作是否正常，如液压泵供油量小或压力低则应更换及修复。

3）若空负荷或轻负荷转向轻而重负荷转向沉重，则可能是阀块中溢流阀压力低于工作压力或溢流阀芯被脏物卡住或弹簧失效或密封圈损坏而导致的。

应首先调整溢流阀工作压力，在调整无效时分解清洗溢流阀，如弹簧失效、密封圈损坏应换新。

4）转动方向盘时若液压缸时动时不动且发出不规则的响声，则可能是转向系统中有空气或转向液压缸内漏太大造成的。

应打开油箱盖查看油箱中是否有泡沫，如有先检查吸油箱中有无漏气处，再检查各管路连接处是否完好，并排除系统中的空气。

如液压缸仍时动时不动则应检查活塞的密封状况，必要时更换密封件。

2转向失灵1）转动方向盘时若它不能自动回中和定位，中间位置压力降增加，这可能是转向器定位弹簧片弹力不足或折断。

此时，可将转向器分解查看定位弹簧片，如弹簧片完好则为弹性不足所致，应更换；如弹簧片折断则应更换新弹簧片，严禁用其它零件替代。

2）转动方向盘时若压力振摆明显增加甚至不能转动，可能是转向器传动销折断或变形、传动杆开口折断或变形。

汽车液压转向系统故障诊断与排除探究汽车液压转向系统是车辆转向的关键部件，它通过驾驶员转动方向盘的力量来控制车辆转向。

汽车液压转向系统也有可能会出现故障，导致车辆转向失灵甚至发生事故。

对于液压转向系统的故障诊断和排除显得尤为重要。

本文将针对汽车液压转向系统的故障进行深入探究，为车主和维修人员提供一些参考。

一、液压转向系统的原理汽车液压转向系统是通过液压力量来减小转向的力量，使驾驶员更加轻松地控制车辆转向。

液压转向系统的主要部件包括转向泵、转向阀、液压缸和油箱。

当驾驶员转动方向盘时，转向泵会产生液压力量，将液体压力传递到转向阀，进而操控液压缸使车轮发生转向。

当转向结束后，转向阀会自动返回到中位，使液压缸内的液压力量得到释放。

1. 方向盘转动沉重或卡滞：当转向泵或转向阀出现故障时，可能导致方向盘转动时感觉沉重或卡滞，需要费更大的力气才能完成转向操作。

2. 方向盘抖动：液压转向系统内的液压缸和阀门如果存在严重的磨损或松动，可能导致方向盘在转向时出现抖动的现象。

3. 车辆转向不灵敏：当液压转向系统内的液压缸或阀门出现泄漏或损坏时，可能导致车辆转向不灵敏，甚至出现偏向一侧的情况。

4. 转向时发出异常噪音：当液压转向系统内的液压泵或阀门出现故障时，可能会导致在转向时发出异常的噪音，如呜呜声或清脆的响声。

1. 检查液压油液位：首先要检查液压转向系统的油箱液位，确保液体的充足。

如果发现液位偏低，需要及时添加适量的液压油。

2. 检查转向泵和转向阀：如果发现转向泵或转向阀存在严重的泄漏或损坏，需要对其进行更换或修理。

3. 检查液压缸和阀门：如果液压缸和阀门存在磨损或松动的情况，需要进行更换或修复。

4. 检查转向皮带：转向泵的工作需要依靠转向皮带的传动，如果转向皮带存在松动或磨损的情况，需要进行调整或更换。

5. 转向系统的排气：液压转向系统在更换液压油或进行维修后，需要对系统进行排气，确保系统内无气泡的存在。

在汽车日常使用中，保养液压转向系统也是非常重要的。

装载机转向液压系统常见故障分析与排除摘要：通过对装载机液压转向系统的原理分析，介绍了该系统的工作原理，讨论了该系统中常见故障的检查与诊断方法，并提出了较为具体的处理措施。

关键词：装载机；转向；液压系统1.前言装载机是工程机械中重要的机种，是一种集铲、运、装、卸作业于一体的自行式专用工程机械。

近十年来无论在国内还是国外，装载机品种和产量都得到了迅猛的发展，广泛应用于仓库、料场、建筑、公路、铁路、水电、港口、矿山及国防工程等各个方面，成为我国发展最快的工程机械之一。

2.装载机转向系统的基本要求转向系统是装载机的关键组成部分，其功能首先是要保证装载机安全行驶，其次，由于装载机在工作过程中频繁转向，转向系统是否轻便灵活，是减轻驾驶员的劳动强度、提高生产率的重要因素之一。

液压转向系统使各种工程车辆转向轻便灵活,大大减轻了驾驶员操作方向盘的劳动强度。

在实际使用过程中, 液压转向系统的故障时有发生, 出现故障后不易判断, 因此, 必须正确使用和维护液压转向系统, 减少其故障发生率。

3.转向液压系统工作原理转向系统采用流量放大系统原理见图 1 所示。

所谓流量放大，是指通过全液压转向器以及流量放大阀，可保证先导油路的流量变化与主油路中进入转向缸的流量变化具有一定的比例，达到低压小流量控制高压大流量的目的。

方向盘不转动时，转向器6 二出口关闭，转向泵出油经过流量放大阀2 中溢流阀溢流回油箱，流量放大阀2 主阀杆在复位弹簧作用下保持在中位，转向泵5 与转向油缸1 的油路被断开，主油路经过流量放大阀2 中的流量控制阀卸荷回油箱，转动方向盘时，转向器6 排出的油与方向盘的转角成正比，先导油进入流量放大阀2 后，控制主阀杆的位移，通过控制开口的大小，从而控制进入转向油缸1 的流量，由于流量放大阀2 采用了压力补偿，因而进入转向油缸1 的流量与负载基本无关，只与阀杆上开口大小有关。

停止转向后，进入流量放大阀 2 杆一端的先导压力油通过节流小孔与另一端接通回油箱，阀杆二端油压趋于平衡，在复位弹簧的作用下，阀杆回复到中位，从而切断主油路，装载机停止转向。

一、全液压转向系统转向沉重原因分析及排除措施（1）吸油不充分油箱缺油或油箱油液不足：导致油泵吸不上油。

检查油箱液面高度，添加足够的液压油。

油液粘度太大：选用液压油牌号不合适或环境温度太低，导致油泵吸油困难。

更换合适的油液；采取措施提高液压油的温度。

滤清器堵塞：导致油泵吸不上油或油液循环不畅。

清洗或更换滤芯：进、出油管内孔堵塞导致油泵吸油困难或吸不上油。

清理进、出油管线。

回路中有空气：导致油泵吸空。

排除回路中的空气：油管接头泄露紧固油管接头，确保密封良好。

（2）油泵故障油泵过度磨损，内部泄露严重。

检查油泵工作情况，修理或更换油泵。

油泵驱动部分故障。

驱动皮带打滑或驱动齿轮(键)磨损。

检查油泵部分，调整皮带张紧度，修理或更换驱动齿轮(键)。

油泵联接部分故障。

油泵连接螺栓松动或缺失，检查油泵联接部分，确保油泵连接牢固可靠。

（3）人力转向单向阀故障未装人力转向单向阀;单向阀钢珠与阀座密封不严;单向阀钢珠掉入阀套与阀体环槽之间;单向阀弹簧损坏。

以上原因都可导致动力转向时单向阀关闭不严，进出油口连通。

检查并确保单向阀安装正确；检查油液是否清洁。

清洗转向器；检查单向阀钢珠与阀座密封情况，密封不严时可通过研磨修复，然后换装新钢珠。

（4）转向器安全阀故障转向器安全阀调定压力太低;转向器安全阀弹簧损坏;转向器安全阀阀座密封不严;转向器安全阀阀体损坏。

以上原因都可导致转向器安全阀失灵，提前开启。

检查安全阀调定压力，阀座密封情况，弹簧是否变形或失效，若弹簧弹力不足，可在弹簧与弹簧座之间增加垫片。

（5）阀芯与阀套变形，导致两者卡死。

装机前往进油口加注少量液压油，转动阀芯应灵活，若有卡滞现象应进行研磨。

有时，在拧紧转向器底部螺栓时用力不均匀，也会出现阀芯卡死现象，正确的方法是分2-3次间隔均匀拧紧螺栓。

（6）转向机构故障轮胎气压不足;转向节与主销配合过紧或缺油;转向节止推轴承缺油或损坏;前梁、车架变形造成前轮定位失准;纵、横拉杆球头连接调整过紧或缺油;主销后倾过大、主销内倾过大或前轮负外倾: 这些都可导致驾驶员向左或向右转动方向盘时，感到沉重费力，无回正感；当车辆以低速转弯行驶或掉头时，转动转向盘非常吃力，甚至打不动。

汽车液压转向系统故障诊断与排除探究【摘要】本文围绕汽车液压转向系统的故障诊断和排除展开探究。

首先介绍了常见的液压转向系统故障，包括漏油、异响等问题，然后详细阐述了故障诊断的步骤，包括检查油液、检查泵和检查管路等。

接着讨论了液压转向系统的维护保养方法，如定期更换液压油和清洁油路等。

在故障排除方法部分，提出了针对不同故障的解决方案，如更换密封件和调整阀门等。

最后介绍了系统性能测试的重要性，以确保系统正常运行。

结论部分强调了汽车液压转向系统故障诊断与排除对行车安全的重要性。

通过本文的学习，读者可以更好地了解液压转向系统故障处理的方法，提高自身对车辆维护保养的能力。

【关键词】汽车液压转向系统、故障诊断、排除、保养、性能测试、行车安全1. 引言1.1 汽车液压转向系统故障诊断与排除探究汽车液压转向系统是现代汽车上常见的一种转向系统，通过液压力来帮助驾驶员转动方向盘，使车辆转向更加轻松灵活。

由于长期使用或者操作不当，汽车液压转向系统也会出现各种故障，影响行车安全。

为了保证驾驶安全，我们需要及时对汽车液压转向系统进行故障诊断与排除。

通过查阅相关资料和实际操作，我们可以总结出一些常见的汽车液压转向系统故障，包括转向力过大、转向不灵敏等问题。

我们也需要掌握一套完整的故障诊断步骤，来准确找出问题的根源。

除了故障诊断外，对液压转向系统的维护保养也至关重要。

定期更换液压油、检查管路连接等操作，都可以有效延长系统的使用寿命。

当发现液压转向系统出现故障时，我们还应该掌握一些故障排除方法，如清洗液压缸、更换密封件等。

系统性能测试也是必不可少的一步，只有通过测试，我们才能确保汽车液压转向系统的正常工作。

汽车液压转向系统故障的诊断与排除是保证行车安全的重要环节，我们应该加强对这方面知识的学习和理解，以确保自己和他人的安全行车。

2. 正文2.1 常见汽车液压转向系统故障汽车液压转向系统是现代汽车中常见的一种转向辅助系统，其主要作用是利用液压原理减小驾驶员在转向时所需的力量，提高驾驶的舒适性和安全性。

特种车辆液压转向沉重故障分析及排除方法第一篇范文特种车辆液压转向沉重故障分析及排除方法摘要：液压转向系统在特种车辆中扮演着至关重要的角色，其正常运行直接关系到车辆的操控性和安全性。

然而，在实际使用过程中，液压转向沉重故障成为影响车辆性能的一个常见问题。

本文将对这一故障现象进行分析，并提出相应的排除方法。

一、故障现象及原因1. 故障现象在特种车辆行驶过程中，液压转向系统出现沉重现象，即驾驶员在操作方向盘时需要付出较大的力气，才能使转向系统正常工作。

这种现象不仅增加了驾驶员的疲劳程度，还可能导致转向不及时，影响行车安全。

2. 原因分析（1）液压油质量不佳：液压系统中的液压油是传递动力的介质，若液压油质量不佳，会导致系统内摩擦阻力增大，从而使转向沉重。

（2）液压油不足：液压油不足时，系统内泄漏增加，导致压力下降，从而使转向沉重。

（3）过滤器堵塞：液压系统中的过滤器若长时间未清洗或更换，会导致油路堵塞，进而使液压油流量减小，造成转向沉重。

（4）液压泵故障：液压泵是液压系统的动力源，若出现故障，会导致系统压力不足，使转向沉重。

（5）控制阀故障：控制阀是调节液压系统压力和流向的关键部件，若出现故障，会导致液压油流量不稳定，从而影响转向性能。

二、排除方法1. 检查液压油质量：定期检查液压油，确保其质量符合要求。

如发现油质不佳，应及时更换。

2. 检查液压油量：确保液压油量在规定范围内，若油量不足，应补充相应型号的液压油。

3. 清洗或更换过滤器：定期清洗或更换液压系统中的过滤器，确保油路畅通。

4. 检查液压泵：诊断液压泵的工作状态，如发现故障，应及时维修或更换。

5. 检查控制阀：诊断控制阀的工作状态，如发现故障，应及时维修或更换。

6. 检查液压系统管路：检查管路是否有泄漏、变形等现象，确保管路正常。

7. 检查转向器：诊断转向器的工作状态，如发现故障，应及时维修或更换。

三、结论特种车辆液压转向沉重故障的排除，需要从多个方面进行分析和检查。
