空调水系统水力平衡调试施工工法空调水系统水力平衡调试施工工法一、引言随着空调设备在生活和工业领域中的广泛应用，空调水系统的设计和施工变得越来越重要。
水力平衡调试是保证空调系统正常运行的关键步骤之一。
本文将介绍一种常用的空调水系统水力平衡调试施工工法。
二、水力平衡调试的意义空调系统的水力平衡调试是指通过合理分配和调整水流量，在空调系统中达到供水和回水相等，各个水路分支水流量分配合理的状态。
实施水力平衡调试的目的是确保系统在各种负荷条件下的高效和平衡运行，减少能源消耗和运维成本，提高空调设备的使用寿命。
三、水力平衡调试施工工法的步骤1. 设计阶段在空调水系统的设计阶段，需要合理地选择和布置水力调节阀、流量计、压力表等设备。
同时，还需根据实际情况确定系统中各个支路的水流量、压力设计值，以便后续施工阶段进行水力平衡调试。
2. 施工准备施工前，需要对系统中的阀门、流量计和压力表进行检查和校准，确保设备的灵敏度和准确度。
3. 初始调试系统完成安装后，首先进行初始调试。
在初始调试阶段，需要逐一开启系统中的阀门，并观察各个支路的压力和流量变化。
通过调整支路阀门的开度，使得各个支路的水流量逐渐接近设计值，并保证系统中各个支路的回水压力与供水压力相等。
4. 动态调试完成初始调试后，开始进行动态调试。
动态调试时，需要调整系统中各个支路阀门的开度，使得各个支路的水流量达到设计值，并保持一定的压力稳定度。
通过反复调整阀门开度，逐步实现系统的水力平衡。
5. 维护和监测水力平衡调试完成后，并不代表工作的结束。
为了确保系统的长期稳定运行，需要定期对系统进行维护和监测。
维护工作包括定期检查和清洗阀门、流量计和压力表，确保其正常工作；监测工作包括定期监测各个支路的流量和压力，及时发现并排除故障。
四、调试过程中的注意事项1. 施工工人必须具备一定的专业技术和经验，了解水力平衡调试的原理和操作方法。
2.调试过程中需仔细观察和记录各个支路的水流量、压力和温度变化情况，及时发现并解决问题。
大型中央空调系统调试方案(水系统风系统)大型空调系统调试方案（水系统+风系统）目录一调试说明 (1)二工程概况 (1)三空调调试目标参数 (2)四空调系统设备分布及测试内容 (3)五试运行与调试程序 (3)六调试人员组织 (4)七调试准备工作 (5)八空调系统电气设备及其主回路的检查与测试 (7)九空调系统的清扫 (7)十通风空调系统试运转： (8)十一空调冷冻（却）水系统试运转 (9)十二无负荷联合试运转 (12)十三风机及系统风量的测定与调整 (13)十四空调设备性能测定与调整： (16)十五空调室正压的测定与调整 (16)十六自动调节及检测联合动作的测试及调整 (16)十七空调室内气流组织的测定与调整 (17)十八系统综合效果测定 (17)十九噪音测定： (17)二十系统故障排除 (18)二十一调试中常遇问题的解决方法 (19)二十二不合格产品的质量处理 (21)二十三成品保护 (21)二十四文明安全注意事项 (22)二十五调试资料整理和分析 (22)一、调试说明1、本调试方案XXXXXXXXXXXXXXXXX：报告厅、配套用房一、配套用房二中央空调系统调试工作。
2、本调试方案根据本项目的通风空调系统结构、施工进度和现场条件而制定。
3、本调试方案依据文件：合同文件、深化设计图纸、业主现场修改指令、国家施工及验收规范等。
4、本调试方案根据现场情况在实际调试过程中会有所修正。
5、本调试方案所用的仪表均为检验合格的仪表，均在有限期内使用。
6、调试中，有关的配合电工为持证电工，并按规程进行所有操作。
二、工程概况XXXXXXXXXXXXXXXXX：报告厅、配套用房一、配套用房二部位共计约19124.90m2,其中报告厅分为地下一层至地上三层，配套用房一分为地上二层，配套用房二分为地上三层该建筑物冬夏两季均采用集中空调。
本次调试包括该建筑物的集中空调系统，通风空调系统。
本工程夏季提供7℃～12℃的空调冷水，冬季提供50～60℃的空调热水。

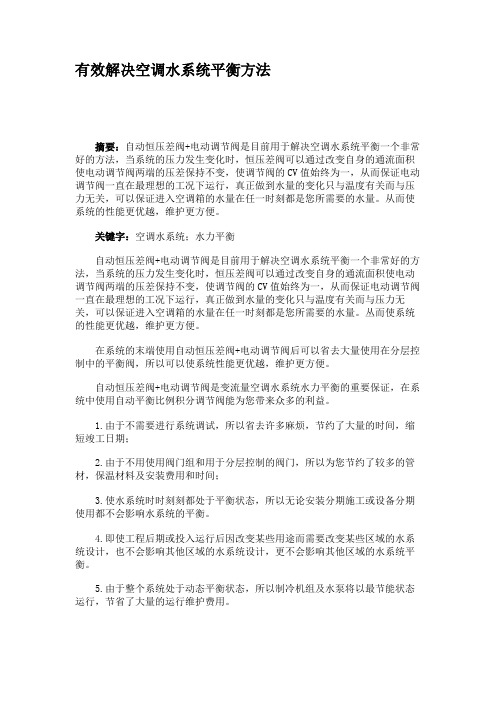

有效解决空调水系统平衡方法摘要：自动恒压差阀+电动调节阀是目前用于解决空调水系统平衡一个非常好的方法，当系统的压力发生变化时，恒压差阀可以通过改变自身的通流面积使电动调节阀两端的压差保持不变，使调节阀的CV值始终为一，从而保证电动调节阀一直在最理想的工况下运行，真正做到水量的变化只与温度有关而与压力无关，可以保证进入空调箱的水量在任一时刻都是您所需要的水量。
从而使系统的性能更优越，维护更方便。
关键字：空调水系统；水力平衡自动恒压差阀+电动调节阀是目前用于解决空调水系统平衡一个非常好的方法，当系统的压力发生变化时，恒压差阀可以通过改变自身的通流面积使电动调节阀两端的压差保持不变，使调节阀的CV值始终为一，从而保证电动调节阀一直在最理想的工况下运行，真正做到水量的变化只与温度有关而与压力无关，可以保证进入空调箱的水量在任一时刻都是您所需要的水量。
丛而使系统的性能更优越，维护更方便。
在系统的末端使用自动恒压差阀+电动调节阀后可以省去大量使用在分层控制中的平衡阀，所以可以使系统性能更优越，维护更方便。
自动恒压差阀+电动调节阀是变流量空调水系统水力平衡的重要保证，在系统中使用自动平衡比例积分调节阀能为您带来众多的利益。
1.由于不需要进行系统调试，所以省去许多麻烦，节约了大量的时间，缩短竣工日期；2.由于不用使用阀门组和用于分层控制的阀门，所以为您节约了较多的管材，保温材料及安装费用和时间；3.使水系统时时刻刻都处于平衡状态，所以无论安装分期施工或设备分期使用都不会影响水系统的平衡。
4.即使工程后期或投入运行后因改变某些用途而需要改变某些区域的水系统设计，也不会影响其他区域的水系统设计，更不会影响其他区域的水系统平衡。
5.由于整个系统处于动态平衡状态，所以制冷机组及水泵将以最节能状态运行，节省了大量的运行维护费用。
6.由于系统的流量平衡是自动进行的，使安装维护更加便利，并杜绝了人为操作失误破坏平衡的可能。
自动平衡比例积分调节阀与静态平衡阀的比较静态平衡阀实际上是一种可人为精确设定开度的截止阀，他通过人为调整局部阻力来解决空调水系统管路部分的水力平衡问题的。
中央空调系统调试方案范例和测试在调试新风机/空气处理机之前，需要进行以下检查和测试：检查设备安装是否符合设计要求和规范要求。
检查电源、水源、冷热源是否满足调试条件。
检查新风机/空气处理机的各项参数是否符合设计要求和产品说明书要求。
进行设备的单机无负荷运转测试，测试各项参数是否正常。
2.2新风机/空气处理机带负荷运转测试在新风机/空气处理机带负荷运转时，需要进行以下测试和调整：测试风量、风压、电流等参数是否符合设计要求和产品说明书要求。
测试风口的风量，进行平衡调试。
测试循环水泵的扬程、流量、电源、电流等参数。
测试直燃机系统的压力、温度、流量和冷热量，并进行相应的调整。
进行带冷、热源的正常联合试运转，时间不少于8小时。
2.3新风机/空气处理机综合效能调试在综合效能调试时，需要进行以下测试和调整：测试系统风量参数，并进行相应的调整。
测试系统噪声，并进行调校。
进行系统自动调节系统的参数整定和联动调试。
以上是新风机/空气处理机的调试程序。
在调试过程中，需要遵循设计文件、产品说明以及设计、施工规范等要求，并使用具有合格证明的调试仪表。
同时，需要制定具体的调试时间和进度表格，提供调试人员架构表，并预期提供调试报告汇报总包、业主及有关单位。
2.1.1 首先，记录并核对新风机和马达的铭牌数据。
2.1.2 然后，检查新风机的风管和水管是否已全部安装并符合要求。
2.1.3 接着，检查供回风格栅是否已完成安装并符合要求。
2.1.4 检查防火闸和维修口是否已完成安装并符合要求。
2.1.5 检查新风机启动屏是否已完成安装，并进行模拟动作试验。
2.1.6 检查滤尘网是否已完成安装并符合要求。
2.1.7 检查是否有正式电源和供电电压是否正常。
2.1.8 清理机内是否有杂物。
2.1.9 检查冷凝去水管是否畅通。
2.1.10 检查楼宇系统控制元件是否已安装。
2.2 新风机/空气处理机调试2.2.1 风扇和马达轴承需要加油。
2.2.2 风扇和马达皮带轮需要校正并适当调紧。
暖通空调水系统平衡调节方案准备工作：1、校核水系统各个分支的空调冷热水设计流量是否合理；2、检查水泵新风机组空调机组和风机盘管的水过滤器是否已清洗干净3、检查空调冷热水管路的手动阀门（包括蝶阀、闸阀、静态平衡阀）是否处于全部打开状态且阀门开度可调；4、检查水泵冷水机组新风机组空调机组和风机盘管的手动阀门（包括蝶阀、闸阀、水力平衡阀）是否处于全部打开状态且阀门开度可调；5、检查新风机组空调机组和风机盘管的冷热水电动阀是否可以正常工作且处于完全开启状态；6、收集整理水泵、平衡阀、电动阀样本；7、检查水泵的开启台数是否符合设计要求；8、将各管路的控制阀进行分组及编号，绘制简图，并标注设计流量；以该图为例，此系统为一个2级并联和一个2级串联组成的，V1-V3，V4-V5…V16-V18为一级并联系统，G1、G2…G6为二级并联系统，V1-V3，V4-V5…V16-V18又分别与G1、G2…G6组成一级串联系统，G1、G2…G6又与G组成二级串联系统。
方案一：。
若（1）保持整个系统所有阀门全开，测量总管阀G的流量，计算流量比Q总Q总<1，则是因为手动阀、平衡阀、电动阀、风机盘管的电动两通阀未打开，或=1.0。
是管路中有气体，或是过滤器堵塞，或设计扬程不足；调节Q总（2）逐一测量G1、G2…G6的实际流量，计算Q值。
测量时无顺序要求。
为基准，（3）根据Q值大小排序，若Q1<Q2<Q3<Q4<Q5<Q6，以主管流量比Q总按照Q值由大到小，依次调节各个阀门（G6→G5→G4→G3→G2→G1），使分别达到主管的流量比Q。
总，若变化≥5%，则需按照（1）-（3）再次微调。
（4）测量主管Q总（5）按照（1）-（3）的步骤调节1-6阀组的流量平衡。
以第1组为例（6）测量记录V1、V2、V3的流量比值q1、q2、q3，以G1的流量比值Q1为基准。
假设q1<q2<q3，则暂时保持V1阀的全开状态，调节两外2个阀；（7）调节V3开度，使q3=Q1（8）调节V2开度，使q2=Q1（9）测量V1的流量和q1，若q1＞Q1，则调节V1使q1=Q1。
暖通、空调水系统水力平衡调试施工工法一、前言暖通、空调水系统是现代建筑中必不可少的设备，而水力平衡调试则是保证系统正常运行的重要环节。
水力平衡调试需要对设备进行施工，工法的合理性和可行性直接关系到系统运行效果。
本文将介绍一种名为“暖通、空调水系统水力平衡调试施工工法”的实施方式。
二、工法特点该工法采用多点测压调节的方式，能够保证系统的水力平衡。
该调节方式能够减少测量点的数量，并且能够更准确地确定调节参数。
同时，该方法可以实现自动调节和节能，能够自动检测和校正操控参数。
此外，该方法还能够实现快速调节和即时反馈，能够节省工程时间和人力成本。
三、适应范围该工法适用于暖通、空调水系统的水力平衡调试，适用范围包括办公楼、商场、医院、学校等各种场所。
该工法对于不同规模和复杂度的建筑都有较好的适应性。
四、工艺原理本方法首先通过数学计算方式得到设计需求下的总水量，然后根据设计需求，确定各个楼层和分区的水量分配比例。
通过在调节阀上进行调节，可以使得每个分区的水量达到理想值。
系统能够根据测量数据自动调整调节阀门的开关以及泵的工作状态。
该方法采用了分层反馈控制模型，实现了自动调节和高效控制。
五、施工工艺第一步: 确定设备调节点，并进行测量和标记。
第二步:组装测字装置，并根据实际情况安装传感器。
第三步: 通过计算和分析，得到每个调节点的压力和流量控制参数。
第四步:调节系统参数，进行校准和测试。
第五步: 进行复查，检查系统调节是否到达预期结果。
第六步: 对调整后的系统进行运行测试和校准。
六、劳动组织该工法需要在施工中配合设计人员共同制定方案，并配合现场管理人员进行设备调整。
需要指定责任人负责施工管理并指导具体操作人员进行施工。
同时，施工过程中需要注意安全问题，配备专人进行安全管理。
七、机具设备该工法需要使用压力计、流量计、调节阀和其他相关设备等专业调试设备。
机具设备的使用需要专业技术人员进行操作。
八、质量控制质量控制包括施工前、中、后的质量控制。
浅析空调水系统的水力平衡动态调节摘要：在中央空调节能设计中，水力平衡控制技术起到关键的作用。
文章着重论述了区域动态水力均衡控制技术在实际中央空调系统节能中的应用及作用，指出了其效益，对从事中央空调设计和施工人员有一定的借鉴意义。
关键词：中央空调；水力平衡控制技术；流量负荷；节能降耗随着经济的发展，空调系统成为现代建筑物中不可缺少的设施之一，同时能耗大。
目前国内的中央空调系统的平均能耗约占建筑能耗的40%～60%，而发达国家该比例大约是20%，故其节能设计势在必行。
造成国内中央空调系统能耗偏高有多方面的原因，其中系统达不到全面水力平衡是主要原因之一。
因此必须采取相应的水力平衡控制措施来实现系统的水力平衡。
1 水力失调与水力平衡1.1 概念在中央空调冷（热）水系统中，各冷（热）负荷的实际流量与设计需求流量的不一致性叫做该负荷区域水力失调。
相反，在中央空调冷（热）水系统中，各冷（热）负荷的实际流量与设计需求流量相符，则该区域水力平衡。
1.2 静态水力失调与静态水力平衡由于设计、施工及设备材料等原因导致系统管道特性阻力数比值与设计要求管道特性阻力数比值不一致，从而使系统各区域的实际流量与设计流量不一致，引起系统的水力失衡叫做静态水力失调。
对于静态水力失调的系统常用的调节方式是在管路系统中增设静态水力平衡设备（如静态水力平衡阀）来调节管道特性阻力数比值，使其与设计的管道特性阻力数比值相一致，若系统总流量达到设计流量，各环的各区域流量自然达到设计流量，静态水力平衡是解决静态平衡系统能力的问题。
1.3 动态水力失调与动态水力平衡在中央空调系统的实际运行中，当某些区域的阀门开度改变时，此区域的水流量发生变化，系统的压力也随之变化，这会导致其他区域的水流量也发生变化，偏离设计所需流量，因而导致的水力失调叫动态水力失调。
据数字显示：在中欧，超过摄氏20度以上每增加一度加热温度的成本会至少提高8%（在南欧会提高12 %）。
中央空调冷冻水系统的水力平衡调试摘要:近年来由于中国大中型建筑的迅猛发展，中央空调供暖/制冷已经越来越普遍，但是在中央空调系统运行中面临一系列重大问题，而水力失衡就是当中的重要主要问题，所以提高中央空调系统的水力平衡就是其运作中的关键。
关键字:中央空气;冷冻水体系;水力平衡前言在空调水设计中，尽管设计中采用了水力控制、合理配管等手段，以尽可能地实现系统的水力平衡，但因为空调水设计的复杂性"系统水力失衡仍是很普遍的现象。
水力失调导致系统中各管道、系统流体不合理分布，从而导致流经末端系统的水流量与设备流量不符出现在不同空调区域产生冷暖不均的状况，严重危害了中央空调系统的节能安全工作。
随着科学技术进步和社会节约意识的日益增强，各种水力平衡装置也在空调式给水系统中获得了日益普遍的使用。
根据不同的中央空调控制系统标准，在管路控制系统中设置的静止、移动水力平衡装置都是处理管路的水力失调的最普遍方式，而控制系统的水力平衡调试也就成为了空调控制系统中调试的最主要内容之一。
但是由于在实际施工实践中，施工人员往往对水力平衡的意义缺乏充分的了解，对系统水力平衡的标准模糊不清，加之目前也缺乏一个统一的完善的调试方式，从而造成注重于产品的配置，而忽略了水力平衡调试，使得控制系统中设置了许多平衡阀，但水力失调的现象却经常发生。
1供冷/热管网水里温度平衡下降的现象以及成因1.1供冷/热管网水力平衡失调的表现在中央空调控制系统中，水里失衡的现象主要有:各回路的水流输配不平衡，造成各系统冷热输配不平衡，距循环泵最近的房间在供暖时温度偏高，供冷时温度偏低，据循环泵较远的用户供暖时温度较少，供冷时温度也偏高。
此外还出现若干特殊情况，如设备在大流量小温度的情况下运转，冷/热难以达到其额定出力，投入工作的系统超出实际负载要求，水泵运行位置远离有效区域，功率耗费过多，水里平衡紊乱等是空调设备中普遍存在的无法根除的问题。
1.2中央空调水力平衡失调的原因1)实际施工和设计出现了误差。
