《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图练习题（含参考答案）一、单选题（共26题，每题1分，共26分）1.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、相交B、平行C、异面D、交叉正确答案：A2.机械图样中，表示可见轮廓线采用( )。
A、细实线B、细点画线C、波浪线D、粗实线正确答案：D3.主、左视图之间的投影关系为：（）。
A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A4.立体被平面切割（截切），所形成的形体称为（）。
A、截交线B、截平面C、截断面D、截切体正确答案：D5.制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A6.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7.实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。
A、尺寸偏差B、实际尺寸C、基本尺寸D、极限尺寸正确答案：A8.机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。
A、细实线B、细点画线C、波浪线D、粗实线正确答案：C9.利用三角板配合丁字尺可画（）之斜线。
A、40°B、15°C、35°D、25°正确答案：B10.图纸装订成册折迭时，图面之标题栏必须折在( )。
A、背面B、内侧C、底面D、上面正确答案：D11.在绘制草图时，线条加深的顺序是（）。
A、先注尺寸和写字后加深图形;B、一边加深图形一边注尺寸和写字;C、加深图形和注尺寸及写字不分先后D、先加深圆或圆弧后加深直线;正确答案：D12.机械制图的线条规范中，看不见的轮廓线用（）绘制。
A、粗实线B、细虚线C、点画线D、双折线正确答案：B13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、长方体B、球体C、圆锥体D、圆柱体正确答案：D14.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、全剖视图B、半剖视图C、局部放大图D、局部视图正确答案：C15.铅笔用“B”表示（）。

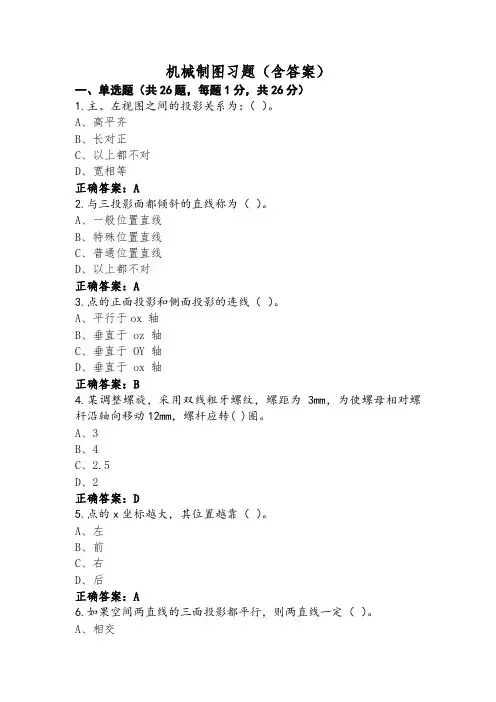

机械制图习题（含答案）一、单选题（共26题，每题1分，共26分）1.主、左视图之间的投影关系为：（）。
A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A2.与三投影面都倾斜的直线称为（）。
A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A3.点的正面投影和侧面投影的连线（）。
A、平行于ox 轴B、垂直于 oz 轴C、垂直于 OY 轴D、垂直于 ox 轴正确答案：B4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、3B、4C、2.5D、2正确答案：D5.点的x坐标越大，其位置越靠（）。
A、左B、前C、右D、后正确答案：A6.如果空间两直线的三面投影都平行，则两直线一定（）。
A、相交B、平行C、异面D、交叉正确答案：B7.一对互相啮合的齿轮它们的（）必须相等。
A、分度圆直径B、模数和压力角C、模数和齿数D、齿数正确答案：B8.主视图与俯视图（）。
A、宽不等B、高平齐C、宽相等D、长对正正确答案：D9.切割立体的平面称为（）。
A、截交线B、截平面C、截切体D、截断面正确答案：B10.一般位置平面对于三个投影面的投影特性为（）。
A、真实性B、没变化C、积聚性D、收缩性正确答案：D11.已知空间点 A（0，0，20），该点在（）上A、Z 轴上B、V面上C、H面上D、W 面上正确答案：A12.在圆柱（或圆锥）外表面形成的螺纹，称为（）。
A、表面螺纹B、标准螺纹C、外螺纹D、内螺纹正确答案：C13.齿轮属于（）。
A、标准件B、零部件C、常用件D、一般零件正确答案：C14.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、三B、六C、五D、四正确答案：A15.水平面在侧投影面的投影特性为（ )。
A、积聚性B、收缩性C、类似性D、真实性正确答案：A16.Α4 图纸的大小为Β×L：（）A、420×297B、841×1189C、210×297D、841×594正确答案：C17.逆时针旋入的螺纹为（）。
第一章制图的基本知识和技能班级姓名学号日期1-2图线、比例、斜度、锥度(1)在空白尺寸线上按1:1度量后填注尺寸，并画出箭头。
(2)参照所示图形，按1:2在指定位置画出图形，并标注尺寸27 6?1.L3■------------ ________1附(2)尺寸注法改错，将正确的标注在右边的图中(3)作圆的内接正五边形(4)作圆的内接正七边形第一章制图的基本知识和技能班级姓名学号日期1-3尺寸标注、几何作图(二)(4)参照左上角图形所示尺寸，补充完整图形，并标注尺寸(5)参照右上角图形所示尺寸，按1:1在指定位置画出图形第三章正投影法的基本原理(6 )用四心近似法画椭圆(已知椭圆的长轴为60mm，短轴为40mm )。
班级姓名学号日3-1点的投影（一）（1）根据立体图，在二面投影中作出A、B两点的二面投影（3）作出A、B两点的侧面投影，结合立体图说明点A在点B的（左）方、（下）方、（后）方。
第三章正投影法的基本原理班级姓名学号日期3-1点的投影(二)(4)已知A、B、C三点的两面投影，求它们的第三面投影。
(5)已知点 A (10 , 20 , 15 )、B (0 , 20 ,C (30 , 0, 20)，作点A、B、C的三面投影。
0)、(6)已知点A距H面的距离为15mm，距V面的距离为20mm，距W 面的距离为10mm，求作A点的三面投Ia.-----<------------------------------ 0X \0 YyM L-----<Y H（9）求作下列各点的第三投影。
并说明A 在B 的正（下）方（10） mm , C 在 D 的正（右）方（15） mm , E 在F 的正（前）方（12 ） mm ,d 1b （Q ）ib （o）\（7）已知A 在B 的上方10mm 、左方15mm 、前方8mm 处，试完成A 、B 两点的投影。
（8）已知B 在A 的正上方10mm 处、C 在B 正右方 15mm 、处，试完成A 、B 、C 三点的投影。

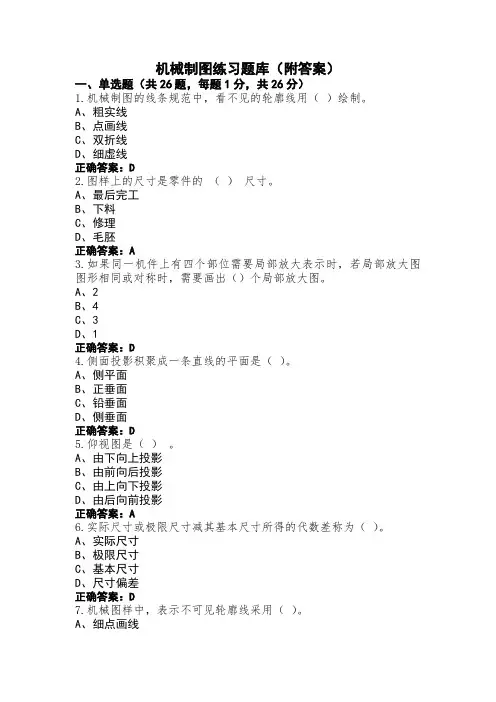

机械制图练习题库（附答案）一、单选题（共26题，每题1分，共26分）1.机械制图的线条规范中，看不见的轮廓线用（）绘制。
A、粗实线B、点画线C、双折线D、细虚线正确答案：D2.图样上的尺寸是零件的（）尺寸。
A、最后完工B、下料C、修理D、毛胚正确答案：A3.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、2B、4C、3D、1正确答案：D4.侧面投影积聚成一条直线的平面是（）。
A、侧平面B、正垂面C、铅垂面D、侧垂面正确答案：D5.仰视图是（）。
A、由下向上投影B、由前向后投影C、由上向下投影D、由后向前投影正确答案：A6.实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。
A、实际尺寸B、极限尺寸C、基本尺寸D、尺寸偏差正确答案：D7.机械图样中，表示不可见轮廓线采用（）。
A、细点画线B、细虚线C、粗实线D、细实线正确答案：B8.只有定形尺寸没有定位尺寸的是（）。
A、已知线段B、中间线段C、连接线段D、未知线段正确答案：C9.允许尺寸变化的两个界限值，称为（）。
A、实际尺寸B、尺寸偏差C、极限尺寸D、基本尺寸正确答案：C10.具有过盈的配合称为（）。
A、不明确性质B、过盈配合C、过渡配合D、间隙配合正确答案：B11.画旋转剖视图时应（）。
A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、圆柱体B、长方体C、球体D、圆锥体正确答案：A13.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、剖面符号B、名称C、标注D、箭头正确答案：D14.下列线条中如在图形上重复时，最优先者为( )。
A、粗实线B、隐藏线C、中心线D、假想线正确答案：A15.如果物体的外形简单，内形复杂但排列在几个相互平行的平面上，常用（）视图。
机械制图习题集第版参考答案第3页图线、⽐例、制图⼯具的⽤法、尺⼨注法、斜度和锥度●要掌握和理解⽐例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板⽤法、平⾯图形的尺⼨注法、圆弧连接1、已知正六边形和正五边形的外接圆，试⽤⼏何作图⽅法作出正六边形，⽤试分法作出正五边形，它们的底边都是⽔平线。
●注意多边形的底边都是⽔平线；要规范画对称轴线。
●正五边形的画法：①求作⽔平半径ON的中点M；②以M为圆⼼，MA为半径作弧，交⽔平中⼼线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、⽤四⼼圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四⼼圆法画椭圆的⽅法做题。
注意椭圆的对称轴线要规范画。
3~4、在平⾯图形上按1：1度量后，标注尺⼨（取整数）。
5、参照左下⽅所⽰图形的尺⼨，按1：1在指定位置处画全图形。
第6页点的投影1、按⽴体图作诸点的两⾯投影。
●根据点的两⾯投影的投影规律做题。
2、已知点A在V⾯之前36，点B在H⾯之上，点D在H⾯上，点E在投影轴上，补全诸的两⾯投影。
●根据点的两⾯投影的投影规律、空间点的直⾓坐标与其三个投影的关系及两点的相对位置做题。
3、按⽴体图作诸点的两⾯投影。
●根据点的三⾯投影的投影规律做题。
4、作出诸点的三⾯投影：点A（25，15，20）；点B距离投影⾯W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影⾯V、H等距离，与投影⾯W的距离是与H⾯距离的3.5倍。
●根据点的投影规律、空间点的直⾓坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照⽴体图作诸点的三⾯投影，并表明可见性。
●根据点的三⾯投影的投影规律做题，利⽤坐标差进⾏可见性的判断。
（由不为0的坐标差决定，坐标值⼤者为可见；⼩者为不可见。
二、立体的视图（一）2.1已知平面体的两个视图，求作第三视图，并标出平面P （所给投影为可见）的其余两投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第38～38页习题2.2 已知回转体的两个视图，求作第三视图，并标出曲面上点A 的其余两投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第39～39页习题2.3 表面交线的画法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第40～49页习题2345题号：题号：678910111213a13b13c14a 题号：14b14c 151920212223242526272829303435363738394041421617184344454647484950515253543132335511.2.3.4.5.6.7.8.9.10.11.12.13.对照立体图画出第三视图，并标出面P的其余两投影（a）13.对照立体图画出第三视图，并标出面P的其余两投影（b）13.对照立体图画出第三视图，并标出面P的其余两投影（c）14.作第三视图，并标出面P的其余两投影（a）14.作第三视图，并标出面P的其余两投影（b）14.作第三视图，并标出面P的其余两投影（c）15.三棱锥被一水平面及正垂面所截，完成俯视图，并作出左视图。
16.梯形棱柱被正垂面P和铅垂面Q截切，完成截切后的三视图。
17.作左视图*18.作主视图19.作主视图20.作左视图21.作左视图22.补全主视图中所缺的交线，并作左视图。
23.补全三视图中的交线。
24.补全主、俯视图中的交线。
PSQ25.作左视图26.作俯视图27.作左视图28.作主视图29.完成俯视图，并作左视图。
30.完成俯视图，并作左视图。
31.完成俯视图。
机械制图习题含参考答案一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。
A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.后视图是（）。
A、由后向前投影B、由右向左投影C、由前向后投影D、由左向右投影正确答案：A3.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A4.绘制局部放大图时，如果同一机件上有几处被放大的部位，各处的放大比例可以不同，但必须用（）依次编号，表明被放大的部位。
A、罗马数字B、大写中文数字C、阿拉伯数字D、英文大写字母正确答案：A5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、放大一倍B、1×2C、1:2D、2:1正确答案：D6.机件的真实大小以图样上标注的( )为依据，与图形的大小及绘制的准确度无关。
A、文字说明B、比例C、尺寸数值D、标题栏正确答案：C7.重合断面的轮廓用（）画出。
A、波浪线B、点划线C、粗实线D、细实线正确答案：D8.机械图样中，表示轴线、对称中心线等采用（）。
A、细点画线B、波浪线C、细实线D、粗实线正确答案：A9.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、3B、4C、2.5D、2正确答案：D10.截交线所围成的截面图形称为（）。
A、截断面B、截切体C、截交线D、截平面正确答案：A11.图样上的尺寸是零件的（）尺寸。
A、修理B、毛胚C、最后完工D、下料正确答案：C12.图纸装订成册折迭时，图面之标题栏必须折在( )。
A、底面B、上面C、内侧D、背面正确答案：B13.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：D14.图纸中汉字应写成（）体，采用国家正式公布的简体字。
机械制图习题库+参考答案一、单选题（共26题，每题1分，共26分）1.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A2.具有间隙的配合称为（）。
A、不明确性质B、间隙配合C、过盈配合D、过渡配合正确答案：B3.主视图与俯视图（）。
A、宽相等B、长对正C、宽不等D、高平齐正确答案：B4.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、宽度方向D、长度方向正确答案：C5.Α0图纸的大小为Β×L：（）A、420×297B、841×594C、841×1189D、210×297正确答案：C6.如果空间两直线的三面投影都平行，则两直线一定（）。
A、交叉B、平行C、相交D、异面正确答案：B7.点的x坐标越大，其位置越靠（）。
A、前B、右C、后D、左正确答案：D8.Φ50+0.025 表示( )A、实际尺寸是Φ50 ㎜B、基本尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、最大尺寸是Φ50 ㎜正确答案：B9.具有过盈的配合称为（）。
A、间隙配合B、过盈配合C、不明确性质D、过渡配合正确答案：B10.轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。
A、垂直B、任意位置C、倾斜D、水平正确答案：D11.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、四B、三C、五D、六正确答案：B12.制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A13.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、向视图B、局部视图C、剖视图D、斜视图正确答案：B14.机械图样中，表示可见轮廓线采用( )。
A、波浪线B、细点画线C、粗实线D、细实线正确答案：C15.重合断面的轮廓用（）画出。
A、粗实线B、细实线C、波浪线D、点划线正确答案：B16.用于确定平面图形中某一形状大小的尺寸称为（）。
机械制图考试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.内螺纹在规定画法中大径用（）绘制。
A、点画线B、细实线C、粗实线D、虚线正确答案：B2.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、全剖视图B、半剖视图C、局部放大图D、局部视图正确答案：C3.下列属空间曲线的是( )。
A、双曲线B、拋物线C、螺旋线D、椭圆正确答案：C4.表示组合体各组成部分相对位置的尺寸（）。
A、参考尺寸B、定位尺寸C、总体尺寸D、定形尺寸正确答案：B5.具有间隙的配合称为（）。
A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：D6.椭圆画法正确性较高的画法为( )。
A、同圆心画法B、四心圆画法C、三圆心画法D、二圆心画法正确答案：A7.用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形细牙螺纹C、矩形D、三角形粗牙螺纹正确答案：B8.用于确定平面图形中某一形状大小的尺寸称为（）。
A、高度尺寸B、长度尺寸C、定形尺寸D、定位尺寸正确答案：C9.俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A10.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A11.两圆柱齿轮轴线之间的最短距离称为（）。
A、中心距B、齿距C、分度圆D、全齿高正确答案：A12.画直线时，铅笔与纸面的倾斜角度约为( )。
A、90°B、60°C、30°D、45°正确答案：B13.机械图样中，表示可见轮廓线采用( )。
A、波浪线B、细实线C、细点画线D、粗实线正确答案：D14.正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、统一性C、特殊性D、收缩性正确答案：D15.移出断面图的轮廓线采用（）绘制。
A、粗实线B、虚线C、点画线D、细实线正确答案：A16.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。
