焓湿图及相关知识分享

一文搞懂焓湿图及应用
1、定义
焓湿图：表示空气各参数之间关系的线图。

焓湿图就像一本字典，你可以根据拼音（某一参数）查字（空气其他参数）。

2、空气的部分参数
干球温度（℃）：简称温度，就是平常用温度计量的温度。

含湿量（g/kg）：湿空气中与一千克干空气同时并存的水蒸气的质量，通常的空气中都有水蒸气，所以是湿的。

湿空气可以分为干空气和水蒸气。

相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。

一立方干空气可以“喝”10g水，现在只“喝”了5g，那相对湿度就是50%。

焓（kJ/kg）：一千克的物质含多少千焦能量。

可简单理解为广义的内能，就是空气含多少能量。

热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。

热量和含湿量两者的变化值的比值。

3、等值线
等温线：线上的温度相同。

它的平行线也都是等温线。

同样的温度，空气的含湿量越大，相对湿度和焓值越大。

（非水平）
等焓线：线上的焓值相同。

它的平行线也都是等焓线。

同样的焓值，空气温度上升，含湿量在下降。

等湿度线：线上的湿度相同。

它的平行线也都是等湿度线。

同样的含湿量，空气温度越低，焓值（能量）越低。

等相对湿度线：线上的相对湿度相同。

它的平行线也都是等相对湿度线。

同样的相对湿度，空气温度越高，焓值（能量）越高。

20张图，详解了解焓湿图热湿比及应用
露点温度及湿球温度
湿球温度
焓湿图的应用
湿空气变化的过程
湿空气混合过程。

二、湿空气的焓湿图（I-H图）及其应用1．I-H图的构成图10-3是在总压力p＝100kPa下，绘制的I-H图。

此图纵轴表示湿空气的焓值I，横轴表示湿空气的湿度H。

图中共有五种线，分述如下。

（1）等焓（I）线平衡于横轴（斜轴）的一系列线，每条直线上任何点都具有相同的焓值。

（2）等湿度（H）线为一系列平行于纵轴的垂直线，每条线上任何一点都具有相同的湿含量。

（3）等干球温度（t）线即等温线将式（10-12）写成H01.1+=.1(+ttI)249088当t为定值，I与H成直线关系。

任意规定t值，按此式计算I与H的对应关系，标绘在图上，即为一条等温线。

同一条直线上的每一点具有相同的温度数值。

因直线斜率（1.88t+2490）随温度t的升高而增大，所以等温线互不平行。

（4）等相对湿度（ϕ）线由式（10-4）、式（10-6）可得：饱饱p p p H ϕϕ-=622.0等相对湿度（ϕ）线就是用上式绘制的一组曲线。

ϕ=100%时称为饱和空气线，此时的空气被水汽所饱和。

（5）水蒸汽分压（水p ）线由式（10－4）可得 H pH p +=622.0水它是在总压p ＝101.325kPa 时，空气中水汽分压水p 与湿度H 之间的关系曲线。

2．I-H 图的应用利用I-H 图可方便的确定湿空气的性质。

首先，须确定湿空气的状态点，然后由I-H 图中读出各项参数。

假设已知湿空气的状态点A 的位置，如图10-4所示。

可直接读出通过A 点的四条参数线的数值。

可由H 值读出与其相关的参数水p 、露t 的数值，由I 值读出与其相关的参数湿t ≈绝t 的数值。

通常根据下述条件之一来确定湿空气的状态点，已知条件是：（1）湿空气的温度t 和湿球温度湿t ，状态点的确定见图9-5（a ）。

（2）湿空气的温度t 和露点温度露t ，状态点的确定见图9-5（b ）。

（3）湿空气的温度t和相对湿度 ，状态点的确定见图9-5（c）。

【例题9－2】课堂练习：习题10-3小结：湿空气的性质及湿度图的应用。

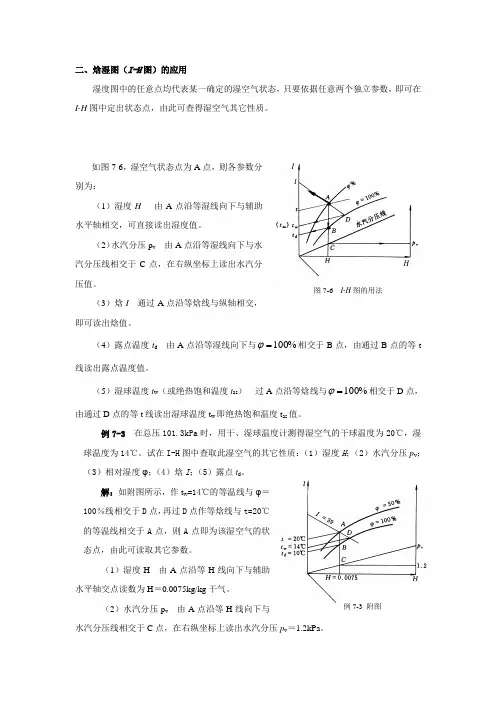

二、焓湿图（I-H 图）的应用湿度图中的任意点均代表某一确定的湿空气状态，只要依据任意两个独立参数，即可在I-H 图中定出状态点，由此可查得湿空气其它性质。

如图7-6，湿空气状态点为A 点，则各参数分别为：（1）湿度H 由A 点沿等湿线向下与辅助水平轴相交，可直接读出湿度值。

（2）水汽分压p v 由A 点沿等湿线向下与水汽分压线相交于C 点，在右纵坐标上读出水汽分压值。

（3）焓I 通过A 点沿等焓线与纵轴相交，即可读出焓值。

（4）露点温度t d 由A 点沿等湿线向下与%100=ϕ相交于B 点，由通过B 点的等t 线读出露点温度值。

（5）湿球温度t w （或绝热饱和温度t as ） 过A 点沿等焓线与%100=ϕ相交于D 点，由通过D 点的等t 线读出湿球温度t w 即绝热饱和温度t as 值。

例7-3 在总压101.3kPa 时，用干、湿球温度计测得湿空气的干球温度为20℃，湿球温度为14℃。

试在I-H 图中查取此湿空气的其它性质：（1）湿度H ；（2）水汽分压p v ；（3）相对湿度φ；（4）焓I ；（5）露点t d 。

解：如附图所示，作t w =14℃的等温线与φ＝100％线相交于D 点，再过D 点作等焓线与t=20℃的等温线相交于A 点，则A 点即为该湿空气的状态点，由此可读取其它参数。

（1）湿度H 由A 点沿等H 线向下与辅助水平轴交点读数为H ＝0.0075kg/kg 干气。

（2）水汽分压p v 由A 点沿等H 线向下与水汽分压线相交于C 点，在右纵坐标上读出水汽分压p v ＝1.2kPa 。

图7-6 I-H 图的用法 H I例7-3 附图（3）相对湿度φ 由A 点所在的等φ线，读得相对湿度φ＝50％（4）焓I 通过A 点沿等焓线与纵轴相交，读出焓值I =39kJ/kg 干气。

（5）露点t d 由A 点沿等湿线向下与%100=ϕ相交于B 点，由通过B 点的等t 线读出露点温度t d =10℃。

焓湿图讲解及应用处理
一、焓湿图的组成
以比焓h-纵坐标，以含湿量d-横坐标，表示大气压力B一定时湿空气各个参数之间的关系。

包含五种线群：
1：等焓线（为使图线不过密，两坐标轴间夹角为135℃）
2：等温线（干球温度线）
3：等相对湿度线Φ
4：水蒸气分压力线Pd
5：热湿比线
下图为湿空气焓湿图（部分）的示意图（图片来源百度百科）。

该图是以1kg干空气的湿空气为基准绘制的。

不同大气压的焓湿图是不同的。

焓湿图上有几种等值参数线：等焓（h）线—与纵坐标成135°角的直线；等含湿量（d）线—平行纵坐标轴的直线；等干球温度（t）线—近似水平的直线；等相对湿度（Ø）线—图中的曲线；等湿球温度线近似与等焓线平行，
图中未表示；水蒸气分压力（pw）与d成单值函数关系，其值表示于d的上方，等pw线平行于等d线；图的右下方给出了热湿比ε的方向线，热湿比又称角系数。
