液压电液比例技术培训

电液比例控制技术
电液比例控制技术是一种先进的控制技术，它将电子技术和液压技术相结合，实现了对液压系统的精确控制。

该技术广泛应用于工业自动化、机械制造、航空航天、军事装备等领域，为现代工业的发展做出了重要贡献。

电液比例控制技术的基本原理是通过电子控制器对液压系统中的比例阀进行控制，从而实现对液压系统的精确控制。

比例阀是一种特殊的液压阀门，它可以根据电信号的大小来调节液压系统中的流量和压力，从而实现对液压系统的精确控制。

电液比例控制技术的优点在于可以实现高精度、高速度、高可靠性的控制，同时还可以实现远程控制和自动化控制。

电液比例控制技术的应用非常广泛，例如在机床加工中，可以通过电液比例控制技术实现对切削力、进给速度、加工精度等参数的精确控制，从而提高加工效率和加工质量。

在航空航天领域，电液比例控制技术可以实现对飞机的姿态、高度、速度等参数的精确控制，从而保证飞机的安全飞行。

在军事装备中，电液比例控制技术可以实现对坦克、飞机、导弹等武器装备的精确控制，从而提高作战效率和作战能力。

电液比例控制技术是一种非常重要的控制技术，它可以实现对液压系统的精确控制，广泛应用于工业自动化、机械制造、航空航天、
军事装备等领域，为现代工业的发展做出了重要贡献。

随着科技的不断进步，电液比例控制技术将会得到更广泛的应用和发展。

一、实训背景随着现代工业的快速发展，液压系统在各个领域得到了广泛的应用。

电液比例技术作为一种先进的液压控制技术，具有响应速度快、控制精度高、稳定性好等优点。

为了更好地掌握电液比例技术，我们进行了为期一周的电液比例实训，以下是实训报告。

二、实训目的1. 熟悉电液比例阀的结构、原理及工作过程；2. 掌握电液比例系统的安装、调试与维护方法；3. 提高动手能力和团队协作能力。

三、实训内容1. 电液比例阀的结构及原理（1）电液比例阀的结构电液比例阀主要由电磁阀、比例放大器、液压缸、传感器等组成。

电磁阀是电液比例阀的核心部件，其作用是将电信号转换为液压信号，控制液压缸的流量和压力；比例放大器将电信号放大，并转换为相应的液压信号；传感器用于检测液压缸的流量、压力等参数，并将信号反馈给比例放大器。

（2）电液比例阀的原理电液比例阀的工作原理是：根据输入的电信号，通过比例放大器放大并转换为液压信号，从而控制液压缸的流量和压力。

当输入的电信号变化时，电磁阀的开度也随之变化，进而改变液压缸的流量和压力。

2. 电液比例系统的安装、调试与维护（1）安装电液比例系统的安装主要包括以下步骤：1）根据设计图纸，确定电液比例阀、液压缸、传感器等元件的安装位置；2）将元件按照设计要求进行安装，确保各部件之间的连接牢固；3）检查各元件的安装位置是否符合要求，并进行必要的调整。

（2）调试电液比例系统的调试主要包括以下步骤：1）连接电源和传感器，确保各部件工作正常；2）调整比例放大器的参数，使系统达到预期的性能；3）进行系统测试，验证系统是否满足设计要求。

（3）维护电液比例系统的维护主要包括以下内容：1）定期检查各元件的连接是否牢固，确保系统安全运行；2）定期清洁电磁阀、比例放大器等部件，防止灰尘和油污影响系统性能；3）定期更换液压油，确保系统润滑良好。

四、实训总结通过本次电液比例实训，我们掌握了电液比例阀的结构、原理及工作过程，熟悉了电液比例系统的安装、调试与维护方法。

液压基础培训讲解ppt 课件•液压传动基本概念与原理•液压元件结构与功能•液压基本回路分析•液压系统安装调试与维护保养目录•液压传动系统性能评价与优化•实验操作与技能培训液压传动基本概念与01原理液压传动定义及特点定义液压传动是利用液体作为工作介质来传递能量和进行控制的一种传动方式。

特点传动平稳、无级调速、过载保护、布局灵活、容易实现自动化等。

动力元件执行元件控制元件辅助元件液压系统组成要素将原动机的机械能转换成液体的压力能，如液压泵。

控制和调节液压系统中液体的压力、流量和方向，如压力控制阀、流量控制阀、方向控制阀等。

将液体的压力能转换成机械能，驱动负载作直线往复运动或回转运动，如液压缸、液压马达。

包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。

液压传动工作原理液压传动基于帕斯卡原理进行工作，即密闭液体上的压强能够大小不变地向各个方向传递。

通过液压泵将机械能转化为液体的压力能，再通过控制元件和执行元件将液体的压力能转化为机械能，从而驱动负载运动。

液压传动系统通过调节液体的流量、压力和方向来实现对执行元件的运动速度、力量和方向的精确控制。

挖掘机、装载机、压路机等。

液压技术应用领域工程机械轧钢机、连铸机等。

冶金机械拖拉机、收割机等。

农林机械液压制动系统、液压悬挂系统等。

汽车工业飞机起落架收放系统、飞机舱门开闭系统等。

航空航天如船舶、机床、塑料机械等。

其他领域液压元件结构与功能02齿轮泵叶片泵柱塞泵性能参数液压泵类型及性能参数01020304结构简单、价格低廉，适用于低压系统流量脉动小、噪声低，适用于中压系统压力高、结构紧凑，适用于高压系统排量、压力、转速、效率等液压缸和马达结构原理液压缸将液压能转换为机械能，实现直线往复运动或摆动液压马达将液压能转换为机械能，实现旋转运动结构原理密封容积变化产生压力差，推动活塞或转子运动控制阀种类及作用控制液压油的流动方向，如单向阀、换向阀等控制液压系统的压力，如溢流阀、减压阀等控制液压油的流量，如节流阀、调速阀等实现液压系统的压力、流量和方向控制方向控制阀压力控制阀流量控制阀作用储存液压油，起到散热、沉淀杂质的作用油箱滤油器冷却器密封件过滤液压油中的杂质，保证系统清洁度冷却高温液压油，保证系统正常工作温度防止液压油泄漏，保证系统密封性辅助元件功能介绍液压基本回路分析03压力控制回路原理及应用压力控制回路作用调节和控制系统压力，满足执行元件所需力或转矩的要求。

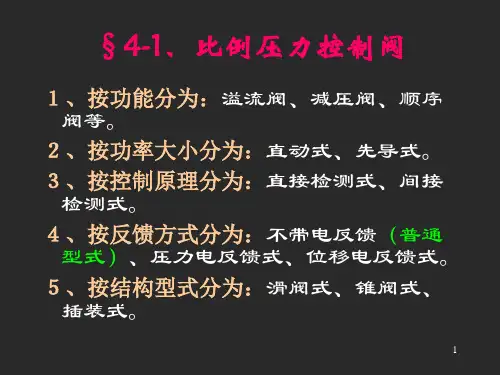

第三章液压阀§3.1 概述§3.1.1作用控制液压系统中油液的流动方向或调节其压力和流量。

§3.1.2分类按机能：方向控制阀，压力控制阀，流量控制阀按结构：滑阀，座阀，射流管阀按操纵方法：手动阀，机动阀，电动阀按连接方式：管式连接，板式连接、叠加式连接，插装式连接按控制方式：电液比例阀，电液伺服阀，数字控制阀其他方式：开关控制阀，定值控制阀§3.1.3基本要求动作灵敏，使用可靠，工作时冲击和振动小。

油液流过时压力损失小。

密封性能好。

结构紧凑，安装、调试、使用、维护方便，通用性好。

§3.2 液压阀的共性问题§3.2.1阀口形式滑阀式，错位孔式，三角槽式等。

§3.2.2液动力稳态液动力：阀心移动完毕，开口固定之后，液流流过阀口时因动量变化而作用在阀心上的力；瞬态液动力：滑阀在移动过程中（即开口大小发生变化时）阀腔中液流因加速或减速而作用在阀心上的力，这个力只与阀心移动速度有关（即与阀口开度的变化率有关），而与阀口开度本身无关。

§3.2.3卡紧力滑阀副几何形状误差和同心度变化所引起的径向不平衡液压力，即液压卡紧力，这是引起卡紧的主要原因。

同时由于脏物进入阀孔和阀心间的缝隙而使阀心移动困难，或由于缝隙过小在油温升高时阀心膨胀而卡死。

§3.2.4阀的泄漏特性锥阀不产生泄漏，滑阀则由于阀心和阀孔间的间隙，在压力作用下要产生泄漏。

为了减小缝隙处的泄漏，往往在阀心上开几条环形槽。

§3.3 控制与调节功能图3-1液压阀控制与调节功能图。
