万能红外遥控器设计

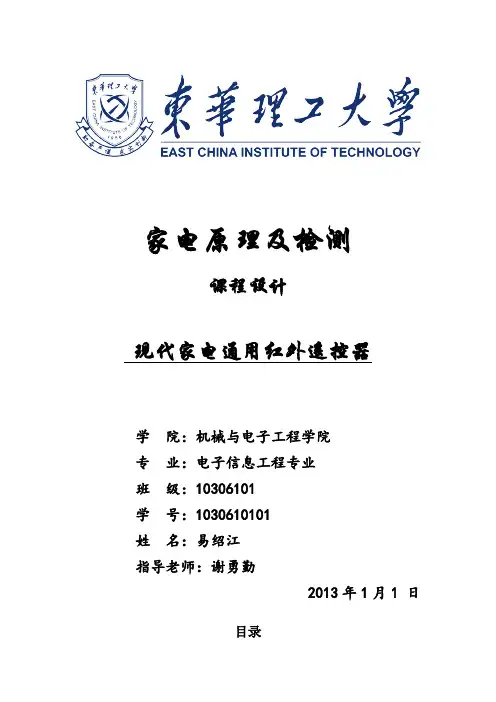

家电原理及检测课程设计现代家电通用红外遥控器学院：机械与电子工程学院专业：电子信息工程专业班级：10306101学号：1030610101姓名：易绍江指导老师：谢勇勤2013年1月1 日目录一、课程设计题目 (1)二、课题设计目的及意义 (1)三、红外线遥控器工作原理 (1)四、遥控器硬件设计思路 (1)1、MCU控制模块 (2)2、红外发射电路及其编码 (3)（1）红外发射电路 (3)（2）红外遥控编码 (5)3、遥控器红外接收模块 (6)4、遥控器存储电路 (7)5、显示模块及键盘模块 (9)（1）键盘电路 (9)（2）显示电路 (10)五、遥控器软件设计 (12)1、软件流程图 (12)2 、程序代码 (13)3 、程序执行说明 (18)六、心得体会 (19)一、课程设计题目现代家电通用遥控设备二、课题设计目的及意义随着社会的发展，空调器在家庭中已经十分普及，与此同时，和空调器相伴的空调遥控器的品种和产量不断提高。

但是一旦遥控器损坏，由于各个厂家遥控器生产的标准不同，所以不能互换，万一原来品牌不易购买，则会使得此台家用电器瘫痪。

所以利用单片机设计一个通用的空调遥控器，只要这种遥控器的技术能够掌握，则其他任何家电的遥控器都能设计。

红外遥控具有独立性、物理特性与可见光相似性、无穿透障碍物的能力及较强的隐蔽性等特点。

遥控器都采用红外线技术，只是不同的厂家对遥控器的各个开关的编码不相同，但是每个厂家都提供有自己产品的红外遥控的编码，所以就可以利用单片机技术，将各个厂家的编码都存储到程序中，通过逐一的发射来选择哪一组编码适合这台家用电器，找到之后将这组编码确定，就完成了遥控器的设置。

本课题的目的就是实现一个遥控器控制多台设备，来解决市场上普通遥控器不兼容的问题，这将给人们的生活带来极大的便捷。

系统电路主要包括接收电路、发射电路、键盘电路、显示电路以及存储电路。

三、红外线遥控器工作原理红外线 LED发光波长在940nm 左右为不可见光，是以GaAs组成的二极体装置，当它被加上顺向偏压时，就能发出红外光，其顺向电压约为1.2V, 顺向电流最大值一般可达50mA, 有的甚至可达150mA, 其所工作的顺向电流愈大，所发出之红外线愈强。

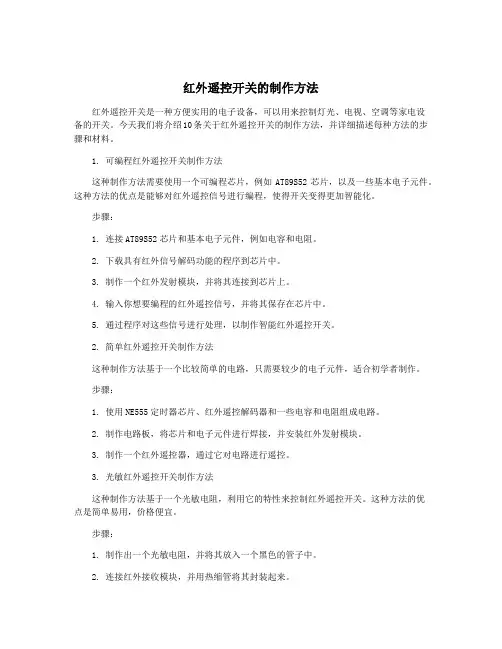

红外遥控开关的制作方法红外遥控开关是一种方便实用的电子设备，可以用来控制灯光、电视、空调等家电设备的开关。

今天我们将介绍10条关于红外遥控开关的制作方法，并详细描述每种方法的步骤和材料。

1. 可编程红外遥控开关制作方法这种制作方法需要使用一个可编程芯片，例如AT89S52芯片，以及一些基本电子元件。

这种方法的优点是能够对红外遥控信号进行编程，使得开关变得更加智能化。

步骤：1. 连接AT89S52芯片和基本电子元件，例如电容和电阻。

2. 下载具有红外信号解码功能的程序到芯片中。

3. 制作一个红外发射模块，并将其连接到芯片上。

4. 输入你想要编程的红外遥控信号，并将其保存在芯片中。

5. 通过程序对这些信号进行处理，以制作智能红外遥控开关。

2. 简单红外遥控开关制作方法这种制作方法基于一个比较简单的电路，只需要较少的电子元件，适合初学者制作。

步骤：1. 使用NE555定时器芯片、红外遥控解码器和一些电容和电阻组成电路。

2. 制作电路板，将芯片和电子元件进行焊接，并安装红外发射模块。

3. 制作一个红外遥控器，通过它对电路进行遥控。

3. 光敏红外遥控开关制作方法这种制作方法基于一个光敏电阻，利用它的特性来控制红外遥控开关。

这种方法的优点是简单易用，价格便宜。

步骤：1. 制作出一个光敏电阻，并将其放入一个黑色的管子中。

2. 连接红外接收模块，并用热缩管将其封装起来。

3. 将一些电阻和电容连接到电路板上，用它来控制光敏电阻输入的信号。

4. 制作一个红外遥控器，向电路板发送控制信号。

4. CD4017红外遥控开关制作方法这种制作方法基于一个CD4017集成电路，利用它的内部逻辑来控制红外遥控开关。

这种方法的优点是实现方便，性能稳定。

步骤：1. 连接CD4017集成电路、电容、电阻和LED灯，制作出一个电路板。

2. 连接红外接收模块和CD4017集成电路，以接收红外信号并对其进行处理。

3. 制作一个红外遥控器，并用它来控制CD4017电路板。

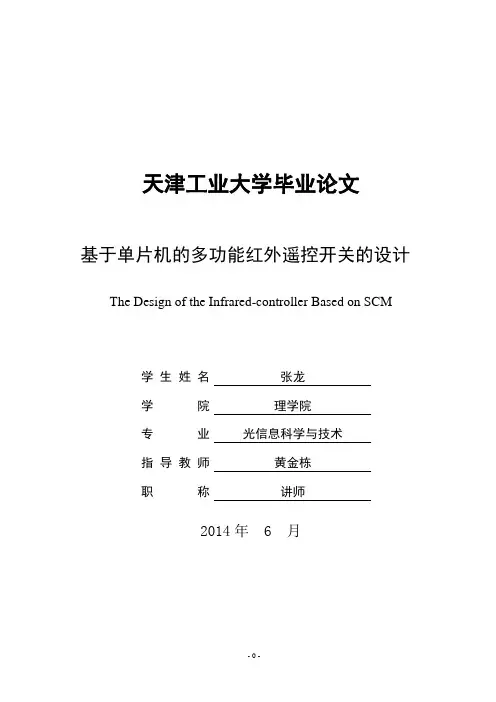

天津工业大学毕业论文基于单片机的多功能红外遥控开关的设计The Design of the Infrared-controller Based on SCM学生姓名张龙学院理学院专业光信息科学与技术指导教师黄金栋职称讲师2014年 6 月摘要随着科学技术的发展，单一遥控器（即一个遥控器只能控制一种类型的家电设备）已经不能满足用户要求和市场需求，且价格昂贵，并对材料造成了浪费，而且操作起来比较麻烦。

光电遥控多功能开关控制设备的种类多种多样，应用起来也比较简单，而且辐射较小，不会对人体健康产生较大危害，能与其他电器各行其道。

又因为红外线波长较长，所以不同的家用电器不会相互作用。

它的电路也比较便易，只要连接没有错误，便可以进行工作。

解码编码相对于其他设备也比较简易。

本次设计采用的是红外线遥控，利用红外线对不同的电器进行开关控制，采用把编码格式进行不同编码，产生不同频率脉冲，控制不同电器设备。

故达到开关控制的目的。

硬件部分主要包括发射电路、接收电路、单片机。

硬件部分主要包括发射电路程序编写、接收电路程序编写、实现开关功能的程序编写。

显示部分用显示器显示不同数字代表不同的电器，按下遥控开关不同数字产生不同频率的编码，通过电路，显示器上会显示不同的数字从而达到研究目的。

关键字：光电技术；遥控电路；发射电路；接收电路；单片机；显示器AbstractWith the development of science and technology, a single remote control has been unable to meet user requirements and market demand . And expensive , and the resulting waste materials , and operate more trouble. Photoelectric switches can control multifunction remote control different types of devices, and easy to operate, and does not affect the surrounding environment , do not interfere with other electrical equipment. Because it can not penetrate walls , so the appliances can be used in different rooms of the universal remote control without causing mutual interference ; circuit debugging as simple as pressing a given circuit connections are correct , generally without any debugging can be put to work ; codec easy, multichannel remote control . This design uses an infrared remote control , using infrared for different electrical switch control , the use of remote control codes different encoding formats to produce pulses of different frequencies to achieve the principle of control of different appliances , so as to achieve the purpose of the switch control . The hardware includes transmitter, receiver circuit, micro-controller . The hardware includes a transmitting circuit programming, the receiver circuit programming, switching function of programming. The show is part display different numbers represent different appliances, remote control switch is pressed to generate different frequencies in different digital coding , through the circuit , will be displayed on the display different figures so as to achieve the purpose of research . Keywords : Optical Technology ; remote control circuit ; transmitter circuit ;receiving circuit ; SCM ; monitor目录第一章绪论 (1)1.1前言 (1)1.2红外遥控技术的研究和成果 (2)1.3 多功能红外遥控器国内外现状和发展趋势 (3)1.4 本设计的方案和比较 (4)1.4.1 设计目的 (4)1.4.2遥控技术的种类 (4)第二章红外遥控控制原理 (6)2.1 红外遥控发射装置原理 (6)2.2 红外遥控接收装置原理 (6)2.3 行列式键盘的工作原理 (7)2.4 编码解码原理 (8)第三章红外遥控器的硬件系统设计 (9)3.1器件的介绍与选择 (9)3.1.1显示器的选择 (9)3.1.2按键方式选择 (9)3.1.3 单片机的选择（AT89C51） (9)3.2电路的设计 (10)3.2.1发射电路的设计 (10)3.2.2接收电路的设计 (12)第四章红外遥控器的软件系统设计 (13)4.1 遥控发射部分 (13)4.2 遥控接收部分 (15)第五章设计调试 (17)5.1 调试前不加电源的检查 (17)5.2 静态检测与调试 (17)5.3 动态检测与调试 (17)5.4 调试注意事项 (17)第六章结论 (18)参考文献 (20)附录 (19)谢辞 (39)第一章绪论1.1前言众所周知，当今世界最具潜力、最具发展力而且又被人们广泛应用的技术毫无疑问是光电技术。

基于单片机的多功能红外遥控器设计随着科技的发展，物联网的概念逐渐成为现实。

在这个信息化的时代，人们对于便捷的智能化设备也有了更高的需求。

尤其是对于红外遥控器，人们希望能够实现更多的功能，从而使得操作更加简单方便。

因此，设计一款基于单片机的多功能红外遥控器就显得尤为重要和必要。

首先，我们需要了解红外遥控器的原理。

它通过红外线控制电器的开关，现在已广泛应用于电视机、空调、DVD等家用电器的控制。

多功能遥控器是指可以控制多种电器，而基于单片机的多功能红外遥控器就可以实现更加多样化的功能。

在设计之初，需要考虑到多种电器的控制方案。

通常我们会选择采用通用的红外码库，也就是红外码与电器的对应关系表。

在程序中，会将不同的红外遥控码存入代码中，通过单片机MOSI口发送给红外发射器。

接收到红外信号的电器即可进行开关控制等操作。

而在实现多功能的控制方案中，则需要涉及到多个模块的开发和整合，例如LED的控制、语音模块和蓝牙模块等，使得我们的遥控器可以通过多种方式进行控制。

另外，在设计中常常会遇到红外码与设备的不匹配问题。

通常我们可以通过原始的遥控器保存红外命令来进行二次生成，或者私人定制生成红外码，从而保证不同品牌、不同型号的电器可以匹配使用。

这种方式也方便用户进行二次开发，实现更加个性化的控制方式。

最后，在红外遥控器的设计过程中，还需要考虑安全性和便携性。

在遥控器的物理设计上，需要考虑人体工学和抗摔性能，使得我们的遥控器可以更加舒适和耐用。

此外，为了保证遥控器的安全性，通常会添加密码保护功能，限制非法使用。

以上就是基于单片机的多功能红外遥控器的设计原理和要点，通过运用单片机技术和物联网技术相结合，我们可以实现更加丰富多彩的遥控器功能，使得人们的生活变得更加智能和便捷。

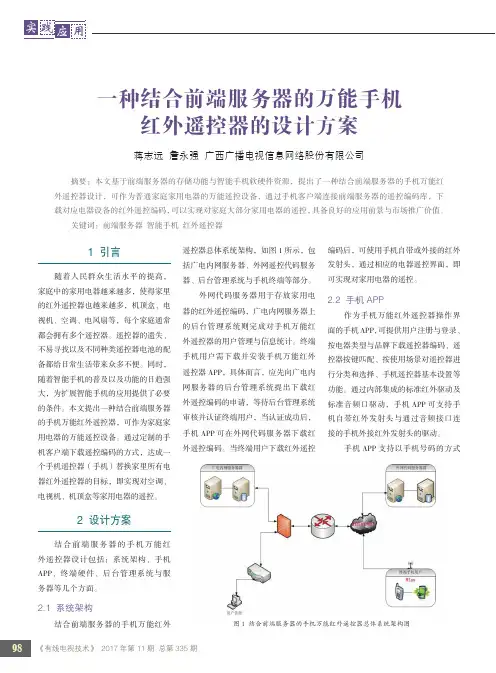

98《有线电视技术》 2017年第11期 总第335期1 引言随着人民群众生活水平的提高，家庭中的家用电器越来越多，使得家里的红外遥控器也越来越多，机顶盒、电视机、空调、电风扇等，每个家庭通常都会拥有多个遥控器。

遥控器的遗失、不易寻找以及不同种类遥控器电池的配备都给日常生活带来众多不便。

同时，随着智能手机的普及以及功能的日趋强大，为扩展智能手机的应用提供了必要的条件。

本文提出一种结合前端服务器的手机万能红外遥控器，可作为家庭家用电器的万能遥控设备。

通过定制的手机客户端下载遥控编码的方式，达成一个手机遥控器（手机）替换家里所有电器红外遥控器的目标，即实现对空调、电视机、机顶盒等家用电器的遥控。

2 设计方案结合前端服务器的手机万能红外遥控器设计包括：系统架构、手机APP、终端硬件、后台管理系统与服务器等几个方面。

2.1 系统架构结合前端服务器的手机万能红外遥控器总体系统架构，如图1所示，包括广电内网服务器、外网遥控代码服务器、后台管理系统与手机终端等部分。

外网代码服务器用于存放家用电器的红外遥控编码，广电内网服务器上的后台管理系统则完成对手机万能红外遥控器的用户管理与信息统计。

终端手机用户需下载并安装手机万能红外遥控器APP，具体而言，应先向广电内网服务器的后台管理系统提出下载红外遥控编码的申请，等待后台管理系统审核并认证终端用户，当认证成功后，手机APP 可在外网代码服务器下载红外遥控编码。

当终端用户下载红外遥控编码后，可使用手机自带或外接的红外发射头，通过相应的电器遥控界面，即可实现对家用电器的遥控。

2.2 手机APP作为手机万能红外遥控器操作界面的手机APP，可提供用户注册与登录、按电器类型与品牌下载遥控器编码、遥控器按键匹配、按使用场景对遥控器进行分类和选择、手机遥控器基本设置等功能。

通过内部集成的标准红外驱动及标准音频口驱动，手机APP 可支持手机自带红外发射头与通过音频接口连接的手机外接红外发射头的驱动。

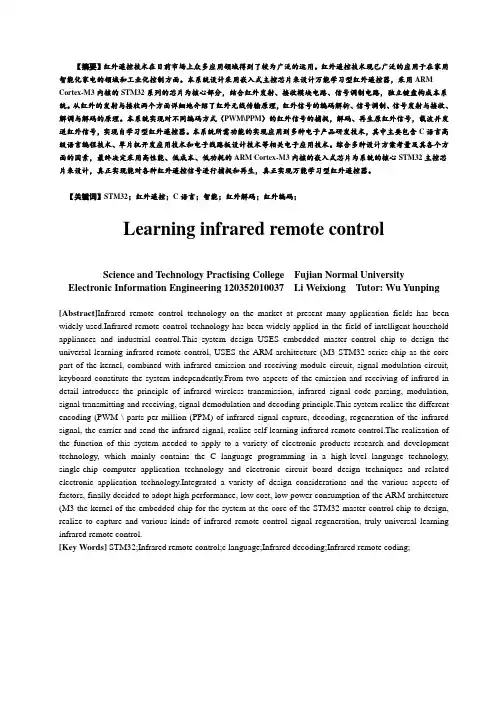

【摘要】红外遥控技术在目前市场上众多应用领域得到了较为广泛的运用。

红外遥控技术现已广泛的应用于在家用智能化家电的领域和工业化控制方面。

本系统设计采用嵌入式主控芯片来设计万能学习型红外遥控器，采用ARM Cortex-M3内核的STM32系列的芯片为核心部分，结合红外发射、接收模块电路、信号调制电路，独立键盘构成本系统。

从红外的发射与接收两个方面详细地介绍了红外无线传输原理，红外信号的编码解析、信号调制、信号发射与接收、解调与解码的原理。

本系统实现对不同编码方式（PWM\PPM）的红外信号的捕捉，解码、再生原红外信号，载波并发送红外信号，实现自学习型红外遥控器。

本系统所需功能的实现应用到多种电子产品研发技术，其中主要包含C语言高级语言编程技术、单片机开发应用技术和电子线路板设计技术等相关电子应用技术。

综合多种设计方案考量及其各个方面的因素，最终决定采用高性能、低成本、低功耗的ARM Cortex-M3内核的嵌入式芯片为系统的核心STM32主控芯片来设计，真正实现能对各种红外遥控信号进行捕捉和再生，真正实现万能学习型红外遥控器。

【关键词】STM32；红外遥控；C语言；智能；红外解码；红外编码；Learning infrared remote controlScience and Technology Practising College Fujian Normal University Electronic Information Engineering 120352010037 Li Weixiong Tutor: Wu Yunping[Abstract]Infrared remote control technology on the market at present many application fields has been widely used.Infrared remote control technology has been widely applied in the field of intelligent household appliances and industrial control.This system design USES embedded master control chip to design the universal learning infrared remote control, USES the ARM architecture (M3 STM32 series chip as the core part of the kernel, combined with infrared emission and receiving module circuit, signal modulation circuit, keyboard constitute the system independently.From two aspects of the emission and receiving of infrared in detail introduces the principle of infrared wireless transmission, infrared signal code parsing, modulation, signal transmitting and receiving, signal demodulation and decoding principle.This system realize the different encoding (PWM \ parts per million (PPM) of infrared signal capture, decoding, regeneration of the infrared signal, the carrier and send the infrared signal, realize self learning infrared remote control.The realization of the function of this system needed to apply to a variety of electronic products research and development technology, which mainly contains the C language programming in a high-level language technology, single-chip computer application technology and electronic circuit board design techniques and related electronic application technology.Integrated a variety of design considerations and the various aspects of factors, finally decided to adopt high performance, low cost, low power consumption of the ARM architecture (M3 the kernel of the embedded chip for the system at the core of the STM32 master control chip to design, realize to capture and various kinds of infrared remote control signal regeneration, truly universal learning infrared remote control.[Key Words] STM32;Infrared remote control;c language;Infrared decoding;Infrared remote coding;目录1概述 (3)1.1设计背景 (3)1.2设计目的 (3)1.3设计要求 (3)1.3设计方案选型 (3)1.4.1方案一：采用单片机（A T89C51）设计学习型红外遥控器 (3)1.4.2方案二：用STM32F103C8嵌入式芯片其红外发射接收模块电路构成学习型红外遥控器41.4.3方案的比较和选择 (4)2系统硬件设计 (5)2.1系统的总体设计 (5)2.2 STM32F103C8芯片介绍 (5)2.3 主要元器件介绍 (7)2.3.2 红外一体化接收头VS1838B (7)2.4系统各模块介绍 (8)2.4.1电源电路 (8)2.4.2复位电路 (9)2.4.3时钟电路 (9)2.4.4下载电路 (10)2.4.5 独立键盘电路 (10)2.4.6 红外发射电路 (11)2.4.7 红外接收电路 (12)3软件部分设计 (12)3.1 Keil uVision4 集成开发环境介绍 (12)3.2软件总架构 (13)3.2.1系统主程序流程图 (13)3.2.2主程序程序代码 (14)3.2.3 红外接收模块流程图 (15)3.2.4红外接收模块程序代码 (16)3.2.5 红外发射模块流程图 (17)3.2.6红外发射模块程序代码 (17)4总结 (18)5致谢 (18)参考文献............................................................................................................................... 错误!未定义书签。

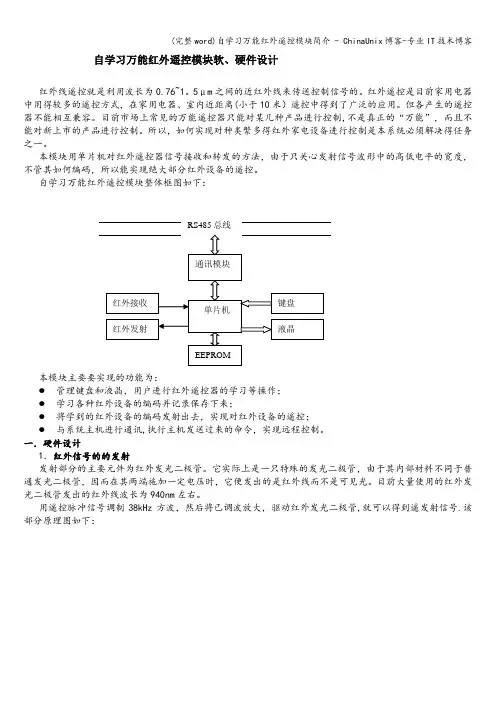

自学习万能红外遥控模块软、硬件设计红外线遥控就是利用波长为0.76~1。

5μm之间的近红外线来传送控制信号的。

红外遥控是目前家用电器中用得较多的遥控方式，在家用电器、室内近距离(小于10米）遥控中得到了广泛的应用。

但各产生的遥控器不能相互兼容。

目前市场上常见的万能遥控器只能对某几种产品进行控制,不是真正的“万能”，而且不能对新上市的产品进行控制。

所以，如何实现对种类繁多得红外家电设备进行控制是本系统必须解决得任务之一。

本模块用单片机对红外遥控器信号接收和转发的方法，由于只关心发射信号波形中的高低电平的宽度，不管其如何编码，所以能实现绝大部分红外设备的遥控。

自学习万能红外遥控模块整体框图如下：本模块主要要实现的功能为：●管理键盘和液晶，用户进行红外遥控器的学习等操作；●学习各种红外设备的编码并记录保存下来；●将学到的红外设备的编码发射出去，实现对红外设备的遥控；●与系统主机进行通讯,执行主机发送过来的命令，实现远程控制。

一．硬件设计1．红外信号的的发射发射部分的主要元件为红外发光二极管。

它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。

目前大量使用的红外发光二极管发出的红外线波长为940nm左右。

用遥控脉冲信号调制38kHz方波，然后将已调波放大，驱动红外发光二极管,就可以得到遥发射信号.该部分原理图如下：图中,与非门4011组成振荡电路，通过调整电阻VR3的值可调整调制频率。

SEND脚连接单片机，是信号的输入端。

有些遥控器的载频可能是40kHz，只须稍微加大发射功率仍然可用38kHz载频使其接收电路动作。

2．红外信号的接收和波形测量所有红外遥控器的输出都是用编码后串行数据对38～40kHz的方波进行脉冲幅度调制而产生的。

如果直接对已调波进行测量，由于单片机的指令周期是微秒（μs）级,而已调波的脉宽只有20多μs，会产生很大的误差。

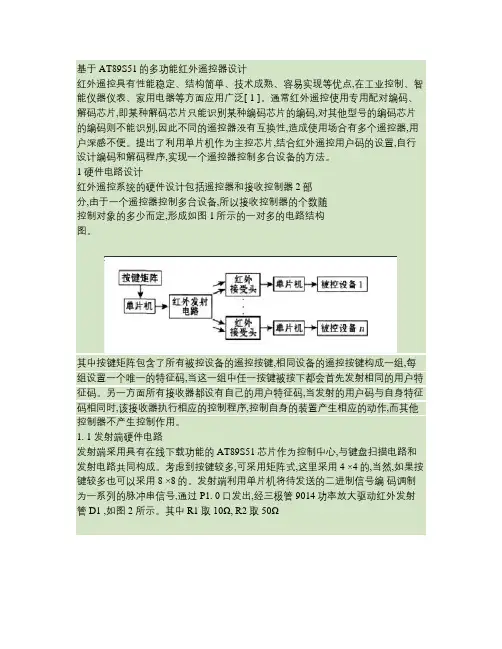

基于AT89S51的多功能红外遥控器设计红外遥控具有性能稳定、结构简单、技术成熟、容易实现等优点,在工业控制、智能仪器仪表、家用电器等方面应用广泛[ 1 ]。

通常红外遥控使用专用配对编码、解码芯片,即某种解码芯片只能识别某种编码芯片的编码,对其他型号的编码芯片的编码则不能识别,因此不同的遥控器没有互换性,造成使用场合有多个遥控器,用户深感不便。

提出了利用单片机作为主控芯片,结合红外遥控用户码的设置,自行设计编码和解码程序,实现一个遥控器控制多台设备的方法。

1 硬件电路设计红外遥控系统的硬件设计包括遥控器和接收控制器2部分,由于一个遥控器控制多台设备,所以接收控制器的个数随控制对象的多少而定,形成如图1所示的一对多的电路结构图。

其中按键矩阵包含了所有被控设备的遥控按键,相同设备的遥控按键构成一组,每组设置一个唯一的特征码,当这一组中任一按键被按下都会首先发射相同的用户特征码。

另一方面所有接收器都设有自己的用户特征码,当发射的用户码与自身特征码相同时,该接收器执行相应的控制程序,控制自身的装置产生相应的动作,而其他控制器不产生控制作用。

1. 1 发射端硬件电路发射端采用具有在线下载功能的AT89S51芯片作为控制中心,与键盘扫描电路和发射电路共同构成。

考虑到按键较多,可采用矩阵式,这里采用4 ×4的,当然,如果按键较多也可以采用8 ×8的。

发射端利用单片机将待发送的二进制信号编码调制为一系列的脉冲串信号,通过P1. 0口发出,经三极管9014功率放大驱动红外发射管D1 ,如图2 所示。

其中R1 取10Ω, R2 取50Ω.图2 发射端硬件电路原理图1. 2 接收端硬件电路接收控制器的个数随控制对象的多少而定。

每个接收控制器都有一个AT89S51芯片作为控制中心,与接收电路和各自的控制电路共同构成。

其中接收电路使用一体化红外接收头HS0038, HS0038工作频率为38 kHz,能对收到遥控信号进行放大、检波、整形、解调,得到TTL 电平的编码信号,再送给单片机,经单片机解码并执行相关控制程序,对外只有3 个引脚:VS、GND和1个脉冲信号输出引脚,使用方便,性能可靠[ 2 ]。

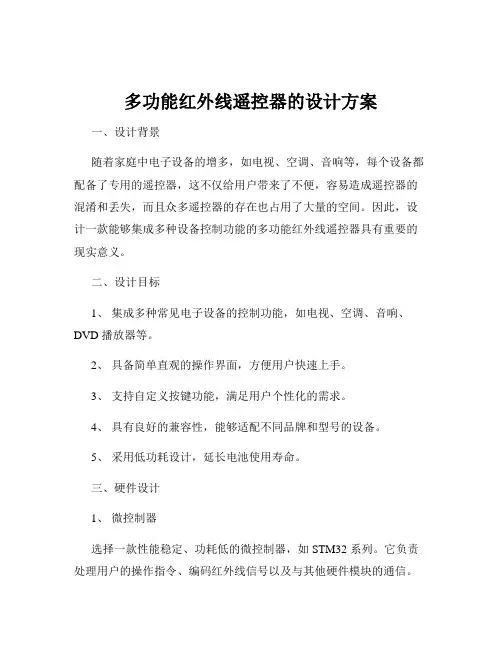

多功能红外线遥控器的设计方案一、设计背景随着家庭中电子设备的增多，如电视、空调、音响等，每个设备都配备了专用的遥控器，这不仅给用户带来了不便，容易造成遥控器的混淆和丢失，而且众多遥控器的存在也占用了大量的空间。

因此，设计一款能够集成多种设备控制功能的多功能红外线遥控器具有重要的现实意义。

二、设计目标1、集成多种常见电子设备的控制功能，如电视、空调、音响、DVD 播放器等。

2、具备简单直观的操作界面，方便用户快速上手。

3、支持自定义按键功能，满足用户个性化的需求。

4、具有良好的兼容性，能够适配不同品牌和型号的设备。

5、采用低功耗设计，延长电池使用寿命。

三、硬件设计1、微控制器选择一款性能稳定、功耗低的微控制器，如 STM32 系列。

它负责处理用户的操作指令、编码红外线信号以及与其他硬件模块的通信。

2、红外线发射模块采用红外线发射二极管，通过微控制器的控制，发射特定编码的红外线信号。

为了增强发射功率和覆盖范围，可以使用多个发射二极管并联的方式。

3、按键模块设计一个矩阵式的按键布局，包括数字键、功能键、方向键等。

按键采用轻触式开关，具有良好的手感和可靠性。

4、显示屏选用液晶显示屏（LCD）或电子纸显示屏（EPD），用于显示当前控制的设备类型、操作状态等信息。

5、电源模块采用干电池或可充电锂电池作为电源，并设计相应的电源管理电路，确保系统稳定供电。

四、软件设计1、系统初始化在遥控器启动时，进行硬件设备的初始化，包括微控制器的配置、显示屏的初始化、按键扫描的设置等。

2、按键处理程序实时监测按键的按下和释放动作，根据按键的编码执行相应的操作。

例如，切换控制设备类型、调整音量、切换频道等。

3、红外线编码程序根据不同设备的红外线编码协议，将用户的操作指令转换为相应的红外线编码信号。

同时，支持用户自定义红外线编码，以适配一些特殊的设备。

4、设备库管理程序建立一个设备库，存储常见电子设备的品牌、型号和对应的红外线编码信息。

基于51单片机的红外遥控器设计近年来，随着智能家居的兴起，红外遥控器在我们的生活中扮演着越来越重要的角色。

本文将基于51单片机，设计一个简单的红外遥控器。

首先，我们需要了解红外遥控器的工作原理。

红外遥控器使用红外线来传输指令。

当用户按下遥控器上的按键时，红外发射器发射一个特定的红外信号。

接收器接收到这个信号后，将其转换成电信号，并将其发送到电子设备中，实现对设备的控制。

接下来，我们需要选择合适的红外发射器和接收器。

常见的红外发射器有红外LED，常见的红外接收器有红外接收头。

在选择红外发射器和接收器时，要根据其工作频率、传输距离、灵敏度等因素进行选择。

在本设计中，我们选择了工作频率为38kHz的红外发射器和接收器。

接下来，我们需要设计电路，并进行程序开发。

首先，我们需要连接红外发射器和接收器到51单片机上。

红外发射器的一个引脚连接到51单片机的I/O口，另一个引脚连接到正极电源，第三个引脚连接到电源的接地端。

红外接收器的输出引脚连接到51单片机的I/O口，电源和接地端分别连接到正负电源。

接下来，我们需要编写程序。

首先，我们需要设置51单片机的I/O 口为输入或输出。

然后，我们需要编写程序来发送红外信号。

我们可以使用PWM技术来模拟红外信号的脉冲。

当用户按下遥控器上的按键时，我们可以发送一个特定的脉冲序列，来控制电子设备。

同时，我们还需要编写程序来接收红外信号。

当红外接收器接收到红外信号时，会输出一个特定的电平信号。

我们可以使用外部中断来检测这个信号，并进行相应的处理。

在程序开发过程中，我们需要注意红外信号的协议。

常见的红外信号协议有NEC、SONY等。

我们需要根据所使用的红外接收器的协议来编写相应的程序。

最后，我们需要测试代码的功能和稳定性。

可以通过连接电子设备，按下遥控器上的按键，来测试红外信号的发送和接收功能。

如果一切正常，我们的红外遥控器设计就完成了。

总结起来，基于51单片机的红外遥控器设计是一个简单而有趣的项目。

万能遥控器设计说明书前言随着电子技术的发展，遥控技术得到了越来越广泛的应用。

遥控技术正在向各个领域渗透，其重要性日见突出。

在家用电器方面，带红外遥控的家用电器得以广泛普及.给人们的生活带来了很大的方便。

但是，在一个家庭中如果遥控器过多，则使用过程容易产生混乱，给使用者造成许多不必要的麻烦。

为了解决这个问题，我们设计一种智能型红外遥控器，利用对各种红外遥控器发射的控制信号进行识别、存储和再现。

也就是说，只需要一个智能遥控器,就可以对多个遥控器的发射信号进行学习和记忆，从而实现对多个电器的遥控。

我们设计的智能型遥控器是基于单片机51的而设计的，利用“89C51”和其外围电路，进行对信息的处理，并进行显示。

本设目录1遥控器的现状和发展2红外发射的优缺点及基本原理3智能遥控器的结构和功能4智能遥控器的硬件电路红外发射电路红外接收电路键盘电路显示电路8155的扩展2864（EEPROM）的扩展 5智能遥控器的的软件电路原程序的注释各子程序的剖析 5心得体会6主要集成电路7附录设计任务书随着电子技术的发展，带红外遥控的家用电器得以广泛普及.给人们的生活带来了很大的方便。

但是，在一个家庭中如果遥控器过多，则使用过程容易产生混乱，给使用者造成许多不必要的麻烦。

为了解决这个问题，可设计一种智能型红外遥控器，利用对各种红外遥控器发射的控制信号进行识别、存储和再现。

也就是说，只需要一个智能遥控器,就可以对多个遥控器的发射信号进行学习和记忆，从而实现对多个电器的遥控。

技术要求1. 能对所设置的内容进行存储，2. 有”学习”和”控制”两种状态，并显示3. 能对电路电源进行检测，电源电压低于一定程度发出警报4. 对于宏定义不做要求。

5. 键盘扫描采用逐行扫描6. 由于EPPROM我们只买到了8K的2864A，存储单元不够。

所以，只能先控制两个电器来表示一下。

7. 由于2864（EPPROM）的存储时间较慢，所以采用先存储到RAM里，在由RAM存到ROM里。

课程设计报告课程名称：单片机原理及应用课程设计设计题目：万能红外线遥控器的设计系别：通信与控制工程系专业：电子信息工程班级：09级1班学生姓名:学号： 09409146 09409147起止日期: 2011年12月19日~ 2011年12月30日指导教师:谭周文田汉平教研室主任：侯海良摘要本设计详细介绍了学习型万能遥控器的软硬件设计方法，并给出了具体的各单元电路设计、程序设计及主程序流程图。

在硬件设计中，我们选取STC89C52型号单片机为核心器件，并给出外围电路模块如红外接收模块、红外发射模块、显示模块、以及外部控制模块等组成部分的设计实现。

软件部分采用keil进行C程序设计与编译，并将编译后产生的hex文件通过STC_ISP_V479下载到单片机中，进行调试。

本学习型遥控器采用最小化应用模式设计，电路简单，尤其是通过大量不同遥控码的特征分析，在遥控码的读入时选择了最佳采样间隔，使遥控码的学习成功率大大提高。

关键词：遥控学习；红外解码；单片机控制；红外遥控目录设计要求 (1)前言 (1)1方案论证 (1)1.1方案 (1)1.2方案二 (2)1.3方案对比与选择 (3)2基本功能模块设计与说明 (4)2.1初始化模块 (4)2.2遥控码读入处理模块 (4)2.3遥控码发射处理模块 (4)2.4 主模块 (5)3调试与操作说明 (8)3.1学习型红外遥控器的仿真电路原理图的设计 ...... 错误!未定义书签。

3.2 程序的编译及下载 (8)3.3实际电路的测试 (9)4课程设计心得体会 (10)5元器件及仪器设备明细 (11)6参考文献 (12)7致谢 (12)8附录 (12)学习型红外遥控器的设计设计要求学习型红外线遥控器要求可以学习不同遥控器的某个按键码功能。

使用时先用原遥控器对着学习器按一下某操作键，学习器就可以实现原遥控器中该键的遥控功能。

前言本课程设计是一个基于单片机的学习型红外遥控器，能够学习不同遥控器的某个按键功能。

多功能红外线遥控器的设计方案一、设计目标：1.实现对多种电子设备的远程控制，包括电视、空调、音响、DVD播放器等。

2.具备多种功能，如开关、调节音量、频道切换、温度调节等。

3.简约美观的外观设计，符合人体工学原理，易于握持和操作。

4.便捷的操作方式，仅需按下对应按键即可完成相应的控制。

5.高灵敏度和稳定性，确保远程控制的准确性和可靠性。

6.低功耗设计，使用寿命长，提高使用效率和便利性。

二、硬件设计：1.使用红外线通信技术，具备发送和接收红外信号的功能。

2.选用高精度的红外传感器，能够快速准确地接收红外信号。

3.整合多种电子设备的品牌和型号数据库，方便用户选择和设置。

4.设计多个按键，分为基本功能按键和扩展功能按键，基本功能按键包括电源、音量加减、频道加减等，扩展功能按键包括模式调节、温度调节等。

5.为按键设置背光，以提供在暗处或弱光环境下的使用便利。

6.设计电池盖，方便更换电池，并确保电池的稳定性和安全性。

7.设置红外发射指示灯，以显示红外信号的发射情况。

三、软件设计：1.设计用户界面，采用直观、简洁的图标和文字显示方式，方便用户操作和理解。

2.开发数据库管理系统，包括品牌和型号的录入、修改和删除等功能，提供用户自定义的选项。

3.制定红外码库，根据不同的设备品牌和型号，分别存储各自的红外码，确保对各个设备的准确控制。

4.设置程序逻辑，根据用户的操作，执行相应的控制指令，包括开关、音量调节、频道切换等。

5.设计学习模式，允许用户学习其他遥控器的功能，将其添加到遥控器的红外码库中，实现多种设备的控制。

6.设置定时开关机功能，方便用户设定时间，在指定的时间点开关设备。

四、测试与改进：1.对硬件进行功能测试，确保各个按键的灵敏度和稳定性。

2.对软件进行功能测试，确保各个控制指令的准确性和响应速度。

3.进行用户体验测试，收集用户的反馈意见，针对不足之处进行改进和优化。

4.不断升级数据库，添加更多的品牌和型号，以补充遥控器的功能和适用范围。

用安卓智能手机做红外万能(wànnéng)遥控器摘要(zhāiyào)：本课题旨在(zhǐ zài)利用现已成熟的且功能十分强大的安卓智能手机操作系统为软件基础，配合一种合适各种手机的外接硬件模块，通过将手机耳机接口输出的高低电压信息在外接模块(mó kuài)内转化为红外线输出，达到能遥控各种(ɡè zhǒnɡ)以红外遥控器控制的家用电器。

本课题的创新点有如下两点。

其一是将各个红外遥控器的功能集合在一部智能手机上的集合性。

其二是利用了耳机接口输出的音频电压信号进行信息的传输，保证软硬件的高度适应性。

关键词：智能手机万能遥控器红外遥控器耳机接口绪论课题由来遥控控制的家用电器越来越多，家里各种各样的遥控器也越来越多，日常存放、寻找和使用都很不方便。

要是一个老型号的家电的遥控器丢了，配都配不到。

手机是现在人们最常使用的一种手持式的通讯设备，大家都已经习惯随身携带手机和把手机经常放在身边。

所以，很多人都希望手机也可以当家用电器的遥控器使用。

现在，智能手机的软硬件已经十分强大，大尺寸的触摸屏可以设计成各种键盘布局的控制器。

只要有合适的软件，配合小的附件，智能手机都可以当作家用电器的万能遥控器来使用。

众所周知，任何红外线的信号都是可以由一串二进制编码翻译表达出来的，而任何一段由手机耳机接口输出的音频电压信号都可以传递出一串含有二进制编码信息，只要根据一定的规则，配合合适的硬件模块，就可以将手机耳机插口输出的音频电压信号转化为红外遥控器的红外线发射出来。

本课题旨在通过智能手机的软件支持，配合一个外接硬件红外发射模块，通过将手机耳机接口输出的高低电压信息在外接模块内转化为红外线输出，达到各种电器遥控器合为一体的目的，力求为使用者带来方便。

研究(yánjiū)背景微软的Windows Mobile、谷歌的Android和苹果的iOS等手机操作系统都有成熟的软件开发平台，个人和第三方组织(zǔzhī)为智能手机开发专门的应用软件是一门成熟的技术。

⼿机变成万能红外遥控器，⾃⼰动⼿制作教程 声明：⼿机型号与系统版本不同，有些⼿机不能⽤，如⼩⽶⼿机，红⽶，不能⽤。

⽶3移动版可以⽤，但是需要设置才能使⽤。

亲测：iPhone4、4s、5、7.1.2版本控制空调，机顶盒、电视机没压⼒，也不是很⿇烦，感兴趣的朋友可以试试看。

准备材料：1、940nm红外发射管【⼀个报废的遥控器上拆】 2、3极⼿机⽿机插头【不⽤的⽿机上拆，三级的容易焊接】 3、焊锡⼯具【电烙铁、锡丝】 制作前我先来说说为什么有的教程上要说准备两个红外发射管和X宝上所谓的双红外发射管： ⽤两个红外发射管并不是去补38千赫兹的频率，同等电压下，发射距离的远近取决于⼆极管发光晶⽚的横切⾯积，红外灯的发光晶⽚置于与两根管脚相连的灯杯中，⼀般发光芯⽚的⼤⼩为10、12、14mil（mil为发光芯⽚的单位，1mil=0.0254mm)，使⽤两个发射管只是增加了发射管的横截⾯积，从⽽有更好的遥控效果，并不是⾮⽤两个发射管。

遥控精灵软件输出信号给发射管时，同⼀组编码，是正反⽅向各输出⼀次，时间间隔300ms，有⽰波器的朋友可以看看。

双红外发光⼆极管，其实是等于两个发光⼆极管反极性并联，是⼚家⽅便后期安装设计的（⽆极性），⼯作时只有⼀个⼆极管发光，并不能提⾼发射距离，横切⾯积相同，既然遥控精灵给发射管的编码是正反⽅向各输出⼀次，所以不存在正负极的问题，双红外管是在不同时间内发射了同⼀组编码，所以说双红外管完全是噱头，没必要。

上个图来说明⼀下双红外发射管： 很多⼈可能不知道3极⽿机插头是什么样⼦的，我来上张图⽚（就是3段接触点，在做遥控器时地线⽤不到的） 开始焊接【如下图焊接，遥控精灵是正反⽅向各发⼀次，不⽤分正负极焊接】 焊接完成开始使⽤： 可遥控电视品牌：创维、海信、康佳、TCL、长虹、 海尔、索尼、LG、夏普、三星、 松下、飞利浦、东芝、⽇⽴ 可遥控空调品牌：格⼒、美的、海尔、TCL、长虹、 志⾼、科龙、奥克斯、海信、 康佳、春兰、澳柯玛、伊莱克斯、 新科、惠⽽浦、⼤⾦、三菱、 松下、格兰仕、⽇⽴、LG 可遥控机顶盒：创维、华为、同洲、天柏、中兴、 长虹、九州康佳、摩托罗拉、思科 海尔、⼤华、⼤亚、九联、全景 UT斯达康、海信、飞越、烽⽕、 杭州裕隆、⾦亚科技、海潮、新浪、 可遥控单⽅品牌：索尼、宾得、佳能、尼康 ⼿机遥控软件下载 APP⽀持，能遥控电视、机顶盒、DVD、空调、IPTV、功放、单反、开关、风扇、窗帘、遥控飞机，有等常规红外家电产品。
