渔工手机联网增氧控制器

关于鱼塘自动增氧机的研究摘要：为了提高水产养殖技术的自动化水平和鱼类产品饲养的数量和质量，本文分析和研究了国内鱼塘增氧机自动控制的实现方式和工作原理，并提出了现有自动增氧机的不足的地方，随后分析了影响各类增氧系统推行普及的制约因素，最后给出了结论与改良。

关键词：鱼塘增氧机自动增氧机自动控制1.引言高密度养鱼是实现淡水养殖高产的重要途径。

但是随着养殖密度的增加，水中氧气也会急剧减少，一旦水体缺氧，就会严重影响鱼类的生长，乃至造成鱼类死亡。

1972年中国水产科学研究院渔业机械所成功研制出了叶轮式增氧机，实现了将空气中的氧气及时转移到水体中，不仅达到了水体增氧的目的，同时还能除去水体中的有害气体，具有增进上下水层对流互换、改善水质、提高鱼池活性等作用。

增氧机在问世以来的近四十年间，不仅使中国水池养鱼打破了单产不过“千斤”的瓶颈，也使中国淡水养殖产量占到了淡水产品总产量90%以上，中国也当之无愧地成了水产养殖产量世界第一的渔业大国。

增氧机问世之初，多依托渔民的实践经验来人工控制增氧机的开启和增氧时间的长短。

若是渔民不能准确判断增氧的机会，那么就可能会出现增氧时间太长，造成资源浪费；或增氧时间不足，造成鱼类死亡等状况，这都直接影响着增氧机的利用效果与推行普及。

通常来讲，增氧机从每一年从5 月份开始一直可能工作到10 月份，一般天天增氧电机持续工作8 小时。

在现今提倡节能、环保的大环境下，咱们有必要依托科技进步，将鱼塘增氧机实现自动控制，进一步减小增氧机消耗的电能。

本文首先系统论述了增氧机自动控制系统的研发思路，随后扼要介绍了中国淡水养殖增氧机自动控制系统的研究现状及其设计原理，并分析了影响各类自动控制系统推行普及的制约因素。

2.自动增氧机的研发思路国内外实现鱼塘增氧机自动控制的主要方式之一，是自动控时系统。

其大体控制元件是一种经济、实用的时间控制器。

其本质是，在大量实践基础上，结合一系列实地监测数据总结出来的按时增氧控制系统。

鱼工牌溶氧控制器说明书摘要：一、鱼工牌溶氧控制器简介二、控制器的功能与特点三、控制器的使用方法四、注意事项与维护五、售后服务与联系方式正文：【一、鱼工牌溶氧控制器简介】鱼工牌溶氧控制器是一款专为水产养殖业设计的高精度溶氧检测与控制器。

通过实时监测水质中的溶氧含量，自动调节增氧设备，确保水体中的溶氧含量在适宜范围内，为水生生物提供良好的生活环境。

【二、控制器的功能与特点】1.高精度监测：鱼工牌溶氧控制器采用先进的传感器技术，能够实时、准确地监测水质中的溶氧含量。

2.自动控制：控制器根据设定的溶氧范围，自动调节增氧设备，保证水体中的溶氧含量在适宜范围内。

3.智能报警：当水质中的溶氧含量低于或高于设定范围时，控制器会发出报警信号，提醒养殖户及时采取措施。

4.操作简便：控制器采用触摸屏操作，界面简洁明了，操作方便快捷。

5.防水设计：控制器具有防水功能，适用于各种水产养殖环境。

【三、控制器的使用方法】1.安装传感器：将传感器安装在养殖水体中，确保传感器与水面保持一定距离，避免阳光直射。

2.连接设备：将传感器与控制器相连接，同时连接增氧设备。

3.设置参数：根据养殖水体的实际情况，设置溶氧范围、报警阈值等参数。

4.开始运行：启动控制器，开始实时监测水质中的溶氧含量，并自动调节增氧设备。

【四、注意事项与维护】1.定期检查传感器：确保传感器表面干净，无污物附着，避免影响监测精度。

2.定期清洁控制器：使用软布擦拭控制器表面，避免使用有刺激性的清洁剂。

3.避免设备浸泡：确保控制器及传感器接口处防水胶圈完好，避免设备进水。

4.注意防雷：在雷电天气时，最好将控制器断电，避免雷击损坏设备。

【五、售后服务与联系方式】鱼工牌溶氧控制器享有完善的售后服务体系，如有任何问题，请随时联系我们的售后服务人员。

我们将竭诚为您解答，确保设备正常运行。

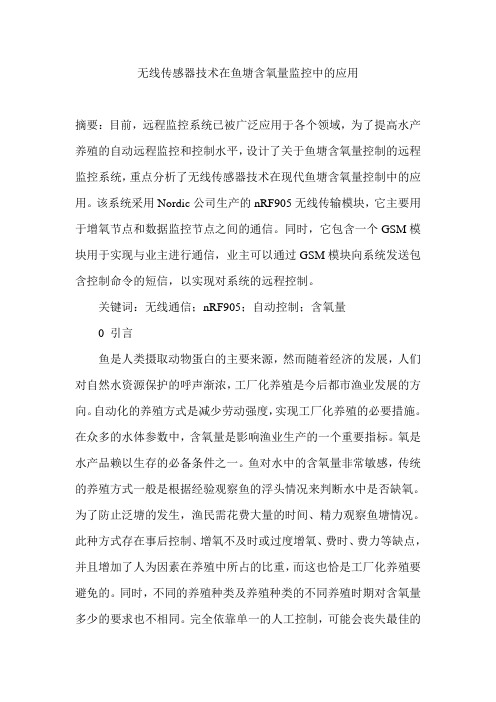

无线传感器技术在鱼塘含氧量监控中的应用摘要：目前，远程监控系统已被广泛应用于各个领域，为了提高水产养殖的自动远程监控和控制水平，设计了关于鱼塘含氧量控制的远程监控系统，重点分析了无线传感器技术在现代鱼塘含氧量控制中的应用。

该系统采用Nordic公司生产的nRF905无线传输模块，它主要用于增氧节点和数据监控节点之间的通信。

同时，它包含一个GSM模块用于实现与业主进行通信，业主可以通过GSM模块向系统发送包含控制命令的短信，以实现对系统的远程控制。

关键词：无线通信；nRF905；自动控制；含氧量0 引言鱼是人类摄取动物蛋白的主要来源，然而随着经济的发展，人们对自然水资源保护的呼声渐浓，工厂化养殖是今后都市渔业发展的方向。

自动化的养殖方式是减少劳动强度，实现工厂化养殖的必要措施。

在众多的水体参数中，含氧量是影响渔业生产的一个重要指标。

氧是水产品赖以生存的必备条件之一。

鱼对水中的含氧量非常敏感，传统的养殖方式一般是根据经验观察鱼的浮头情况来判断水中是否缺氧。

为了防止泛塘的发生，渔民需花费大量的时间、精力观察鱼塘情况。

此种方式存在事后控制、增氧不及时或过度增氧、费时、费力等缺点，并且增加了人为因素在养殖中所占的比重，而这也恰是工厂化养殖要避免的。

同时，不同的养殖种类及养殖种类的不同养殖时期对含氧量多少的要求也不相同。

完全依靠单一的人工控制，可能会丧失最佳的含氧量控制时期和控制浓度，在一定程度上影响了水产品的生长，增加了养殖成本。

本文重点分析了无线传感器技术在现代鱼塘含氧量控制中的应用，包括基本硬件电路模块的设计和软件流程。

1 含氧量自动控制系统总体设计在工厂化养殖中，不同的养殖车间对含氧量的要求不同。

借助于传感器技术，对不同的养殖车间的含氧量分别进行采样，并按照不同养殖需求分别进行控制。

本文设计的自动监控系统可实时监测水中的含氧量，自动反映给上位机控制台，管理员可以实时进行控制。

若上位机没有及时加以处理，则把本请求转发给鱼塘业主，业主可以通过手机短信的方式进行远程控制。

渔工鱼塘全自动增氧机控制器渔工鱼塘增氧机控制器性能：渔业养殖很辛苦，特别是大面积泛塘时有发生，本产品可在夜间天气变化时帮助您自动启动增氧机，助您养殖一臂之力；本产品具有自动，手动及定时增氧控制3大功能。

仪器内设定有多种天气变化增氧模式，无需特殊维护，操作简单，适用于不需长期测氧，帮您防止天气变化所致的鱼塘缺氧情况，让您夜里高枕无忧！方式一：自动控制当天气变化，大气中氧气压力降低，导致鱼塘内氧气溢出到空气中，水中含氧量下降，仪器可自动启动增氧机增氧。

方式二：手动增氧根据不同养殖情况，您可以手动启动本仪器增氧。

方式三：定时增氧仪器内置定时功能，可根据需要定时启动增氧机增氧，本仪器可设置3组定时增氧启动时间。

渔工鱼塘增氧机控制器优势特点：1、采用高灵敏度溶氧传感器监测水中氧含量；2、有线传送数据，放置简便；3、主机内设空气开关，接触器，有过载过流保护功能；4、接线简单，设有专用接线端口，只需接好进线、电机即可；5、操作容易，无需用户特殊设置，专为养殖户贴心设计；6、努力打造老百姓用得起的高科技产品，同类产品，价格最低。

渔工鱼塘增氧机控制器产品性能：渔工增氧控制器高灵敏度溶氧传感器监测水中氧含量，传感器采用最新数字传感器技术，有线传送数据，仪器采用模块化设计，使用维护方便。

1）实时监测水中氧含量2）测试信号采用高灵敏度数字传感器，灵敏度高。

使用寿命长。

3）有线数据传送，取放便捷，测试距离可达500米。

4）缺氧自动增氧，水中含氧量达到设定值停止增氧。

5）报警功能。

6）系统自动校准功能。

7）故障自动检测、过载自动保护功能8）异常状态下系统自动启动增氧机，最大限度保证安全。

为什么要使用渔工增氧控制器？池塘的溶解氧：溶解氧是池塘养殖最重要的水质标准。

溶解氧的来源主要是有浮游植物的光合作用产生，以及由空气中的氧气溶入水中产生的；溶解氧的消耗主要是由浮游生物的呼吸作用、水中有机物的分解，以及鱼类的呼吸作用造成的。

光合作用对溶氧的影响较大。

• 148•为了提高淡水养殖的自动化水平和水产养殖的质量，研制了鱼塘水体溶氧监控和自动增氧控制系统，该系统采用无线传感技术，将水体温度和溶氧量信号通过ZigBee 通信网络传输给单片机，通过单片机分析和处理，实现增氧机的自动控制和实时监控。

鱼塘水体含氧量是池塘水产养殖管理中的一项重要指标，在传统的淡水养殖中，水体增氧一般是根据经验确定，这种方法随意性比较大，时常会发生由于增氧不及时而造成的鱼苗缺氧死亡等养殖损失现象。

为此，本文设计了一种鱼塘自动增氧控制系统，该系统的使用改变了传统的水产养殖方式，从而对提高淡水养殖产量的提高、降低养殖成本、减轻人工劳动强度都具有重要的意义。

1 系统设计本系统主要由溶氧量传感器采集模块、水温传感器采集模块、信号处理与无线通信模块、STC89C52主控器模块、增氧机控制模块、上位机监控显示设置模块组成，系统框图如图1所示。

块发出控制指令。

接收和存储上位机的参数设置信号。

系统主控器使用的是STC89C52单片机，该单片机是宏晶公司生产的一种低功耗、高性能CMOS8位微控制器，具有8K 字节系统可编程Flash 存储器，指令代码完全兼容传统8051，具有512字节内部RAM ，4KB 内部ROM ，完全能够满足设计要求。

2.2 数据采集模块本设计主要对鱼塘的水温和溶氧量进行测量，数据采集模块包括温度传感器模块和溶氧量传感器模块。

温度传感器型号选用DS18B20，是DALLAS 公司生产的一线式数字温度传感器，通过单线接口与主控模块通讯。

溶氧量传感器采用北京博海志远科技有限公司生产的DOB-300A 型在线溶解氧传感器和变送器， 其测量范围是0-20mg/L ，分辨率为01mg/L ，输出模拟电压0-5V 。

2.3 信号处理与通信模块该模块采用美国TI(Chipcon)公司生产的一款基于ZigBee 技术鱼塘自动增氧控制系统设计华北理工大学人工智能学院 王睿铮华北理工大学电气工程学院 曹文军 于文硕图1 鱼塘自动增氧控制系统原理框图传感器模块将溶氧浓度信号、水温信号经信号处理与无线传输模块转化成数字信号后通过无线网络传给主控器模块，主控器模块将接收到的数据与设定数据比较，输出相应的控制指令，通过无线网络传输给对应的信号处理与无线传输模块，通过驱动电路，控制增氧机工作。

渔工鱼塘全自动增氧控制器鱼塘缺氧自动增氧为适应科学增氧的需要,我公司(谷工186********)经过多年的研究和实践，走访众多的养殖企业和养殖户，收集各种实用的建议，为水产养殖者专项设计生产了渔工牌鱼塘全自动增氧控制器，该仪器能准确测量鱼塘中溶解氧含量，并能根据用户设定的上、下限自动控制增氧机启停，当溶氧低于下限时启动增氧机，同时声光报警，当溶氧高于上限时关闭增氧机，使溶解氧含量始终保持在设定的最佳状态。

此外该仪器还具有水温测量、停电报警、手动控制等功能，操作简单明了，适应各阶层的使用者！正确使用该仪器能使鱼塘溶氧含量适度，保证鱼类正常生长，减少鱼病发生，提高饲料系数，节省人力，节约电能。

降低养殖成本。

对企业化、集团化的水产养殖进行自动控制、规范管理起到相当的保障作用，省时、节能，达到降低成本的效果，同时对一般家庭养殖鱼农，更安全、更方便、更有保障。

渔工牌鱼塘增氧控制器在技术上处于国内外领先地位，其功能强、价格低。

该仪器可分为主机和氧电极两个部份。

主机采用进口微电脑芯片、集成电路等，氧电极采用铂金、纯银等贵金属制造。

精度高寿命长。

走访众多的养殖企业和养殖户，收集各种实用的建议，为水产养殖专项设计生产各种多功能广普性产品，操作简单、明了而适应各阶层的使用者。

对企业化、集团化的水产养殖进行自动控制、规范管理起到相当的保障作用，给企业带来省时、节能而达到降低成本的效果，同时对一般家庭养殖鱼农，安全、方便、有保障。

本着“科技兴农质量为本”的建业精神，广泛接受用户的建议，我们有信心，也有能力为水产养殖提供更科学、更实用的水产养殖器械。

为广大用户促进生产、降低成本、提高效益提供可靠的产品。

增氧机自动控制器特点：安全:1、每台增氧机独立具有漏电、过载、缺相保护和报警功能。

2、保证不烧坏电机，任一台增氧机出现漏电、过载、缺相时不但可进行保护和报警，同时另外一台增氧机可自动接着增氧，确保鱼塘不缺氧。

3、控制箱全塑结果，5伏电压控制，轻触、绝缘控制面板。

水产养殖监控系统水产养殖监控系统针对我国现有的水产养殖场缺乏有效信息监测技术和手段、水质在线监测和控制水平低等问题，采用物联网技术，实现对水质和环境信息的实时在线监测、异常报警与水质预警，采用无线传感网络、移动通信网络和互联网等信息传输通道，将异常报警信息及水质预警信息及时通知养殖管理人员。

根据水质监测结果，实时调整控制措施，保持水质稳定，为水产品创造健康的水质环境。

水产养殖监控系统示意图1.智能水质传感器针对水质传感器多为电化学传感器，其输出受温度、水质、压力、流速等因素影响，传统传感器有标定、校准复杂、适用范围狭窄、使用寿命较短等缺点，采用IEE1451智能传感器设计思想，使传感器具有自识别、自标定、自校正、自动补偿功能。

智能传感器还具有自动采集数据并对数据进行预处理功能、双向通讯、标准化数字输出等其他功能。

水质传感器2.传感器测量范围与精度（1）水温：0～50℃，±0.3℃（2）酸碱度（pH）：0～14，+3y0（3）电导度（EC）：0～100mS/cm，±3%（4）溶解氧（DO）：0～20mg/L，±3%（5）氧化还原电位（ORP）999～999mV，±3%（6）气温：-20～50℃，±0.3℃（7）相对湿度：0～100%，±3%（8）光照度：0～30000luX，±50Lux3.无线增氧控制器无线溶解氧控制器是实现增氧控制的关键部分，它可以驱动叶轮式、水车式或微孔曝气空压机等多种增氧设备。

无线测控终端可以根据需要配置成无线数据采集节点及无线控制节点。

无线控制节点是连接无线数据采集节点与现场监控中心的枢纽，无线控制节点将无线采集节点采集到的溶解氧智能传感器及设备信息通过无线网络发送到现场监控中心。

无线控制节点还可接收现场监控中心发送的指令要求，现场控制电控箱，电控箱输出可以控制10kW以下的各类增氧机，实现溶解氧的自动控制。

基于云平台的增氧机智能控制系统郑棉涛，夏润良，胡嘉怡，林晓冰，罗泽森（华南农业大学，广州 510642）摘 要：为了提高水产养殖的智能化控制水平以及养殖业的生产效率，研制了基于云平台的增氧机智能控制系统。

该系统以STM32为主控芯片，由A/D转换器、继电器、含氧量传感器、温度传感器等相关电路模块组成，通过鱼塘中的传感器实时监测水体参数，实现对增氧机的自动开关机，从而提高水体质量，促进养殖业的发展。

关键词：云平台，增氧机，含氧量，智能控制作者简介：郑棉涛（1996—），男，广东汕头人，本科，主要研究农业电子设计。

E-mail:786580155@0 引言农业是国民经济的基础，水产养殖业是我国农业的重要组成部分，虽然近几年我国水产养殖业发展迅猛，但我国水产养殖业的主要生产方式与发达国家相比仍有差距，其中养殖业中常用到的增氧机还未达到智能监控水平，仍需要根据经验来控制增氧机的开启以及增氧时间的长短。

如果没能准确判断增氧的时机，或者鱼塘管理者没有及时开启增氧机，就可能出现水体溶氧不足，造成鱼类死亡等状况；如果增氧机出现堵转而没能及时发现，可能会烧毁增氧机。

所以，开发基于云平台的增氧机智能控制系统势在必行。

基于云平台的增氧机智能控制系统主要是基于水体中的溶氧量进行研究。

利用物联网可自动监测鱼塘中的温度、pH 值、溶氧量等鱼塘水体参数，同时监控鱼塘中增氧机的运行情况。

只要养殖户或管理者能上网，就能随时随地掌控鱼塘养殖水体的状况。

1 系统总体设计系统总体架构如图1所示，首先通过置于鱼塘底部的多个氧探头采集到水中溶氧量信号，再通过信号采集转换电路，将数据送往STM32处理器，处理器对数据进行处理和分析，并在鱼塘旁边电箱中PCB 板的数码管上显示，在传输层中通过GPRS 模块将数据发送至云服务端，用户可以随时在手机移动端查看鱼塘中溶氧量浓度，随时开启或关闭增氧机，也可以通过设置水体中溶氧量的上限和下限来实现对增氧机的自动控制。
