某配电工程高压开关柜的继电保护整定(模板)

高压开关柜整定整定的内容：整定的内容有高压整定和低压整定。

高压整定主要进行过电流整定、速断整定、过电压整定。

低压整定主要进行高压配电装置和低压开关的过流、短路整定及效验。

整定的目的：为了正确选择和效验电气设备，使之满足短路电流的动、热稳定性的要求。

为了正确整定计算继电器的保护装置，使之在短路故障发生时，能够准确可靠地动作，确保安全。

1、变压器的视在容量：计算公式：.1S732UI式中：S------视在容量KVAU------额定电压VI------额定电流A根据上述公式中可以进行相关参数的计算：已知容量、电压可以计算出电流已知电压、电流可以计算出容量已知电流、容量可以计算出电压例如：容量S=800KVA，电压u=10KV电流I=S/1.732U2、电动机的功率计算公式：P732.1φUIcos式中：1.732-----系统为三相时的计算系数(3)U------额定电压VI------额定电流Acosφ----功率因数，0.85左右∩-----效率，0.8左右根据上述公式中可以进行相关参数的计算：已知电压、电流、功率因数、效率可计算出功率已知电压、功率因数、功率、效率可计算出电流已知电流、功率、效率、功率因数可计算出电压例如：功率P=30KW 电压U=0.69KV 功率因数cosφ=0.85效率∩=0.8时，电流I=P/1.732Ucosφ∩3、过流整定值：I过流=（1.2-1.3）Ie式中：1.2-1.3为计算系数Ie为所控制负荷的额定电流。

（其中：出线柜控制变压器时为变压器的额定电流；出线柜控制电动机时为电动机的额定电流）例如：变压器的容量=800KVA，电流比为75/5=15，电流为46.189AI过流=（1.2-1.3）Ie=1.2*46.189=55.43A过流继电器的刻度：55.43/15=3.6A过流继电器放在这个位置主要是因为：电流继电器电流是在互感器的二次侧，那么一次侧电流除以电流比就时电流继电器刻度的位置，应取最近值。

中央变电所高压开关柜整定计算井下主变电所高压开关柜的断路器的短路开断电流为12.5KA，则断路器的断流容量为：Sk =1.732×6×12.5=129.9MVA一、系统电抗。

因为变压器的二次侧空载电压U av=690V，井下主变电所容量S k =129.9MVA，所以得Xs=Uav2/Sk=0.692/129.9=0.0037Ω系统电抗。

当变压器二次侧空载电压Uav=6300V，井下主变电所容量S k=129.9MVA，所以得Xs=Uav2/Sk=6.32/129.9=0.3056Ω系统电抗。

当变压器二次侧空载电压Uav=1200V，井下主变电所容量S k=129.9MVA，所以得Xs=Uav2/Sk=1.22/129.9=0.0111Ω二、十煤皮带高压开关柜整定计算1、从中央变电所到十煤皮带500移变的高压电缆的阻抗为x0=0.081Ω/km r0=0.4484Ω/km XL= x0l0 = 0.081×0.48= 0.0389ΩRL= r0l0= 0.4484×0.48= 0.2153Ω转换成低压侧的阻抗XL1 = x0l0 /K2= 0.081×0.48 /（6300/690）2= 0.0005ΩRL1= r0l0/K2 = 0.4484×0.48/（6300/690）2= 0.0026Ω2、十煤皮带500移变阻抗，查资料的KBSGZY-500的短路损耗P=3100W，阻抗电压v=4,则变压器的额定电流I2N=SN/×690=500/×690=418.4，得：ZT =v×V22N/100S=0.038ΩRT =P V22N /S2=0.0059ΩXT ==0.0374Ω3、移变两侧短路点短路电流的计算（1）、移变高压侧进线端短路电流计算总的阻抗为R=0.01+0.2153=0.2253ΩX=0.0389+0.3056=0.3445ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.22532+0.34452)=6300/2√(0.0508+0.1187)=7651A（2）、移变低压侧出线端短路电流计算总的阻抗为R=0.01+0.0059+0.0026=0.0185ΩX=0.0374+0.0005+0.0037=0.0416ΩIs22=V2N/2√(R∑2+X∑2)= 690/2√(0.01852+0.04162)=690/2√(0.0018+0.0004)=7356A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流Imax=∑SN/U1N√3=500×103/6000√3=48.114A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.4倍，即Isb.r=0.4×150=60A>48.114A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2（1416+207.8）/8.7=224A动作电流倍数n=224/150=1.49，取n=1.6按移变一次侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=7651/1.6×150=31.9&g t;1.5按移变二次侧进行两相短路电流校验主保护区灵敏度Kr=Is22/KgTKTIsb.r=7356/√3×8.7×1.6×150=2>1.2三、902材巷移变高压开关柜整定计算1、从中央变电所到高爆的高压电缆的阻抗为x0=0.081Ω/km r0=0.4484Ω/km XL= x0l0= 0.081×0.8= 0.0648ΩRL= r0l0= 0.4484×0.8= 0.3588Ω2、高爆进线侧短路点短路电流的计算总的阻抗为R=0.01+0.3588=0.3688ΩX=0.3056+0.0648=0.3704ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.37042+0.36882)=6300/2√(0.1372+0.1361)=6025A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流Imax=∑SN/U1N√3=(315+315)×103/6000√3=60.6236A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.5倍，即Isb.r=0.5×150=75A>60.6236A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2（834.4+25.8+4.7）/5+1.2（4×16.6+8.2+2×43+27.5+13.7+3×6+16.4+2×40.5)/8.7=207.576+43.7518=251.3278A动作电流倍数n=251/150=1.67，取n=1.8按移变一次侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=6025/1.8×150=22.3>1.5四、+555变电所出线高压开关柜整定计算1、从中央变电所到+555变电所高压电缆的阻抗为x0=0.061Ω/km r0=0.306Ω/kmXL= x0l0= 0.061×0.45= 0.0275ΩRL= r0l0 = 0.306×0.45= 0.1377Ω2、高压电缆末端短路点短路电流的计算总的阻抗为R=0.01+0.1377=0.1477ΩX=0.0275+0.3056=0.3331ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.14772+0.33312)=6300/2√(0.0219+0.1110)=8640A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流Imax=Kde∑PN/KTCOSφU1N√3=0.422×782.4×103/0.6×8.7×660×√3=55.3324A 选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.4倍，即Isb.r=0.4×150=60A>55.3324A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2（849.6+12+32.8+44.7×5+13.7×6+6+8.2×3+6×4+27.5×4+12.1+1 30.7）/8.7=1.2(849.6+12+32.8+223.5+82.2+6+24.6+24+110+12.1+130.7)/8.7=207.9A动作电流倍数n=207.9/150=1.39，取n=1.6按移变一次侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=8640/1.6×150=36>1.5五、902运巷移变高压开关柜整定计算1、从中央变电所到902运巷GB-50-2高爆电缆的阻抗为x0=0.081Ω/km r0=0.4484Ω/kmXL= x0l0 = 0.081×0.758= 0.0614ΩRL= r0l0= 0.4484×0.758= 0.3399Ω2、高爆高压侧短路点短路电流的计算总的阻抗为R=0.01+0.3399=0.3499ΩX=0.0614+0.3056=0.3679ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.36792+0.34992)=6300/2√(0.1354+0.1225)=6203A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流=0.5×675.5×1000/5×0.6×1140×√3Imax=Kde∑PN/KTCOSφU1N√3+0.5×496.8×1000/8.7×0.7×660×√3=57.0193+35.6815=92.7A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.7倍，即Isb.r=0.7×150=105A>92.7A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2（1225+175+4×16.6+43.2+2×13.7+50.8）/8.7+1.2(119.2+139.3+55.8×2+54)/5=218.7+101.8=320.5A动作电流倍数n=320.5/150=2.14，取n=2.2按移变一次侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=6203/2.2×150=18.8>1.5六、902工作面移变高压开关柜整定计算1、从中央变电所到904B材巷500KVA移变的高压电缆的阻抗为x0=0.081Ω/km r0=0.4484Ω/kmXL= x0l0= 0.081×0.88= 0.0713ΩRL= r0l0 = 0.4484×0.88= 0.3946Ω转换成低压侧的阻抗XL1 = x0l0 /K2= 0.081×0.88 /（6300/690）2= 0.0009ΩRL1= r0l0/K2 = 0.4484×0.88/（6300/690）2= 0.0048Ω2、904B材巷500移变阻抗，查资料的KBSGZY-500的短路损耗P=3100W，阻抗电压v=4,则变压器的额定电流I2N=SN/×690=500/×690=418.4，得：ZT =v×V22N/100S=0.038ΩRT =P V22N /S2=0.0059ΩXT ==0.0374Ω3、移变两侧短路点短路电流的计算（3）、移变高压侧进线端短路电流计算总的阻抗为R=0.01+0.3964=0.4064ΩX=0.0713+0.3056=0.3769ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.40642+0.37692)=6300/2√(0.1652+0.1421)=5683A（4）、移变低压侧出线端短路电流计算总的阻抗为R=0.01+0.0059+0.0048=0.0207ΩX=0.0374+0.0009+0.0037=0.042ΩIs22=V2N/2√(R∑2+X∑2)= 690/2√(0.02072+0.0422)=690/2√(0.0018+0.0005)=7187.5A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流Imax=Kde∑PN/KTCOSφU1N√3=0.49×530×1000/5×0.6×1140×√3+0.49×555×1000/8.7×0.6×660×√3=43.8428+45.5750=89.4178A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.65倍，即Isb.r=0.65×150=97.5A>89.4178A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2（1089+152）/5+1.2(261.4+216+82.5+32.8)/8.7=297.84+81.75=379.59A动作电流倍数n=379.59/150=2.53，取n=2.6按移变一次侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=5683/2.6×150=14.6>1.5按移变二次侧进行两相短路电流校验主保护区灵敏度Kr=Is22/KgTKTIsb.r=7187.5/√3×8.7×2.6×150=1.22>1. 2七、北翼轨道移变高压开关柜整定计算1、从中央变电所到902运巷500移变的高压电缆的阻抗为x0=0.081Ω/km r0=0.4484Ω/kmXL= x0l0 = 0.081×1.11= 0.09ΩRL= r0l0 = 0.4484×1.11= 0.4978Ω转换成低压侧的阻抗XL1 = x0l0 /K2= 0.081×1.11 /（6300/690）2= 0.0011ΩRL1= r0l0/K2 = 0.4484×1.11/（6300/690）2= 0.0060Ω2、902材巷500移变阻抗，查资料的KBSGZY-500的短路损耗P=3100W，阻抗电压v=4,则变压器的额定电流I2N=SN/×690=500/×690=418.4，得：ZT =v×V22N/100S=0.038ΩRT =P V22N /S2=0.0059ΩXT ==0.0374Ω3、移变两侧短路点短路电流的计算（5）、移变高压侧进线端短路电流计算总的阻抗为R=0.01+0.4978=0.5078ΩX=0.09+0.3056=0.3956ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.50782+0.39562)=6300/2√(0.2579+0.1565)=4894A（6）、移变低压侧出线端短路电流计算总的阻抗为R=0.01+0.0059+0.006=0.0219ΩX=0.0374+0.0011+0.0037=0.0422ΩIs22=V2N/2√(R∑2+X∑2)= 690/2√(0.02192+0.04222)=690/2√(0.0018+0.0005)=7187.5A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流Imax=∑SN/U1N√3=815×103/6000√3=78.43A 选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.6倍，即Isb.r=0.6×150=90A>78.43A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2（1523.5+164+261.4+27.4+216+73.8）/8.7=312.6A动作电流倍数n=312.6/150=2.08，取n=2.2按移变一次侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=4894/2.2×150=14.8>1.5按移变二次侧进行两相短路电流校验主保护区灵敏度Kr=Is22/KgTKTIsb.r=7187.5/√3×8.7×2.2×150=1.45>1. 2八、1#主水泵高压开关柜整定计算1、从中央变电所到1#主排水泵的高压电缆的阻抗为x0=0.063Ω/km r0=0.429Ω/kmXL= x0l0 = 0.063×0.0036= 0.0003ΩRL= r0l0 = 0.429×0.0036= 0.0016Ω2、高压水泵进线侧短路点短路电流的计算总的阻抗为R=0.01+0.0016=0.0116ΩX=0.0003+0.3056=0.3059ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.01162+0.30592)=6300/2√(0.0002+0.0936)=10284A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流为主水泵的额定电流Imax=52.7A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.3倍，即Isb.r=0.3×200=60A>52.7A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2×342.55/1=411.06A动作电流倍数n=411.06/200=2.06，取n=3按高压水泵进线侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=10284/3×200=17>2九、2#主水泵高压开关柜整定计算1、从中央变电所到2#主排水泵的高压电缆的阻抗为x0=0.063Ω/km r0=0.429Ω/kmXL= x0l0 = 0.063×0.0028= 0.0002ΩRL= r0l0 = 0.429×0.0028= 0.0012Ω2、高压水泵进线侧短路点短路电流的计算总的阻抗为R=0.01+0.0012=0.0112ΩX=0.0002+0.3056=0.3058ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.01122+0.30582)=6300/2√(0.0002+0.0936)=10284A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流为主水泵的额定电流Imax=52.7A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.3倍，即Isb.r=0.3×200=60A>52.7A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2×342.55/1=411.06A动作电流倍数n=411.06/200=2.06，取n=3按高压水泵进线侧进行两相短路电流校验主保护区灵敏度Kr=Is12/KiIa=10284/40×90=17>2十、3#主水泵高压开关柜整定计算1、从中央变电所到3#主排水泵的高压电缆的阻抗为x0=0.063Ω/km r0=0.429Ω/km XL= x0l0= 0.063×0.004= 0.0003ΩRL= r0l0 = 0.429×0.004= 0.0018Ω2、高压水泵进线侧短路点短路电流的计算总的阻抗为R=0.01+0.0018=0.0118ΩX=0.0003+0.3056=0.3059ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.01182+0.30592)=6300/2√(0.0002+0.0936)=10284A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流为主水泵的额定电流Imax=52.7A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.3倍，即Isb.r=0.3×200=60A>52.7A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2×342.55/1=411.06A动作电流倍数n=411.06/200=2.06，取n=3按高压水泵进线侧进行两相短路电流校验主保护区灵敏度Kr=Is12/KiIa=10284/40×90=17>2十一、北翼轨道变电所变电所出线高压开关柜整定计算1、从中央变电所到北翼轨道变电所变电所高压电缆的阻抗为x0=0.06Ω/km r0=0.179Ω/kmXL= x0l0= 0.06×1= 0.06ΩRL= r0l0 = 0.179×1= 0.179Ω2、高压电缆末端短路点短路电流的计算总的阻抗为R=0.01+0.179=0.189ΩX=0.06+0.3056=0.3656ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.1892+0.36562)=6300/2√(0.0358+0.1337)=7651A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流Imax=Kde∑PN/KTCOSφU1N√3=0.4×776.3×103/0.6×8.7×660×√3=52.0388A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.2倍，即Isb.r=0.2×400=80A>52.0388A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2(396.5+61+6×6+27.5×2+43.2×6+24.3×2+13.7×2+40.5+32.8×4+8.2+8.2×4+12×2+16.6×4)/8.7=163.7A动作电流倍数n=163.7/400=0.4，取n=0.5按移变一次侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=7651/0.5×400=38.3>1.5十二、本室变压器出线高压开关柜整定计算1、从中央变电所到本室315移变的高压电缆的阻抗为x0=0.063Ω/km r0=0.429Ω/kmXL= x0l0 = 0.063×0.035= 0.0022ΩRL= r0l0 = 0.429×0.035= 0.0151Ω转换成低压侧的阻抗XL1 = x0l0 /K2= 0.081×0.48 /（6300/690）2= 0.0001ΩR L1= r0l0/K2 = 0.4484×0.48/（6300/690）2= 0.0002Ω2、本室315干变阻抗，查资料的KBSGZY-315的短路损耗P=2200W，阻抗电压v=4,则变压器的额定电流I2N=SN/×690=315000/×690=263.58，得：ZT =v×V22N/100S=0.061ΩRT =P V22N /S2=0.0107ΩXT ==0.06Ω3、移变两侧短路点短路电流的计算（7）、移变高压侧进线端短路电流计算总的阻抗为R=0.01+0.0151=0.0251ΩX=0.0022+0.3056=0.3078ΩIs12=V2N/2√(R∑2+X∑2)= 6300/2√(0.02512+0.30782)=6300/2√(0.0006+0.0947)=10204A（8）、移变低压侧出线端短路电流计算总的阻抗为R=0.01+0.0002+0.0107=0.0209ΩX=0.06+0.0001+0.0037=0.0638ΩIs22=V2N/2√(R∑2+X∑2)= 690/2√(0.02092+0.06382)=690/2√(0.0004+0.0041)=5142A4、高压开关柜过流保护的整定供电的6KV线路最大负荷电流Imax=∑SN/U1N√3=315×103/6000√3=30.3A选用KGS1矿用一般手持式高压真空开关柜（1）、过载保护电流倍数取0.3倍，即Isb.r=0.3×150=45A>30.3A（2）、短路保护整定，躲开最大电动机启动，其他电机正常运行，其一次侧动作电流计算值为Isb.r>1.2~1.4（Ist.m+∑IN）/KT=1.2（423.5+23.5+41）/8.7=67.3动作电流倍数n=67.3/150=0.45，取n=0.6按移变一次侧进行两相短路电流校验主保护区灵敏度Kr=Is12/nIa=10204/0.6×150=113>1.5按移变二次侧进行两相短路电流校验主保护区灵敏度Kr=Is22/KgTKTIsb.r=5142/√3×8.7×0.6×150=3.82>1.2。

高压开关柜整定地面配电室1、名称：高压开关规格型号：GG1A-125 编号：1601 进线柜Ie=333A （1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，取12A.2、名称：高压开关规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A)过流延时取0.6S CT=300/5= 60 295/60=4.9 根据井下设备实际情况，整定值取 5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885ACT=300/5=60 885/60=14.75（A）为避免出现越级跳闸，取12A.3、名称：高压开关规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=39.9(A) 取40A过流延时取0.5S CT=50/5=10 40/10=4 根据设备实际情况，整定值取 4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A50/5=10 200/10=20 整定值取20A4、名称：高压开关规格型号：GG1A-07编号：1606 控地面630KVA变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 整定为8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A50/5=10 240/10=24（A）为避免出现越级跳闸，取22A.5、名称：高压开关规格型号：GG1A-07编号：1604 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.7=36.8(A) 取37A CT=50/5=5 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×37=185A CT=50/5 185/10=18.5 根据设备实际情况，整定值取20A6、名称：高压开关规格型号：GG1A-009编号：1612 控联络柜CT=400/5 Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×333=399.6(A) 取400A CT=400/5=80 400/80=5 整定为5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A CT=400/5=80 1200/80=15 为避免出现越级跳闸，速断整定值取12A7、名称：高压开关规格型号：GG1A-07编号：1608 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=50/5=10 40/10=4 根据设备实际情况，整定值取 5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A CT=50/5=10 200/10=20 整定值取20A8、名称：高压开关规格型号：GG1A-07编号：1610 控地面630KVA变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 80/10=8 整定为8A 时限10S （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A 50/5=10 240/10=24 为避免出现越级跳闸，速断整定值取22A9、名称：高压开关规格型号：GG-1A-07编号：1611 额定电流300A 所带负荷320KW Ie=30.8A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 取40A过流延时取0.55 CT=50/5 40/10=4 根据设备实际情况，整定值取 4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A 50/5=10 200/10=20 整定值取20A10、名称：高压开关规格型号：GG1A-03 编号：1614 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A) CT=300/5=60 295/60=4.9 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885A300/5=60 885/60=14.75（A）为避免出现越级跳闸，速断整定值取12A11、名称：高压开关规格型号：GG1A-125 编号：1615 额定电流400A Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，速断整定值取12A地面配电所控提风机高压开关柜1、名称：高压开关规格型号：GG-1A改编号：1639 所带负荷320KW Ie=30.8A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取 2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5A 整定值取6.5A2、名称：高压开关规格型号：GG-1A改编号：1640 所带负荷320KW Ie=30.7A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取 2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5 整定值取 6.5A地面提风机房1、名称：高压开关规格型号：HYP261 编号：1632 所带负荷360KW Ie=34.6A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×34.6=44.9(A) 取45A CT=75/5=15 45/15=3 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×45=135（A）CT=75/5=15 135/15=9 为避免出现越级跳闸，速断整定值取8A2、名称：高压开关规格型号：HYP261 编号：1633 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A3、名称：高压开关规格型号：KYGG 编号：1634 一号风机二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 20/8=2.5 整定值取 2.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A4、名称：高压开关规格型号：KYGG 编号：1635 所带负荷320KW Ie=30.8A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=75/5=15 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×40=120A CT=75/5=15 120/15=8 速断整定值取8A5、名称：高压开关规格型号：KYGG 编号：1636 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A6、名称：高压开关规格型号：KYGG 编号：1637 控2号风级二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A-204水平1、名称：高压开关规格型号：KGS1 编号：1647 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A2、名称：高压开关规格型号：KGS1 编号：1648 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A3、名称：高压开关规格型号：KYGG-11 编号：1618 用途：井下总开关Ie=252A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×252=302(A) 过流延时取3S CT=300/5=60 302/60=5.03为避免出现越级跳闸，整定值取 4.8A（2）速断整定值为：=3×302=906ACT=300/5=60 906/60=15.1 为避免出现越级跳闸，速断整定取12A4、名称：高压开关规格型号：KYGG-03 编号：1620 CT=50/5 Ie=30.3A 3#泵控制柜所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.3=39.39(A) 取40ACT=50/5 40/10=4A 根据设备实际情况整定值取 4.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=50/5=10 200/10=20（A）根据设备实际情况整定值取36A5、名称：高压开关规格型号：KYGG-03 编号：1621 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：45A 时限为6S6、名称：高压开关规格型号：KYGG-04 编号：1624 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：10A 时限为6S7、名称：高压开关规格型号：KYGG-03 编号：1622 CT=75/5 Ie=36.6A 控-204 2#400KVA变压器所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×36.6=44(A)CT=75/5=15 44/15=2.9A 根据设备实际情况，整定值取2A（2）速断整定值为：=3.4×44=149.6A 取150ACT=75/5=15150/15=10（A ）整定值取10A（3）灵敏度系数校验4.344150min IzId >1.28、名称：高压开关规格型号：KYGG-03 编号：1623 CT=400/5 Ie=192A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×192=230.4(A) 取230A CT=400/5=80 230/80=2.88 为避免出现越级跳闸，整定值取 2.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×230=736ACT=400/5=80 736/80=9.2（A ）整定值取9A（3）灵敏度系数校验3230690min IzId >1.29、名称：高压开关规格型号：KYGG-03 编号：1626 CT=75/5 Ie=30.3A 控-204 1#315KVA 变压器所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40A CT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A CT=75/5=15200/15=13.3（A ）根据设备实际情况，整定值取15A（3）灵敏度系数校验540200minIz Id >1.210、名称：高压开关规格型号：KYGG-03 编号：1625 CT=75/5 Ie=30.3A 所带负荷315KW （1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=1540/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ）整定值取15A 11、名称：高压开关规格型号：KYGG-03 编号：1627 CT=50/5 Ie=30.7A 所带负荷320KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×30.7=36.8(A) 取36ACT=50/5 36/10=3.6A 过流延时取 1.4S 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT=50/5=10 144/10=14.4（A ）取15A12、名称：高压开关规格型号：KYGG-11 编号：1629用途：井下总开关Ie=288A （1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×288=345.6(A) 取340A过流延时取3S CT=300/5=60 340/60=5.6 为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×340=1020ACT=300/5=60 1020/60=17（A）根据设备实际情况，速断整定为取12A12、名称：高压开关规格型号：KYGG-11 编号：1630 用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A)CT=75/5=15 36/15=2.4为避免出现越级跳闸，整定值取1.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×36=151.2A 取151ACT=75/5=15 151.2/15=10.1（A）速断整定值取10A-520水平1、名称：高压开关规格型号：PJG-300/6Y 编号：P-01 额定电流400A Ie=128.56A 取129A CT=300/5 所带负荷1336KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×129=154.8(A) 取155A CT=300/5 155/60=2.58 取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×155=619A CT=300/5 619/60=10.3A 根据井下实际情况，取12A2、名称：高压开关规格型号：PJG-200/6Y 编号：P-02 去-550采区变电所Ie=140A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×140=168(A) CT为200/5，根据设备实际情况，整定值取 3.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×168=672ACT为200/5，时限取0.5S ，速断取12A3、名称：高压开关规格型号：PJG-100/6Y 编号：P-03 控280KW1#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，175/20=8.75( A) 根据设备实际情况，速断取12A4、名称：高压开关规格型号：PJG-100/6Y 编号：P-04 控315KVA 1#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）/=1.2×30.3=36(A) CT为100/5，过流取2A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A5、名称：高压开关规格型号：PJG-300/6Y 编号：P-05 控联络柜Ie=180A CT为300/5所带负荷1870KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A) CT为300/5，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×216=756ACT为300/5，时限取5S ，速断取12A6、名称：高压开关规格型号：PJG-100/6Y 编号：P-06 控-520水平2#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A) CT为100/5，根据设备实际情况，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A7、高压开关规格型号：PJG-100/6Y 编号：P-07 控280KW 2#泵Ie=280/10.392=26.9A CT为100/5（（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A8、名称：高压开关规格型号：PJG-100/6Y 编号：P-09 控280KW 3#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A10、名称：高压开关规格型号：PJG-400/6Y 编号：P-10 控500KVA、800KVA 移变所带负荷1300KW Ie=119A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×119=120(A) CT为400/5，120/80=1. 5 根据设备实际情况，整定值取1.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×120=360ACT为400/5 , 时限取5S 360/80=4.5，根据设备实际情况，速断取4A11、名称：高压开关规格型号：PJG-400/6Y 编号：P-08 控-550变电所II路变压器所带负荷2420KW Ie=233A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×233=280(A) CT为400/5，280/80=3.5 整定值取 3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×280=980ACT为400/5=80 , 时限取3S ，980/80=12.25 （A）速断取12A12、名称：高压开关规格型号：PJG-400/6Y 编号：P-19 控I路进线所带负荷1337KW Ie=153A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×153=199.8A) 取200A CT为400/5，200/80=2.5 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×200=600ACT为400/5=80 , 时限取2S ，600/80=7.5 （A）根据设备实际情况，速断取5A井下2.5米绞车房名称：高压开关规格型号：KYGG 编号：1649 所带负荷260KW Ie=25A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×25=32.5(A) CT=75/5 整定值取 2.5A 时限0.6（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×2.5=162.5A CT=75/5，取11A低压馈电开关-204配电室1、名称：馈电开关规格型号：KBZ-400/1140II编号：4028 所带负荷41KW（1）Iz=1.2×41=49.2A 取50A（2）短路整定值为：Id=8 Iz=50×8=400A（3）灵敏度系数校验换算电缆长度为50m，查表两相短路4620A 4620/400=11.5>1.2 符合要求2、名称：馈电开关规格型号：KBZ-400/1140II编号：4030 所带负荷75KW人行车及主副井（1）Iz=1.2×75=90A（2）短路整定值为：Id=8 Iz=8×90=720A（3）灵敏度系数校验换算电缆长度为137m，查表两相短路3380A 3380/720=4.6>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4045 所带负荷100KW-204I路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4046 所带负荷100KW-204II路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求-520配电室低压馈电开关1、名称：馈电开关规格型号：KBZ-400/1140II编号：4060 备用暂整定为18A2、名称：馈电开关规格型号：KBZ-400/1140II编号：4012所带负荷116KW控-520及-410（1）Iz=1.2×116=140A（2）短路整定值为：Id=8 Iz=8×140=1120A（3）灵敏度系数校验换算电缆长度为300m，查表两相短路2058A 2058/1120=1.8>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4013 所带负荷335KW2路总开关（1）Iz=1.2×335=402A 取400A（2）短路整定值为：Id=8 Iz=8×400=3200A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/3200=1.6>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4014 所带负荷150KW-520I路总开关（1）Iz=1.2×150=180A 取400A（2）短路整定值为：Id=8 Iz=8×180=1440A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/1440=3.7>1.2 符合要求开关整定计算机电设备科二零一四年。

高压开关柜整定地面配电室1、名称：高压开关规格型号：GG1A-125 编号：1601 进线柜Ie=333A （1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，取12A.2、名称：高压开关规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A)过流延时取0.6S CT=300/5= 60 295/60=4.9 根据井下设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885ACT=300/5=60 885/60=14.75（A）为避免出现越级跳闸，取12A.3、名称：高压开关规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=39.9(A) 取40A过流延时取0.5S CT=50/5=10 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A50/5=10 200/10=20 整定值取20A4、名称：高压开关规格型号：GG1A-07编号：1606 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 整定为8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A50/5=10 240/10=24（A）为避免出现越级跳闸，取22A.5、名称：高压开关规格型号：GG1A-07编号：1604 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.7=36.8(A) 取37A CT=50/5=5 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×37=185A CT=50/5 185/10=18.5 根据设备实际情况，整定值取20A6、名称：高压开关规格型号：GG1A-009编号：1612 控联络柜CT=400/5 Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×333=399.6(A) 取400A CT=400/5=80 400/80=5 整定为5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A CT=400/5=80 1200/80=15 为避免出现越级跳闸，速断整定值取12A7、名称：高压开关规格型号：GG1A-07编号：1608 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=50/5=10 40/10=4 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A CT=50/5=10 200/10=20 整定值取20A8、名称：高压开关规格型号：GG1A-07编号：1610 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 80/10=8 整定为8A 时限10S （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A 50/5=10 240/10=24 为避免出现越级跳闸，速断整定值取22A9、名称：高压开关规格型号：GG-1A-07编号：1611 额定电流300A 所带负荷320KW Ie=30.8A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 取40A过流延时取0.55 CT=50/5 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A 50/5=10 200/10=20 整定值取20A10、名称：高压开关规格型号：GG1A-03 编号：1614 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A) CT=300/5=60 295/60=4.9 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885A300/5=60 885/60=14.75（A）为避免出现越级跳闸，速断整定值取12A11、名称：高压开关规格型号：GG1A-125 编号：1615 额定电流400A Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，速断整定值取12A地面配电所控提风机高压开关柜1、名称：高压开关规格型号：GG-1A改编号：1639 所带负荷320KW Ie=30.8A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5A 整定值取6.5A2、名称：高压开关规格型号：GG-1A改编号：1640 所带负荷320KW Ie=30.7A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5 整定值取6.5A地面提风机房1、名称：高压开关规格型号：HYP261 编号：1632 所带负荷360KW Ie=34.6A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×34.6=44.9(A) 取45A CT=75/5=15 45/15=3 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×45=135（A）CT=75/5=15 135/15=9 为避免出现越级跳闸，速断整定值取8A2、名称：高压开关规格型号：HYP261 编号：1633 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A3、名称：高压开关规格型号：KYGG 编号：1634 一号风机二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 20/8=2.5 整定值取2.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A4、名称：高压开关规格型号：KYGG 编号：1635 所带负荷320KW Ie=30.8A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=75/5=15 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×40=120A CT=75/5=15 120/15=8 速断整定值取8A5、名称：高压开关规格型号：KYGG 编号：1636 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A6、名称：高压开关规格型号：KYGG 编号：1637 控2号风级二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A-204水平1、名称：高压开关规格型号：KGS1 编号：1647 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A2、名称：高压开关规格型号：KGS1 编号：1648 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A3、名称：高压开关规格型号：KYGG-11 编号：1618 用途：井下总开关Ie=252A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×252=302(A) 过流延时取3S CT=300/5=60 302/60=5.03为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：=3×302=906ACT=300/5=60 906/60=15.1 为避免出现越级跳闸，速断整定取12A4、名称：高压开关规格型号：KYGG-03 编号：1620 CT=50/5 Ie=30.3A 3#泵控制柜所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.3=39.39(A) 取40ACT=50/5 40/10=4A 根据设备实际情况整定值取4.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=50/5=10 200/10=20（A）根据设备实际情况整定值取36A5、名称：高压开关规格型号：KYGG-03 编号：1621 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：45A 时限为6S6、名称：高压开关规格型号：KYGG-04 编号：1624 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：10A 时限为6S7、名称：高压开关规格型号：KYGG-03 编号：1622 CT=75/5 Ie=36.6A 控-204 2#400KV A变压器所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×36.6=44(A)CT=75/5=15 44/15=2.9A 根据设备实际情况，整定值取2A（2）速断整定值为：=3.4×44=149.6A 取150ACT=75/5=15 150/15=10（A ） 整定值取10A（3）灵敏度系数校验4.344150min ==Iz Id >1.28、名称：高压开关 规格型号：KYGG-03 编号：1623 CT=400/5 Ie=192A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×192=230.4(A) 取230ACT=400/5=80 230/80=2.88 为避免出现越级跳闸，整定值取2.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×230=736ACT=400/5=80 736/80=9.2（A ） 整定值 取9A（3）灵敏度系数校验3230690min ==Iz Id >1.29、名称：高压开关 规格型号：KYGG-03 编号：1626 CT=75/5 Ie=30.3A 控-204 1#315KV A 变压器 所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ） 根据设备实际情况，整定值取15A（3）灵敏度系数校验540200min ==Iz Id >1.210、名称：高压开关 规格型号：KYGG-03 编号：1625 CT=75/5 Ie=30.3A 所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ） 整定值取15A11、名称：高压开关 规格型号：KYGG-03 编号：1627 CT=50/5 Ie=30.7A 所带负荷320KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×30.7=36.8(A) 取36ACT=50/5 36/10=3.6A 过流延时取1.4S 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT=50/5=10 144/10=14.4（A ） 取15A12、名称：高压开关 规格型号：KYGG-11 编号：1629用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×288=345.6(A) 取340A过流延时取3S CT=300/5=60 340/60=5.6 为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×340=1020ACT=300/5=60 1020/60=17（A）根据设备实际情况，速断整定为取12A12、名称：高压开关规格型号：KYGG-11 编号：1630 用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A)CT=75/5=15 36/15=2.4为避免出现越级跳闸，整定值取1.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×36=151.2A 取151ACT=75/5=15 151.2/15=10.1（A）速断整定值取10A-520水平1、名称：高压开关规格型号：PJG-300/6Y 编号：P-01 额定电流400A Ie=128.56A 取129A CT=300/5 所带负荷1336KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×129=154.8(A) 取155A CT=300/5 155/60=2.58 取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×155=619A CT=300/5 619/60=10.3A 根据井下实际情况，取12A2、名称：高压开关规格型号：PJG-200/6Y 编号：P-02 去-550采区变电所Ie=140A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×140=168(A) CT为200/5，根据设备实际情况，整定值取3.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×168=672ACT为200/5，时限取0.5S ，速断取12A3、名称：高压开关规格型号：PJG-100/6Y 编号：P-03 控280KW1#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，175/20=8.75( A) 根据设备实际情况，速断取12A4、名称：高压开关规格型号：PJG-100/6Y 编号：P-04 控315KV A 1#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）/=1.2×30.3=36(A) CT为100/5，过流取2A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A5、名称：高压开关规格型号：PJG-300/6Y 编号：P-05 控联络柜Ie=180A CT为300/5所带负荷1870KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A) CT为300/5，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×216=756ACT为300/5，时限取5S ，速断取12A6、名称：高压开关规格型号：PJG-100/6Y 编号：P-06 控-520水平2#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A) CT为100/5，根据设备实际情况，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A7、高压开关规格型号：PJG-100/6Y 编号：P-07 控280KW 2#泵Ie=280/10.392=26.9A CT为100/5（（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A8、名称：高压开关规格型号：PJG-100/6Y 编号：P-09 控280KW 3#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A10、名称：高压开关规格型号：PJG-400/6Y 编号：P-10 控500KV A、800KV A 移变所带负荷1300KW Ie=119A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×119=120(A) CT为400/5，120/80=1. 5 根据设备实际情况，整定值取1.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×120=360ACT为400/5 , 时限取5S 360/80=4.5，根据设备实际情况，速断取4A11、名称：高压开关规格型号：PJG-400/6Y 编号：P-08 控-550变电所II路变压器所带负荷2420KW Ie=233A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×233=280(A) CT为400/5，280/80=3.5 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×280=980ACT为400/5=80 , 时限取3S ，980/80=12.25 （A）速断取12A12、名称：高压开关规格型号：PJG-400/6Y 编号：P-19 控I路进线所带负荷1337KW Ie=153A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×153=199.8A) 取200A CT为400/5，200/80=2.5 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×200=600ACT为400/5=80 , 时限取2S ，600/80=7.5 （A）根据设备实际情况，速断取5A井下2.5米绞车房名称：高压开关规格型号：KYGG 编号：1649 所带负荷260KW Ie=25A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×25=32.5(A) CT=75/5 整定值取2.5A 时限0.6（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×2.5=162.5A CT=75/5，取11A低压馈电开关-204配电室1、名称：馈电开关规格型号：KBZ-400/1140II编号：4028 所带负荷41KW（1）Iz=1.2×41=49.2A 取50A（2）短路整定值为：Id=8 Iz=50×8=400A（3）灵敏度系数校验换算电缆长度为50m，查表两相短路4620A 4620/400=11.5>1.2 符合要求2、名称：馈电开关规格型号：KBZ-400/1140II编号：4030 所带负荷75KW人行车及主副井（1）Iz=1.2×75=90A（2）短路整定值为：Id=8 Iz=8×90=720A（3）灵敏度系数校验换算电缆长度为137m，查表两相短路3380A 3380/720=4.6>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4045 所带负荷100KW-204I路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4046 所带负荷100KW-204II路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求-520配电室低压馈电开关1、名称：馈电开关规格型号：KBZ-400/1140II编号：4060 备用暂整定为18A2、名称：馈电开关规格型号：KBZ-400/1140II编号：4012所带负荷116KW控-520及-410（1）Iz=1.2×116=140A（2）短路整定值为：Id=8 Iz=8×140=1120A（3）灵敏度系数校验换算电缆长度为300m，查表两相短路2058A 2058/1120=1.8>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4013 所带负荷335KW2路总开关（1）Iz=1.2×335=402A 取400A（2）短路整定值为：Id=8 Iz=8×400=3200A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/3200=1.6>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4014 所带负荷150KW-520I路总开关（1）Iz=1.2×150=180A 取400A（2）短路整定值为：Id=8 Iz=8×180=1440A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/1440=3.7>1.2 符合要求开关整定计算机电设备科二零一四年。

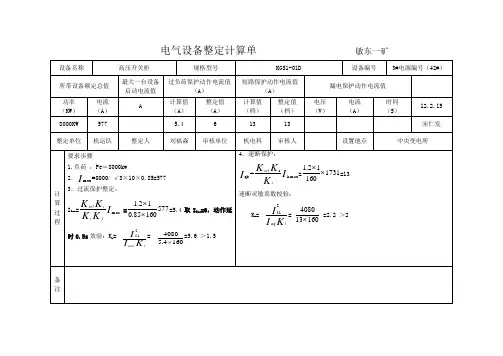

电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
电气设备整定计算单敏东一矿
中央变电所整定单
机运队。

10kV高压柜整定计算书机运事业部年月日审批记录10kV 高压柜整定书已知：110KV 变电所10KV 母线三相短路电流为)3(.c s I =13.44Ka,母线短路容量S k =Uav ⨯3)3(.c s I =1.732×10.5×13.44=244.4MW,电源电抗X S =2Uav /K S =10.52/244.4=0.45Ω。

一、主井10kV 高压柜整定计算书(400/5)根据目前主井主要用电设备用电负荷统计知总负荷为1818KW ，最大电机功率为1600KW,高压柜到主井变电所采用的是YJV 22 3×95mm 2电缆,400m 。

1、线路电抗X l =01X l=0.08×0.4=0.032Ω2、总电阻∑R=01R l=0.221×0.4=0.0884Ω3、总阻抗∑X=X S +X l =0.45+0.0032=0.4532Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=()()224532.00884.0210000+⨯=10875.48A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P =8.01031818⨯⨯=131A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=8085.00.115.1⨯⨯×（8.010316005.1⨯⨯⨯+8.010*********⨯⨯-）=3.19A 取3.2A 7、速断保护电流：Id=Kj KjzKrel⨯×)3(m ax.sI根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=Kj KjzKrel⨯×3Ir=800.115..1⨯×3×131=5.7A8、灵敏度校验：Km=)2(m in.sI/Kj×Id>1.5=10875.48/（80×5.7）=23.8>1.5满足条件。

10kV 高压柜 整定计算书机运事业部 年 月 日审 批 记 录10kV 高压柜整定书已知：110KV 变电所10KV 母线三相短路电流为)3(.c s I =,母线短路容量S k =Uav 3)3(.c s I =××=,电源电抗X S =2Uav /K S ==Ω。

一、主井10kV 高压柜整定计算书(400/5)根据目前主井主要用电设备用电负荷统计知总负荷为1818KW ，最大电机功率为1600KW,高压柜到主井变电所采用的是YJV 22 3×95mm 2电缆,400m 。

1、线路电抗X l =01X l=×=Ω2、总电阻∑R=01R l=×=Ω3、总阻抗∑X=X S +X l =+=Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=()()224532.00884.0210000+⨯=10875.48A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P =8.01031818⨯⨯=131A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=8085.00.115.1⨯⨯×（8.010316005.1⨯⨯⨯+8.010*********⨯⨯-）=3.19A 取3.2A 7、速断保护电流： Id=KjKjz Krel ⨯×)3(m ax .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=KjKjzKrel ⨯×3Ir =80.115..1⨯×3×131 =5.7A8、灵敏度校验：Km=)2(m in .s I /Kj ×Id>=（80×）=> 满足条件。

式中K rel ――可靠系数，取K k ＝１.15K f ――返回系数, K f =K jz ――接线系数,其值视继电器的接线方式而定，此取 K j ――电流互感器的变比式中ϕcos ――设备组平均功率因数，此取 Imax — 线路最大工作电流)2(m in .s I ――被保护线路末两相短路电流二、风井10kV 高压柜整定计算书(400/5)根据风井改绞后供电负荷情况，总负荷为2016KW ，最大电机功率为1600KW ，高压柜到风井变电所采用的是YJV- 3×70mm 2电缆,150m 。

高压开关柜整定计算一、中央变电所高压开关柜整定南翼变压器、中央变电所2#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×30)×(540+250)=3.9A校验K z=I sc/(K b×K Tr×I a)=7140/(8.7×30×3.9)=7>1.5中央变电所3#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×30)×(180×6+60)=5.8A校验K z=I sc/(K b×K Tr×I a)=4853×(8.7×30×5.8)=3.2>1.5 中央变电所增Ⅱ高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×80)×(540+250)=1.5A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×80×1.5)=4.6>1.5 中央变电所增Ⅰ高压开关柜、2#变压器同3#高压开关柜整定中央变电所5#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×80)×(540+130)=1.3A校验K z=I sc/(K b×K Tr×I a)=4853×(8.7×80×1.3)=5.3>1.5 中央变电所1#高压进线柜整定同7#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×40)×(180×6+963)=7.6A校验K z=I sc/(K b×K Tr×I a)=4803×(8.7×80×7.6)=1.8>1.5 中央变电所4#高压联络开关柜整定（按两断满负荷计算）I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×40)×(180×6+743）=6.8A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×80×6.8)=2.0>1.5 二、地面变电所高压开关柜整定地面变电所3#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×25)×(180×6+963）=12.2A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×25×12.2)=1.8>1.5 地面变电所8#高压开关柜整定同3#高压开关柜地面变电所4#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/15×10)×(310×5+474）=8.1A地面变电所7#高压开关柜整定同4#高压开关柜。

大砭窑煤矿地面10kV高压柜整定计算书机电科二零一七年八月一日审批记录10kV 高压柜整定书一、地面变电所10kV 高压柜整定计算书(1000/5)根据目前煤矿井下主要用电设备用电负荷统计知总负荷为9600KW ，最大设计负荷为7600KW,高压柜到主井变电所采用的是YJV 22 3×185mm 2电缆,200m 。

1、线路电抗X l =01X l=0.08×0.2=0.016Ω 2、总电阻∑R=01R l=0.221×0.2=0.0442Ω 3、总阻抗∑X=X S +X l =0.45+0.0016=0.4516Ω 4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=22)4516.0()0442.0(210000+⨯=11019.09A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P=8.01039600⨯⨯=693A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=)8.0103760096008.010376005.1(20085.00.115.1⨯⨯-+⨯⨯⨯⨯⨯⨯=6.5A 7、速断保护电流：Id=KjKjz Krel ⨯×)3(m ax .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=KjKjzKrel ⨯×3Ir =6933200.115.1⨯⨯⨯ =11.85A 8、灵敏度校验：Km=)2(m in .s I /Kj ×Id>1.5=11019.1/（200×11.85）=4.58>1.5 满足条件。

式中K rel ――可靠系数，取K k ＝１.15K f ――返回系数, K f =0.85K jz ――接线系数,其值视继电器的接线方式而定，此取1.0 K j ――电流互感器的变比式中ϕcos ――设备组平均功率因数，此取0.8 Imax — 线路最大工作电流)2(m in .s I ――被保护线路末两相短路电流二、通风机房高压柜整定计算书（300/5）根据目前通风机房用电设备用电负荷统计知总负荷为1120KW ，最大负荷功率为560KW,使用LG-120架空线，3000Km 。

高压开关柜整定计算一、中央变电所高压开关柜整定南翼变压器、中央变电所2#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×30)×(540+250)=3.9A校验K z=I sc/(K b×K Tr×I a)=7140/(8.7×30×3.9)=7>1.5中央变电所3#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×30)×(180×6+60)=5.8A校验K z=I sc/(K b×K Tr×I a)=4853×(8.7×30×5.8)=3.2>1.5 中央变电所增Ⅱ高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×80)×(540+250)=1.5A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×80×1.5)=4.6>1.5 中央变电所增Ⅰ高压开关柜、2#变压器同3#高压开关柜整定中央变电所5#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×80)×(540+130)=1.3A校验K z=I sc/(K b×K Tr×I a)=4853×(8.7×80×1.3)=5.3>1.5 中央变电所1#高压进线柜整定同7#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×40)×(180×6+963)=7.6A校验K z=I sc/(K b×K Tr×I a)=4803×(8.7×80×7.6)=1.8>1.5 中央变电所4#高压联络开关柜整定（按两断满负荷计算）I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×40)×(180×6+743）=6.8A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×80×6.8)=2.0>1.5 二、地面变电所高压开关柜整定地面变电所3#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/8.7×25)×(180×6+963）=12.2A校验K z=I sc/(K b×K Tr×I a)=4827×(8.7×25×12.2)=1.8>1.5 地面变电所8#高压开关柜整定同3#高压开关柜地面变电所4#高压开关柜整定I z≥(1.2—1.4/K b×K Tr)（I Qe+∑I e)I a≥(1.3/15×10)×(310×5+474）=8.1A地面变电所7#高压开关柜整定同4#高压开关柜。

10kV高压柜整定计算书机运事业部年月日审批记录10kV 高压柜整定书已知：110KV 变电所10KV 母线三相短路电流为)3(.c s I =13.44Ka,母线短路容量S k =Uav ⨯3)3(.c s I =1.732×10.5×13.44=244.4MW,电源电抗X S =2Uav /K S =10.52/244.4=0.45Ω。

一、主井10kV 高压柜整定计算书(400/5)根据目前主井主要用电设备用电负荷统计知总负荷为1818KW ，最大电机功率为1600KW,高压柜到主井变电所采用的是YJV 22 3×95mm 2电缆,400m 。

1、线路电抗X l =01X l=0.08×0.4=0.032Ω2、总电阻∑R=01R l=0.221×0.4=0.0884Ω3、总阻抗∑X=X S +X l =0.45+0.0032=0.4532Ω4、线路末两相短路电流)2(m in .s I =()()222∑∑+⨯X R Un=()()224532.00884.0210000+⨯=10875.48A5、线路最大长时工作电流： Ir=ϕcos 3⨯⨯U P =8.01031818⨯⨯=131A 6、过电流保护电流： Ig=KjKf KjzKrel ⨯⨯×I max=8085.00.115.1⨯⨯×（8.010316005.1⨯⨯⨯+8.010*********⨯⨯-）=3.19A 取3.2A 7、速断保护电流： Id=KjKjz Krel ⨯×)3(m ax .s I 根据现场经验，取3倍的线路最大长时工作电流进行整定。

Id=KjKjzKrel ⨯×3Ir =80.115..1⨯×3×131 =5.7A 8、灵敏度校验：Km=)2(m in .s I /Kj ×Id>1.5=10875.48/（80×5.7）=23.8>1.5 满足条件。

某配电工程高压开关柜的继电保护整定高压开关柜是电力系统中重要的组成部分，其继电保护系统对于电力系统的安全运行具有重要的作用。

继电保护整定是指通过合理设置继电保护的参数，确保在系统发生故障时能够及时、准确地切除故障部分，并保护系统的正常运行。

本文将以配电工程高压开关柜的继电保护整定为例，介绍继电保护整定的模板。

一、整定目标高压开关柜的继电保护整定的主要目标是确保开关柜在电力系统发生故障时能够及时、准确地切除故障部分，保护系统的正常运行。

具体的整定目标包括：1.故障切除时间：继电保护应能在故障发生后尽快地切除故障部分，以减小故障对系统的影响。

2.灵敏度：继电保护应能对故障信号作出及时反应，确保故障切除准确。

3.超负荷保护：继电保护应能检测系统的负荷情况，确保系统正常运行，防止过载损坏设备。

4.必要的死区：继电保护应具有必要的死区，以避免误动作和频繁的切除。

二、整定步骤1.确定需要设置保护的故障类型：包括短路故障、过电流故障、接地故障等。

2.设置故障切除时间：根据电力系统的特点和安全要求，确定故障切除时间的上限。

3.设置灵敏度：根据电力系统的负荷情况和设备的特性，设置继电保护的动作电流和动作时间等参数。

4.设置超负荷保护参数：根据系统的额定负荷和负荷特性，设置过载保护的动作电流和动作时间等参数。

5.设置死区：根据系统的工作条件和继电保护的特性，设置继电保护的死区参数，以避免误动作和频繁的切除。

6.调试和测试：按照设置的参数对继电保护进行调试和测试，确保其能够正常工作。

三、整定方法1.继电保护整定需要充分了解电力系统的特点和工作条件，包括系统的电压、电流、负荷特性以及设备的额定参数等。

2.根据继电保护设备的技术要求和性能指标，选择合适的整定方法，包括手动整定、自动整定和计算机辅助整定等。

3.对于不同类型的继电保护，可以采用不同的整定方法，如整定多台继电保护时可以使用联动整定。

4.整定时应根据实际情况进行综合考虑，以确保整定的结果符合电力系统的运行要求，确保整定的合理性和可靠性。

一例6kv高压柜综合继电保护电流整定值的计算本文对一例福建控制楼变配电所的6kV 高压柜内的综合继电保护进行电流整定值的计算，变配电所包括两组高压开关柜，一组开关柜包括进线柜、母联柜和消防泵(电机)，另一组开关柜包括进线柜、消防泵和变压器，主要对这两组开关柜中的进线柜和母联柜进行过电流保护、带时限电流速断保护;对消防泵(电机)进行反时限过电流保护、电流速断保护和低电压保护;对变压器进行过电流保护和电流速断保护。

整定时间的确定要根据现场情况，并要考虑上下级的电流保护整定时间，最后得出继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。

关键词：高压柜;短路电流;短路容量;速断;反时限过电流1. 实例的基本情况福建某电力工程中某一个控制楼变配电所的6kV 高压开关柜的继电保护电流整定值的计算。

本例一共有两组高压开关柜：1 号高压开关柜组中包含：#1 进线、母联、消防泵1 和消防泵3。

2 号高压开关柜组中包含：#2 进线、消防泵2 和#1 变压器。

三个消防泵的功率和接线方式是一致。

(消防泵即是电动机)现有数据：提供鲤鱼尾油库总变电所的6kV 母线短路容量。

鲤鱼尾油库总变电所6kV 母线最大运行方式的短路容量为Smax=153.3MVA,最小运行方式下的短路容量为Smin=113.3MVA，总变电所与控制楼变配电所相距2km，计算到控制楼变配电所6kV 母线处的最大运行方式下的短路容量为145.63MVA，最小运行方式下的短路容量为107.64MVA[1]。

由已知条件可以得出：最大运行方式下，变配电所母线三相短路超瞬态电流I″2k3max=14.0kA， #1 变压器的容量为630kVA，其阻抗平均值(归算到400V，MΩ)为电阻：2.26，电抗：15.07;变压器高压侧系统的阻抗(归算到400V，MΩ)为电阻：0.12，电抗：1.2，变压器低压网络三相短路电流为(c=1.05,Un=380V，R=2.38,X=16.27)最大运行方式下，变压器低压网络三相短路电流为13.99kA，流过高压侧的短路电流为932A;最小运行方式下，配电所母线三相短路超瞬态电流I″2k3min=10.4kA;#1 变压器的容量为630kVA，其阻抗平均值(归算到400V，MΩ)为电阻：2.26，电抗：15.07;变压器高压侧系统的阻抗(归算到400V，MΩ)为电阻：0.16，电抗：1.59，变压器低压网络三相短路电流为(c=1.05,Un=380V，R=2.42,X=16.66)线路过负荷(包括电动机起动所引起的)电流为30.1×6+28=208.6(A)???带时限电流速断保护满足要求[3]。

第二部分继电保护装置整定（井上部分）一、电源进线1#开关柜整定保护计算1、过流保护控制负荷为：井上部分：空压机240kW，需用系数k=0.8功率因数0.65，视在功率S=295KVA 主提升机155kW，需用系数k=0.75，功率因数0.7，视在功率S=7.085 .0155 =166KVA主扇110kW，需用系数k=1，功率因数0.85，视在功率S=129KVA 其他各辅助车间及家属院为320Kw，需用系数k=0.35，功率因数0.65，视在功率175KVA，同时系数取0.8，负荷合计S上=（295+166+129+172）×0.8=609KVA.井下部分：一号煤掘进及小绞车和水泵：负荷统计1647.5kW，需用系数0.35，加权平均功率因数0.65，同时系数0.8，视在功率709KVA机采面：负荷统计845kW，需用系数0.5，加权平均功率因数0.65，视在功率650KVA一采区：负荷统计85kW，需用系数0.35，功率因数0.65，视在功率458KVA三采区：负荷统计313kW，需用系数0.5，功率因数0.65，视在功率210.5KVA运输大巷及井底车场：负荷统计245kW，需用系数0.75，功率因数去0.8，实在功率229KVA井下负荷合计S=1805.2+609=2414.2KVA过流整定I Z 按下式计算：Iz=K x S/3UK i K k =1.2×2414.2/(3×10.5×100)=1.59A ，取Iz=2AK x ：可靠系数1.2K k ：接线系数，由于全部采用不完全星形接法，取1U ：地面变电所进行电压10.5KvK i ：电流互感器变比500/5灵敏度效验：按进线侧开关出线侧最小两相短路电流K=21001910⨯=9.55>1.5，符合要去。

2、速断保护：按进线开关出线侧最大三相短路电流计算：由以前计算得知，开关出线侧最大三相短路电流为2156A 。
