浅谈低压无功补偿装置在配电网中的应用

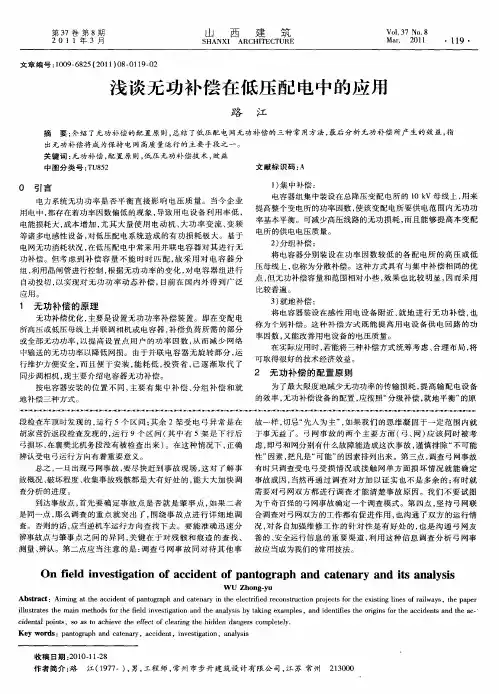

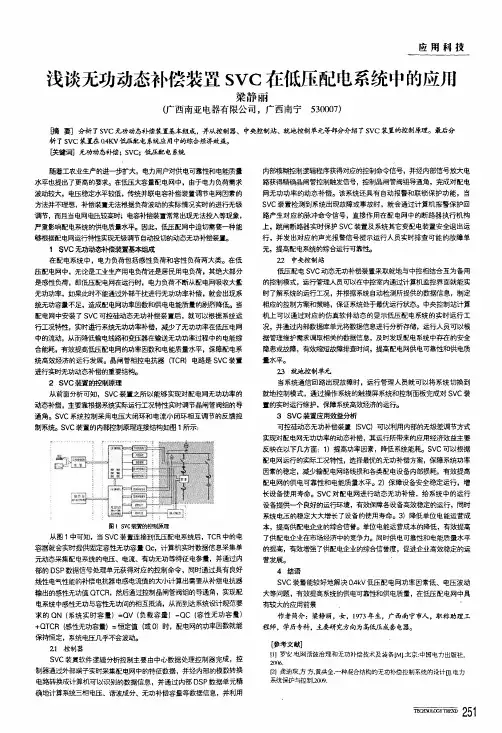

应用科技浅谈无功动态补偿装置SV C在低压配电系统中的应用梁静丽(广西南亚电器有限公司，广西南宁530007)￡Ii奄要]分析了SV C无功动态补偿装置基本组成，并从控制器、中央控制站、就地控制单元等部分介绍了SV C装置的控静J原理。

最后分析了S V C装置在0．4K V低压配电系统应用中的综合经济效益。

甚蝴】无功动态补偿；SVC；低压配电系统随着工农业生产的迸—步扩大，电力用户对供电可靠性和电能质量水平也提出了更高的要求。

在低压大容量配电网中，由于电力负荷需求波动较大，电压稳定水平较低，传统并联电容补偿装置调节电网因素的方法并不理想，幸卜嗟装置无法根据负荷波动的实际情况实时的进行无级调节，而且当电网电压较高时；电容补偿装置常常出现无法投入等现象，严重影响配电系统的供电质量水平。

因此，低压配网中迫切需要一种能够根据配电网运行特性实现无级调节自动投切的动态无功补偿装置。

1s vc无功动态补偿装置基本组成在配电系统中，电力负荷包括感性负荷和容性负荷两大类。

在低压配电网中，无论是工业生产用电负荷还是居民用电负荷，其绝大部分是感性负荷，即低压配电网在运行时，电力负荷不断从配电网吸收大蠡无功功率，如果此时不能通过外部干扰进行无功功率补偿，就会出现系统无功容量不足，造成配电网功率因数和供电电能质量的剧烈降低。

当配电网中安装了SV C可控硅动态无功补偿装置后，就可以根据系统运行工况特性，实时进行系统无功功率补偿，减少了无功功率在低压电网中的流动，从而降低输电线路和变压器在输送无功功率过程中的电能综合能耗，有效提高低压配电网的功率因数和电能质量水平，保障配电系统高效经济的运行发展。

晶闸管相控电抗器(TC R)电路是SV C装置进行实时无功动态补偿的重要结构。

2SV C装置的控制原理从前面分析可知，S V C装置之所以能够实现对配电网无功功率的动态补偿，主要靠根据系统实际运行工况特性实时调节晶闸管阀组的导通角。

匕科技。

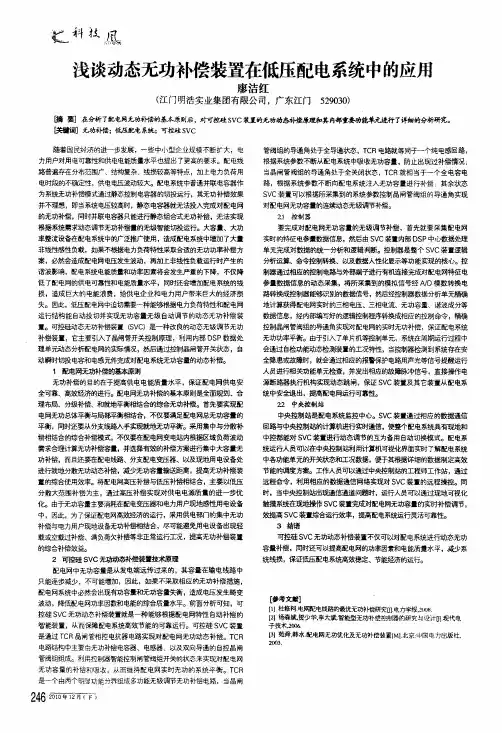

凰浅谈动态无功补偿装置在低压配电系统中的应用廖洁红(江门明浩实业集团有限公司，广东江门529030)瞒耍]在分析了配电网无功补偿的基本原则后，对可控硅svc装置的无功动态褂偿原理和其内部重要功能单元进行了详细的分析研究。

碍撇]无功褂偿；循压配电系统；可控硅svc随着国民经济的进一步发展，一些中小型企业规模不断扩大，电力用户对用电可靠性和供电电能质置水平也提出了更高的要求。

配电线路普遍存在分布范围广、结构复杂、线损较高等特点，加上电力负荷用电时段的不确定性，供电电压波动较大。

配电系统中普通并联电容器作为系统无功补偿模式通过静态控制电容器的切投运行，其无功补偿效果并不理想，即当系统电压较高时，静态电容器就无法投入完成对配电网的无功补偿，同时并联电容器只能进行静态组合式无功补偿，无法实现根据系统需求动态调节无功补偿量的无级智能切投运行。

大容量、大功率整流设备在配电系统中的广泛艟广使用，造成配电系统中增加了大量非线性感性负载，如果不根据电力负荷特性采取合适的无功功率辛p偿方案，必然会造成配电网电压发生波动，再加上非线性负载运行时产生的谐波影响，配电系统电能质量和功率因素将会发生严重的下降，不仅降低了配电网的供电可靠性和电能质量水平，同时还会增加配电系统的线损，造成巨大的电能浪费，给供电企业和电力用户带来巨大的经济损失。

因此，低压配电网中迫切需要一种能够根据电力负荷特性和配电网运行结构能自动投切并实现无功容量无级自动调节的动态无功补偿装置。

可控硅动态无功补偿装置(SV C)是一种改良的动态无级调节无功补偿装置，它主要引入了晶闸管开关控制原理，利用内部D S P数据处理单元动态分析配电网的实际情况，然后通过控制晶闸管开关状态，自动瞬时切投电容和电感元件完成对配电系统无功容量的动态补偿。

1配电网无功奉卜偿的基本原则无功补偿的目的在于提高供电电能质量水平，保证配电网供电安全可靠、高效经济的进行。

配电网无功补偿的基本原则是全面规划、合理布局、分级补偿、和就地平衡相结合的综合无功补偿。

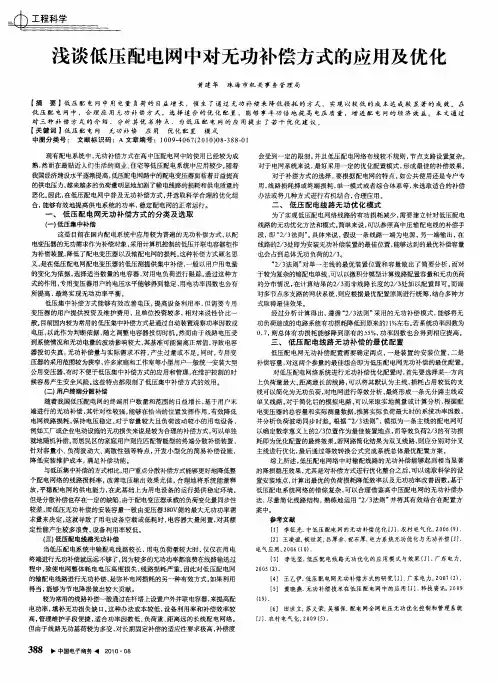

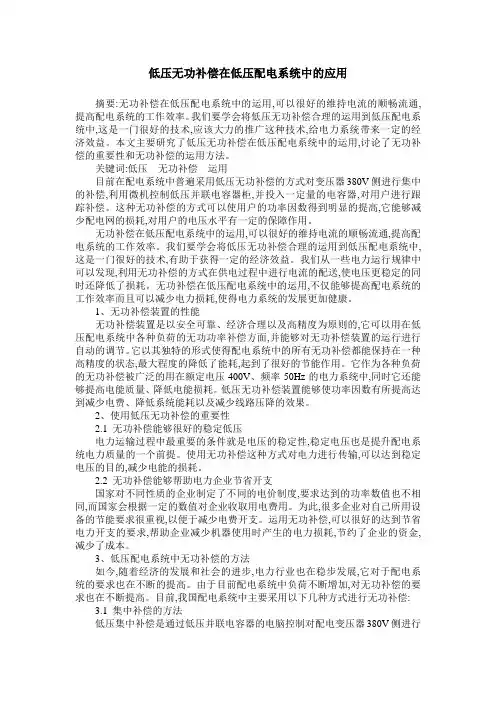

低压无功补偿在低压配电系统中的应用摘要:无功补偿在低压配电系统中的运用,可以很好的维持电流的顺畅流通,提高配电系统的工作效率。

我们要学会将低压无功补偿合理的运用到低压配电系统中,这是一门很好的技术,应该大力的推广这种技术,给电力系统带来一定的经济效益。

本文主要研究了低压无功补偿在低压配电系统中的运用,讨论了无功补偿的重要性和无功补偿的运用方法。

关键词:低压无功补偿运用目前在配电系统中普遍采用低压无功补偿的方式对变压器380V侧进行集中的补偿,利用微机控制低压并联电容器柜,并投入一定量的电容器,对用户进行跟踪补偿。

这种无功补偿的方式可以使用户的功率因数得到明显的提高,它能够减少配电网的损耗,对用户的电压水平有一定的保障作用。

无功补偿在低压配电系统中的运用,可以很好的维持电流的顺畅流通,提高配电系统的工作效率。

我们要学会将低压无功补偿合理的运用到低压配电系统中,这是一门很好的技术,有助于获得一定的经济效益。

我们从一些电力运行规律中可以发现,利用无功补偿的方式在供电过程中进行电流的配送,使电压更稳定的同时还降低了损耗。

无功补偿在低压配电系统中的运用,不仅能够提高配电系统的工作效率而且可以减少电力损耗,使得电力系统的发展更加健康。

1、无功补偿装置的性能无功补偿装置是以安全可靠、经济合理以及高精度为原则的,它可以用在低压配电系统中各种负荷的无功功率补偿方面,并能够对无功补偿装置的运行进行自动的调节。

它以其独特的形式使得配电系统中的所有无功补偿都能保持在一种高精度的状态,最大程度的降低了能耗,起到了很好的节能作用。

它作为各种负荷的无功补偿被广泛的用在额定电压400V、频率50Hz的电力系统中,同时它还能够提高电能质量、降低电能损耗。

低压无功补偿装置能够使功率因数有所提高达到减少电费、降低系统能耗以及减少线路压降的效果。

2、使用低压无功补偿的重要性2.1 无功补偿能够很好的稳定低压电力运输过程中最重要的条件就是电压的稳定性,稳定电压也是提升配电系统电力质量的一个前提。

浅谈无功补偿技术在低压电网中的应用摘要：随着经济，社会的发展以及电力体制改革的不断深入。

电网技术工作遇到了很多前所未有的挑战，面临着许多新问题。

本文利用技术改造创新，采用无功补偿技术，能提高供电质量，减少电能损耗。

基于对无功补偿技术在电网自动化中的应用研究，旨在分析这些技术存在的问题并提出意见和建议。

关键词：电网；配置原则；低压无功补偿；技术应用电压质量是电能质量的重要指标之一，它与电网中的无功功率有着密切的联系，对于低压电网来说其中大部分用电设备为感性负载，其功率因数很低，这就影响了线路及配电变压器的经济运行，通过采用无功补偿技术提高功率因数，从而达到节约电能降低损耗的目的。

据有关资料介绍：电网中的电动机所消耗的无功功率约占无功总量的60％～65％，变压器所消耗的无功功率约占20％～25％。

对电网采取合理有效的无功补偿，可以提高功率因数，降低损耗，改善电网电压质量，随着无功补偿装置越来越先进，无功补偿技术的不断提高，会给用电企业带来明显的经济效益。

1 无功补偿设备发展状况正是由于无功补偿有太多的作用，在人们的高度重视下，近十年来无功补偿设备发展迅速，功能也越来越强大。

传统的无功补偿设备已经越来越不适应电力系统发展的需要。

随着电力电子技术的发展及其在电力系统中的应用，交流无触点开关scr、gtr、gto 等的出现，将其作为投切开关，速度可以提高500 倍(约为10μs),对任何系统参数,无功补偿都可以在一个周波内完成投切电容器，不但投切速度快，而且不会引起严重的冲击涌流和操作过电压。

控制器能快速跟踪负载无功功率的变化，而且可以进行单相调节。

现今所指的静止无功补偿装置一般专指使用晶闸管的无功补偿设备，主要有：饱和电抗器的静止无功补偿装置（sr)；晶闸管控制无功补偿装置(svc)；采用自换相变流技术的静止无功补偿装置（asvg）。

asvg 在改善系统电压质量，提高稳定性方面具有svc无法比拟的优点。

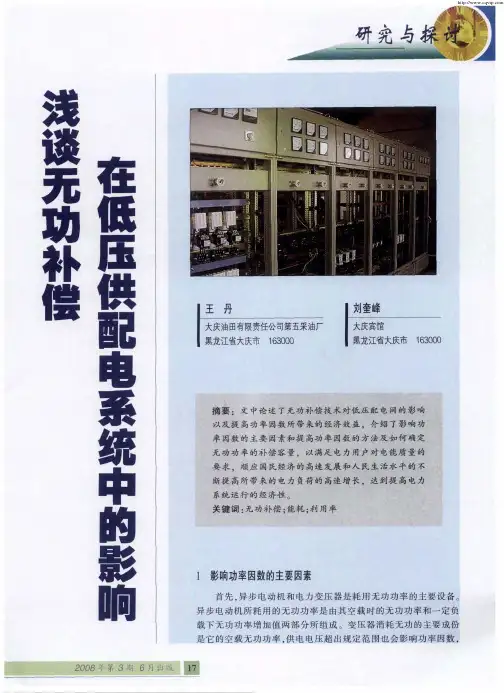

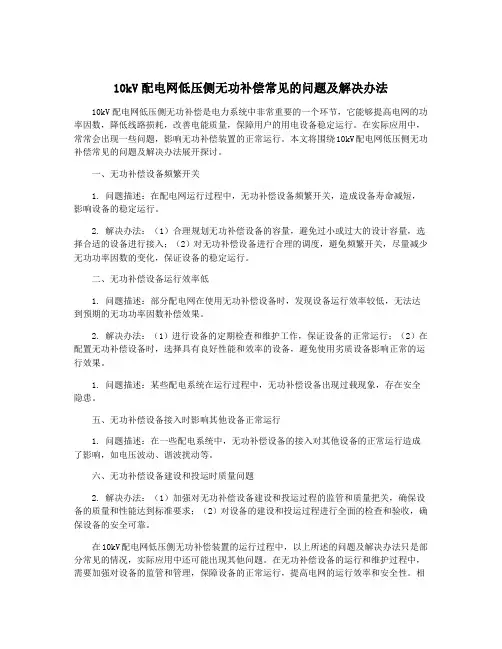

10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网低压侧无功补偿是电力系统中非常重要的一个环节，它能够提高电网的功率因数，降低线路损耗，改善电能质量，保障用户的用电设备稳定运行。

在实际应用中，常常会出现一些问题，影响无功补偿装置的正常运行。

本文将围绕10kV配电网低压侧无功补偿常见的问题及解决办法展开探讨。

一、无功补偿设备频繁开关1. 问题描述：在配电网运行过程中，无功补偿设备频繁开关，造成设备寿命减短，影响设备的稳定运行。

2. 解决办法：（1）合理规划无功补偿设备的容量，避免过小或过大的设计容量，选择合适的设备进行接入；（2）对无功补偿设备进行合理的调度，避免频繁开关，尽量减少无功功率因数的变化，保证设备的稳定运行。

二、无功补偿设备运行效率低1. 问题描述：部分配电网在使用无功补偿设备时，发现设备运行效率较低，无法达到预期的无功功率因数补偿效果。

2. 解决办法：（1）进行设备的定期检查和维护工作，保证设备的正常运行；（2）在配置无功补偿设备时，选择具有良好性能和效率的设备，避免使用劣质设备影响正常的运行效果。

1. 问题描述：某些配电系统在运行过程中，无功补偿设备出现过载现象，存在安全隐患。

五、无功补偿设备接入时影响其他设备正常运行1. 问题描述：在一些配电系统中，无功补偿设备的接入对其他设备的正常运行造成了影响，如电压波动、谐波扰动等。

六、无功补偿设备建设和投运时质量问题2. 解决办法：（1）加强对无功补偿设备建设和投运过程的监管和质量把关，确保设备的质量和性能达到标准要求；（2）对设备的建设和投运过程进行全面的检查和验收，确保设备的安全可靠。

在10kV配电网低压侧无功补偿装置的运行过程中，以上所述的问题及解决办法只是部分常见的情况，实际应用中还可能出现其他问题。

在无功补偿设备的运行和维护过程中，需要加强对设备的监管和管理，保障设备的正常运行，提高电网的运行效率和安全性。

相关部门也应加强对无功补偿设备的技术支持和指导，推动无功补偿设备在配电网中的良性发展，推动电力系统的稳定和可靠运行。

SVG技术在低压配电网中的应用摘要：SVG无功补偿技术应用于低压配电网不但可以达到无功补偿的效果,还可以有效平衡配电网三相供出电压，从多层次提升低压配电网的供电质量。

关键词：SVG；无功补偿技术；应用1.无功补偿发展概述无功补偿的全称是无功功率补偿（ReactiVePowerCompensation），是通过调节功率因数减少电网、设施损耗，在供电系统中起到非常重要的作用，对于改善配电网络运行效率起着不可或缺的作用。

无功补偿技术经历了一个不断改进与完善的交替过程，本文将其发展历程划分为以下三个阶段。

1.1电容调节式补偿阶段这一阶段主要是通过调节电容分配值实现补偿系数的调节，通常只有以下两种方式：（1）固定补偿。

固定补偿不能以线路运行的负载情况改变投入固定电容量，因此有时不但起不到提高功率因数的作用，还变成了电能消耗器件。

并且电容器件的选用，造成对线路及设施谐波的放大，对电网安全具有很大的影响。

（2）投切补偿。

通过对系统无功功率数据取样，利用真空开关分组投切电容器组实现可变化无功补偿。

早期MSC适应性差，安全性能也较差，已经逐步被淘汰。

后期发展出现FC，虽然具有很强的操作寿命，而且可以精确控制晶闸管的投切时刻，能有效减少投切时的冲击电流和操作困难，但是存在的主要问题是速率和执行效率较低。

1.2调压调容和调节电感式补偿阶段（1）通过调压调容的方式进行无功补偿。

其工作原理是根据Q=2πfCU2改变电容器端电压来调节无功输出，实现离散型分级补偿。

这一阶段的补偿技术以VCQV和TSC为代表，实现了分级补偿，但由于采用机械调节方式和调压式电容，使得维修和调节操作具有很大的不方便性，缩短了设备寿命增加了工作量，并且无法实现连续性补偿调节和杂波滤波功能。

1.3调节逆变器输出电压式补偿阶段现阶段，无功功率补偿技术正在从传统的电容器并联补偿向SVG技术过渡，SVG技术现已成为最为先进的无功功率补偿技术。

SVG在电网中采用并联方式，作用等同于一个可变的无功电流源。

智能无功补偿技术在低压配电网中的实践分析摘要：低压配电网是电力系统中至关重要的一部分，直接影响着电能的分配和供应质量，然而，在低压配电网中，无功功率因数问题一直存在，导致电网效率低下和能源浪费，为了解决这一问题，智能无功补偿技术应运而生。

该技术通过在电网中引入智能无功补偿装置，自动调整电能中的无功功率，提高电网的功率因数，降低电能损耗，改善电网的稳定性和可靠性。

鉴于此，本文旨在深入研究智能无功补偿技术在低压配电网中的实际应用，探究其对电网运行的影响和效益，分析智能无功补偿技术在低压配电网中的应用案例，并评估其在提高功率因数、降低无功损耗和改善电网稳定性方面的效果。

关键词：智能无功补偿技术；低压配电网；应用优势；应用途径智能无功补偿技术是一种用于电力系统中的高级电力电子装置，旨在管理和调整电能中的无功功率，优化电网的功率因数，降低无功损耗，提高电能质量，强化电网的稳定性和可靠性，该技术的核心思想是通过动态控制电容器和电感器的接入或断开，实现电网中无功功率的补偿和调整，使其适应电能需求的变化。

智能无功补偿技术在低压配电网中的实践应用，对于提高电网效率、降低能源成本、改善电能质量、增强电网稳定性以及实现可持续发展具有重要意义，能够提供高可靠性和经济性的电力供应，在电力系统的运行和管理方面具有显著的优势。

一、智能无功补偿技术在低压配电网中的应用优势（一）电网稳定性提高智能无功补偿技术的应用在提高电网的稳定性方面具有显著的效果，通过实时监测，这些技术可以精确检测电网的功率因数和电能质量，如使用无功功率补偿技术，某城市的低压配电网成功维持了功率因数在0.98—1.0之间，而无无功功率补偿技术的情况下，功率因数波动范围更广，处于0.90—1.0之间，这表明，无功补偿技术在提高功率因数方面具有重要作用，有效减少了功率因数波动，稳定了电网。

智能无功补偿技术可以根据实时数据自动调整无功功率补偿装置，包括电容器和电感器，满足电网的功率因数要求，如某工业生产厂家的电网中，智能无功补偿技术每月平均减少了20％的功率因数波动，这种精确的调整有助于降低电网的不稳定性，减少电压波动，提高电网的稳定性。

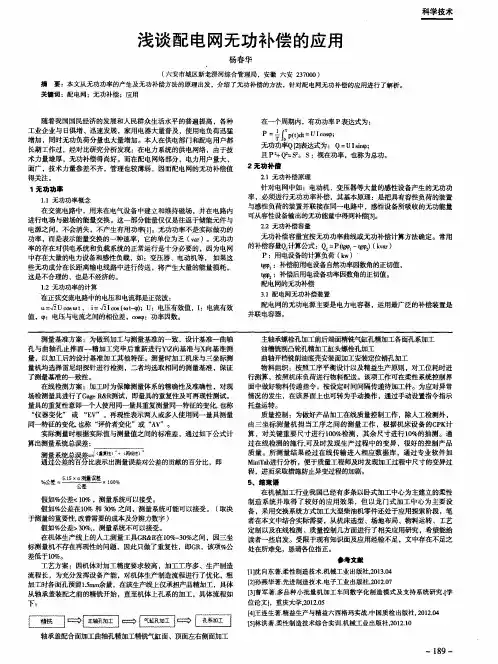

无功补偿技术在配电网中的应用摘要：无功补偿在现代化配电网中起到提高电网的功率因数，降低输送线路损耗，提高供电效率，改善供电环境的作用。

所以无功功率补偿装置在供电系统中处在一个不可缺少的位置。

合理的选择补偿装置，可以做到最大限度的减少网络损耗，提高电网质量。

关键词：配电网无功补偿补偿方式问题abstract: the modernization of wattless power compensation in distribution network can improve power factor, reduce line losses, improve power supply efficiency, improve the supply function of environment. so the wattless power compensation device in an indispensable position in the power supply system. the choice of reasonable compensation device, can minimize the network loss, improve power quality.keywords: distribution network, wattless power compensation, compensation, problems中图分类号： tm421文献标识码：文章编号：前言随着国民经济的高速发展和人民生活水平的提高，人们对电力的需求日益增长，同时对供电的可靠性和供电质量提出了更高的要求。

由于负荷的不断增加，以及电源的大幅增加，不但改变了电力系统的网络结构，也改变了系统的电源分布，造成系统的无功分布不尽合理，甚至可能造成局部地区无功严重不足、电压水平普遍较低的情况。

随着系统结构日趋复杂，当系统受到较大干扰时，就可能在电压稳定薄弱环节导致电压崩溃。

浅论低压无功补偿装置的电气设计摘要:本文主要从无功补偿的定义、特点、作用、主要功能以及系统工作原理等多个方面,详细介绍了低压无功补偿的设计问题,阐述了电气设计的最优化、规范化知识,对于电气施工安装实践具有重要的指导作用。

最后本文以青岛市海达仪表厂低压无功补偿装置电气设计方案为例子,对低压无功补偿电气设计的具体应用作介绍。

关键词:低压无功补偿设计1 低压无功补偿装置的作用及应用领域1.1 具体作用低压无功补偿装置是通过机械开关、半导体开关(晶闸管)或复合开关(晶闸管并联机械开关)控制电容器投切,进行无功补偿的装置,用以提高低压配电网的功率因数,降低线损,节约电能,稳定电压,提高变压器出力。

装置具有补偿效果好,结构简单,性价比高等特点。

1.2 应用领域适用于对城乡低压配电网及工商企业、机关学校、居民小区等低压电力用户的无功负载进行补偿,以达到节能降耗,提高电能质量的目的。

2 无功补偿的定义及特点2.1 无功功率本质无功功率只存在能量的传递,不存在能量的消耗。

2.2 无功补偿的特点(1)结构紧凑,易于安装维护,适用于额定电压220/380V。

(2)实现无功补偿功能。

(3)既可实现三相共补,也可实现分相补偿。

(4)兼具手动控制和自动控制功能,投切无涌流。

实时指示当前电容器工作状态和当前电网各状态参量。

(5)能够改善电能质量,减小电压波动,额定负载下,补偿后功率因数可达0.98以上。

3 主要功能(1)控制方式:无功功率控制,功率因数限制。

(2)在额定负载时,可以将功率因数补偿到0.98以上,不会产生过补。

(3)具有自动控制和手动控制两种操作方式。

(4)兼具有平衡负载补偿(三相补偿)和不平衡负载补偿(混合补偿)两种补偿功能。

(5)复合开关控制,无涌流。

(6)程序控制投切电容器组,使电容器的工作时间基本相同,延长电容器使用寿命。

(7)过零投入、过零切除,无冲击电流,无操作过电压。

(8)具有过压保护、欠压保护、过流保护、缺相保护、温度保护、谐波保护等功能。

10kV配电网低压侧无功补偿常见的问题及解决办法全文共四篇示例，供读者参考第一篇示例：10kV配电网低压侧无功补偿是现代配电系统中常见的一项重要技术，它能够有效地提高电网的稳定性和可靠性，降低系统的损耗和提高电能利用率。

在实际应用中，我们常常会遇到各种各样的问题，如何解决这些问题是我们需要深入研究和探讨的。

一、常见问题1. 功率因素低：在实际使用中，由于负载变化或设备故障等原因，导致配电系统中出现功率因素偏低的情况。

功率因素低会导致电能的浪费和系统运行不稳定。

2. 无功功率超标：在某些特定的情况下，配电系统中的无功功率超标会超出设备的承受范围，导致设备过载或甚至损坏。

3. 无功补偿设备故障：由于设备本身的质量或长期使用等原因，无功补偿设备可能会出现故障，导致无法正常运行，进而影响整个配电系统的稳定性。

4. 无功补偿策略不合理：在一些情况下，由于无功补偿策略的制定不合理或不准确，导致实际无功补偿效果不佳，无法达到预期的效果。

二、解决办法1. 定期检测与维护：定期对无功补偿设备进行检测和维护，保证设备的正常运行和有效使用。

2. 功率因素自动控制：通过引入先进的功率因素自动控制装置，能够实现配电系统中的功率因素自动调节，从根本上解决功率因素偏低的问题。

3. 设备升级改造：对于老化设备或性能不佳的设备，可以考虑进行升级改造，引入新技术和新设备，提高无功补偿的效果。

5. 智能监控系统：引入智能监控系统，通过实时监测和数据分析，及时发现无功补偿设备运行中的问题，保证系统的稳定运行。

6. 进行培训和教育：对系统运维人员进行相关的培训和教育，提高其对无功补偿设备及配电系统的维护和管理水平。

7. 严格执行相关规范与标准：在使用无功补偿设备时，要严格遵守相关的规范与标准，杜绝不当操作或使用不合格产品的情况。

第二篇示例：10kV配电网低压侧无功补偿是电力系统中非常重要的一环，它能够提高电网的稳定性和可靠性，减少系统损耗，改善电压质量，提高电网供电能力。
