无锡滨湖区无锡市太湖格致中学物理电压电阻单元测试题（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．用如图甲所示的电路可以测量一个未知电阻的阻值，其中R x为待测电阻，R为电阻箱（符号为），S为单刀双掷开关，R0为定值电阻．某同学用该电路进行实验，主要步骤有：A．把开关S接b点，调节电阻箱，使电流表的示数为IB．读出电阻箱的示数RC．把开关S接a点，读出电流表的示数为ID．根据电路图，连接实物，将电阻箱的阻值调至最大（1）上述步骤的合理顺序是（只需填写序号）．（2）步骤A中电阻箱调节好后示数如图乙所示，则它的示数为Ω．若已知R0的阻值为10Ω，则待测电阻的阻值为＿＿＿＿Ω．（3）本实验采用的物理思想方法可称为＿＿＿＿＿（选填“控制变量法”或“等效替代法”）．【答案】（1）DCAB．（2）47Ω；47Ω．（3）等效替代法．【解析】【分析】【详解】（1）实验前，首先根据电路图，连接实物，将电阻箱的阻值调至最大，然后把开关S接a 点，读出电流表的示数为I；再接入电阻箱来替代，最后读出电阻箱的示数R，即为待则电阻的阻值．故上述步骤的合理顺序是：DCAB．（2）电阻箱×1000档位指示0，×100档位指示0，×10档位指示4，×1档位指示7．故电阻箱示数为47Ω．待测电阻的阻值为47Ω．（3）电路接入电阻箱和接入待则电阻，电流表示数一样，是采用等效替代法．2．如图-甲是琪皓和孟伦同学探究并联电路的电流规律的电路图（1）实验中，他们应该选择规格____________的两个小灯泡来进行实验(填“相同”或“不相同”)。

（2）开关闭合前，琪皓同学发现电流表A的指针在零刻度线左端，如图-乙所示，其原因是（_______）（选填“A”或“B”）A．电流表没调零B．电流表正负接线柱接反了（3）他们把电流表A纠正后，闭合开关进行实验，两灯都发光，电流表A与电流表A2的指针所指位置均为如图-丙所示，则通过L1的电流为____________A。

（4）根据所测的实验数据，他们得出了如下的实验结论：并联电路中，_________________。

（5）实验中，我们都要进行多次测量。

以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同．．．的是（__________）。

A．探究电流与电压的关系B．探究杠杆的平衡条件C．刻度尺测物体的长度【答案】不相同A0.96干路电流等于各支路电流之和C【解析】（1）探究并联电路的电流规律的实验，为使实验结论具有普遍性，实验中，他们应该选择规格不同的两个小灯泡来进行实验。

（2）开关闭合前，琪皓同学发现电流表A的指针在零刻度线左端，如图-乙所示，其原因是电流表正负接线柱接反了.（3）他们把电流表A纠正后，闭合开关进行实验，两灯都发光，电流表A与电流表A2的指针所指位置均为如图-丙所示，两表的量程不同，电流表A测并联电路干路电流用的是大量程，示数为I=1.2A，电流表A2测的则通过L2的电流用的小量程，为I2=0.24A，则通过L1的电流为I1=I-I2=1.2A-0.24A=0.96A。

（4）根据所测的实验数据，该实验的实验结论为：并联电路中，干路电流等于各支路电流之和。

（5）本实验中，我们都要进行多次测量有目的是为了使结论具有普遍性，以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同．．．的是C.刻度尺测物体的长度，该实验进行多次测量的目的是多次测量取平均值减小误差。

故答案为：(1). 不相同 (2).A (3). 0.96 (4). 干路电流等于各支路电流之和 (5). C3．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。

（5）小明分别测出AB、CD、AD间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。

请对小明的做法进行评价：_______________。

【答案】不能并联电路干路中的开关也是控制整个电路① B 电压表的正负接线柱接反了实验次数只有一次，不可以得到普遍结论【解析】【分析】电路中有电源且电路闭合时，灯泡发光；接在干路上的开关可以控制两盏串联或并联的灯泡同时亮或同时灭。

串联电路电流处处相等，灯的亮暗与是否靠近电源正极无关；调换两灯泡的位置关系，或更换电流表，根据电流表的示数，即可做出判断。

电压表应与被测电路并联，电流应从正接线柱流入，负接线柱流出；得出一个普遍规律时，应进行多次实验。

【详解】（1）闭合开关，电路闭合，两灯泡发光，断开开关都不发光，两灯串联可以达到此效果，若开关接在干路中，两灯并联，开关也能控制两控制两灯同时亮同时灭，因此不能根据两灯同时亮同时灭判断两灯是串联的。

（2）把灯L2从灯座上拧下来后，发现灯L1仍发光，即电路仍然是通的，说明接线柱CD 短路，故他的猜想①是合理的；（3）串联电路电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错误的；两表的示数不同可能是电流表不准确，或没有调零所至，所以将乙电流表用甲电流表代替再测电流、将甲乙两个电流表的位置对调可验证是否正确；将电源正负极对调时，两电流表的示数会与上次相同，也可以说明小华的判断是错误的；将L1 L2对调位置，两电流表的示数还会与上次相同，不能说明小华的判断是错误的。

故选B。

（4）将电压表原来接在A处的导线改接到L2的接线柱D上去了，此时电压表正负接线柱接反了，所以他的做法是错误的。

（5）结论“串联电路总电压等于各部分电路两端电压之和” 。

是一个普遍规律应使用不同的器材多次实验才能得出，以避免实验的偶然性，使结论具有普遍性。

而小明的实验次数只有一次，不可以得到普遍结论。

4．小希用如图所示电路来探究串联电路的电压特点.（1）在拆接电路时，开关必须________.（2）实验中最好选择规格________（填“相同”或“不同”）的小灯泡.（3）用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验，得到的数据记录在下表中.分析实验数据，你可得到串联电路的电压特点是________（用公式表示）（4）小希进行多次实验的主要目的是________（填序号）①寻找普遍规律②减小实验误差【答案】断开不同 U AC= U AB+U BC①【解析】（1）在拆接电路的过程中，为了保护电路，开关必须处于断开状态；（2）实验中最好选择规格不相同的小灯泡，便于发现规律；（3）比较AB间、BC间、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和，即U AC U AB+U BC；（4）进行多次实验的主要目的是发现串联电路中总电压和各部分电路电压之间的关系，从而寻找普遍规律．5．如图所示是小明“探究串联电路中电压的关系”的实验电路图.（1）实验步骤：A．按如图所示接好电路，闭合开关前，滑片P应调至最_____端.(填“左”或“右”) B．滑片P移至适当位置，用电压表测出定值电阻R0两端的电压U1.C．保持_________D．保持滑片P不动，用电压表测出a、b两点之间的电压U.E.移动滑片P的位置，重复步骤B、C、D两次.（2）讨论交流：小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和.另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和.你认为______的结论更合理，理由是_______（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为_______V.（4）小明按图甲接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数.经检查，除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______为进一步确定故障，应_______【答案】右滑片P位置不动。

用电压表测出灯泡L两端的电压U2小芳小明所用的定值电阻的阻值与灯泡的阻值相同名具有偶然性 1.2灯泡将电压表接到变阻器两端，若电压表有示数，是灯泡短路，若没示数，是_R0断路【解析】【详解】（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2。

（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不合理的，只有串联两个电阻的阻值相等时，才会得出这个结论，因此只是个特殊情况，不是普遍规律；应该像小芳那样，采用不同阻值的电阻进行实验，这样得出的结论才具有普遍性。

（3）电压表选用的是0～3V量程，分度值为0.1V，指针指在1V后面第2个小格上，因此读数为1.2V。

（4）由图可见，电压表与定值电阻R0并联，灯泡不亮，电压表有读数，说明灯泡L短路或R0断路；为进一步确定故障，应将电压表接在滑动变阻器R两端并观察电压表有无示数，如电压表有示数说明是灯泡L短路，如电压表无示数说明是电阻R0断路。

6．小明在探究“影响导体电阻大小的因素”的实验中，原先设计的实验电路如图。

（1）为判断a、b两点间导体电阻的大小，小明应注意观察电流表的示数，若电流表示数较大，表明接入a、b两点间导体电阻较_____（填“大”或“小”）。

老师指出该方案存在不足，你认为不足之处是：_____。

合集下载

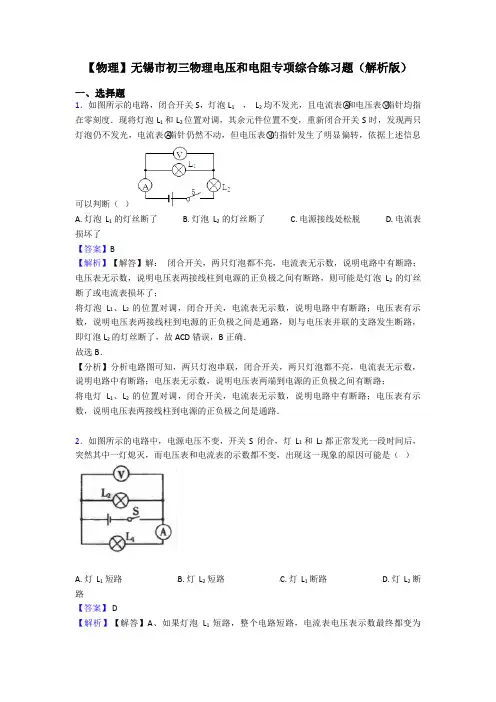

【物理】无锡市初三物理电压和电阻专项综合练习题(解析版)

【物理】无锡市初三物理电压和电阻专项综合练习题(解析版)

【物理】无锡市初三物理电压和电阻专项综合练习题（解析版）一、选择题1．如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A. 灯泡L1的灯丝断了B. 灯泡L2的灯丝断了C. 电源接线处松脱D. 电流表损坏了【答案】B【解析】【解答】解：闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了；将灯泡L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则与电压表并联的支路发生断路，即灯泡L2的灯丝断了，故ACD错误，B正确．故选B．【分析】分析电路图可知，两只灯泡串联，闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两端到电源的正负极之间有断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路．2．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】 D【解析】【解答】A、如果灯泡L1短路，整个电路短路，电流表电压表示数最终都变为零，A不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数最终都变为零，B不符合题意．C、如果灯泡L1断路，不发光；电流表断路无示数，C不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，D符合题意；故答案为：D【分析】结合选项，注意分析与题目条件符合的选项即可.3．在如图所示的电路中，电源电压保持不变。

无锡市滨湖中学物理电流和电路单元测试卷(解析版)

无锡市滨湖中学物理电流和电路单元测试卷(解析版)

无锡市滨湖中学物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。

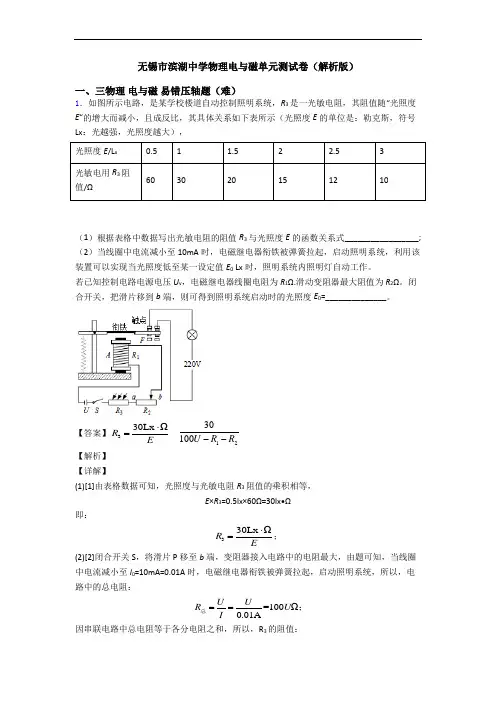

无锡市滨湖中学物理电与磁单元测试卷(解析版)
