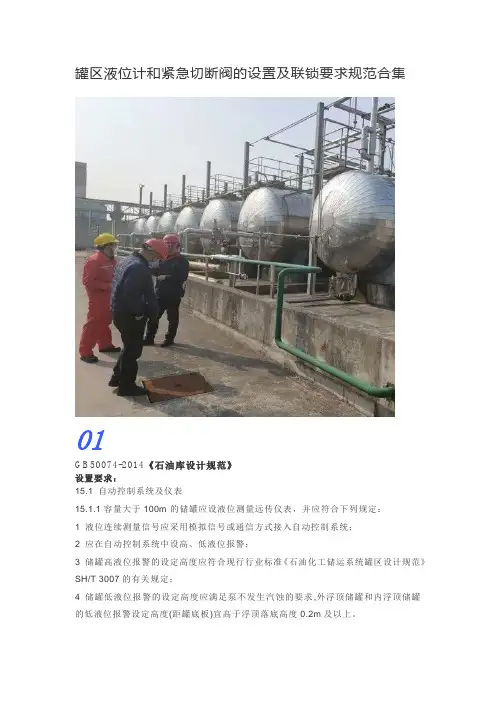

罐区液位计和紧急切断阀的设置及联锁要求规范合集01 GB50074-2014《石油库设计规范》设置要求：15.1自动控制系统及仪表 15.1.1容量大于100m³的储罐应设液位测量远传仪表，并应符合下列规定： 1 液位连续测量信号应采用模拟信号或通信方式接入自动控制系统； 2 应在自动控制系统中设高、低液位报警；3 储罐高液位报警的设定高度应符合现行行业标准《石油化工储运系统罐区设计规范》SH/T 3007的有关规定；4 储罐低液位报警的设定高度应满足泵不发生汽蚀的要求,外浮顶储罐和内浮顶储罐的低液位报警设定高度(距罐底板)宜高于浮顶落底高度0.2m 及以上。
15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。
联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀：1 年周转次数大于6次，且容量大于或等于10000m³的甲B、乙类液体储罐；2 年周转次数小于或等于6次，且容量大于20000m³的甲B、乙类液体储罐；3 储存I、II级毒性液体的储罐。
15.1.3 容量大于或等于50000m³的外浮顶储罐和内浮顶储罐应设低低液位报警。
低低液位报警设定高度（距罐底板）不应低于浮顶落底高度，低低液位报应能同时联锁停泵。
15.1.4用于储罐高高、低低液位报警信号的液位测量仪表应采用单独的液位连续测量仪表或液位开关，并应在自动控制系统中设置报警及联锁。
条文说明：15.1.4 “单独的液位连续测量仪表或液位开关”是指，除了“应设液位测量远传仪表”外，还需设置一套专门用于储罐高高、低低液位报警及联锁的液位测量仪表。
"设置及联锁要求：15.1.2 下列储罐应设高高液位报警及联锁，高高液位报警应能同时联锁关闭储罐进口管道控制阀；15.1.7 一级石油库的重要工艺机泵、消防泵、储罐搅拌器等电动设备和控制阀门除应能在现场操作外，尚应能在控制室进行控制和显示状态。
一、目的为了加强压力容器的安全管理，规范危险作业控制标准，强化职工安全意识，消除安全隐患，杜绝安全责任事故发生。
二、适用范围公司&公司从事生产、劳动、服务作业的其他单位（主要包括合资合作单位、服务单位、承包商等）。
三、职责3.1 安全管理部门牵头组织设备、工艺部门对压力容器的安全管理标准落实，制定安全管理制度，对现场执行情况进行检查落实。
3.2 安全管理部门负责督促设备部门定期对区域内压力容器进行安全检查，问题闭环控制，按期年检。
3.3 其他单位对所承包区域内压力容器进行安全检查，问题闭环控制，按期年检。
业主工厂接口部门进行跟踪闸口，安保进行闸口监督。
四、压力容器分类标准压力容器有众多分类方法，可以按压力等级分，按在生产中的作用分,按安装方式分，按制造许可分，按安全技术管理（基于危险性）分类等。
4.1 按承受压力的等级分为:①低压（代号L）O.1MPa≤P<1.6MPa②中压（代号M）1.6MPa≤P<IOMPa③高压（代号H）IOMPa≤P<IOOMPa④超高压（代号U）P≥l0OMPa4.2 按盛装介质分为：非易燃、无毒；易燃或有毒；剧毒。
4.3 按工艺过程中的作用不同分为：①反应容器（代号R）：用于完成介质的物理、化学反应的容器。
②换热容器（代号E）：用于完成介质的热量交换的容器。
③分离容器（代号S）：用于完成介质的质量交换、气体净化、固、液、气分离的容器。
④贮运容器（代号C,其中球罐代号B）：用于盛装液体或气体物料、贮运介质或对压力起平衡缓冲作用的容器。
4.4 按安装方式分：①固定式压力容器：指安装在固定位置使用的压力容器，如生产车间内的储罐、球罐、塔器、反应釜等。
②移动式压力容器：是指单个或多个压力容器罐体与行走装置、定型汽车底盘或者无动力半挂行走机构或框架组成，采用永久性连接，适用于运输装备，包括汽车罐车、长管拖车等。
4.5 按制造许可划分：①制造许可A级：超高压容器、高压容器（AI）,第三类低、中压容器（A2）,球形储罐现场组焊或球壳板制造（A3）,非金属压力容器（A4）,医用氧舱（A5）o②制造许可B级：无缝气瓶（B1）,焊接气瓶（B2）,特种气瓶（B3）。
