切断阀使用说明

SKJD紧急切断阀维护使⽤说明书（印发）SKJD紧急切断阀维护使⽤说明书1阀门的基本概况和适⽤范围1.1阀门的基本概况SKJD双控点紧急切断阀为快速关闭型的机械式安全截断装置，请参看《图—1》。

该装置完成关闭动作的能量是来⾃前次⼈⼒操作时存贮在弹簧中的能量，因此安装使⽤该截断装置的⼯作现场⽆需配备电源、⽓源、液⼒源或其它能源。

SKJD双控点紧急切断阀是我公司专门为天然⽓输⽓管线研制⽣产的紧急截断安全⽤阀门。

若因管线出现压⼒异常现象时，该阀门将迅速完成截断动作，⽽⼀旦截断，则不能⾃动复位。

只有管线的故障排除后、且阀门的控制开关采集到管线压⼒处于正常状态的信号时（也只有此时，SDYKKG——双端远控开关才会复位）。

⽅可通过⼈⼒转动开启⼿柄、再将切断阀打开。

SKJD双控点紧急切断阀是完全由机械动作完成快速关闭的机械式安全截断阀门。

由于合理的结构布局，结构中运动零件、部件间的运动副全部处于⽆间隙的运动和动⼒传递过程。

因此，该装置⼗分灵敏精确，它的截断压⼒设定值与⽬标设定值相⽐较⼏乎毫⽆差异。

当压⼒传感器检测到输⽓管线中因出现故障，或管线中出现流体冲击现象⽽引起压⼒变化量超出允许值时，阀门即刻会⾃动截断管线中的过流介质。

每⼀个切断阀的SDYKKG双端远控开关配备有两套压⼒传感器和两套⽋压/超压弹簧组，这样⼀个切断阀可以受控于两处压⼒信号采集点的压⼒信号（例如，将安装于其后的两级调压器的出⼝压⼒信号分别由导压管引⾄双端远控开关的两只压⼒传感器）。

这两处的压⼒信号构成逻辑“或”的关系，亦即只要有⼀处的压⼒信号超出了各⾃预先设定的压⼒控制范围均能使紧急切断阀完成截断动作。

图—1另外，也可以将远控开关的两只压⼒传感器并接于同⼀压⼒信号采集点。

⽽他们对应的弹簧组却预设了各⾃独⽴的压⼒保护范围（超压设定值相等），因此强制定位螺钉的位置状态可以约束⽋压设定是否有效投⼊运⾏。

1.2阀门的适⽤范围SKJD双控点紧急切断阀在⽯油、化⼯、冶⾦、电⼒等领域拥有⼴泛的⽤途。

紧急切断阀使用说明
1、用微机操作：
手动/自动：
手动状态下：按“开”按钮，切断阀打开，按“关”按钮，切断阀关闭。

自动状态下：切断阀与电机电源联锁，当电机电源断电时，切断阀自动关闭。

在自动状态下，按“关”按钮，切断阀自动关闭，但按“开”按钮，不能打开，即自动状态下，切断阀只能关闭，不能打开。

所以开车前，必须先打到手动状态下，将切断阀手动打开。

注意：用微机操作时，现场开关必须打到“空位”，即开关与水平面成45°角。

否则在微机上操作，不起作用。

2、现场手动操作：
现场手动操作是指用油压手动开关切断阀，把现场开关打到“开”位置（开关与水平面垂直），压油压手柄，切断阀慢慢打开；把开关打到“关”位置（开关与水平面平行），压油压手柄，切断阀慢慢关闭。

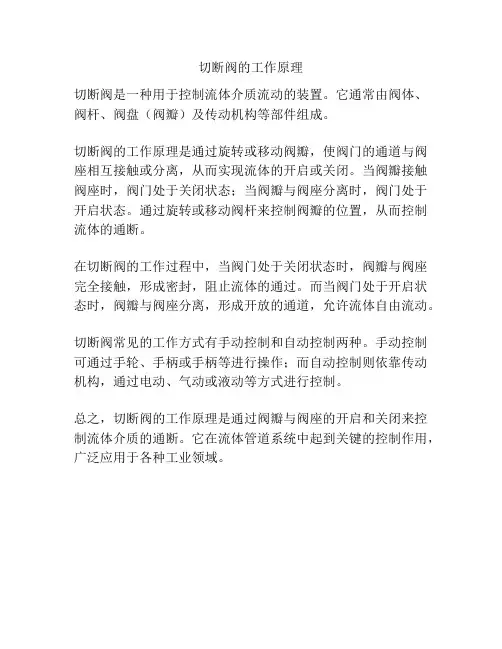

切断阀的工作原理
切断阀是一种用于控制流体介质流动的装置。

它通常由阀体、阀杆、阀盘（阀瓣）及传动机构等部件组成。

切断阀的工作原理是通过旋转或移动阀瓣，使阀门的通道与阀座相互接触或分离，从而实现流体的开启或关闭。

当阀瓣接触阀座时，阀门处于关闭状态；当阀瓣与阀座分离时，阀门处于开启状态。

通过旋转或移动阀杆来控制阀瓣的位置，从而控制流体的通断。

在切断阀的工作过程中，当阀门处于关闭状态时，阀瓣与阀座完全接触，形成密封，阻止流体的通过。

而当阀门处于开启状态时，阀瓣与阀座分离，形成开放的通道，允许流体自由流动。

切断阀常见的工作方式有手动控制和自动控制两种。

手动控制可通过手轮、手柄或手柄等进行操作；而自动控制则依靠传动机构，通过电动、气动或液动等方式进行控制。

总之，切断阀的工作原理是通过阀瓣与阀座的开启和关闭来控制流体介质的通断。

它在流体管道系统中起到关键的控制作用，广泛应用于各种工业领域。

90种类/构造/特点请参考此处更多地了解紧急切断阀。

1MD-71型和KS-5型请参考此处确认阀门及控制盘的规格与构造。

2规格确认表格在考虑购买产品时请使用规格参数确认表。

3使用时的注意事项为了最佳使用紧急切断阀，请确认安装方法。

9紧急切断系统Step由地震造成的管道系统破损时，可能导致蓄水箱与高架水箱贮存的生活用水流失。

为防止灾害过后的生活物资短缺，必须确保生活用水的存在。

另外，为切实地确保生活用水，在国家标准与方针中也记载了「紧急切断阀」的必要性。

耀希达凯的紧急切断系统由「紧急切断阀」与「紧急切断控制盘」构成，控制盘内的地震感应器动作阀门自动关闭，有效地确保了灾害发生生活用水的保存。

MD-71型紧急切断阀KS-5紧急切断控制盘9紧急切断系统Step3■规格· 流体为自来水以外的流体时，请与厂家或代理商联系。

· 200A 的形状稍有不同■Cv 值与计算公式Cv =0.365 VGP9紧急切断系统■规格*2 3台与4台控制用时不同。

9紧急切断系统Step1■特长1. 控制盘内内置地震感应器（加速度200伽）地震发生时自动启动。

（震度5级强时切断阀关闭）2. 配置备用电源，停电时也能准确动作。

3. 切断阀关闭的同时泵停止动作。

（需要连接紧急切断阀控制盘与泵控制盘的连锁装置端子）4. 切断阀的复原作业容易。

（按下切断阀打开开关）5. 也可进行手动操作。

9紧急切断系统在选择紧急切断系统时，必须确认以下规格确认表。

泵保护用（接点），根据对应的泵控制盘台数不同有需要多个接点的情况，需要注意。

（请参考紧急切断系统图例与泵保护用接线图例。

「紧急切断系统图例3」）9紧急切断系统Step2请填写您使用的MD-71型号（参考9-4页）口径与控制台数（□处打）。

请填写您使用的电压（□处打）。

请填写表示灯规格（□处打）。

泵保护用是指防止切断阀关闭后泵进行空转的输出端子。

1台和2台控制：无电压1c 接点。

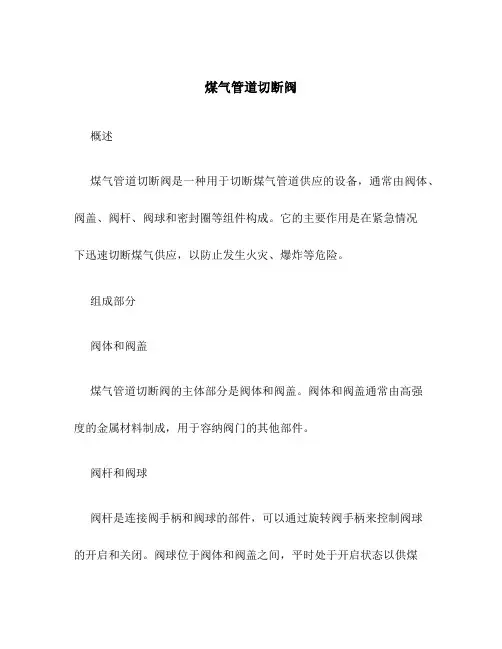

煤气管道切断阀概述煤气管道切断阀是一种用于切断煤气管道供应的设备，通常由阀体、阀盖、阀杆、阀球和密封圈等组件构成。

它的主要作用是在紧急情况下迅速切断煤气供应，以防止发生火灾、爆炸等危险。

组成部分阀体和阀盖煤气管道切断阀的主体部分是阀体和阀盖。

阀体和阀盖通常由高强度的金属材料制成，用于容纳阀门的其他部件。

阀杆和阀球阀杆是连接阀手柄和阀球的部件，可以通过旋转阀手柄来控制阀球的开启和关闭。

阀球位于阀体和阀盖之间，平时处于开启状态以供煤气正常流动，当需要切断煤气供应时，通过旋转阀手柄，阀球会被阀杆控制，以封住煤气的流动。

密封圈为了保证切断阀的密封性能，阀体和阀盖之间需要安装密封圈。

密封圈通常由耐高温、耐腐蚀的材料制成，如橡胶、聚四氟乙烯等。

工作原理煤气管道切断阀通过旋转阀手柄来控制阀球的开启和关闭。

在正常工作状态下，阀手柄会保持在开启状态，此时阀球与阀体之间形成一条通道，煤气可以自由地通过管道流动。

当需要切断煤气供应时，只需旋转阀手柄，阀杆会带动阀球旋转，使阀球与阀体完全贴合，断开煤气的流通。

煤气管道切断阀通常具有快速切断的特点，当阀球与阀体贴合后，可以迅速结束煤气的供应，以达到防止火灾、爆炸等危险的目的。

由于切断阀的工作原理简单可靠，操作也相对容易，所以在煤气管道系统中广泛应用。

安装和使用注意事项1.安装前应检查阀门和密封圈是否完好，如有损坏应及时更换。

2.安装时应根据管道的直径和压力选择合适的切断阀，确保其工作稳定、可靠。

3.在操作阀门时，应保持手柄柔和，避免用力过大造成损坏。

4.平时定期检查切断阀的工作状态，确保其良好的密封性能和灵活性。

5.切断阀需要经常维护，定期清洗和润滑阀体、阀杆等部分，以延长其使用寿命。

总结煤气管道切断阀是一种用于紧急切断煤气供应的重要设备。

通过阀杆和阀球的控制，可以快速有效地切断煤气的流动，以避免火灾、爆炸等危险的发生。

在煤气管道系统中，切断阀的安装和使用须遵循一定的规范，保证其正常运行和有效防护的功能。

气动切断阀技术要求一．.气动阀的操作机构1.1气动阀操作天津佰仪时的启闭方向，一律应顺时针关闭。

1.2由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200-600转内。

1.3为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。

1.4气动阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。

二．气动阀启闭程度的显示盘①气动阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目；②指示盘针的材质用不锈钢板。

③指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。

三.气动阀的性能检测3.1阀门某一规格批量制造时，应委托权威性机构进行以下性能的检测：①阀门在工压状况下的启闭力矩；②在工压状况下，能保证阀门关闭严密的连续启闭次数；③阀门在管道输水状况下的流阻系数的检测。

5.2阀门在出厂前应进行以下的检测：①阀门在开启状况下，阀体应承受阀门工压值二倍的内压检测；②阀门的关闭状况下，两侧分别承受1.1倍阀门工压值，无渗漏；但金属密封的蝶阀，渗漏值亦不大于相关要求。

四.气动阀的内外防腐天津佰仪控制仪表有限公司4.1阀体(包括变速传动箱体)内外，首先应抛丸清砂除锈，力求静电喷涂粉状无毒环氧树脂，厚度达0.3mm以上。

特大型阀门静电喷涂无毒环氧树脂有困难时，亦应刷涂、喷涂相似的无毒环氧漆。

4.2阀体内部以及阀板各个部位要求全面防腐，一方面浸泡在水中不会锈蚀，在两种金属之间不产生电化学腐蚀；二方面表面光滑使过水阻力减少。

4.3阀体内防腐的环氧树脂或油漆的卫生要求，应有相应权威机关的检测报告。

化学物理性能亦应符合相关要求。

五.气动阀包装运输5.1阀门两侧应设轻质堵板固封。

5.2中、小口径阀门应以草绳捆扎，并以集装箱方式运输为宜。

5.3大口径阀门亦有简易木条框架固体包装，以免运输过程中碰损。

六.气动阀的出厂说明书气动阀是设备，在出厂说明书中应标明以下相关数据：阀门规格；型号；工作压力；制造标准；阀体材质；阀杆材质；密封材质；阀轴填料材质；阀杆轴套材质；内外防腐材质；操作启动方向；转数；工压状况下启闭力矩；制造厂厂名；出厂日期；出厂编号；重量；连接法兰盘的孔径、孔数、中心孔距；以图示方式标明整体长、宽、高的控制尺寸；阀门流阻系数；有效启闭次数；阀门出厂检测的相关数据及安装、维护的注意事项等。

阀门复位方法
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，先按阀控箱上的“关阀显示”按钮，将“关阀显示”按钮按灭，再用力向上提拉手动复位杆，听到“咔”的一声，说明阀门完全被打开。

此时，即使松开手，也不会再次切断。

（除非再给阀门线圈通电。

）
上图为阀门开启状态
上图为阀门关闭状态
阀门复位方法
当阀门被切断，管道漏气故障排除后，
工作人员需要手动复位时，先按阀控箱上的
“关阀显示”按钮，将“关阀显示”按钮按
灭，接着按逆时针方向拧下切断阀上
的圆柱型防护盖，然后用专用工具或
扳手按顺时针方向慢慢地拧六棱角复
位螺栓，使复位螺栓上的箭头与阀头
上的OPEN字成一水平线，并听到“咔”
的一声，说明阀门完全被打开，最后将
防护盖上紧。

上图为阀门开启状态
上图为阀门关闭状态
阀门复位方法
当阀门被切断，管道漏气故障
排除后，工作人员需要开启阀门
时，先按图1，2将复位杆逆时针旋
下，然后按图3将防护装置沿着水
槽置于复位杆之上，再按图4将复
位杆用力向上提拉，就能打开阀门.。
