地埋式污水处理装置——埋于地下的污水处理装置

NLB新型景观地埋式一体化污水处理装置简介博美环保自主研发生产的NLB新型景观地埋式污水处理装置，英文名：New style Landscape & Buried underground wastewater processing equipment，简称NLB。

是利用活性污泥，深水曝气生化方法处理污水的一种地埋式一体化污水处理装置。

它是在汲取了澳大利亚、美国等发达国家先进技术的基础上，针对中国国情进行技术革新而设计制造的。

该设备是我国小型一体化污水处理设备中，特点明显、优势突出的新型产品。

由复合式罐体、水下曝气系统和电控系统三部分组成。

污水在复合式罐体内与曝气系统导入的氧气及活性污泥充分接触，进行生化降解处理，降解后的活性污泥通过生化池底部的凹形槽进入沉淀池进行沉淀，净化后的污水达标排放。

一、NLB景观地埋式一体化污水处理工艺技术介绍1.1 NLB 景观地埋式一体化污水处理装置生化原理NLB生化处理污水技术是延时曝气活性污泥法，在有氧条件下，好氧和兼氧菌通过自身的生命活动，把吸收的有机物氧化分解为简单的无机物（CO2、H2O和NH3等）并放出能量，维持其生命活动，而把另一部分有机物合成新的细胞质产生更多的微生物，在微生物生长同时一部分微生物的细胞质也在被氧化（内源呼吸）同时放出能量，当有机物充足时，细胞质大量合成，內源呼吸不明显，当有机物很少时，又是间歇曝气控制污水中污染物浓度很低，微生物处于內源呼吸阶段，使得污水中有机污染物降解的较为彻底，处理后的尾水有机物含量很少，保证COD 、BOD 等指标达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级排放B 标准。

1.2 脱氮除磷机理间歇曝气形成好氧-缺氧-厌氧生化环境为脱氮除磷创造条件。

1.2.1 脱氮机理根据污水水质各项污染物指标和处理要求，采用间歇曝气，如曝气7min 停曝14min 或曝气10min 停曝20min 等，按设定的程序运行，一般DO 控制在0.5-5mg/L 周期性变化，当曝气充氧时混合液中DO 可达2-4mg/L ，当停止曝气时，整个生化区内由于微生物的好氧使得DO 不断下降，直至0-0.5mg/L ，处于少氧或缺氧状态，而在停止曝气搅拌的时间里新的污水仍在不断的进入，在新污水所占的局部空间中DO 几乎为零，这样在间歇曝气条件下，生化区实现“好氧-缺氧-厌氧环境，在好氧条件下，把有机氮分解成氨氮，再进一步形成硝态氮和亚硝态氮，在厌氧条件下，由于新污水不断进入，提供足够的碳源，促使反硝化顺利进行，把硝态氮和亚硝态氮转化成N 2逸出水面达到脱氮目的，即：好氧条件下强化硝化反应，2332()o NO N NO N NO N -−−−→--硝化菌或 氧化过程， 缺氧条件下，由于新污水提供碳源作为电子供体促使反硝化过程：32C NO N N -−−−−→反硝化菌还原过程 1.2.2 生物除磷机理关于生物除磷，生活污水中磷主要以磷酸盐，聚磷酸盐和有机磷形态存在，70%是可溶性的，在处于厌氧-好氧交替变化的生物处理过程中，聚磷菌在厌氧条件下其活力下降，生长受到抑制，为了生长就释放出细胞中的聚磷酸盐同时产生其利用废水中简单溶解性有机基质所需的能量，这表现为磷的释放，即聚磷菌把磷从体内向废水中转移，当转入好氧环境后，它们的活力等到恢复并在利用基质的同时，从废水中大量摄取溶解性磷酸盐并加以积累，其积累量超过聚磷菌正常生长所需的磷量，这表现为磷的过量吸收，在沉淀区的污泥中含有大量的聚磷菌在其释磷之前，及时通过安装在设备底部的吸泥罩，利用压力差（或污泥泵）把沉淀在底部的一部分污泥排出，在保证尾水含TP＜1mg/L前提下，实现进水排水和污泥中磷的动态平衡，通过排泥来达到除磷。

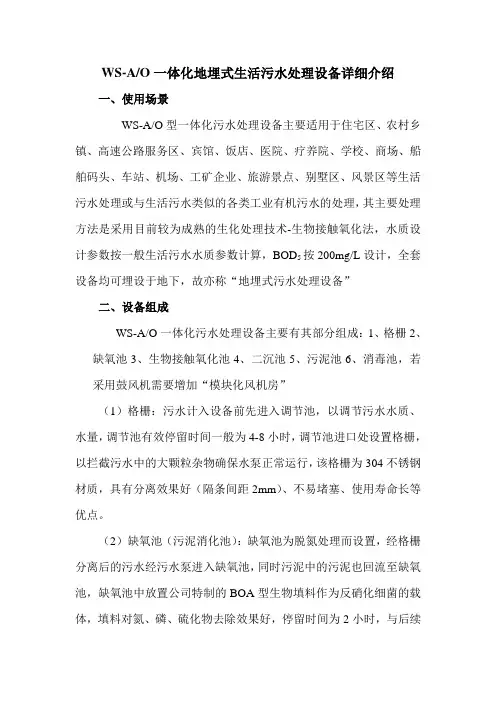

WS-A/O一体化地埋式生活污水处理设备详细介绍一、使用场景WS-A/O型一体化污水处理设备主要适用于住宅区、农村乡镇、高速公路服务区、宾馆、饭店、医院、疗养院、学校、商场、船舶码头、车站、机场、工矿企业、旅游景点、别墅区、风景区等生活污水处理或与生活污水类似的各类工业有机污水的处理，其主要处理方法是采用目前较为成熟的生化处理技术-生物接触氧化法，水质设计参数按一般生活污水水质参数计算，BOD5按200mg/L设计，全套设备均可埋设于地下，故亦称“地埋式污水处理设备”二、设备组成WS-A/O一体化污水处理设备主要有其部分组成：1、格栅2、缺氧池3、生物接触氧化池4、二沉池5、污泥池6、消毒池，若采用鼓风机需要增加“模块化风机房”（1）格栅：污水计入设备前先进入调节池，以调节污水水质、水量，调节池有效停留时间一般为4-8小时，调节池进口处设置格栅，以拦截污水中的大颗粒杂物确保水泵正常运行，该格栅为304不锈钢材质，具有分离效果好（隔条间距2mm）、不易堵塞、使用寿命长等优点。

（2）缺氧池（污泥消化池）：缺氧池为脱氮处理而设置，经格栅分离后的污水经污水泵进入缺氧池，同时污泥中的污泥也回流至缺氧池，缺氧池中放置公司特制的BOA型生物填料作为反硝化细菌的载体，填料对氮、磷、硫化物去除效果好，停留时间为2小时，与后续工艺中的生物接触氧化池结合形成A/O法处理工艺，从而达到脱磷、脱氮的目的。

（3）生物接触氧化池：共分两级，总生化时间10小时，生物接触氧化池采用BOB型生物组合填料，改天聊比表面积大，处理负荷达14kgBOD/m³.d，是一般填料的5-10倍，生化池采用中心廊道膜片式微孔曝气或射流曝气，污水在生化池内不断循环，充分的于填料上的生物膜相接触，达到有机物迅速讲解的作用。

（4）二沉池：生化后的污水进入二沉池，二沉池设计表面负荷1.0m³/㎡.hr，二沉池采用斜管沉淀，沉淀面积大，沉淀效率高，比传统竖流式沉淀池效率高3-5倍，侧钻孔集水槽，其集水槽排水均匀稳定，出水效果好，二沉池的污泥重力自压进入污泥池。

地埋式污水处理设备简介地埋式污水处理设备简介：地埋式污水处理设备是一种模块化的高效污水生物处理设备，是一种以生物膜为净化主体的污水生物处理系统，充分发挥了厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便的特点。

以A/O工艺为主，将设备主体埋在地下，减少节约占地面积，全部设置于地下，运行经济，抗冲击浓度能力强，处理效率高，管理维修方便。

设备优点：1、通常埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。

2、二级生物接触氧化处理工艺常见采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。

并比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。

池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。

3、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需三个月(90天)以上排一次泥(用粪车抽吸或脱水成泥饼外运)。

4、地埋式生活污水处理设备的除臭方式除采用常规高空排气，另配有土壤脱臭措施。

5、整个设备处理系统配有全自动电气控制系统和设备故障报警系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。

设备缺点：1.不利于维修：设备出现故障后，不方便检修与更换。

这通常是业主*烦恼的。

2.对环境适应性一般：冬天防冻、夏天防洪。

北方需要埋入较深，并做保温处理。

地埋式污水处理设备设备适合条件：水量较小、污染物浓度小、成分不复杂、场地有限、需考虑周围环境美化因素等。

通常以上几种情况下建议采用地埋式污水处理设备系统进行处理。

应用范围1、宾馆、饭店、疗养院、医院;2、住宅小区、村庄、集镇;3、车站、飞机场、海港码头、船舶;4、工厂、矿山、bu队、旅游点、风景区;5、与生活污水类似的各种工业有机废水。

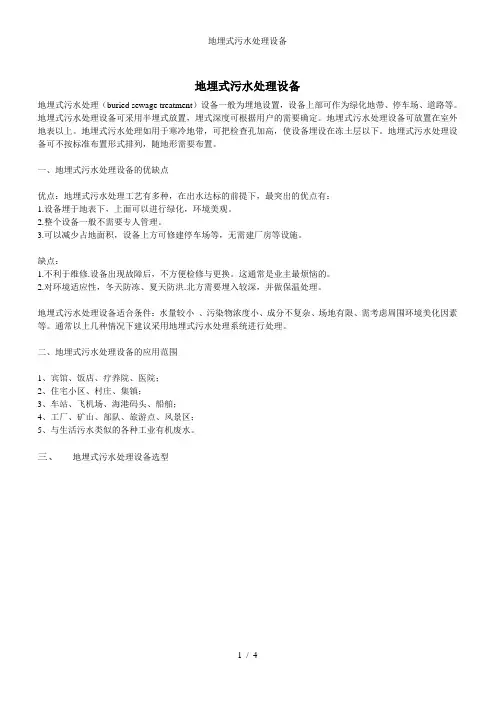

地埋式污水处理设备地埋式污水处理（buried sewage treatment）设备一般为埋地设置，设备上部可作为绿化地带、停车场、道路等。

地埋式污水处理设备可采用半埋式放置，埋式深度可根据用户的需要确定。

地埋式污水处理设备可放置在室外地表以上。

地埋式污水处理如用于寒冷地带，可把检查孔加高，使设备埋设在冻土层以下。

地埋式污水处理设备可不按标准布置形式排列，随地形需要布置。

一、地埋式污水处理设备的优缺点优点：地埋式污水处理工艺有多种，在出水达标的前提下，最突出的优点有：1.设备埋于地表下，上面可以进行绿化，环境美观。

2.整个设备一般不需要专人管理。

3.可以减少占地面积，设备上方可修建停车场等，无需建厂房等设施。

缺点：1.不利于维修.设备出现故障后，不方便检修与更换。

这通常是业主最烦恼的。

2.对环境适应性，冬天防冻、夏天防洪.北方需要埋入较深，并做保温处理。

地埋式污水处理设备适合条件：水量较小、污染物浓度小、成分不复杂、场地有限、需考虑周围环境美化因素等。

通常以上几种情况下建议采用地埋式污水处理系统进行处理。

二、地埋式污水处理设备的应用范围1、宾馆、饭店、疗养院、医院；2、住宅小区、村庄、集镇；3、车站、飞机场、海港码头、船舶；4、工厂、矿山、部队、旅游点、风景区；5、与生活污水类似的各种工业有机废水。

三、地埋式污水处理设备选型系列型号处理量尺寸（ mm ）a b c h h1 h2 L L1 L2 W W1 W2DTWA20B DTWA20B-1 5 600 450 300 2000 2000 2000 4000 500 1600 2000 500 1200 DTWA20B-2 10 600 450 300 2000 2000 2000 4600 600 2200 2000 500 1600 DTWA20B-3 20 600 450 300 2000 2000 2000 5100 700 2800 2000 500 2400 DTWA20B-4 30 600 450 300 2000 2000 2000 5700 800 3800 2000 500 3200 DTWA 20G DTWA 20G-540 600 450 300 2200 2200 2200 5750 900 4000 2000 500 3400DTWA 20G -6 50 600 450 300 2200 2200 2200 5850 900 4600 2000 500 3800 DTWA40B DTWA40B-7 100 600 450 300 2200 2200 2200 7000 2000 5200 2000 1000 4200 DTWA40B-8 150 600 450 300 2200 2200 2200 8500 2000 6000 2000 1000 5200 DTWA 40G DTWA 40G-9200 600 450 300 2400 2400 2400 10000 2000 7600 2000 1200 6400DTWA 40G-10300 600 450 300 2400 2400 2400 11900 2000 8200 2000 1200 7500代表含义： 20B--- 置于国际海运集装箱（ 20 码平箱）内； 20G--- 置于国际海运集装箱（ 20 码高箱）内； 40B--- 置于国际海运集装箱（ 40 码平箱）内； 40G--- 置于国际海运集装箱（ 40四、地埋式污水处理设备常见故障排除1、不能正常出水接触氧化池、沉淀池、消毒池、污泥池联通管道是否堵塞（堵塞物一般为脱落的生物膜和损坏的弹性立体填料）。
