(完整版)判断电路故障的五种方法

判断电路故障的五种方法

电路故障判断是联系实际的热点问题，也是中考考查的一个热点内容。电路故障一般分为短路和断路两大类。

分析识别电路故障时,常常要根据电路中出现的各种反常现象(如灯泡不亮,电流表和电压表示数反常等),分析其发生的各种可能原因，再根据题中给出的其他条件和测试结果等进行综合分析，确定故障.下面结合例题说明几种识别电路故障的常用方法：

一、定义判断法

电路出现的故障通常有两种情况：一是断路,即电路在某处断开。如用电器坏了，或电路连接点接触不良、导线断裂等,断路时电路中无电流.二是短路,若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流会很大,会损坏电源。

例1 如图1所示，闭合开关S时,L1发光而L2不发光，则原因可能是（ )

A．L1断路 B．L1短路 C．L2短路 D．L2断路

解析 闭合开关S时，L1发光，表明电路中有电流，电路是通路。从上面分析可以得出这是电路中的部分电路短路故障，由“L1发光而L2不亮”可以很快得出L2短路。

答案 C

二、导线判断法(用一根导线并联在电路的两点间,检查电路故障)

导线的电阻等于0，将导线接在电路的两点间，实际是将导线两点间的用电器短路，让电流经过导线形成一条通路.这可以用来检查用电器损坏，而造成了电路断路的情形。导线与用电器并联连接，无论用电器正常与否，用电器都不能正常工作。若电路中原来没有电流,用导线连接某两点时，电路中有电流了,则故障往往是这两点之间发生断路。

例2 如图2所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮;接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则（ ）

A。灯L1断路 B.灯L2断路 C。灯L2短路 D。开关S断路

解析 用一段导线并联在电路的两点间，实际上将这两点短路了，接触c、d两点时，两灯都亮，说明c、d两点间断路，电流通过导线形成了通路.

电路板故障的常见原因与修复技巧

概述：

电路板故障是电子产品常见的问题之一，它会导致设备的性能下降甚至无法正常工作。本文将介绍电路板故障的常见原因以及修复技巧，帮助读者更好地理解和解决这些问题。

一. 电路板故障的常见原因

1.1 过热问题：

过热是电路板故障的主要原因之一。电子元件长时间高温工作会导致元件老化、损坏或失效。原因可能包括电子设备负载过大、散热设计不合理、灰尘积累等。解决方法包括增加散热措施、清洁电子设备等。

1.2 电气问题：

电气问题也常导致电路板故障。这可能包括电源供电不稳定、过电压、过电流等。这些问题会对电子元件产生不利影响，如短路、电压异常等。解决方法可以是使用稳定的电源、安装过电压保护装置等。

1.3 机械问题：

机械问题可能导致电路板连接不良或元件损坏。机械压力、震动或不当的安装都可能引起电路板故障。应合理安排电路板的布局、插拔元件时要轻拿轻放、防止机械震动等。

1.4 湿度问题： 湿度是电路板故障的隐形杀手。高湿度环境会造成电路板上的金属导线腐蚀、接触不良，最终导致电路板故障。合理的湿度控制、防潮处理是预防湿度问题的关键。

二. 电路板故障的修复技巧

2.1 换位法：

当电路板上某个功能区域无法正常工作时，可以尝试使用换位法。即将该功能区域的元件移植到一个正常工作的电路板上，观察是否问题得到解决。若是，说明原电路板存在问题，可以进一步排查和修复。

2.2 观察和测试法：

当出现电路板故障时，需要通过观察和测试来找出具体问题。首先检查电路板上是否有元件损坏或松动，如焊接点是否完好。然后使用测试仪器进行电气参数测试，如测量电压、电流等，以找出异常或不稳定的部分。

2.3 熔化焊接点修复法：

在电路板上，焊接点可能因机械应力或温度变化而出现熔化现象，导致电路中断或短路。对于熔化焊接点，可以使用焊锡将其重新连接。需要注意的是，焊接过程应控制温度和时间，以免对其他元件造成损害。

电路故障分析与维修

电路故障是我们在日常生活中常常会遇到的问题之一。当电路发生故障时，我们会感到困惑和无助。本文将介绍电路故障的常见原因、故障分析的方法以及电路的维修技巧。

一、电路故障的常见原因

1. 电缆接触不良：电缆在长期使用过程中，可能会由于插拔次数过多导致接触不良，或者由于连接处松动引起电流不稳定。

2. 元件老化：电路中的各种元件如电阻、电容和二极管等，在使用过程中会随时间的推移而老化，可能会出现损坏或者功能失效的情况。

3. 过载：当电路中的负载超过了元件或电线的承载能力时，可能会导致电路的过热和故障。

4. 短路：电路中如果发生了电源线与地线或两个相邻导线之间的短路，会导致电路瞬间过流，引发故障。

二、故障分析的方法

1. 观察法：通过仔细观察电路的各个部分，寻找异常现象，如烧焦、熔断等。可以根据这些现象来确定电路可能存在的故障点。

2. 测试仪器法：使用各种测试仪器如万用表、示波器等对电路进行测量，以确定各个元件的工作状态和故障点的位置。

3. 分段法：将整个电路分段进行测试，逐步缩小故障范围，最终确定故障点所在。 三、电路的维修技巧

1. 替换故障元件：如果确定电路中的某个元件发生了故障，可以尝试将其替换为新的元件，以解决故障。

2. 修复接触不良：如果发现电路中存在接触不良的问题，可以通过重新连接或者清洁接触处来修复问题，并保持良好的接触状态。

3. 保护电路：在电路中添加适当的保护元件，如保险丝、过流保护器等，可以有效地防止电路的过载和短路故障。

4. 注意电路布线：电路的布线应符合规范，避免电线之间相互干扰或者过于拥挤，以减少故障的发生概率。

总结：

电路故障的分析和维修需要一定的经验和技巧，但是通过观察、测试和分段等方法，我们可以找到故障点并进行维修。同时，在日常使用电器设备时，我们也应该注意保护电路，避免过载和短路等问题的发生。只有保持电路的正常工作状态，我们才能正常使用电器设备，并保证使用的安全性和可靠性。

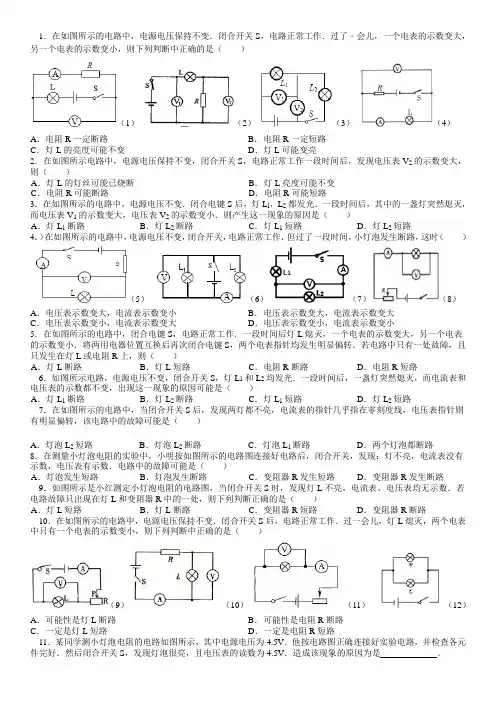

1．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了﹣会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（ ）

（1） （2） （3） （4）

A． 电阻R一定断路 B． 电阻R一定短路

C． 灯L的亮度可能不变 D． 灯L可能变亮

2．在如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现电压表V2的示数变大，则（ ）

A． 灯L的灯丝可能已烧断 B． 灯L亮度可能不变

C． 电阻R可能断路 D． 电阻R可能短路

3．在如图所示的电路中，电源电压不变．闭合电键S后，灯Ll、L2都发光．一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小．则产生这一现象的原因是（ ）

A． 灯L1断路 B． 灯L2断路 C． 灯L1短路 D． 灯L2短路

4．）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡发生断路，这时（ ）

（5） （6）（7）（8）

A． 电压表示数变大，电流表示数变小 B． 电压表示数变大，电流表示数变大

C． 电压表示数变小，电流表示数变大 D． 电压表示数变小，电流表示数变小

5．在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）

A． 灯L断路 B． 灯L短路 C． 电阻R断路 D． 电阻R短路

6．如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）

A． 灯L1断路 B． 灯L2断路 C． 灯L1短路 D． 灯L2短路

7．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（ ）
