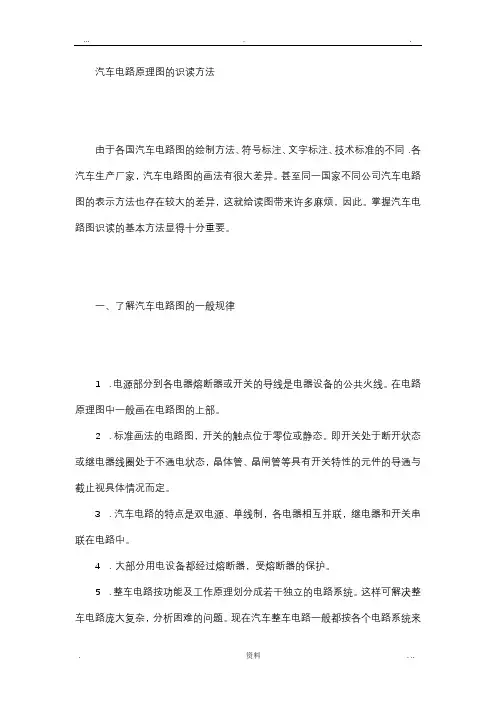

陈 跃 亚 郑 佳 梅 正确识读汽车电路图．是 汽车电工必须掌握的一项基 本技能。要看懂电路图，首先 要掌握常用的各个基本系统 电路图 汽车电路图介绍 汽车电路图，是将汽车电 气与电子设备用图形符号和 代表导线的线条连接在一起 的关系图。常见的汽车电路图 有线路图、线束图、电路原理 图等。汽车线路图一般用来标 记电气元件设备的安装位置、 线路、外围走向等。在汽车上． 为了方便安装和保护导线，将 同方向的许多导线用ＰＶＣ塑 料带或棉纱编制物包扎在一 起，称为线束。线束图是对电 气设备元件在汽车上的实际 安装位置描绘的电路图。电路 原理图是用图形符号方式，把 仪表、控制器、电源等各种电 器设备按照电路原理由上至 下连接起来，然后再横向排列 布置而形成的电路图。电路原 理图以表达汽车电路的工作 原理和相互连接控制关系为 重点．其是维修时最实用的技 术资料。因此，识读汽车电路 原理图的关键是理解各种图 标的意义。 汽车电路图的识读方法和技巧 基础准备 想读懂汽车电路图，先要了解电路 图中图形意义、标注规则、符号含义和使用方法等。 学习电子电路基础，了解单片机（也叫汽车电脑或 ＥＣＵ）和微机原理以及网络数据总线知识，打好读 图基础。掌握各个电气系统的工作原理，要先掌握 充电、启动、点火、灯光照明、仪表等典型电路的工 巧招妙用 作原理，尽可能把电器总成内部原理搞清楚。 识读方法 先从比较熟悉的车型入手，由简到 繁，整理归纳，比较提高。化整为零、化繁为简，要把 局部电路图从全车总图中分割出来。对于各个系统 单元电路图，同样可以采取“各个击破”的方法进行 识读。综观全车总图，盯住局部电路图，处理好几个 基本典型系统电路图与全车电路图的关系：先吃透 一个车型，通过对典型电路的分析，起到触类旁通 的作用。分析一种典型电路，掌握各个系统之间的 接线特点和规则，进而了解一个车系电路特点。这 对系统掌握汽车电路图大有好处。 识读技巧 认真阅读图注．注重资料的收集和 经验的积累。学习汽车电路图技术标准和使用规 则，清楚图形符号的意义及作用原理：熟悉电器元 件与配线关系．掌握电器元件与图形符号对应关 系；掌握开关和继电器的走向与状态。汽车电器的 各个零部件之间是通过继电器和开关控制而形成 回路或改变回路实现不同的功能。正确运用回路原 则——电流总是要从蓄电池的正极出发．通过导 线、熔断器、开关抵达用电器，再经过导线（或搭铁） 回到蓄电池的负极——要善于将一个复杂的系统 回路简化，这样有利于快速理清电路结构。掌握汽 车电路的最基本特点——完整的汽车电路由充电、 启动、点火、灯光照明、仪表等电路组成——可以从 要看的电器元件开始．找到电源和搭铁．从单元电 路或单元电器模块化方向考虑，详细了解单元电路 及单元电器的各输入、输出点的电压参数。识读汽 车电路一般有３种思路：一是从用电设备找到蓄电 池正极和搭铁；二是顺着电流流向找从蓄电池正极 出发到用电设备到搭铁；三是逆着电流方向从负极 搭铁到用电器再到蓄电池正极。实际使用中，应根 据具体电路。选择不同思路。整个电路以中央电气 装置（也叫保险丝一继电器插座）为中心，其正面是 继电器和保险丝，背面是各种线束插头，电线颜色 的使用都有一定的规律和要求。口 （作者单位：７３１４１部队保障部） 收稿日期：２０１４—０７—０７ 栏目编辑：张国义 一个轮胎——备胎。后备轮胎是厂家配的．但往往 被车主遗忘而缺少保养。应每３个月定期检查一下 后备轮胎，必要时还要给备胎充气．以免在需要备 胎的时候才发现其是扁的。 关注耐磨度多数人不知道，其实耐磨度是轮 胎的一项基本指标，其不同于轮胎的尺寸、承重以 及速度级别等指标的地方在于．也许是因为耐磨指 数并不像其他指标那样会直接影响到安装，或是对 安全造成直接威胁．耐磨指数并没有被标识于轮胎 的胎肩。但有心的驾驶员不妨上网或是通过其他一 些途径了解轮胎的耐磨指数指标，这对于挑选一・款 经久耐用的轮胎应能起到参考作用。口 （作者单位：６５０６６部队二大队） 收稿日期：２０１４—０６—１４ ２０１４．０９汽车运用４９
