汽车电路图识读方法

１７０　应用方法论　科２０１　２　１５霸　年第期　

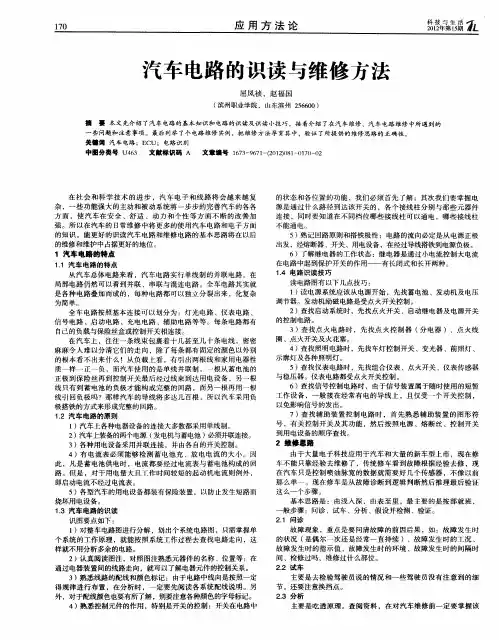

汽车电路的识读与维修方法　

屈凤祯，赵福国　

（滨州职业学院，山东滨州２５６６００）　

摘薹本文先介绍了汽车电路的基本知识和电路的识读及识读小技巧，接着介绍了在汽车维修、汽车电路维修中所遇到的　

一些问题和注意事项。最后列举了个电路维修实例，把维修方法孕育其中，验证了所提供的维修思路的正确性。　

关麓词汽车电路；ＥＣＵ；电路识别　

中圈分类号Ｕ４６３　文献标识码Ａ　文章编号１６７３－９６７１一（２０１２）０８１—０１７（）一０２　

在社会和科学技术的进步，汽车电子和线路将会越来越复　

杂，一些功能强大的主动和被动系统将一步步的完善汽车的各各　

方面，使汽车在安全、舒适、动力和个性等方面不断的改善加　

强。所以在汽车的日常维修中将更多的使用汽车电路和电子方面　

的知识。能更好的识读汽车电路和维修电路的基本思路将在以后　

的维修和维护中占据更好的地位。　

１汽车电路的特点　

１．１汽车电路的特点　

从汽车总体电路来看，汽车电路实行单线制的并联电路。在　

局部电路仍然可以看到并联、串联与混连电路。全车电路其实就　

是各种电路叠加而成的，每种电路都可以独立分裂出来，化复杂　

为简单。　

全车电路按照基本连接可以划分为：灯光电路、仪表电路、　

信号电路、启动电路、充电电路、辅助电路等等。每条电路都有　

自己的负载与保险丝盒或控制开关相连接。　

在汽车上，往往一条线束包裹着十几甚至几十条电线，密密　

麻麻令人难以分清它们的走向，除了每条都有固定的颜色以外别　

的根本看不出来什么！从负载上看，有引出两根线和家用电器性　

质一样一正一负，而汽车使用的是单线并联制，一根从蓄电池的　

正极到保险丝再到控制开关最后经过线束到达用电设备，另一根　

线只有到蓄电池的负极才能构成完整的回路，而另一根再用一根　

线引回负极吗？那样汽车的导线将多达几百根，所以汽车采用负　

极搭铁的方式来形成完整的回路。　

１＿２汽车电路的原则　

１）汽车上各种电器设备的连接大多数都采用单线制。　

如何正确识读、使用电路图

摘要：随着电子技术在汽车上的普遍应用,汽车电路图已成为汽车维修人员必备的技术资料.目前,大部分汽车都装备有较多的电子控制装置,其技术含量高,电路复杂,让人难以掌握.正确识读汽车电路图,也需要一定的技巧.电路图是了解汽车上种类电气系统工作时使用的重要资料,了解汽车电路的类型及特点,各车系的电路特点及表达方式,各系统电路图的识读方法、规律与技巧,指导读者如何正确识读、使用电路图有很重要的作用.

汽车电路实行单线制的并联电路,这是从总体上看的,在局部电路仍然有串联、并联与混联电路.全车电路其实都是由各种电路叠加而成的,每种电路都可以独立分列出来,化复杂为简单.全车电路按照基本用途可以划分为灯光、信号、仪表、启动、点火、充电、辅助等电路.每条电路有自己的负载导线与控制开关或保险丝盒相连接.

关键词：电路 单行线制 系统 导线 各种车灯

目录：1全车线路的连接原则

2识读电路图的基本要求

3以东风EQ1090型载货汽车线路为例全车线路的认读

a.电源系统线b.起动系统线路c.点火系统线路

d.仪表系统线路e.照明与信号系统线路

4全车电路的导线

5识读图注意事项

论汽车电路的识读方法

在汽车上,往往一条线束包裹着十几支甚至几十支电线,密密麻麻令人难以分清它们的走向,加上电是看不见摸不着,因此汽车电路对于许多人来说,是很复杂的东西.但是任何事物都有它的规律性,汽车电路也不例外.

一般家庭用电是用交流电,实行双线制的并联电路,用电器起码有两根外接电源线.从汽车电路上看,从负载用电器引出的负极线返回线路都要直接连接到蓄电池负极接线柱上,如果都采用这样的接线方法,那么与蓄电池负极接线柱相连的导线会多达上百根.为了避免这种情况,设计者采用了车体的金属构架作为电路的负极,例如大梁等.因此,汽车电路与一般家庭用电则有明显不同：汽车电路全部是直流电,实行单线制的并联电路,用电器只要有一根外接电源线即可.

熟记这14个方法，汽车电路图就没那么难看懂了

汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理

图上掌握其连线规律，诊断电路故障就比较困难。要修好汽车电气设

备，必须读懂和掌握汽车电路图。尤其是初学者，更要学会如何读汽

车电路图。各类汽车电路图的识别通常有以下识图要领。

1. 认真读几遍图注

汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代

号，通过读图注可以初步了解该汽车都装配了哪些电气设备。然后通

过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相

互连接线、控制关系。这样就可以了解该汽车电路的特点及配置的基

本电气设备。

2. 牢记电气图形符号

汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。因

此，必须牢记电气图形符号的含义，才能看懂电路原理图。对于汽车

电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状

表示，因此，对于这些外形轮廓的形状也应熟记。

3. 熟记电路标记代号

为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予

不同的标记代号，如下表中所列。 1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌

的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起

来如下表中所列：

2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压

调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往

往无法对其进行分析，也会影响故障检测、修理和代换。

国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端

的标记及其含义如下表中所列。

对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要

端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有

如下表中所列的规律。 4. 牢记回路原则

在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用

电设备、导线等组成的。电流流向必须从电源正极出发，经过熔断器、

开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，

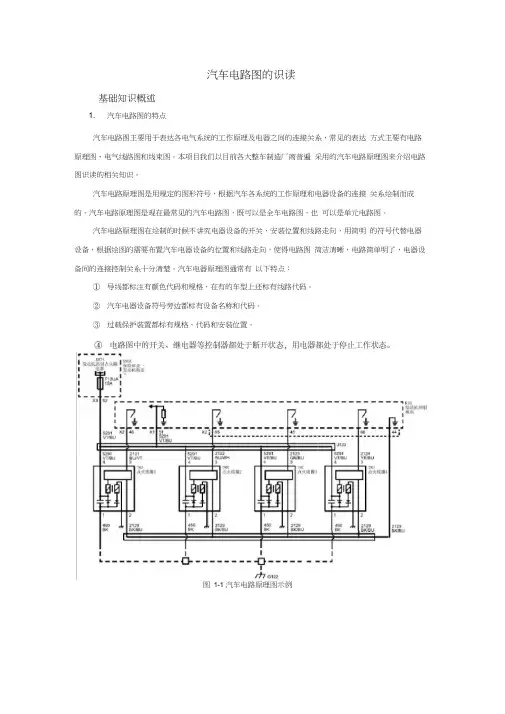

汽车电路图的识读

基础知识概述

1. 汽车电路图的特点

汽车电路图主要用于表达各电气系统的工作原理及电器之间的连接关系，常见的表达 方式主要有电路原理图、电气线路图和线束图。本项目我们以目前各大整车制造厂商普遍 采用的汽车电路原理图来介绍电路图识读的相关知识。

汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接 关系绘制而成的。汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也 可以是单元电路图。

汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位置和线路走向，用简明 的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路走向，使得电路图 简洁清晰，电路简单明了，电器设备间的连接控制关系十分清楚。汽车电器原理图通常有 以下特点：

① 导线都标注有颜色代码和规格，在有的车型上还标有线路代码。

② 汽车电器设备符号旁边都标有设备名称和代码。

③ 过载保护装置都标有规格、代码和安装位置。

图 1-1 汽车电路原理图示例 2. 汽车电气符号

要看懂或分析汽车电路图，首先必须了解电路图中的图形符号和文字符号的含义。

表是通用车系常用电气示意图符号及其说明：

表 1-1 通用车系常用电气示意图符号及其说明

3. 汽车电路导线标注

在维修汽车电路时，为了快速方便地根据电路图在线束中查找到导线，在汽车电路图

中对导线的颜色、所属的电器系统，甚至线束编号（上海通用车系）等进行了标注。

表是通用别克车系的电路图导线颜色代号：

表 1-2 别克车系电路图导线颜色代号

缩写 颜色 缩写 颜色

BK 黑色 WH 白色

RD 红色 BU 蓝色

OG 橙色 PK 粉红色

GN 绿色 YE 黄色

GY 灰色 PU 紫色

AM 琥珀色 BN 棕色

注：如果导线的颜色代号为“ XX/”格式，则表示此导线为单一主色导线；如果其颜色 代号为“ XX/XX”格式，则表示此导线为辅色导线，其前面的缩写代表主色，后面的缩写代 表辅色，例如“ BK/GY”即表示该导线的主色为黑色，辅色为灰色。
