幕墙施工-技术要求

幕墙安装施工方法及技术保证措施

第一节 施工总平面布置图

一、施场施工条件

1、施工用水、用电向建设单位申报批准后安装独立水表、电表使用。

2、施工场地已平整，进入施工场地的主施工道路已修筑完成，可供施工材料、机具器材、设备等堆放和运输的使用。

3、业主提供施工范围和提供中标人临时用地范围、建筑轴线、坐标、控制基准点等有关需要提供资料，工程使用的施工场地随工程进度需要陆续配合提供。

4、业主在指定的区域内布置，未经业主同意不得占用施工现场以外的土地、道路搭设临时设施。

二、施工总平面布置计划

1、施工总平面布置原则

（1）、在满足施工条件下，尽量节约施工用地，满足施工需要和文明施工的前提下，尽可能减少临时设施的投资；

（2）、在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；

（3）、严格按照《建设工程文明施工标准》的规定进行临建搭设，确保符合施工现场卫生及安全技术要求和防火规范。

2、施工总平面布置计划

为便于工程文明施工管理，结合本工程现场条件，将生产区、办公区及生活区严格分开，各区根据自身特点制定不同的管理制度。依据工程总体施工进度计划和各施工阶段的用地需求，施工平面布置拟分三个施工阶段分别考虑：施工准备阶段；钢结构安装及幕墙支撑系统安装阶段；玻璃板块安装及注胶收尾阶段。

（1）、项目经理部办公室、材料仓库、工人宿舍及加工区等施工现场临时设施搭设，应先绘制平面布置图、立面图报甲方或总承包方批准后进行。

在临时设施的搭设过程、工程施工过程应特别注意地下管线及其他地上设施的加固措施。

（2）、为确保实现文明施工及安全生产，项目经理部办公室、材料仓库、工人宿舍及加工区场地夯实后，上浇筑C10 的细石混凝土，场地四周设置排水沟。 （3）、根据施工现场提供的幕墙公司用地为确保满足加工、住宿、办公、材料存放及文明施工的要求，项目经理部办公室、材料仓库、工人宿舍及加工区场地等区域面积均做详细的规划。

石材幕墙施工技术要求

一、本工程执行的标准、规范

本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：

a) 《工程建设标准强制性条文》2002年版

b) 《建筑工程施工质量验收统一标准》（GB50300-2001）

c) 《建筑装饰装修工程施工及验收规范》（GB50210-2001）

d) 《住宅装饰装修工程施工规范》（GB50327-2001）

e) 《金属与石材幕墙工程技术规范》（JGJ 133-2001）

f) 《建筑幕墙》（ GB/T21086-2007）

g) 《玻璃幕墙工程技术规范》 （JGJ102－2003）

h) 《天然石材产品放射性防护分类控制标准》（JC518－93）

i) 江苏省安装工程施工技术操作规程

j) 结构要求及装饰要求详附件图纸

k) 国家、省、市其他相关规范、技术标准等

二、材料及配件要求

本项目的石材幕墙采用短槽式干挂石材幕墙结构（可拆换），横梁与采用螺栓连接钢骨架系统，横龙骨采用L50*50*5热镀锌角钢，4mm不锈钢挂件，面材采用30mm厚天然石材，石材品类及颜色可由业主或设计师后选定。

1石材

1.1据建筑图纸分格和计算的要求：

■ 石材厚度为30mm，表面亚光处理，背面做石材加强。品种及颜色待建筑师和业主确定样品以后再定。

■ 石材要进行六面防护，采用渗透型水性石材防护剂，外表面需再进行油性防护剂的处理。所有石材板块的表面（六面防护）均须涂至少4层无色的油性防护剂，防护剂的主要有效成份应为有机硅和氟的化合物，所选用的防护剂必须是进口或合资品牌。

■ 所有石材均由同一采石场提供，且为同一种颜色。为保证石材颜色，纹理，表面处理（按照要求进行表面处理）的一致性，所有石材应该致密且须仔细挑选。 1.2技术参数：

1.2.1石材物理力学性能

用于幕墙的石板，每批都应进行抗弯强度试验，其试验值应符合以下要求，试验平均值不低于5N/mm2，试验最小值不低于4 N/mm2；单向受力的石板，在主要受力方向应满足以上要求；双向受力的石板，在两个受力方向上都应符合以上要求。石板不应夹杂软弱的条纹和软弱的矿脉。洞石的孔洞不宜过密，直径不宜大于3mm，更不应有通透的孔洞。吸水率不宜大于6%，加涂防水面层后不宜大于1%。冻融系数不宜小于0.8，不得小于0.6。石板不应有裂缝，也不能折断，不得将断裂的石板胶粘后上墙。板材厚度的允许偏差为+2mm，-0mm，不允许负偏差。

玻璃幕墙施工技术要求

幕墙施工前应现场安装样板，由监理、业主、管理公司等各相关单位对其材料材质、品牌、安装质量等进行验收后方可进行大面积施工。

1. 所有幕墙均采用隐框玻璃幕墙（仓库幕墙采用竖向钢龙骨）

2. 仓库幕墙采用6+9A+6中空玻璃（颜色越灰越好），女儿墙部分采用单层普通玻璃（内衬4mm灰色水泥纤维板，遮挡内部构件）；

3. 楼层间不小于800高窗槛墙采用3mm灰色铝板；

4. 玻璃幕墙使用隐框幕墙，型材表面用氟碳喷涂;玻璃厚度能抵抗当地的风荷载及满足节能计算，并由具有专业资质的施工单位设计施工。(满足节能及立面效果)。除结构胶、耐候胶外其他与窗框接触的密封胶颜色均与窗框一致。窗框与结构缝隙应按规范发泡填充等方法处理密封。玻璃幕墙的耐候密封应采用中性硅酮类耐候密封胶；

5. 幕墙主入口采用钢结构玻璃雨棚；(由幕墙厂家完成)

6. 幕墙立挺外形尺寸为160mmx400mm，材料采用铝板外包。

7、玻璃幕墙的造型和立面分格应符合设计要求。

8、玻璃幕墙使用的玻璃应使用安全玻璃，玻璃的品种、规格、颜色、光学性能和安装方向应符合设计要求，

9、幕墙玻璃的厚度不应小于6mm，幕墙的中空玻璃应采用双道密封，隐框半隐框幕墙的中空玻璃应采用硅硐结构密封胶及丁基密封胶。

10、幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法合成的夹层玻璃。

11、钢化玻璃表面不得有损伤，所有幕墙玻璃均应进行边缘处理。

12、玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方式和防腐处理应符合设计要求。若为后置埋件，必须进行现场拉拔实验，其抗拉拔实验结果必须合格。

13、隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个不锈钢托条，其长度不应小于100mm，厚度不小于2mm，托条外端应低于玻璃外表面2mm.

14、玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点，各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。

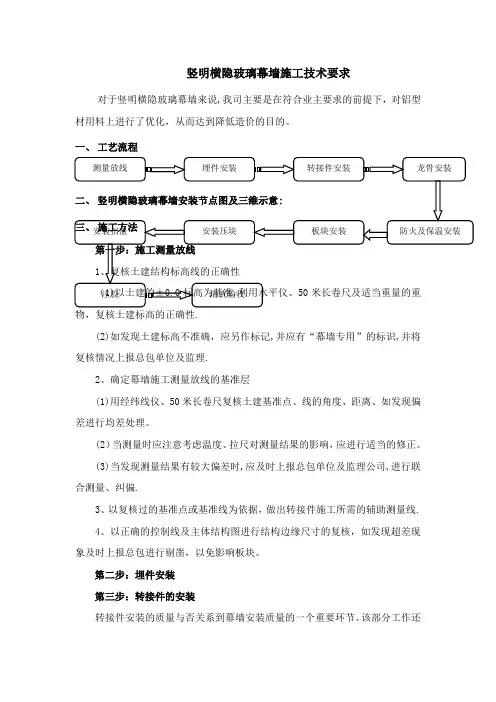

竖明横隐玻璃幕墙施工技术要求

对于竖明横隐玻璃幕墙来说,我司主要是在符合业主要求的前提下，对铝型材用料上进行了优化，从而达到降低造价的目的。

一、 工艺流程

二、 竖明横隐玻璃幕墙安装节点图及三维示意:

三、 施工方法

第一步：施工测量放线

1、复核土建结构标高线的正确性

（1)以土建的±0.0标高为基准,利用水平仪、50米长卷尺及适当重量的重物，复核土建标高的正确性.

(2)如发现土建标高不准确，应另作标记,并应有“幕墙专用”的标识,并将复核情况上报总包单位及监理.

2、确定幕墙施工测量放线的基准层

(1)用经纬线仪、50米长卷尺复核土建基准点、线的角度、距离、如发现偏差进行均差处理。

(2）当测量时应注意考虑温度、拉尺对测量结果的影响，应进行适当的修正。

(3)当发现测量结果有较大偏差时,应及时上报总包单位及监理公司,进行联合测量、纠偏.

3、以复核过的基准点或基准线为依据，做出转接件施工所需的辅助测量线.

4、以正确的控制线及主体结构图进行结构边缘尺寸的复核，如发现超差现象及时上报总包进行剔凿，以免影响板块。

第二步：埋件安装

第三步：转接件的安装

转接件安装的质量与否关系到幕墙安装质量的一个重要环节。该部分工作还测量放线 埋件安装 转接件安装 龙骨安装

防火及保温安装

安装压块

安装扣盖

板块安装

注胶

清洗验收 应包含埋板的预埋处理,防雷的连接等。埋件与连接件进行焊接固定.埋板偏差的需先按设计要求处理,无埋板的需进行后埋件处理,确保安全、经济又能满足相关规范要求.埋件与连接件安装如下图所示：

第四步：龙骨安装

（一) 立柱安装

（1)幕墙立柱安装：

幕墙立柱是通过螺栓与转接件连接固定。安装时，将竖立柱按节点图放入两连接件之间,在竖立柱与两侧转接件相接触面放置防腐垫片，穿入连接螺栓,并按要求垫入平、弹垫,调平,拧紧螺丝。立柱之间连接采用插接,完成竖骨料的安装,再进行整体调平（调平范围横向相邻不少于3根，竖向相邻不少于2根）.相邻两根主梁安装标高偏差不大于3㎜，同层主梁的最大标高偏差不大于5㎜。主梁找平、调整：主梁的垂直度可用吊锤控制，平面度由两根定位轴线之间所引的水平线控制。安装误差控制：标高:±3㎜、前后: ±3㎜、左右: ±2㎜。具体流程如下：
