MSC、BSC全流程整理

MSC、BSC全流程整理(仅供内部使用)拟制: 无线网络系统部日期：2002-11-12 审核: 日期：yyyy-mm-dd 审核: 日期：yyyy-mm-dd 批准: 日期：yyyy-mm-dd华为技术有限公司版权所有侵权必究修订记录目录1呼叫全流程 6 2位置更新流程9 3软切换流程10 3.1BTS内软、更软切换流程10 3.2BTS间软切换流程11 3.3BSC间软切换增加分支流程12 3.4BSC间软切换删除分支流程13 4硬切换流程13 4.1BSC内异频硬切换13 4.2BSC间硬切换14 5数据业务流程16 5.1呼叫建立流程16 5.2MS发起的呼叫释放流程（正常情况）17 5.3PDSN发起的呼叫释放流程17 5.4状态迁移流程185.4.1Dormant到ACTIVE态195.4.2ACTIVE到NULL态205.4.3ACTIVE到Dormant态20 5.5同PDSN的Dormant切换21 5.6同PDSN内BSC间硬切换22 5.7同PDSN内PCF间硬切换23表目录图目录MSC、BSC全流程整理关键词：呼叫切换位置更新摘要：本文对CDMA2000中MSC及BSC侧的呼叫、位置更新及切换的流程进行了整理，将其融合在一起，以便网规人员全面了解整个流程过程。

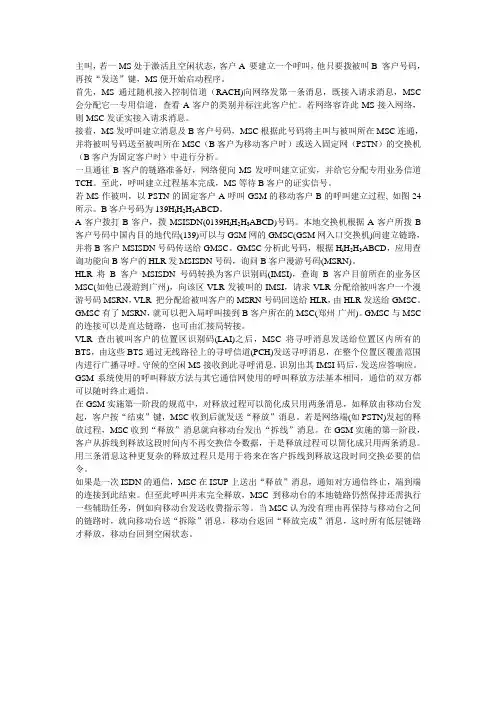

缩略语清单：[1]参考资料清单：MSC 、BSC 全流程整理1 呼叫全流程流程说明：（以同MSC ，不同BSC 间呼叫举例）1. MS 在空中接口的接入信道上向BS 发送带层2证实请求的始发消息以请求业务。

HLR主叫方BTS主叫方BSCMSC 主叫方 MS2. BS收到始发消息后向MS发送基站证实指令。

3. BS构造一个CM业务请求消息并放入完全层3信息消息中将其发送给MSC，带了被叫号码(IMSI、MDN)和业务选择，业务选择表示此次呼叫的业务类型和无线口传输速率。

对于电路型呼叫，BS可以请求MSC分配首选的地面电路。

4. MSC给BSC回CC消息表示SCCP的连接已经建立，对CR消息进行确认。

5. MSC给HLR发位置请求，CM对被叫号码进行分析。

6. MSC向BS发送指配请求消息，以请求BS分配无线资源，如果地面电路在MS和BS之间使用，那么消息中将包括关于该地面电路的信息。

如果在CM业务请求中BS请求了首选的地面电路并且MSC 可以支持该地面电路，那么MSC将在分配请求消息中使用该地面电路；否则MSC将指配不同的地面电路。

指配无线通道类型（从业务选择中分析得到），指示无线口的速率和类型。

7. 如果有用于该呼叫的业务信道，并且MS不在业务信道上，BS将在空中接口的寻呼信道上发送信道指配消息（带MS 的地址）以启动无线业务信道的建立。

8. MS 开始在分配的反向业务信道上发送前同步码（TCH 前同步）。

9. 获取反向业务信道后，BS将在前向业务信道上向MS发送带层2证实请求的基站证实指令。

10. MS收到基站证实指令后发送移动台证实指令，并且在反向业务信道上传送空的业务信道数据（空TCH数据）。

11. BS向MS发送业务连接消息/业务选择响应消息，以指定用于呼叫的业务配置，MS开始根据指定的业务配置处理业务。

12. 收到业务连接消息后MS响应一条业务连接完成消息。

13. 无线业务信道和地面电路均建立并且完全互通后BS向MSC发送指配完成消息，并认为呼叫进入通话状态。

14. 如果是本局呼叫，HLR不去MSC分配漫游号码，在ROUTINGINFO中带LOCALTERMINATION，表示手机在服务请求MSC内。

对于本局呼叫，MSCMAP到VDB要求分配漫游号码（TLDN），然后再给CCB回响应。

15. 当MSC确定被呼的移动台在本MSC的服务区内时它向BS 发送寻呼请求消息，启动移动台被呼的呼叫建立过程。

16. BS在寻呼信道上发送带MS识别码的寻呼消息。

17. MS识别出一个寻呼请求包含它的识别码，然后在接入信道上向BS回送一条寻呼响应消息。

18. BS利用从MS收到的信息，组成一个寻呼响应消息，把它附加在完全层3消息里，发送到MSC。

BS可以请求MSC分配一个优选的地面电路。

19. BS在空中接口上回应一条基站证实指令。

20. MSC给BSC回CC消息表示SCCP的连接已经建立，对CR消息进行确认。

21. 指配请求消息从MSC发送到BS，以请求无线资源的指配。

如果MSC和BS间使用地面电路，那么该消息还将包括地面电路信息。

如果MSC可以支持BS请求的首选地面电路，那么MSC将在在指配请求中使用该地面电路。

否则MSC将指配不同的地面电路。

被叫指配中带手机震铃方式，被叫指配消息带SIGNAL的IE，指示被叫手机震铃的方式，主叫则不需要。

被叫的铃音是网络侧通过信令指使手机自己产生，而主叫的回铃音是MSC产生，如果是局间呼叫，则主叫的回铃音是通过对端交换机送音。

被叫指配消息中还可带主叫号码，用于号码显示业务。

22. 如果MS没有在业务信道上那么BS将在空中接口的控制信道上发送信道指配消息，以启动无线业务信道的建立。

23. MS开始在反向业务信道上发送业务信道前导码（TCH前同步）。

24. 一旦获取了反向业务信道，BS将在前向业务信道上发送基站证实指令，并带有MS 请求的层2证实。

25. MS用移动台证实指令回应BS的基站证实指令。

26. BS向MS发送业务连接/业务选择响应指令，以指定用于该呼叫的业务配置，MS根据指定的业务配置开始处理业务。

27. 收到业务连接消息后，MS响应一条业务连接完成消息。

28. 在无线业务信道和地面电路均建立起来之后，BS向MSC发送指配完成消息。

29. BS发送带特定信息的振铃消息使MS振铃。

30. MS收到带特定信息的振铃消息后向BS发送移动台证实指令。

31. 当MS应答该呼叫时（摘机），移动台向BS发送带层2证实请求的连接指令。

32. 收到连接指令消息后BS在前向业务信道上向MS回应基站证实指令。

33. BS发送连接消息，通知MSC移动台已经应答该呼叫，此时该呼叫被认为进入通话状态。

注：MSC向被叫方发Paging Request消息的时机有两种。

分析表中的“指配完成是否接续”如果配置为否，则CCB在号码分析后，不立即出局，而是等待CM的指配完成消息后才出局，CCB的出局和CM的指配无线信道是串行的过程；如果配置为是，则CCB号码分析后立即出局，CCB的出局和CM的指配无线信道是并行的过程。

第一种配法：接续的速度慢，但是可以保证在CCB出局的时候，BSC一侧的资源已经完全到位。

第二种配法：接续的速度快，但是如果CCB先出局，则ACM回来后，用户听回铃音，被叫听震铃音，但是CM由于指配失败将呼叫又拆除了，就导致了震铃早释现象，给用户的感觉不好。

1 位置更新流程流程说明：（以不同MSC/VLR 间位置更新举例） 1. 手机通过SCCP 的连接请求消息上报位置更新请求。

2. MSC 给BSC 回送SCCP 的连接证实表示建立了连接。

3. MSC 通过C/D 接口给HLR 发送位置登记请求。

4. 如果HLR 存在旧的VLR ，则该旧VLR 发送登记取消消息。

5. 旧的VLR 取消登记成功, 给HLR 回送响应。

6. HLR 登记成功，给VLR 登记成功响应。

7. MSC 给BSC 发送位置登记成功消息。

8. MSC 下发清除命令。

9. BSC 回送清除完成。

MS BTSMSC/VLR ACHPCHPCH前MSC/VLR1软切换流程1.1BTS内软、更软切换流程MS BTS说明：如果是更软切换，Abis接口上只需要一条Abis业务连接，相应的新的Abis业务连接可以不建立。

1.2BTS间软切换流程BTS_S1.1BSC间软切换增加分支流程说明：当T-BS在A7接口收到A7-Handoff Request 消息后，需要建立A3接口和Abis接口两段连接才能完成MS与S-BS间的业务传输，A3接口的连接建立由A3信令处理部分完成、Abis接口连接的建立由Abis信令处理部分完成。

A3接口和Abis接口连接建立完成后，业务消息在BSC_S与BSC_D间传输，BTS_D起转发作用。

注：根据当前的BSC间软切换的处理方式，一个呼叫的信息及相关的处理始终保留在初始呼叫的BSC上。

即使经过BSC间软的切换，当前呼叫的所有分支都已不在初始BSC上，还依然保留。

这样，手机与实际分支所在的BSC通信，总是还要通过原BSC，既使得流程变得复杂，也带来了不必要的信令负担。

同时，由于不清楚其他BSC的相邻关系，甚至可能导致呼叫掉话。

为此，提出呼叫迁移，既如果当前所有软切换分支都已不在始呼的BSC上，则发起硬切换请求，将呼叫切换到实际分支所在的BSC上，不再保留在始呼的BSC上。

在R001版本没有实现呼叫迁移，故需要注意当进行BSC间软切换时，有可能会存在上述的问题。

1.1BSC间软切换删除分支流程MS说明：A3、Abis两段连接的释放没有必然的先后顺序。

1 硬切换流程 1.1 BSC 内异频硬切换以手机辅助测量流程为例：1.1 BSC 间硬切换MSBSCBTS_D （F2）BTS_S （F1）MSC说明：1. 源BSC 的切换判决检测到需要进行BSC 间硬切换。

如果源BSC 希望能获取更多的目标小区的信息，可以向MSC 发送Strength Measurement Request 消息。

该消息中带有候选小区列表。

MSC 收到该消息以后，根据候选小区列表，检索网络数据配置。

找到这些小区对应的BSC ，然后分别发送Strength Measurement Requst 消息到这些目标BSC 。

目标BSC 在收到Strength Measurement Request 消息以后，开始测量手机的信号强度。

在测量结束以后，目标BSC 将测量结果放在Strength Measurement Response 消息中上报给MSC 。

MSC 在收到了Strength Measurement Response 消息以后，将其转发到源BSC 。

由于Strength Measurement Request ，Strength Measurement Response 消息均为无连接消息，所以在消息都带有Strength Measurement Reference Number 字段。

通过这个字段建立一个逻辑上的连接，保证了源BSC 在发完Strength Measurement Request 消息以后能收到正确的回应。

源BSC 根据收集到的数据，结合手机上报的数据，以及其他一些网络相关参数进行切换判决，找出目标小区。

关于以上强度测量流程是可选的。

MSBSC_S BTS_DBTS_SMSCBSC_D2. 源BSC将目标小区消息放在Handoff Required消息中发送到MSC。
