风管安装施工方案

大型风管安装施工方案范本

一、施工方案概述

本文档为大型风管安装施工方案范本，包含了施工方案的基本要点、流程、注意事项等内容。在进行大型风管安装施工时，按照本方案进行操作，可以有效确保工程质量。

二、工程准备

1. 施工前，需要对现场进行详细勘测，确保施工方案的准确性和可行性。

2. 根据勘测结果，编制详细的施工图纸和施工工艺流程。

3. 购买和准备所需的施工材料和设备，确保施工进程顺利进行。

三、施工流程

1. 施工前准备：

– 安全防护措施：确保施工现场的安全，配备必要的安全防护设备。 – 材料准备：按照施工图纸，准备所需的风管及相关附件。

– 设备准备：准备施工所需的工具和设备，确保施工顺利进行。

2. 风管制作：

– 切割：根据施工图纸要求，将风管按照尺寸切割成合适的段落。

– 弯曲：对需要弯曲的风管进行适当的弯曲处理，确保风管的连接顺利。

– 连接：采用螺旋接口或法兰连接方式，将风管段进行连接。

3. 风管安装：

– 安装支架：根据施工图纸要求，在合适的位置安装风管支架。

– 安装风管：将制作好的风管段逐一安装到支架上，注意保持风管的平整和稳定。

– 固定连接：使用螺丝或螺栓等方法，将风管牢固地连接到支架和其他构件上。

4. 检验和测试： – 检查安装质量：对安装好的风管进行检查，确保连接牢固、无漏风、无变形等问题。

– 进行气密性测试：使用压缩空气进行气密性测试，检验风管系统是否存在漏风现象。

5. 完工验收：

– 验收标准：根据相关标准和要求，对风管系统进行验收，确保工程符合要求。

– 完善施工记录：记录施工过程中的关键节点和重要数据，以备后续参考和跟踪。

四、安全注意事项

1. 施工人员应严格遵守施工现场的安全操作规范，佩戴个人防护装备。

2. 施工现场应设置明显的安全警示标志，防止外人进入施工区域。

3. 使用合适的工具和设备进行施工，保证施工操作的安全性和高效性。 4. 定期对施工设备进行维护和保养，确保设备的正常运行。

竖井风管安装施工方案

竖井风管是一种在建筑物内部竖井中安装的通风管道系统，用于输送新鲜空气或排放废气。竖井风管的安装施工方案应考虑多个因素，如通风需求、管道尺寸、材料选择、布局设计、施工工艺等。以下是一个针对竖井风管安装施工方案的示例：

一、前期准备工作

1.确定通风需求：根据建筑物的功能和人员密度确定通风需求，包括新风的供应量和废气的排放量。

2.测量竖井尺寸：仔细测量竖井的高度、宽度和深度，以确定风管的尺寸。

3.选择适当的材料：根据通风需求和竖井的尺寸选择适当的风管材料，如镀锌钢板、不锈钢板或塑料管道。

4.设计风管布局：根据建筑物的结构和功能，设计风管的布局，包括进风口、出风口和中间支管的位置。

二、施工工艺

1.安装竖井构架：在竖井内部安装支撑构架，以支撑风管的重量和保持风管的牢固。

2.制作风管支架：根据风管的尺寸和布局，制作合适的风管支架，并将其安装在竖井构架上。

3.制作风管：根据风管的尺寸，将选定的材料切割成合适的尺寸，然后将其焊接或螺栓连接成风管。 4.安装进风口和出风口：根据设计要求，在相应位置上开孔，并安装进风口和出风口。

5.安装风管：将制作好的风管沿竖井内的支架逐段安装起来，确保风管与支架牢固连接。

6.连接风管：在需要连接的风管段之间进行连接，可以使用螺栓、焊接或特殊接头进行连接。

7.安装支管：根据设计要求，在适当位置安装支管，以供应通风系统的不同区域。

8.安装风机和风门：根据设计要求，在适当的位置安装风机和风门，以控制风量和风向。

9.测试和调试：完成风管系统的安装后，进行系统测试和调试，确保系统正常运行和满足设计要求。

三、施工安全和质量控制

1.施工安全：施工中需严格遵守安全操作规程，佩戴防护用具，确保施工人员的人身安全。

2.质量控制：施工过程中应进行质量巡检，确保风管系统的质量符合相关标准和规范。

3.清洁和整理：施工完成后，清理施工现场，确保风管系统整洁无杂物。

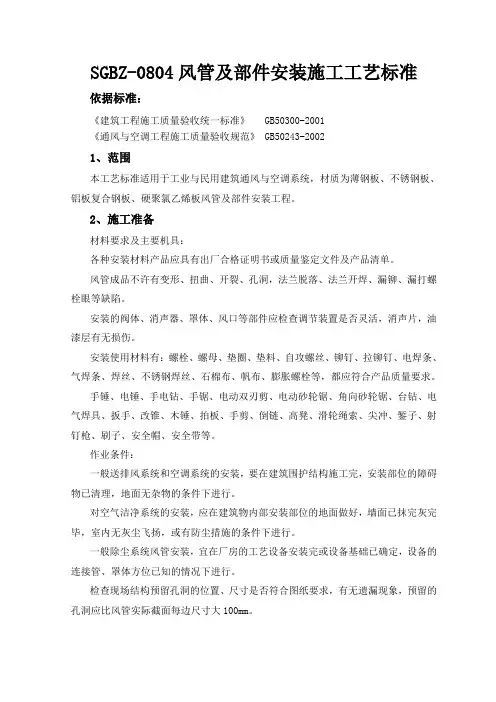

SGBZ-0804风管及部件安装施工工艺标准

依据标准：

《建筑工程施工质量验收统一标准》 GB50300-2001

《通风与空调工程施工质量验收规范》 GB50243-2002

1、范围

本工艺标准适用于工业与民用建筑通风与空调系统，材质为薄钢板、不锈钢板、铝板复合钢板、硬聚氯乙烯板风管及部件安装工程。

2、施工准备

材料要求及主要机具：

各种安装材料产品应具有出厂合格证明书或质量鉴定文件及产品清单。

风管成品不许有变形、扭曲、开裂、孔洞，法兰脱落、法兰开焊、漏铆、漏打螺栓眼等缺陷。

安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活，消声片，油漆层有无损伤。

安装使用材料有：螺栓、螺母、垫圈、垫料、自攻螺丝、铆钉、拉铆钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等，都应符合产品质量要求。

手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、錾子、射钉枪、刷子、安全帽、安全带等。

作业条件：

一般送排风系统和空调系统的安装，要在建筑围护结构施工完，安装部位的障碍物已清理，地面无杂物的条件下进行。

对空气洁净系统的安装，应在建筑物内部安装部位的地面做好，墙面已抹完灰完毕，室内无灰尘飞扬，或有防尘措施的条件下进行。

一般除尘系统风管安装，宜在厂房的工艺设备安装完或设备基础已确定，设备的连接管、罩体方位已知的情况下进行。

检查现场结构预留孔洞的位置、尺寸是否符合图纸要求，有无遗漏现象，预留的孔洞应比风管实际截面每边尺寸大100mm。 作业地点要有相应的辅助设计，如梯子、架子等，及电源和安全防护装置、消防器材等。

风管安装应有设计的图纸及大样图，并有施工员的技术、质量、安全交底。

3、操作工艺

工艺流程：

确定标高：

按照设计图纸并参照土建基准线找出风管标高。

制作吊架：

标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式（图）。

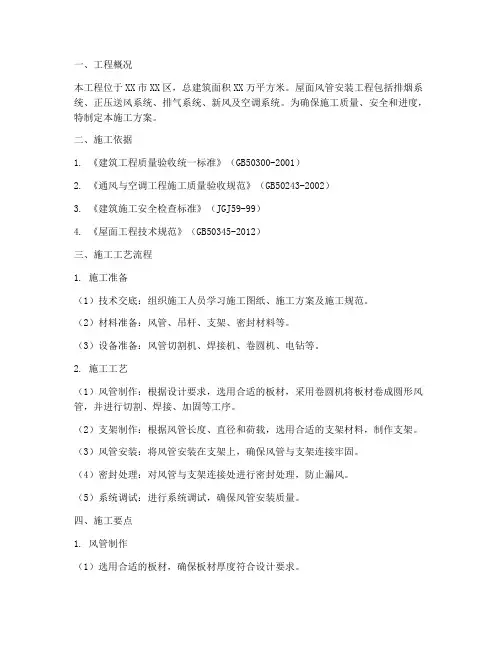

一、工程概况

本工程位于XX市XX区，总建筑面积XX万平方米。屋面风管安装工程包括排烟系统、正压送风系统、排气系统、新风及空调系统。为确保施工质量、安全和进度，特制定本施工方案。

二、施工依据

1. 《建筑工程质量验收统一标准》（GB50300-2001）

2. 《通风与空调工程施工质量验收规范》（GB50243-2002）

3. 《建筑施工安全检查标准》（JGJ59-99）

4. 《屋面工程技术规范》（GB50345-2012）

三、施工工艺流程

1. 施工准备

（1）技术交底：组织施工人员学习施工图纸、施工方案及施工规范。

（2）材料准备：风管、吊杆、支架、密封材料等。

（3）设备准备：风管切割机、焊接机、卷圆机、电钻等。

2. 施工工艺

（1）风管制作：根据设计要求，选用合适的板材，采用卷圆机将板材卷成圆形风管，并进行切割、焊接、加固等工序。

（2）支架制作：根据风管长度、直径和荷载，选用合适的支架材料，制作支架。

（3）风管安装：将风管安装在支架上，确保风管与支架连接牢固。

（4）密封处理：对风管与支架连接处进行密封处理，防止漏风。

（5）系统调试：进行系统调试，确保风管安装质量。

四、施工要点

1. 风管制作

（1）选用合适的板材，确保板材厚度符合设计要求。 （2）采用卷圆机将板材卷成圆形风管，确保卷圆质量。

（3）切割、焊接、加固等工序应严格按照规范进行。

2. 支架制作

（1）选用合适的支架材料，确保支架强度和刚度。

（2）支架制作尺寸应准确，符合设计要求。

3. 风管安装

（1）根据设计要求，确定风管安装位置。

（2）确保风管与支架连接牢固，防止风管脱落。

（3）对风管进行密封处理，防止漏风。

4. 系统调试

（1）检查风管安装质量，确保系统运行正常。

（2）对系统进行调试，确保风量、风速、风向等符合设计要求。

五、安全措施

1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。
