功分器的设计与仿真
功分器（power divider）是一种将输入功率均匀分配到多个输出端口上的无源微波器件，广泛应用于无线通信系统和射频设备中。功分器的设计与仿真是功分器研发过程中非常重要的一步，本文将详细介绍功分器的设计与仿真方法。
首先，功分器的设计需要满足一定的性能指标，如插入损耗、驻波比、功率均衡性等。根据设计需求选择适当的功分器结构，常见的功分器结构有平面波导功分器和微带功分器。下面以微带功分器为例，介绍功分器的设计与仿真过程。
Microstrip功分器是一种非常常见的功分器结构，它由一个输入端口和多个输出端口组成，通过微带线和分支线来实现功率的分配。设计过程分为以下几个步骤：
1.确定设计频率和阻抗：根据设计要求选择合适的工作频率和阻抗。常见的阻抗有50Ω和75Ω，具体选择根据实际需求决定。
2.计算微带线参数：根据设计频率和阻抗，计算微带线的宽度和介质常数。可以使用常见的微带线宽度计算公式或者专业的仿真工具进行计算。
3.确定功分比：根据需要将输入功率按照一定比例分到输出端口上，可根据功分比公式计算各个输出端口的阻抗和长度。
4.布局设计：根据计算得到的微带线参数和分支线长度，将功分器的布局设计在PCB板上。 5. 仿真验证：使用仿真软件（如ADS、Sonnet、HFSS等）对功分器进行仿真验证。在仿真过程中，需要注意保持各个端口的阻抗匹配、避免驻波比过大等问题。
6.优化调整：根据仿真结果对功分器进行优化调整，如调整微带线的长度、宽度等。
7.PCB制作和测试：完成优化后的功分器设计后，进行PCB制作，并通过测试验证其性能指标是否符合设计要求。
以上就是功分器的设计与仿真过程。在实际的设计过程中，需要结合具体的设计要求和目标来进行设计。同时，合理选择仿真软件和工具也是非常重要的，能够帮助设计人员更准确地分析和优化功分器的性能。
总结起来，功分器的设计与仿真是功分器研发过程中的关键一环。准确的设计和合理的仿真能够帮助设计人员更好地理解和优化功分器的性能，最终得到满足需求的功分器产品。通过以上步骤，我们可以完成功分器的设计与仿真工作。
Wilkinson功率分配器设计报告
1.引言
在无线通信系统中，功率分配器是一种广泛使用的被动器件，用于将输入功率平均分配到多个输出端口上。Wilkinson功率分配器是一种常见的功率分配器设计，具有简单的电路结构和良好的性能。本报告将介绍Wilkinson功率分配器的设计原理、电路结构和性能评估。
2.设计原理
Wilkinson功率分配器的设计原理基于3dB的功率分配和相位匹配。它由一个输入端口和两个输出端口组成。输入信号被分为两个等幅度的输出信号，并且相位差为180度。这种相位差可以通过在输出端口之间插入一个相位延迟器来实现。
3.电路结构
_______
Input ----，
，---- Output
_______
_______
Input ----，
，---- Output
_______ 其中，R1和R2是电阻，L1和L2是电感，C1和C2是电容。相位延迟器由一个电感和一个电容组成。
4.设计步骤
（1）选择合适的工作频率和功率级别。
（2）计算电阻和电容的值。根据设计要求和工作频率选择合适的电阻和电容值。
（3）计算电感的值。根据电阻和电容的值，使用以下公式计算电感的值：
L = 1 / (2 * π * fc * √(C1 * C2 * R1 * R2))
其中，L为电感的值，fc为工作频率，C1和C2为电容的值，R1和R2为电阻的值。
（4）计算相位延迟器的电感和电容的值。根据工作频率和相位差的要求，选择合适的电感和电容值。
（5）进行电路仿真和优化。使用电路仿真工具，如ADS或CST，对设计的电路进行仿真和优化，以满足设计要求。
（6）制作和测试样品。根据仿真结果，制作样品并进行测试，验证设计的性能。
5.性能评估
对于Wilkinson功率分配器，性能评估主要包括以下几个方面：
（1）功率分配性能：通过测量输出端口的功率，评估功率分配的均匀性和准确性。 （2）相位匹配性能：通过测量输出端口之间的相位差，评估相位匹配的准确性。
小型化超宽带滤波器和功分器设计的开题报告
一、选题背景与意义
超宽带技术是信息与通信技术领域的一个重要分支，具有传输速率快、通信质量高、抗干扰性强等特性，被广泛应用于军事、民用通信、医疗、自动化控制等领域。超宽带信号的传输要求使用滤波器和功分器对信号进行处理，因此超宽带滤波器和功分器的设计与优化是超宽带技术电路设计的重要内容。
本课题旨在研究超宽带滤波器和功分器的小型化设计方法，并以此为基础，进一步探究超宽带技术电路设计的优化方向和研究应用。
二、研究内容
1. 超宽带滤波器的设计：
超宽带滤波器是超宽带技术中重要的组成部分，其主要任务是实现对信号频谱的选择性衰减与传递，因此其设计需要考虑到频率响应、滤波范围、工作电压等因素。本课题将基于超宽带技术，采用微带滤波器设计方法，研究并设计一个小型超宽带滤波器，分析其性能优化和实现可行性。
2. 超宽带功分器的设计：
超宽带功分器是超宽带技术中对信号进行分配和传输的重要设备，其设计需要满足带宽宽、相位准确、损耗小等性能指标。本课题将研究超宽带功分器的基本原理和设计方法，采用微带功分器设计方法，设计一个小型超宽带功分器，并分析其性能指标和可行性。
3. 超宽带电路的封装和集成设计：
超宽带电路常常需要复杂的封装及集成设计，因此需要针对不同的封装方式和集成设计方法进行研究。本课题将探究常用的超宽带电路封装方式，并通过实验研究不同封装方式对超宽带电路性能的影响，并研究其封装设计的优化方向。
三、研究技术路线
1.超宽带滤波器的设计
1.1 超宽带技术基础理论和分析方法
1.2 超宽带微带滤波器设计原理，参数特性分析
1.3 超宽带微带滤波器模拟器设计与建模技术
1.4 超宽带微带滤波器PCB设计技术
1.5 超宽带滤波器性能测试与评估
2.超宽带功分器的设计
2.1 超宽带功分器基础理论和分析方法
2.2 超宽带微带功分器设计原理，参数特性分析
2.3 超宽带微带功分器模拟器设计与建模技术

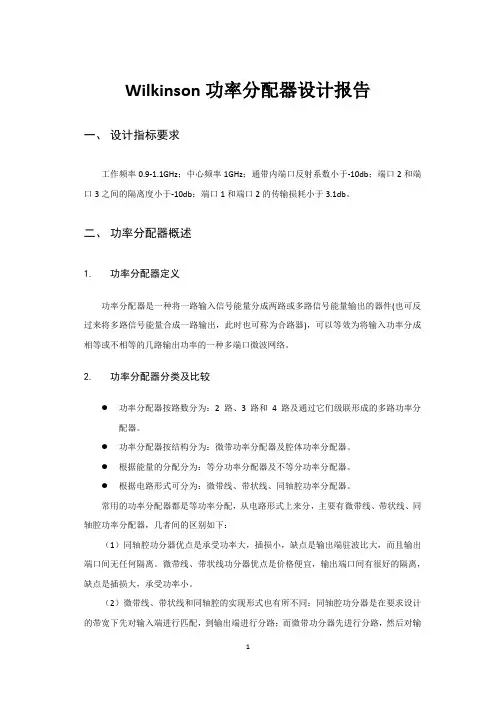

1 Wilkinson功率分配器设计报告
一、 设计指标要求
工作频率0.9-1.1GHz；中心频率1GHz；通带内端口反射系数小于-10db；端口2和端
口3之间的隔离度小于-10db；端口1和端口2的传输损耗小于3.1db。
二、 功率分配器概述
1. 功率分配器定义
功率分配器是一种将一路输入信号能量分成两路或多路信号能量输出的器件(也可反
过来将多路信号能量合成一路输出，此时也可称为合路器)，可以等效为将输入功率分成
相等或不相等的几路输出功率的一种多端口微波网络。
2. 功率分配器分类及比较
功率分配器按路数分为：2 路、3 路和 4 路及通过它们级联形成的多路功率分
配器。
功率分配器按结构分为：微带功率分配器及腔体功率分配器。
根据能量的分配分为：等分功率分配器及不等分功率分配器。
根据电路形式可分为：微带线、带状线、同轴腔功率分配器。
常用的功率分配器都是等功率分配，从电路形式上来分，主要有微带线、带状线、同
轴腔功率分配器，几者间的区别如下：
（1）同轴腔功分器优点是承受功率大，插损小，缺点是输出端驻波比大，而且输出
端口间无任何隔离。微带线、带状线功分器优点是价格便宜，输出端口间有很好的隔离，
缺点是插损大，承受功率小。
（2）微带线、带状线和同轴腔的实现形式也有所不同：同轴腔功分器是在要求设计
的带宽下先对输入端进行匹配，到输出端进行分路；而微带功分器先进行分路，然后对输2 入端和输出端进行匹配。
3. 功率分配器基本原理
根据设计要求，结合以上对各种类型功率分配器的比较，我选择Wilkinson功率分配
器结构进行设计。
Wilkinson功率分配器是三端口网络，它的微带结构如图 1 Wilkinson功率分配器微
带结构所示。其输入端口传输线特性阻抗为Z0，两段分支线的长度为λ/4，特性阻抗都是
√2Z0，两个终端的负载阻抗为Z0。
图 1 Wilkinson功率分配器微带结构
