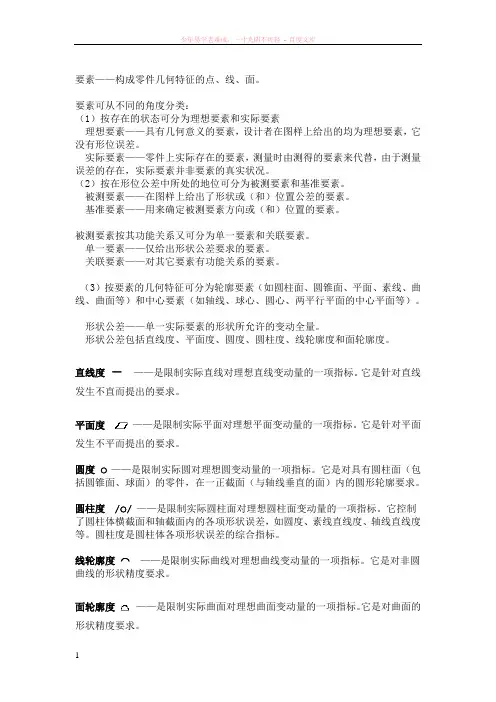

要素——构成零件几何特征的点、线、面。
要素可从不同的角度分类：
（1）按存在的状态可分为理想要素和实际要素
理想要素——具有几何意义的要素，设计者在图样上给出的均为理想要素，它
没有形位误差。
实际要素——零件上实际存在的要素，测量时由测得的要素来代替，由于测量误差的存在，实际要素并非要素的真实状况。
（2）按在形位公差中所处的地位可分为被测要素和基准要素。
被测要素——在图样上给出了形状或（和）位置公差的要素。
基准要素——用来确定被测要素方向或（和）位置的要素。
被测要素按其功能关系又可分为单一要素和关联要素。
单一要素——仅给出形状公差要求的要素。
关联要素——对其它要素有功能关系的要素。
（3）按要素的几何特征可分为轮廓要素（如圆柱面、圆锥面、平面、素线、曲
线、曲面等）和中心要素（如轴线、球心、圆心、两平行平面的中心平面等）。
形状公差——单一实际要素的形状所允许的变动全量。
形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度。
直线度 － ——是限制实际直线对理想直线变动量的一项指标。它是针对直线发生不直而提出的要求。
平面度 ——是限制实际平面对理想平面变动量的一项指标。它是针对平面发生不平而提出的要求。
圆度 ○ ——是限制实际圆对理想圆变动量的一项指标。它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度 /○/ ——是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度 ⌒ ——是限制实际曲线对理想曲线变动量的一项指标。它是对非圆曲线的形状精度要求。
面轮廓度 ——是限制实际曲面对理想曲面变动量的一项指标。它是对曲面的形状精度要求。
机械精度设计与检测4——形位公差
形位公差是机械零件设计与制造中非常重要的一项内容，它描述了零件中各个几何要素之间的位置关系和运动关系，对于确保零件的互换性、装配性和运动精度具有重要作用。形位公差包括位置公差和运动公差两部分。
位置公差是描述零件中各个几何要素之间位置关系的公差。它是通过与基准坐标系统相对比确定的，在机械设计中常常使用基准平面、基准轴线、基准轴和基准孔等作为基准。位置公差可以分为平面位置公差、轴向位置公差、轴向倾斜位置公差等多种形式，根据各个几何要素之间的位置关系来确定。
运动公差是描述零件中各个几何要素之间运动关系的公差。它主要应用于机械装置中需要传递运动的部件，对于保证装置的运动精度和工作正常具有重要意义。运动公差包括对称公差、垂直公差、平行公差等多种形式，用于描述零件之间的平移、旋转、逆时针等运动关系。
形位公差的设计和检测是确保零件几何要素的精度和运动特性的重要手段。在设计过程中，需要根据零件的功能和使用要求，合理选择适当的形位公差，确保零件满足要求的运动精度和互换性。同时还需要考虑到材料的特性和制造工艺的限制，合理设计零件的形位公差。
在形位公差的检测中，可以采用多种方法和工具来进行。其中常用的方法包括投影仪测量、三坐标测量、光学仪器测量等。通过这些方法可以非常精确地测量出零件几何要素之间的位置关系和运动关系，确保零件的精度和装配性。 形位公差的设计与检测是机械精度设计与检测中非常重要的一环，它对于确保零件的运动精度和互换性具有重要意义。通过合理选择适当的形位公差，并采用适当的检测方法和工具，可以确保零件满足要求的运动精度和互换性，提高机械装置的工作效率和可靠性。因此，在机械精度设计与检测中，形位公差是一个不可忽视的重要内容。
少年易学老难成，一寸光阴不可轻
- 百度文库
1
要素——构成零件几何特征的点、线、面。
要素可从不同的角度分类：
（1）按存在的状态可分为理想要素和实际要素
理想要素——具有几何意义的要素，设计者在图样上给出的均为理想要素，它
没有形位误差。
实际要素——零件上实际存在的要素，测量时由测得的要素来代替，由于测量误差的存在，实际要素并非要素的真实状况。
（2）按在形位公差中所处的地位可分为被测要素和基准要素。
被测要素——在图样上给出了形状或（和）位置公差的要素。
基准要素——用来确定被测要素方向或（和）位置的要素。
被测要素按其功能关系又可分为单一要素和关联要素。
单一要素——仅给出形状公差要求的要素。
关联要素——对其它要素有功能关系的要素。
（3）按要素的几何特征可分为轮廓要素（如圆柱面、圆锥面、平面、素线、曲
线、曲面等）和中心要素（如轴线、球心、圆心、两平行平面的中心平面等）。
形状公差——单一实际要素的形状所允许的变动全量。
形状公差包括直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度。
直线度 － ——是限制实际直线对理想直线变动量的一项指标。它是针对直线发生不直而提出的要求。
平面度 ——是限制实际平面对理想平面变动量的一项指标。它是针对平面发生不平而提出的要求。
圆度 ○ ——是限制实际圆对理想圆变动量的一项指标。它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。
圆柱度 /○/ ——是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度 ⌒ ——是限制实际曲线对理想曲线变动量的一项指标。它是对非圆曲线的形状精度要求。
面轮廓度 ——是限制实际曲面对理想曲面变动量的一项指标。它是对曲面的形状精度要求。 少年易学老难成，一寸光阴不可轻
---
专业提供SPC数据分析软件等机械测量解决方案
形位公差表示方法及其误差的测量
---
专业提供SPC数据分析软件等机械测量解决方案 摘要： 零件加工后，不仅有尺寸误差，构成零件几何特征的点、线、面的实际
形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这
种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误
差。
形位公差的项目与符号
形位公差包括开状公差与位置公差，而位置公差又包括定向公差和定位公差，具
体包括的内容及公差表示符号如下图所示：
形状公差
1、直线度 符号为一短横线（－），是限制实际直线对理想直线变动量的一项指
标。它是针对直线发生不直而提出的要求。
2、平面度 符号为一平行四边形，是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
3、圆度 符号为一圆（○），是限制实际圆对理想圆变动量的一项指标。它是对
具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的
圆形轮廓要求。
4、圆柱度 符号为两斜线中间夹一圆（/○/），是限制实际圆柱面对理想圆柱面---
专业提供SPC数据分析软件等机械测量解决方案 变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、
素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。
5、线轮廓度 符号为一上凸的曲线（⌒），是限制实际曲线对理想曲线变动量的
一项指标。它是对非圆曲线的形状精度要求。
定向公差
1、平行度（∥） 用来控制零件上被测要素（平面或直线）相对于基准要素（平
面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。
2、垂直度（⊥） 用来控制零件上被测要素（平面或直线）相对于基准要素（平
面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。
3、倾斜度（∠） 用来控制零件上被测要素（平面或直线）相对于基准要素（平
面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对
