偏摆型圆片自动下料生产线

机械毕业设计1378套类零件自动上下料机构设计一、设计背景近年来，随着机器人技术的发展，自动化生产越来越受到工业界的重视。

类零件自动上下料机构是一种自动化设备，能够实现对类零件的自动上下料。

在工业生产中，类零件的加工和组装是非常重要的环节，然而传统的人工上下料方式效率低下，劳动强度大。

因此，开发一种能够实现自动上下料的机构对提高生产效率和减少人工劳动是非常有必要的。

二、设计要求1.实现对类零件的自动上下料，提高生产效率。

2.能够适应不同尺寸和重量的类零件，具有一定的灵活性。

3.保证类零件的安全性，避免损坏或误操作。

4.设计结构简单、稳定可靠，易于操作和维护。

三、设计方案1.机械结构设计类零件自动上下料机构由上料机构和下料机构组成。

上料机构通过传送带将类零件送到指定位置，利用气动或电机驱动将类零件从传送带上取下并放置到工作台上。

下料机构通过气动或电机驱动将加工完成的类零件从工作台上取下并放置到传送带上。

2.控制系统设计控制系统采用PLC控制，根据传感器检测到的信号来控制上料机构和下料机构的运动。

传感器可以检测到类零件的位置、尺寸和重量等信息，并将这些信息发送给PLC控制器，PLC控制器根据这些信息来控制上下料机构的运动。

3.安全保护设计为保证类零件的安全性（1）在传送带、工作台和机械运动部件周围设置安全防护罩，防止类零件的掉落或误操作造成安全事故。

（2）在机构的关键部件设置限位开关或光电开关，一旦检测到异常情况，立即停止机械运动。

（3）对机构进行定期维护和检查，确保机械部件的正常工作。

四、设计效果预期通过设计一套类零件自动上下料机构，预期能够实现对类零件的自动上下料，并提高生产效率。

同时，该机构将具有一定的灵活性，能够适应不同尺寸和重量的类零件。

此外，安全保护措施的加入，能够保障类零件的安全性，降低安全事故的发生率。

最终，整个机构将具有简单、稳定可靠的结构，易于操作和维护。

五、总结机械毕业设计1378套类零件自动上下料机构的设计，具有很大的实用价值。

冲床周边设备网

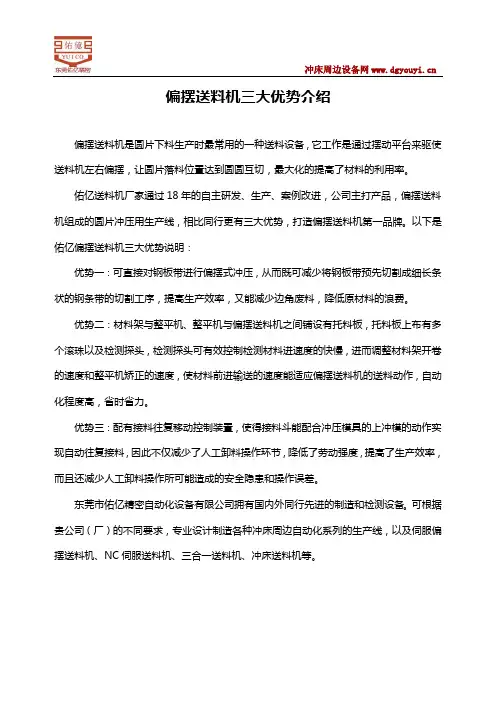

偏摆送料机三大优势介绍
偏摆送料机是圆片下料生产时最常用的一种送料设备，它工作是通过摆动平台来驱使送料机左右偏摆，让圆片落料位置达到圆圆互切，最大化的提高了材料的利用率。

佑亿送料机厂家通过18年的自主研发、生产、案例改进，公司主打产品，偏摆送料机组成的圆片冲压用生产线，相比同行更有三大优势，打造偏摆送料机第一品牌。

以下是佑亿偏摆送料机三大优势说明：
优势一：可直接对钢板带进行偏摆式冲压，从而既可减少将钢板带预先切割成细长条状的钢条带的切割工序，提高生产效率，又能减少边角废料，降低原材料的浪费。

优势二：材料架与整平机、整平机与偏摆送料机之间铺设有托料板，托料板上布有多个滚珠以及检测探头，检测探头可有效控制检测材料进速度的快慢，进而调整材料架开卷的速度和整平机矫正的速度，使材料前进输送的速度能适应偏摆送料机的送料动作，自动化程度高，省时省力。

优势三：配有接料往复移动控制装置，使得接料斗能配合冲压模具的上冲模的动作实现自动往复接料，因此不仅减少了人工卸料操作环节，降低了劳动强度，提高了生产效率，而且还减少人工卸料操作所可能造成的安全隐患和操作误差。

东莞市佑亿精密自动化设备有限公司拥有国内外同行先进的制造和检测设备。

可根据贵公司（厂）的不同要求，专业设计制造各种冲床周边自动化系列的生产线，以及伺服偏摆送料机、NC伺服送料机、三合一送料机、冲床送料机等。

用心专注服务专业

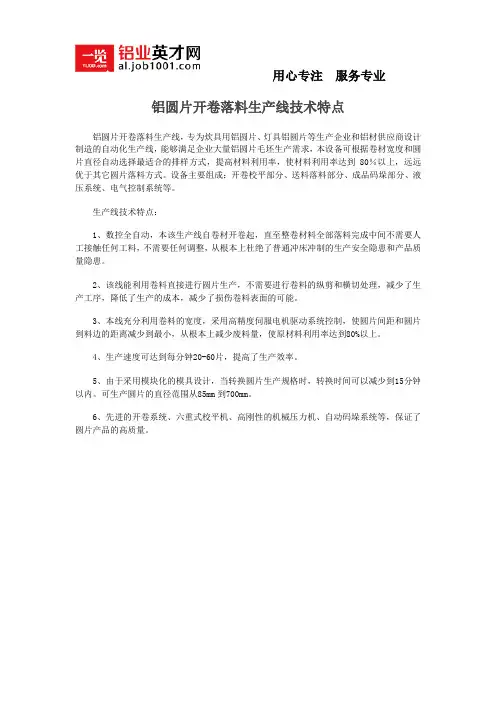

铝圆片开卷落料生产线技术特点
铝圆片开卷落料生产线，专为炊具用铝圆片、灯具铝圆片等生产企业和铝材供应商设计制造的自动化生产线，能够满足企业大量铝圆片毛坯生产需求，本设备可根据卷材宽度和圆片直径自动选择最适合的排样方式，提高材料利用率，使材料利用率达到 80％以上，远远优于其它圆片落料方式。

设备主要组成：开卷校平部分、送料落料部分、成品码垛部分、液压系统、电气控制系统等。

生产线技术特点：
1、数控全自动，本该生产线自卷材开卷起，直至整卷材料全部落料完成中间不需要人工接触任何工料，不需要任何调整，从根本上杜绝了普通冲床冲制的生产安全隐患和产品质量隐患。

2、该线能利用卷料直接进行圆片生产，不需要进行卷料的纵剪和横切处理，减少了生产工序，降低了生产的成本，减少了损伤卷料表面的可能。

3、本线充分利用卷料的宽度，采用高精度伺服电机驱动系统控制，使圆片间距和圆片到料边的距离减少到最小，从根本上减少废料量，使原材料利用率达到80%以上。

4、生产速度可达到每分钟20-60片，提高了生产效率。

5、由于采用模块化的模具设计，当转换圆片生产规格时，转换时间可以减少到15分钟以内。

可生产圆片的直径范围从85mm到700mm。

6、先进的开卷系统、六重式校平机、高刚性的机械压力机、自动码垛系统等，保证了圆片产品的高质量。

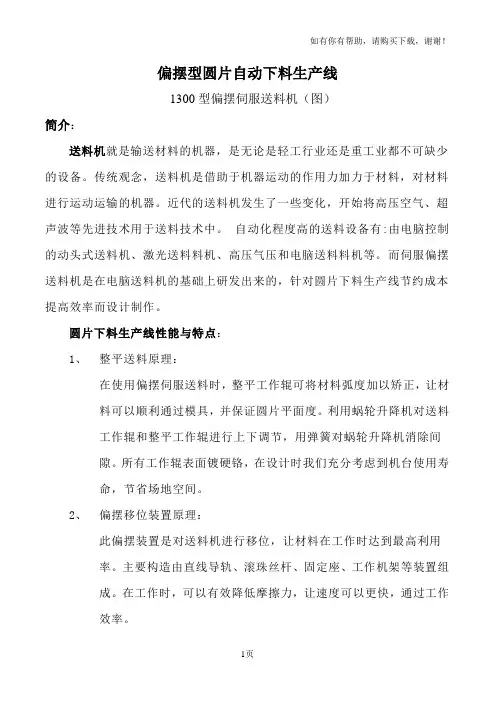

偏摆型圆片自动下料生产线1300型偏摆伺服送料机（图）简介：送料机就是输送材料的机器，是无论是轻工行业还是重工业都不可缺少的设备。

传统观念，送料机是借助于机器运动的作用力加力于材料，对材料进行运动运输的机器。

近代的送料机发生了一些变化，开始将高压空气、超声波等先进技术用于送料技术中。

自动化程度高的送料设备有:由电脑控制的动头式送料机、激光送料料机、高压气压和电脑送料料机等。

而伺服偏摆送料机是在电脑送料机的基础上研发出来的，针对圆片下料生产线节约成本提高效率而设计制作。

圆片下料生产线性能与特点：1、整平送料原理：在使用偏摆伺服送料时，整平工作辊可将材料弧度加以矫正，让材料可以顺利通过模具，并保证圆片平面度。

利用蜗轮升降机对送料工作辊和整平工作辊进行上下调节，用弹簧对蜗轮升降机消除间隙。

所有工作辊表面镀硬铬，在设计时我们充分考虑到机台使用寿命，节省场地空间。

2、偏摆移位装置原理：此偏摆装置是对送料机进行移位，让材料在工作时达到最高利用率。

主要构造由直线导轨、滚珠丝杆、固定座、工作机架等装置组成。

在工作时，可以有效降低摩擦力，让速度可以更快，通过工作效率。

3、重型移位开卷机装置材料在工作时，因移动距离较大，对开卷机要有一定距离移位，才可保证送料机正常工作。

该机器采用滑轨式移位，大型液压动力，碟式刹车，滚动式压料等高强度设计，从而保证在工作中的可靠性，稳定性。

圆片下料生产线工作范围：1、工件的厚度在：0.3-3.0mm,宽度最大为:1800mm,圆片最大直径为1000mm.2、适合材料有钢、铜、铝、特殊合金和双金属等多种材料。

圆片下料生产线的特点：1.高产出：可进行多次移位，按60°角计算，每一次移位可节约材料7%，在圆片大小不等时，可依材料宽度对排布角度进行改变，提供材料利用率。

2.高效率：每分钟最高速度为60次。

3.高精度：在连续冲压过程中，边与边的最小距离可设定在0.5mm以内，每次的移动误差可保证在±0.08mm以内。
