交流接触器的工作原理和检测方法图文教程接触器是一种电磁式的自动开关，是一种依靠电磁力的作用是触点闭合或分离的自动电器，用于接通或断开电动机或其他用电设备电路，适用于远距离接通或断开交直流主电路或大容量控制电路。

接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

交流接触器主要由四部分组成：(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的，主接点一般是常开接点，而辅助接点常有一对常开接点或常闭接点；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

符号NO表示常开，常开触点通常情况下是断开状态，即线圈未得电的情况下断开的。

NC表示常闭，常闭触点通常情况下是关合状态，即线圈未得电的情况下闭合的。

在A1和A2接线端子之间有线圈的标识，其代表含义如下：M5线圈是交流220v50hz,M7线圈是交流220v50/60hz；Q5线圈是交流380v50hz,Q7线圈是交流380v50/60hz。

交流接触器一般会配合辅助触头使用。

接触器的选型1.主触点的额定电压主触点的额定电压大于负载的额定电压。

2.主触点的额定电流主触点的额定电流大于负载的额定电流。

3.线圈的额定电压线圈的额定电压根据控制回路的电压来选择。

线圈的判断方法1.将指针式万用表拨至“R×100”档，调零或将数字万用表拨至2k档。

交流接触器基本组成交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源这张图是我原来回答过的一道题，显示的是电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。

从原理上看是没有问题的，能够实现基本功能。

但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（“1”）以及热继电器常闭接点的一端（“2”）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。

因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。

那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1 SB2并联，停止按钮和SB3串联就行了。

交流接触器工作原理交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

接触器继电器NO和NC是什么意思？
常开：它的符号是NO，对应的英文字母“open”的首个字母O。

在不通电时处于常开状态的触点，我们叫它常开触点。

=常闭：它的符号是NC，对应的英文字母“close”的首个字母C。

在不通电时处于闭合导通状态的触点，我们叫它常闭触点。

不管是常开还是常闭，都是指它的原始状态。

一旦通电工作，那么它的状态其实就反过来了，常开点就会闭合，常闭点就会断开。

继电器工作原理
我们拿这个图举一个例子，这是中间继电器的工作原理图。

1和2是工作线圈，3是一个公共点，3和4就是一组常闭点，3和5就是一组常开点。

当线圈1和2接上合适的电源以后，3和4就会断开，3和5就会闭合导通。

我们再挑几个最常见的电气说一下。

接触器
接触器主触点进线端1.3.5对应下面的出线端2.4.6就是三组常开触点，旁边的13和14就是一组辅助常开点，主触点用来接主电路，辅助触点只能接控制电路。

如果辅助触点是常开点可以接自锁电路，如果辅助触点是常闭点可以接互锁电路，如果想接个星三角，那常开常闭都要用到。

热过载继电器
热继的3个插针对应底部的2.4.6是三组常闭点，这三组是固定的触点，任何状态下都是闭合的。

95和96是常闭触点，我们可以把它串到接触器的线圈上实现对电机的保护。

电机过载的时候这个常闭点就会断开，当然了97和98这组常开点也会闭合。

所以这组常开点我们可以接报警装置或者是指示灯，电机过载的时候可以提醒我们。

电气基础知识接触器科技名词定义中文名称：接触器英文名称：contactor定义：能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。

所属学科：电力（一级学科）；配电与用电（二级学科）本内容由全国科学技术名词审定委员会审定公布接触器接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。

目录分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法简介分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法展开简介在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V<主电路电压<=1000V的接触器），85353000（主电路电压>1000V的接触器）分类通用接触器可大致分以下两类。

1交流接触器。

主要有电磁机构。

触头系统。

灭弧装置等组成。

常用的是CJ10。

CJ12。

CJ12B等系列。

2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

目录1基本介绍2工作原理3主要结构4主要分类基本介绍在电工学上，因为可快速切断交流与直流主回路和接触器（图1）可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

2工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，接触器（图2）产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

3主要结构交流接触器利用主接点来开闭电路，接触器（图3）用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。

为了使磁力稳定，铁芯的吸合面加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。

20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

直流接触器的工作原理直流接触器的工作原理如下：当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。

与交流接触器工作原理相同，不同之处在于交流接触器的吸引线圈由交流电源供电,直流接触器的吸引线圈由直流电源供电。

直流接触器线圈剩磁的故障浅析一、故障现象2002年6月35KV李原变电站10KV李3李皇线正常减荷、恢复送电时，开关(型号：CD-10-I电磁机构)合上，但合闸线圈烧坏及合闸保险熔断。

检修人员到后检查发现断电后直流接触器的线圈有剩磁、还保持有磁吸力状态是造成合闸线圈烧坏及合闸保险熔断故障的原因。

信息来源:2005年4月35KV梁楼变电站10KV梁2梁慈线检修开关(型号：CD-10-II电磁机构)时、2006年3月35KV梁楼变电站10KV梁101开关(型号：CD-10-II电磁机构)做联动试验时，发现直流接触器的线圈断电后，还保持有磁吸力状态、有剩磁。

接线如图1 请登陆: 浏览更多信息二、事故分析请登陆: 浏览更多信息1)直流电压本来应该是一个固定的值，但是很多时候它是通过交流电压整流、滤波后得来的，由于滤波不干净，就会有剩余的交流成分，即使是用电池供电也会因负载的波动而产生波纹。

事实上，即便是最好的基准电压源器件，其输出电压也是有波纹的。

即包含着不同频率和振幅的交流成分。

信息来源:2)变电站的直流电源容量是有限的。

尤其是小型或简易变电站为直流变压器或蓄电池高频开关电源，在充放电、带负载(电磁机构型号：CD-10-II合闸线圈的冲击电流是99A)时的过程中，更容易产生含有不同频率和振幅的交流成分。

信息来源:3)操作电源和合闸电源同时在直流电源母线上，操作时电压和电流瞬时变化是相当大，也导致载流导体在磁场中受到电磁力的作用不一样。

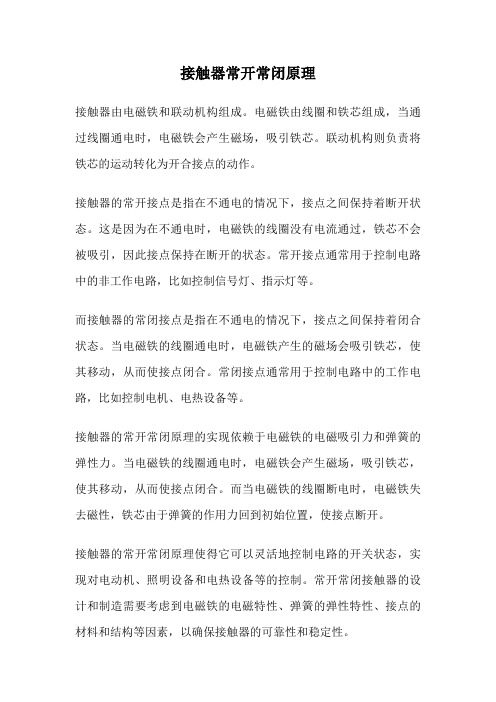

接触器常开常闭原理
接触器由电磁铁和联动机构组成。

电磁铁由线圈和铁芯组成，当通过线圈通电时，电磁铁会产生磁场，吸引铁芯。

联动机构则负责将铁芯的运动转化为开合接点的动作。

接触器的常开接点是指在不通电的情况下，接点之间保持着断开状态。

这是因为在不通电时，电磁铁的线圈没有电流通过，铁芯不会被吸引，因此接点保持在断开的状态。

常开接点通常用于控制电路中的非工作电路，比如控制信号灯、指示灯等。

而接触器的常闭接点是指在不通电的情况下，接点之间保持着闭合状态。

当电磁铁的线圈通电时，电磁铁产生的磁场会吸引铁芯，使其移动，从而使接点闭合。

常闭接点通常用于控制电路中的工作电路，比如控制电机、电热设备等。

接触器的常开常闭原理的实现依赖于电磁铁的电磁吸引力和弹簧的弹性力。

当电磁铁的线圈通电时，电磁铁会产生磁场，吸引铁芯，使其移动，从而使接点闭合。

而当电磁铁的线圈断电时，电磁铁失去磁性，铁芯由于弹簧的作用力回到初始位置，使接点断开。

接触器的常开常闭原理使得它可以灵活地控制电路的开关状态，实现对电动机、照明设备和电热设备等的控制。

常开常闭接触器的设计和制造需要考虑到电磁铁的电磁特性、弹簧的弹性特性、接点的材料和结构等因素，以确保接触器的可靠性和稳定性。

总结起来，接触器的常开常闭原理是通过电磁铁产生的磁场吸引铁芯，使接点闭合或断开，从而实现对电路的控制。

常开接点在不通电的情况下保持断开状态，常闭接点在不通电的情况下保持闭合状态。

这种原理使得接触器在电路控制中起到重要的作用，应用广泛。

接触器的设计和制造需要考虑到多种因素，以确保其可靠性和稳定性。

接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。

在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。

接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。

按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。

图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。

常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。

可以把交流接触器理解为一个由电磁铁控制的多触头开关。

其图形符号和文字符号如图2所示。

图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。

衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。

(2）触头系统交流接触器的触头可分为主触头和辅助触头。

主触头用于接通、断开电流较大的负荷电路即主电路。

所以，主触头截面积较大，一般为平面型。

辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。

交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。

交流接触器的触头有桥式双断点和指式单断点等型式。

（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。

什么是接触器?什么是继电器？
什么是接触器?
接触器是一种依据外来输入信号利用电磁铁操作，频繁地接通或断开交、直流主电路及大容量掌握电路的自动切换电器。

主要用于掌握电动机、电焊机、电热设备、电容器组等。

其工作原理为：当电磁铁线圈得电，电磁铁吸合时，带动接触器触头闭合，使电路接通。

线圈失电时，电磁铁在弹簧力作用下释放，接触器触头断开，使电路切断。

接触器不仅能实现远距离集中掌握，而且操作频率高、掌握容量大，具有低压释放爱护、工作牢靠、使用寿命长和体积小等优点，是继电器——接触器掌握系统中最重要和最常用的元件之一。

接触器的基本参数包括：主触头的额定电压、主触头允许切断电流、触头数、线圈电压、操作频率、机械寿命和电寿命等。

现代生产的接触器，其额定电流最大可达2500A，允许接通次数为150～1500次/h，总寿命可达到1500万～2000万次。

什么是继电器？
继电器是一种电子掌握元器件！主要用在自动掌握电路中，应用最广的是电磁式继电器，它包括线圈、衔铁、铁芯、弹簧、触电组成！有常开触点和常闭触电，当继电器中的线圈接通电流时产生磁效应从而产生磁力而吸合衔铁，使常闭触电断开常开触点闭合，达到接通或断开电路的作用！当电流消逝时磁力消逝铁芯通过弹簧的弹力返回原来的位置，使吸合的触点断开，断开的触点吸合！。

接触器工作原理(日立10T,15B等)交流接触器1 用途的分类接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式和真空式两种交流接触器又可分为电磁式和真空式两种。

2型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)交流接触器型号为CJ。

直流接触器型号为CZ。

3电磁式交流接触器的结构和工作原理交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的选择：（1）持续运行的设备。

接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

接触器的接线方法与工作原理1.交流接触器原理--简介交流接触器，其英文名称为Alternating Current Contactor，是接触器的一种，被广泛用作电力的开断和控制电路。

从用途来角度来看，交流接触器可分为工业用接触器以及建筑及家用接触器两类。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A 的不等，其用处相当广泛。

一、结构说明交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。

为了使磁力稳定，铁芯的吸合面加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。

20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。

接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。

请总结接触器的工作原理接触器是一种常用的电气元件，用于控制电路的通断。

它的工作原理是基于电磁吸合和释放的原理。

接触器通常由线圈、主触点和辅助触点组成。

我们来看接触器的线圈。

线圈是接触器的控制部分，通常由绕制在铁芯上的导线组成。

当通过线圈施加一定电流时，线圈内产生磁场，磁场的大小与电流强度成正比。

这个磁场会吸引铁芯，使得铁芯向线圈靠近。

接下来是接触器的主触点。

主触点是接触器的通断部分，通常由两个金属片组成，当线圈吸合时，铁芯的运动会使得主触点闭合，电路得以通电；当线圈释放时，铁芯回到原来的位置，主触点打开，电路断开。

除了主触点，接触器还常常配备辅助触点。

辅助触点用于实现额外的控制功能，比如在接触器吸合时，通过辅助触点连接其他电路，实现信号传递或者控制其他设备的工作。

接触器的工作原理可以用以下步骤来描述：1. 当线圈通电时，产生的磁场吸引铁芯向线圈靠近。

2. 铁芯的运动使得主触点闭合，电路通电。

3. 在主触点闭合的同时，辅助触点也可能闭合，连接其他电路。

4. 当线圈断电时，磁场消失，铁芯回到原来的位置。

5. 铁芯回到原位后，主触点打开，电路断开。

6. 辅助触点也会根据需要打开或者关闭其他电路。

接触器的工作原理可以应用于各种电路控制中。

比如在电动机控制中，通过接触器的通断控制，可以实现电动机的启动、停止、正转、反转等功能。

在自动化控制系统中，接触器可以与传感器、计时器等组合使用，实现复杂的控制逻辑。

接触器是一种基于电磁吸合和释放原理的电气元件，通过线圈产生磁场，吸引铁芯使得主触点闭合，从而控制电路的通断。

它在电机控制和自动化控制系统中起到重要作用。

了解接触器的工作原理，有助于正确使用和维护电路设备，确保电路工作的稳定可靠。

电动机的控制（一）——接触器这里讲交流控制的电动机，其中最核心的部件就是接触器。
