固定式钢梯及平台技术标准HGQB001-2015

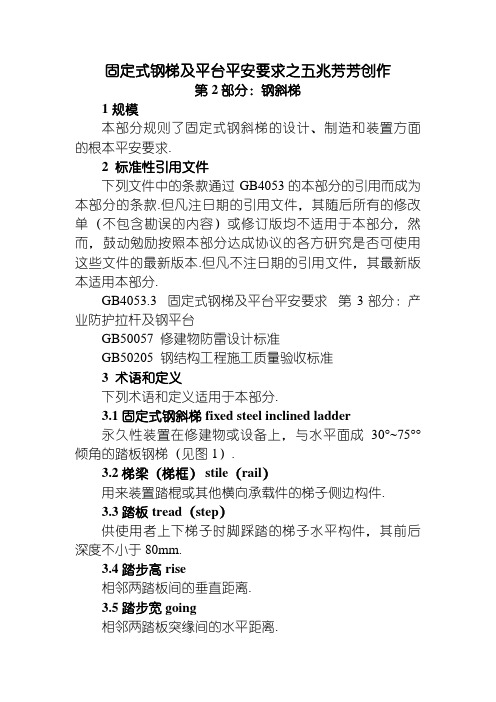

固定式钢梯及平台平安要求之五兆芳芳创作第2部分：钢斜梯1 规模本部分规则了固定式钢斜梯的设计、制造和装置方面的根本平安要求.2 标准性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款.但凡注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓动勉励按照本部分达成协议的各方研究是否可使用这些文件的最新版本.但凡不注日期的引用文件，其最新版本适用本部分.GB4053.3 固定式钢梯及平台平安要求第3部分：产业防护拉杆及钢平台GB50057 修建物防雷设计标准GB50205 钢结构工程施工质量验收标准3 术语和定义下列术语和定义适用于本部分.3.1 固定式钢斜梯 fixed steel inclined ladder永久性装置在修建物或设备上，与水平面成30°~75°°倾角的踏板钢梯（见图1）.3.2 梯梁（梯框） stile（rail）用来装置踏棍或其他横向承载件的梯子侧边构件.3.3 踏板tread（step）供使用者上下梯子时脚踩踏的梯子水平构件，其前后深度不小于80mm.3.4 踏步高 rise相邻两踏板间的垂直距离.3.5 踏步宽 going相邻两踏板突缘间的水平距离.3.6 内侧净宽度 inside clear width两梯梁内侧平行于踏板丈量的距离，简称梯宽.3.7 梯段高度 height of the ladder梯子上端基准面至基准面的垂直距离，简称梯高.3.8 扶手（系统） handrail（system）装置在斜梯外侧边沿庇护人员俺去的阻挡型框架结构.当其作为斜梯扶手系统部件名称时，是由使用者手握作为支撑并与梯段倾角现平行的扶手系统构件.3.9 倾角 angle of pitch两梯梁中心线所在平面与水平面的夹角.4 一般要求4.1 资料钢斜梯采取钢材的力学性能应不低于Q235-B，并具有碳含量及格包管.图1 固定式钢斜梯示意图1——踏板 2——梯梁 3——中间栏杆 4——立柱 5——扶手H——梯高 L——梯跨 h1——栏杆高 h2——扶手高 a——梯子倾角r——踏板高 g——踏板宽4.2 钢斜梯倾角°~75°规模内，优选倾角为30°~35°.偶尔性进入的最大倾角宜为42°.经常性双向通行的最大倾角应为38°.4.2.2在同一梯段内，踏步高与踏步宽的组合应保持一致.踏步高与踏步宽的组合应适合式（1）的要求：550≦g+2r≦700 (1)式中：g——踏步宽，单位为毫米（mm）；r——踏步高，单位为毫米（mm）.4.2.3经常使用的钢斜梯倾角与对应的踏步高r、踏步宽g组合（g+2r=600）示例见表1，其他倾角可按线性插值法确定.4.2.4经常使用钢斜梯倾角和高跨比（H:L）见附表2.4.3 设计载荷4.3.1固定式钢斜梯设计载荷应按实际使用要求确定，但不该小于本部分规则的数值.2.2.4.3.4斜梯扶手应能承受在除了向上的任何标的目的施加的不小于890N集中载荷，在相邻立柱间的最大挠曲变形应不大于宽度的1/250.中间栏杆应能承受在中点圆周上施加的不小于700N水平集中载荷，最大挠曲变形不大于75mm.端部或末端立柱应能承受在立柱顶部施加的任何标的目的上890N的集中载荷.以上载荷不进行叠加.4.4 制造装置4.4.1钢斜梯应采取焊接连接，焊接要求应适合GB50205的规则.采取其他方法连接时，连接强度不该低于焊接.装置后的梯子不该有歪斜、扭曲、变形及其他缺陷.4.4.2制造装置工艺应确保梯子及其所有构件的概略滑腻、无锐边、尖角、毛刺或其他可能对梯子使用者造成伤害或妨害其通过的外部缺陷.4.4.3钢斜梯与附在设备上的平台梁相连接时，连接处宜采取开长圆孔的螺栓连接.4.5 防锈及防腐化4.5.1固定式钢斜梯的设计应使其积留湿气最小，以削减梯子的锈蚀和腐化.4.5.2按照钢斜梯使用场合及情况条件，应对梯子进行适合的防锈及防腐涂装.4.5.3钢斜梯装置后，应对其至少涂一层底漆或一层（或多层）漆面或采取等效的防锈防腐涂装.4.6 接地在室外装置的钢斜梯和连接部分的雷电庇护，连接和接地附件应适合GB50057的要求.5结构要求5.1 梯高5.1.1梯高宜不大于5m，大于5m时宜设梯间平台（休息平台），分段设梯.5.1.2单梯段的梯高应不大于6m，梯级数宜不大于16.5.2 内侧净宽度5.2.1斜梯内侧净宽度单向通行的净宽度宜为600mm，经常性单向通行及偶尔双向通行净宽度宜为800mm，经常性双向通行净宽度宜为1000mm.5.2.2斜梯内侧净宽度应不小于450mm，宜不大于1100mm.5.3 踏板5.3.1踏板的前后深度应不小于80mm，相邻两踏板的前后标的目的重叠应不小于10mm，不大于35mm.5.3.2在同一梯段所有踏板间距应相同.踏板间距宜为225mm~255mm.5.3.3顶部踏板的上概略应与平台平面一致，踏板与平台应无间隙.5.3.4踏板应采取防滑资料或至少有不小于25mm宽的防滑突缘.应采取厚度不小于4mm的斑纹钢板，或经防滑处理的普通钢板，或采取25mm×4mm扁钢和小角钢组焊成的格板或其他等效的结构.5.4 梯梁梯梁应有足够的刚度以使结构横向挠曲变形最小，并由底部踏板的突缘向前突出不小于50mm（见图1）.5.5 梯子通行空间5.5.1在斜梯使用者上方，由踏板突缘前端到上方障碍物沿梯梁中心线垂直标的目的丈量距离不小于1200mm.5.5.2在斜梯使用者上方，由踏板突缘前端到上方障碍物的崔志距离应不小于2000mm.5.6 扶手5.6.1梯宽不大于1100mm两侧封锁的斜梯，应至少一侧有扶手，宜设在下梯标的目的的右侧.5.6.2梯宽不大于1100mm一侧封闭的斜梯，应至少在封闭一侧装有梯子扶手.5.6.3梯宽不大于1100mm两边封闭的斜梯，应在两侧均装置梯子扶手.5.6.4梯宽大于1100mm单不大于2200mm的斜梯，无论是否封锁，均应在两侧装置扶手.5.6.5梯宽大于2200mm的斜梯，除在两侧装置扶手外，在梯子宽度的中线处应设置中间栏杆.5.6.6梯子扶手中心线应与梯子的倾角线平行.梯子封锁边扶手的高度由踏板突缘上概略扶手的上概略垂直丈量应不小于860mm，不大于960mm.5.6.7斜梯封闭边的扶手高度应不低于GB4053.3中规则的栏杆高度.5.6.8扶手应沿着其整个长度标的目的上连续可抓握.在扶手外概略与周围其它物体间的距离不小于60mm.5.6.9扶手宜为外径30mm~50mm，厚壁不小于2.5mm 的圆形钢材.对于非圆形钢材的扶手，其周长应为100mm~160mm.非圆形截面外接圆直径应不大于57mm，所有边沿应为弧形，圆角半径不小于3mm.40mm×40mm×40mm角钢或外径为30mm~50mm的管材.从第一级踏板开始设置，间距不宜小于1000mm.中间栏杆采取直径不小于16mm圆钢或30mm×4mm扁钢，固定在立柱中部.。

固定式钢垂直攀登梯标准-刚性攀登梯规
范
引言
本标准规定了固定式钢垂直攀登梯的刚性攀登梯构造和制作要求，以保障使用者的生命安全。

术语和定义
- 固定式钢垂直攀登梯：由垂直攀登梯架，支撑结构和外围护栏组成的固定式结构。

- 刚性攀登梯：固定式钢垂直攀登梯通过几何形状和材料剖面保证攀登梯的结构稳定和强度。

构造和质量要求
1、制作需要保证结构强度和稳定性，通风孔的数量和尺寸需要满足防带草堆积。

2、攀登梯外部表面应当平整，没有明显的缺陷和裂纹，表面应当进行防腐处理。

3、攀登梯的支撑结构必须满足强度和稳定性要求，材料必须为耐用、防腐和防蚀的材料。

4、攀登梯的附着物应当牢固，四周应当留有充足的安全空间。

5、攀登梯的防护栏材料应当为非可燃性材料，并保证防护栏
的强度和稳定性。

安装要求
1、固定式钢垂直攀登梯应当由具备相应资质的单位进行安装，并经过质量检查和验收。

2、攀登梯的顶部必须设有防护设施，以保障攀登梯使用者的
安全。

3、攀登梯的底部应当设置防滑装置，并保障底部支撑结构的
平稳和坚固。

4、使用单位需对攀登梯进行定期的全面检查，如若发现缺陷
或损坏，应及时进行修理或更换。

标志和警示
1、攀登梯设备应当设有明显的标志和警示标识，使得使用者
可轻易识别出攀爬梯的位置和存在。

2、在攀登梯周边，应当设置明确的禁止停留和跨越的标志标识。

结论
规范的固定式钢垂直攀登梯标准制作可以确保使用者的安全，以此标准统一了制作和安装的要求，使得技术难题化为可实现。

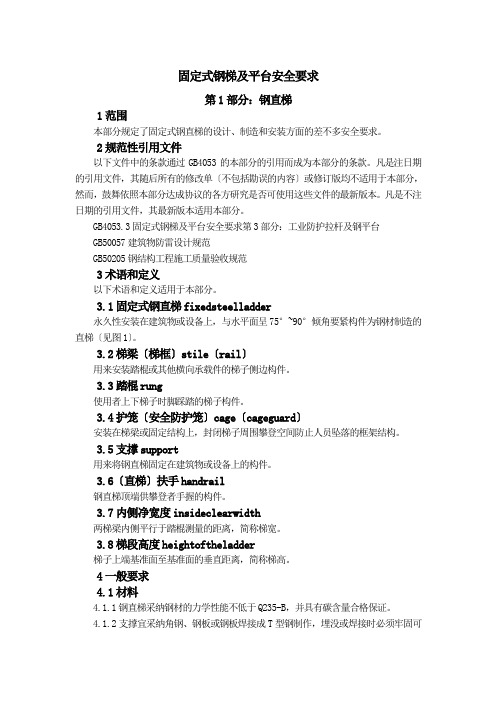

固定式钢梯及平台安全要求第1部分：钢直梯1范围本部分规定了固定式钢直梯的设计、制造和安装方面的差不多安全要求。

2规范性引用文件以下文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单〔不包括勘误的内容〕或修订版均不适用于本部分，然而，鼓舞依照本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB4053.3固定式钢梯及平台安全要求第3部分：工业防护拉杆及钢平台GB50057建筑物防雷设计规范GB50205钢结构工程施工质量验收规范3术语和定义以下术语和定义适用于本部分。

3.1固定式钢直梯fixedsteelladder永久性安装在建筑物或设备上，与水平面呈75°~90°倾角要紧构件为钢材制造的直梯〔见图1〕。

3.2梯梁〔梯框〕stile〔rail〕用来安装踏棍或其他横向承载件的梯子侧边构件。

3.3踏棍rung使用者上下梯子时脚踩踏的梯子构件。

3.4护笼〔安全防护笼〕cage〔cageguard〕安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。

3.5支撑support用来将钢直梯固定在建筑物或设备上的构件。

3.6〔直梯〕扶手handrail钢直梯顶端供攀登者手握的构件。

3.7内侧净宽度insideclearwidth两梯梁内侧平行于踏棍测量的距离，简称梯宽。

3.8梯段高度heightoftheladder梯子上端基准面至基准面的垂直距离，简称梯高。

4一般要求4.1材料4.1.1钢直梯采纳钢材的力学性能不低于Q235-B，并具有碳含量合格保证。

4.1.2支撑宜采纳角钢、钢板或钢板焊接成T型钢制作，埋没或焊接时必须牢固可靠。

4.2钢直梯倾角钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。

当条件限制不能垂直水平面时，两梯梁中心线所在平面与水平面倾角应在75°~90°范围内。

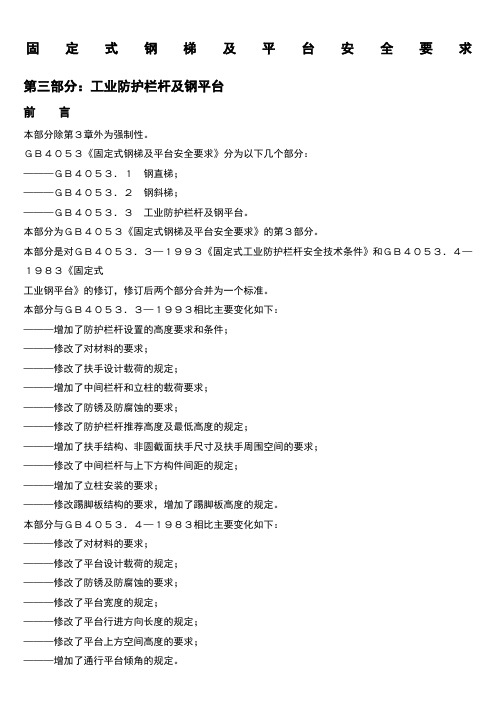

固定式钢梯及平台安全要求(G B4053.3-2009)固定式钢梯及平台安全要求第三部分：工业防护栏杆及钢平台前言本部分除第３章外为强制性。

ＧＢ４０５３《固定式钢梯及平台安全要求》分为以下几个部分：———ＧＢ４０５３．１钢直梯；———ＧＢ４０５３．２钢斜梯；———ＧＢ４０５３．３工业防护栏杆及钢平台。

本部分为ＧＢ４０５３《固定式钢梯及平台安全要求》的第３部分。

本部分是对ＧＢ４０５３．３—１９９３《固定式工业防护栏杆安全技术条件》和ＧＢ４０５３．４—１９８３《固定式工业钢平台》的修订，修订后两个部分合并为一个标准。

本部分与ＧＢ４０５３．３—１９９３相比主要变化如下：———增加了防护栏杆设置的高度要求和条件；———修改了对材料的要求；———修改了扶手设计载荷的规定；———增加了中间栏杆和立柱的载荷要求；———修改了防锈及防腐蚀的要求；———修改了防护栏杆推荐高度及最低高度的规定；———增加了扶手结构、非圆截面扶手尺寸及扶手周围空间的要求；———修改了中间栏杆与上下方构件间距的规定；———增加了立柱安装的要求；———修改踢脚板结构的要求，增加了踢脚板高度的规定。

本部分与ＧＢ４０５３．４—１９８３相比主要变化如下：———修改了对材料的要求；———修改了平台设计载荷的规定；———修改了防锈及防腐蚀的要求；———修改了平台宽度的规定；———修改了平台行进方向长度的规定；———修改了平台上方空间高度的要求；———增加了通行平台倾角的规定。

本部分由国家安全生产监督管理总局提出。

１范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

２规范性引用文件下列文件中的条款通过ＧＢ４０５３的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

固定式钢梯及平台安全要求第三部分：工业防护栏杆及钢平台前言本部分除第３章外为强制性。

ＧＢ４０５３《固定式钢梯及平台安全要求》分为以下几个部分：———ＧＢ４０５３．１钢直梯；———ＧＢ４０５３．２钢斜梯；———ＧＢ４０５３．３工业防护栏杆及钢平台。

本部分为ＧＢ４０５３《固定式钢梯及平台安全要求》的第３部分。

本部分是对ＧＢ４０５３．３—１９９３《固定式工业防护栏杆安全技术条件》和ＧＢ４０５３．４—１９８３《固定式工业钢平台》的修订，修订后两个部分合并为一个标准。

本部分与ＧＢ４０５３．３—１９９３相比主要变化如下：———增加了防护栏杆设置的高度要求和条件；———修改了对材料的要求；———修改了扶手设计载荷的规定；———增加了中间栏杆和立柱的载荷要求；———修改了防锈及防腐蚀的要求；———修改了防护栏杆推荐高度及最低高度的规定；———增加了扶手结构、非圆截面扶手尺寸及扶手周围空间的要求；———修改了中间栏杆与上下方构件间距的规定；———增加了立柱安装的要求；———修改踢脚板结构的要求，增加了踢脚板高度的规定。

本部分与ＧＢ４０５３．４—１９８３相比主要变化如下：———修改了对材料的要求；———修改了平台设计载荷的规定；———修改了防锈及防腐蚀的要求；———修改了平台宽度的规定；———修改了平台行进方向长度的规定；———修改了平台上方空间高度的要求；———增加了通行平台倾角的规定。

本部分由国家安全生产监督管理总局提出。

１范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

２规范性引用文件下列文件中的条款通过ＧＢ４０５３的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

固定式钢梯及平台安全要求第一部分：钢直梯1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB4053.3固定式钢梯及平台安全要求第３部分：工业防护栏杆及钢平台GB50057建筑物防雷设计规范GB50205钢结构工程施工质量验收规范３术语和定义下列术语和定义适用于本部分。

3.1固定式钢直梯 fixed steel ladder永久性安装在建筑物或设备上，与水平面成７５°～９０°倾角主要构件为钢材制造的直梯（见图１）。

3.2梯梁（梯框） stile(rail)用来安装踏棍或其它横向承载件的梯子侧边构件。

3.3踏棍 rung供使用者上下梯时脚踩踏的梯子构件。

3.4护笼（安全护笼） cage（cage guard）安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。

3.5支撑 support用来将钢直梯固定在建筑物或设备上的构件。

3.6直梯）扶手 handrail钢直梯顶端供攀登者手握的构件。

3.7内侧净宽度 inside clear width两梯梁内侧平行于踏棍测量的距离，简称梯宽。

3.8梯段高度 height of the ladder梯子上端基准面至下端基准面间的垂直距离，简称梯高。

4一般要求4.1材料4.1.1钢直梯采用钢材的力学性能应不低于Ｑ２３５-Ｂ，并具有碳含量合格保证。

4.1.2支撑宜采用角钢、钢板或钢板焊接成Ｔ型钢制作，埋没或焊接时必须牢固可靠。

单位为mm1--梯梁 2--踏棍 3--非连续障碍 4护笼笼箍 5--护笼立杆 6--栏杆H--梯段高 h--栏杆高 s--踏棍间距；H≤15000；h≥1050；s=225~300注：图中省略了梯子支撑。

固定式钢梯及平台安全要求第1部分：钢直梯1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护拉杆及钢平台GB50057 建筑物防雷设计规范GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式钢直梯 fixed steel ladder永久性安装在建筑物或设备上，与水平面呈75°~90°倾角主要构件为钢材制造的直梯（见图1）。

3.2 梯梁（梯框） stile（rail）用来安装踏棍或其他横向承载件的梯子侧边构件。

3.3 踏棍 rung使用者上下梯子时脚踩踏的梯子构件。

3.4 护笼（安全防护笼） cage（cage guard）安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。

3.5 支撑 support用来将钢直梯固定在建筑物或设备上的构件。

3.6 （直梯）扶手 handrail钢直梯顶端供攀登者手握的构件。

3.7 内侧净宽度 inside clear width两梯梁内侧平行于踏棍测量的距离，简称梯宽。

3.8 梯段高度 height of the ladder梯子上端基准面至基准面的垂直距离，简称梯高。

4 一般要求4.1 材料4.1.1 钢直梯采用钢材的力学性能不低于Q235-B，并具有碳含量合格保证。

4.1.2 支撑宜采用角钢、钢板或钢板焊接成T型钢制作，埋没或焊接时必须牢固可靠。

4.2 钢直梯倾角钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。

当条件限制不能垂直水平面时，两梯梁中心线所在平面与水平面倾角应在75°~90°范围内。

固定式钢梯钢直梯及平台安全要求固定式钢梯钢直梯及平台安全要求第１部分：钢直梯１范围本部分规定了固定式钢直梯的设计、制造和安装⽅⾯的基本安全要求。

本部分适⽤于⼯业企业内⼯作场所中使⽤的固定式钢直梯（另有标准规定的除外）。

２规范性引⽤⽂件下列⽂件中的条款通过ＧＢ４０５３的本部分的引⽤⽽成为本部分的条款。

凡是注⽇期的引⽤⽂件，其随后所有的修改单（不包括勘误的内容）或修订版均不适⽤于本部分，然⽽，⿎励根据本部分达成协议的各⽅研究是否可使⽤这些⽂件的最新版本。

凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本部分。

ＧＢ４０５３．３固定式钢梯及平台安全要求第３部分：⼯业防护栏杆及钢平台ＧＢ５００５７建筑物防雷设计规范ＧＢ５０２０５钢结构⼯程施⼯质量验收规范３术语和定义下列术语和定义适⽤于本部分。

３．１固定式钢直梯永久性安装在建筑物或设备上，与⽔平⾯成７５°～９０°倾⾓主要构件为钢材制造的直梯（见图１）。

３．２梯梁（梯框）⽤来安装踏棍或其他横向承载件的梯⼦侧边构件。

３．３踏棍供使⽤者上下梯时脚踩踏的梯⼦构件。

３．４护笼（安全护笼）安装在梯梁或固定结构上，封闭梯⼦周围攀登空间防⽌⼈员坠落的框架结构。

３．５⽀撑⽤来将钢直梯固定在建筑物或设备上的构件。

３．６（直梯）扶⼿钢直梯顶端供攀登者⼿握的构件。

３．７内侧净宽度两梯梁内侧平⾏于踏棍测量的距离，简称梯宽。

３．８梯段⾼度梯⼦上端基准⾯⾄下端基准⾯间的垂直距离，简称梯⾼。

４⼀般要求４．１材料４．１．１钢直梯采⽤钢材的⼒学性能应不低于Ｑ２３５Ｂ，并具有碳含量合格保证。

４．１．２⽀撑宜采⽤⾓钢、钢板或钢板焊接成Ｔ型钢制作，埋没或焊接时必须牢固可靠。

单位为毫⽶１———梯梁；２———踏棍；３———⾮连续障碍；４———护笼笼箍；５———护笼⽴杆；６———栏杆；犎———梯段⾼；犺———栏杆⾼；狊———踏棍间距；犎≤１５０００；犺≥１０５０；狊＝２２５～３００。

注：图中省略了梯⼦⽀撑。
