水力旋流器在分级浓缩工艺中的应用

摘要：水力旋流器作为一种高效的固液分离设备，在矿物加工、石油化工、环境保护等领域有着广泛的应用。

本文主要对水力旋流器的结构、工作原理、应用领域以及优化研究进行了综述，旨在为水力旋流器的设计与应用提供理论依据。

关键词：水力旋流器；固液分离；应用；优化一、引言水力旋流器是一种利用离心力进行固液分离的设备，具有结构简单、处理量大、分级效率高等优点。

随着现代工业的不断发展，水力旋流器在各个领域的应用越来越广泛。

本文对水力旋流器的相关研究进行总结，以期为相关领域的研究与工程应用提供参考。

二、水力旋流器结构及工作原理水力旋流器主要由给料口、圆柱筒、圆锥筒、溢流口、沉沙口等组成。

矿浆以一定的压力，沿着切线方向进入旋流器圆柱形筒内，随后在筒内做回转运动。

矿浆中的粗颗粒由于受到较大的重力和惯性离心力，沿着筒壁回转向下运动，形成外螺旋流，最后由沉沙口排出；而细颗粒由于受到较小的重力和惯性力，且矿浆不断给入，向下运动受到锥形筒体的限制，因此细颗粒和液体介质沿筒中心回转向上运动，形成内螺旋流，最后由溢流口排出。

三、水力旋流器应用领域1. 矿物加工：水力旋流器在选矿厂中主要用于分级、浓缩等作业，如金、铜、铁等金属矿物的分选。

2. 石油化工：水力旋流器在石油化工行业中主要用于油水分离、乳化液处理等。

3. 环境保护：水力旋流器在环境保护领域主要用于废水处理、固液分离等。

4. 食品工业：水力旋流器在食品工业中主要用于乳品分离、豆奶生产等。

四、水力旋流器优化研究为了提高水力旋流器的分离效果和效率，研究者们从以下几个方面进行了优化研究：1. 结构优化：通过优化旋流器的几何形状、尺寸等参数，提高分离效果和效率。

2. 操作参数优化：通过优化给料压力、给料速度、给料浓度等操作参数，提高分离效果和效率。

3. 数值模拟：利用计算流体力学（CFD）等方法对水力旋流器内部流场和分离特性进行数值模拟，为优化设计提供理论依据。

4. 新材料应用：采用新型材料制造旋流器，提高设备的使用寿命和耐腐蚀性能。

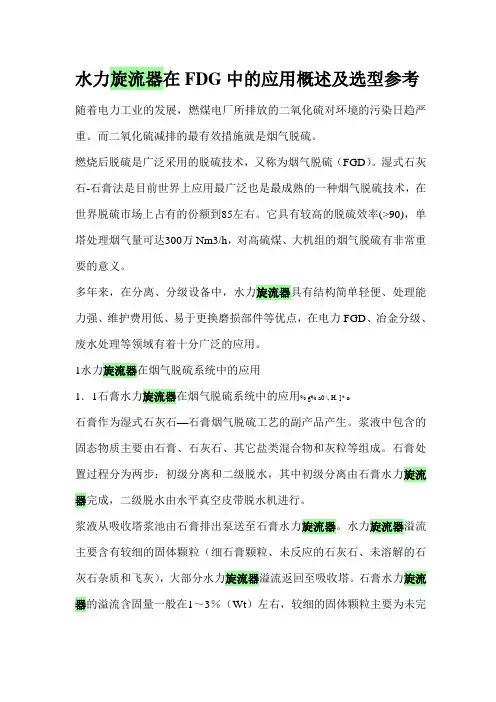

水力旋流器在FDG中的应用概述及选型参考随着电力工业的发展，燃煤电厂所排放的二氧化硫对环境的污染日趋严重。

而二氧化硫减排的最有效措施就是烟气脱硫。

燃烧后脱硫是广泛采用的脱硫技术，又称为烟气脱硫（FGD）。

湿式石灰石-石膏法是目前世界上应用最广泛也是最成熟的一种烟气脱硫技术，在世界脱硫市场上占有的份额到85左右。

它具有较高的脱硫效率(>90)，单塔处理烟气量可达300万Nm3/h，对高硫煤、大机组的烟气脱硫有非常重要的意义。

多年来，在分离、分级设备中，水力旋流器具有结构简单轻便、处理能力强、维护费用低、易于更换磨损部件等优点，在电力FGD、冶金分级、废水处理等领域有着十分广泛的应用。

1水力旋流器在烟气脱硫系统中的应用1．1石膏水力旋流器在烟气脱硫系统中的应用% g% a0 \, H. ]* o石膏作为湿式石灰石—石膏烟气脱硫工艺的副产品产生。

浆液中包含的固态物质主要由石膏、石灰石、其它盐类混合物和灰粒等组成。

石膏处置过程分为两步：初级分离和二级脱水，其中初级分离由石膏水力旋流器完成，二级脱水由水平真空皮带脱水机进行。

浆液从吸收塔浆池由石膏排出泵送至石膏水力旋流器。

水力旋流器溢流主要含有较细的固体颗粒（细石膏颗粒、未反应的石灰石、未溶解的石灰石杂质和飞灰），大部分水力旋流器溢流返回至吸收塔。

石膏水力旋流器的溢流含固量一般在1～3％（Wt）左右，较细的固体颗粒主要为未完全反应的吸收剂、石膏小结晶等。

未完全反应的吸收剂继续参与脱硫反应；石膏小晶体作为吸收塔浆池中结晶长大的晶核，影响下一阶段石膏晶体的形成。

小部分石膏水力旋流器溢流必须排出系统，避免细小颗粒和氯化物浓集。

因此，小部分溢流由废水水力旋流器泵直接排至废水水力旋流器。

这个废水水力旋流器，一方面必须保留住ＦＧＤ系统内的未反应的石灰石和小石膏颗粒；另一方面能使部分杂质通过废水排放，同时保持整个脱硫系统的氯离子浓度。

浓缩的石膏水力旋流器底流主要包含粗石膏颗粒，底流直接进入石膏浆液箱最终进入真空皮带脱水机或直接进入真空皮带脱水机。

Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｓ ｔ ｈ ｅ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ， ｍａ ｉ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ ａ ｎ ｄ ｗｏ ｒ ｋ ｉ ｎ ｇ ｐ ｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ｏ ｆ ｈ ｙ ｄ ｒ ｏ ｃ ｙ ｃ ｌ ｏ ｎ ｅ ． Ｔ ｈ ｅ ｍａ ｉ ｎ ｕ ｓ ｅ ｉ ｎ ｃ ｏ ａ ｌ ｐ ｒ ｅ ｐ ａ ｒ ａ ｔ ｉ ｏ ｎ ｐ ｌ ａ ｎ ｔ ｉ ｎ ｃ ｌ ｕ ｄ ｅ ｓ ｔ ｈ ｅ ｃ ｏ ａ ｌ ｓ ｌ ｉ ｍｅ ｇ ｒ ａ ｄ ｉ ｎ ｇ ， ｃ ｏ ｎ ｃ ｅ ｎ ｒ ｔ ａ ｔ ｅ ｄ ｎｄ ａ ｃ ｏ ｒｓ ａ ｅ ｓ ｌ ｉ ｍｅ ｓ ｅ ｐ ｒａ ａ ｔ ｉ ｏ ｎ ｅ ｔ ｃ ， ｈｅ ｔ
摘 要
该文介绍 了水 力旋流 器的结构 、主要的 结构参数７ Ｌ＿ ｚ ． － 作 原理 。在选煤厂 中的主要应用有对煤泥的分级 、浓缩 以及
粗煤泥分选等 。特别是 浓缩型的水力旋流器在较 高的入料压 力 （ Ｏ ． ３ ￣ ｏ ． ４ ＭＰ ａ ）下实现 了对粗煤泥的有效分选 ，１ － ０ ． ２ ５ ｍｉ ｌ ｌ
ｃ ｏ ｎ ｃ ｅ ｎ ｒ ｔ ａ ｔ ｅ ｄ ｈ ｙ ｄ ｒ ｏ ｃ ｙ ｃ ｌ ｏ ｎ ｅ ， ｗ ｈ ｉ ｃ ｈ ｒ ｅ ａ ｌ ｉ ｚ ｅ ｈｅ ｔ ｅ ｆ ｅ ｃ ｔ ｉ ｖ ｅ ｓ ｅ ｐ ａ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｃ ｏ ａ ｒ ｓ ｅ ｓ ｌ ｉ ｍｅ ｉ ｎ ｈ ｉ ｇ ｈ ｉ ｎ ｌ ｅ ｔ ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ （ ０ ． ３～０ ． ４ ＭＰ ａ ） ，
ｅ ｆ ｅ ｃ ｔ ｉ ｓ ｂ ｅ ｔ ｔ ｅ ｒ ， ｔ ｈ ｅ ｕ ｓ ｅ ｏ ｆ ｔ ｈ ｅ ｃ ｏ ｎ ｃ ｅ ｎ ｔ ｒ ａ ｔ ｅ ｄ ｈ ｙ ｄ ｒ ｏ ｃ ｙ ｃ ｌ ｏ ｎ ｅ ｃ ａ ｎ ｓ ｉ ｍｐ ｌ ｉ ｆ ｙ ｔ ｈ ｅ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｏ ｆ ｃ ｏ ａ ｌ ｐ ｒ ｅ ｐ ａ ｒ ａ ｔ ｉ ｏ ｎ ， ｒ ｅ ｄ ｕ ｃ ｅ ｔ ｈ ｅ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｃ ｏ ｓ ｔ ｏ ｆ ｔ ｈ ｅ ｃ ｏ ａ ｌ ｐ ｒ ｅ ｐ ｒａ ａ ｔ ｉ ｏ ｎ ｐ ｌ ａ ｎ ｔ ， ｎｄ ａ ｉ ｍｐ ｒ ｏ ｖ ｅ ｈｅ ｔ ｅ ｆ ｉ ｆ ｃ ｉ ｅ ｎ ｃ ｙ ｏ ｆ ｈｅ ｔ ｃ ｏ ａ ｌ ｐ ｒ ｅ ｐ ｒａ ａ ｔ ｉ ｏ ｎ ．

的工业试验研究 , 探索在不设置除渣系统的条件下 用水力旋流器取代螺旋分级机的可行性 。 研究与实 践表明 , 一段磨矿作业用水力旋流器取代螺旋分级 机在不设置除渣系统的条件下仍然是可行的 。 1 某铁矿选厂焙烧矿磨矿系统一段磨矿分级用水 力旋流器取代螺旋分级机的生产实践
该选厂焙烧矿磨矿系统采用 MQG 3200 mm × 3100 mm 格子型球磨机和 2FLG - 2400 mm 型高 堰式双螺旋分级机组成一段闭路磨矿系统 , 分级溢 流细度为 (60% ～ 65%) - 200目 , 分级溢流经弱磁 选选出铁精矿 。 焙烧矿原矿粒度 (20 ～ 0) mm, 矿 石硬度 f =12 ～ 14。
摘 要 通过在 2座大型选矿厂一段 磨矿作业用水力旋流器取代螺旋分级机的 研究与实践 表明 , 球磨机排矿 在给入水力旋流器之前不增设除 渣系统仍可以保证水力 旋流器 的稳定 运转 。 水力 旋流器 的分级效 果与矿 石的可 磨性质有重要关系 , 对于易磨物料 , 其分级效果明显优于螺旋分级机 ;而对于硬 度高 、难磨物料 , 其溢流 细度的稳定 性略低于螺旋分级机 。 在一段磨矿产品即 为最终磨矿产品的情况下 , 须设置简易 的控制分级 以筛除混 入水力旋流 器溢流中的少量粗大颗 粒 , 确保稳定合格精矿产品的产出 。
项 目
改造前
改造后
球磨机排矿
浓度 /% 细度 /% - 200目
分级返砂
浓度 /% 细度 /% - 200目
分级溢流
浓度 /% 细度 /% - 200目
返砂比 /%
分级量效率 /%
分级质效率 /%
给矿量 /( t h - 1)
磨矿效率 /( t- 200目 (m - 3 h - 1)) 磨矿功耗效率 /( t- 200目 kW h - 1))
