流程编排框架是用于定义、设计和管理业务流程的工具。
以下是一些常见的流程编排框架：1. **BPMN (Business Process Model and Notation)**：BPMN 是一种用于描述业务流程的图形化标准。
它为业务流程的设计、建模和可视化提供了一种通用的符号体系。
2. **Camunda BPM**：Camunda BPM 是一个开源的流程引擎，它支持 BPMN 2.0、CMMN 和 DMN 标准，并提供了一套完整的工具链来设计、执行和管理业务流程。
3. **Activiti**：Activiti 是一个轻量级的业务流程管理框架，它支持 BPMN 2.0，并提供了灵活的工作流引擎。
4. **Drools Flow (JBPM)**：Drools Flow 是基于 JBPM（Java Business Process Model）的一个业务流程管理框架，它支持 BPMN 2.0 和 Jbpm 工作流引擎。
5. **Spring Integration**：虽然 Spring Integration 主要用于集成应用程序，但它也提供了一些用于流程编排的功能，如事件驱动的流程和消息驱动的流程。
6. **AWS Step Functions**：AWS Step Functions 是Amazon Web Services (AWS) 提供的一种服务，它允许用户使用可视化的方式编排和执行一系列的AWS Lambda 函数。
7. **Azure Logic Apps**：Azure Logic Apps 是Microsoft Azure 提供的一种服务，它允许用户通过可视化的方式创建、管理和执行工作流。
8. **Mulesoft**：Mulesoft 提供了一个完整的API 管理和集成平台，其中包括用于流程编排和集成的工具。
这些框架都有各自的特点和优势，选择哪一个取决于具体的需求、技能和预算。

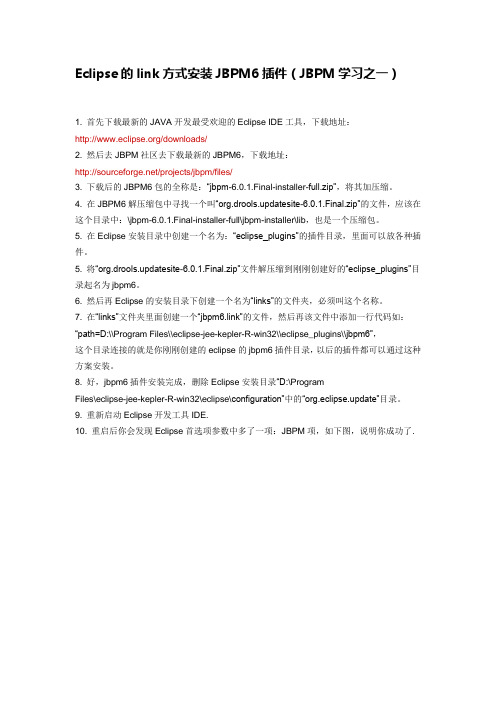

Eclipse的link方式安装JBPM6插件（JBPM学习之一）1. 首先下载最新的JAVA开发最受欢迎的Eclipse IDE工具，下载地址：/downloads/2. 然后去JBPM社区去下载最新的JBPM6，下载地址：/projects/jbpm/files/3. 下载后的JBPM6包的全称是：“jbpm-6.0.1.Final-installer-full.zip”，将其加压缩。
4. 在JBPM6解压缩包中寻找一个叫“org.drools.updatesite-6.0.1.Final.zip”的文件，应该在这个目录中：\jbpm-6.0.1.Final-installer-full\jbpm-installer\lib，也是一个压缩包。
5. 在Eclipse安装目录中创建一个名为：“eclipse_plugins”的插件目录，里面可以放各种插件。
5. 将“org.drools.updatesite-6.0.1.Final.zip”文件解压缩到刚刚创建好的“eclipse_plugins”目录起名为jbpm6。
6. 然后再Eclipse的安装目录下创建一个名为“links”的文件夹，必须叫这个名称。
7. 在“links”文件夹里面创建一个“jbpm6.link”的文件，然后再该文件中添加一行代码如：“path=D:\\Program Files\\eclipse-jee-kepler-R-win32\\eclipse_plugins\\jbpm6”，这个目录连接的就是你刚刚创建的eclipse的jbpm6插件目录，以后的插件都可以通过这种方案安装。
8. 好，jbpm6插件安装完成，删除Eclipse安装目录“D:\ProgramFiles\eclipse-jee-kepler-R-win32\eclipse\configuration”中的“org.eclipse.update”目录。
9. 重新启动Eclipse开发工具IDE.10. 重启后你会发现Eclipse首选项参数中多了一项：JBPM项，如下图，说明你成功了.安装JBPM6运行环境（JBPM6学习之二）安装Eclipse插件成功后，需要配置JBPM6的运行环境：1. 第一步先将下载的jbpm6目录中的“jbpm-6.0.1.Final-bin.zip”找到，并解压缩到D盘根目录备用。
工作流引擎技术介绍-BPMN2.0将BPMN2.0放一章单独讲，是因为不管是个人接触到的流程开发人员或者技术交流群里讨论交流，大部分人都没了解BPMN2.0标准，学习过程仅仅是通过百度，了解到几个基础元素作用，文档也不会看。
不了解，自然遇到新问题，也不会有新的思路，自然想不到好的解决方案，甚至连基础的流程图都不一定能画好，画出来的流程图也会奇奇怪怪，会走很多弯路。
所谓标准，正如千年前始皇帝的车同文，车同轨，达成了统一的共识，这样，只要你用符合标准的做法作出流程图，任何一个熟悉标准的人都能立马读懂。
当然，很可惜，这些标准大都是国外技术人员组织的。
其中制定了BPMN标准的组织叫对象管理组织。
（开发人员至少熟悉UML图，标准也是这个组织）英文Object Management Group,缩写为OMG）是一个国际协会，开始的目的是为分布式面向对象系统建立标准，现在致力于建立对程序、系统和业务流程建模的标准，以及基于模型的标准。
•OMG是一个国际性的非盈利协会。
任何组织都可以加入，在缴纳会费后可以参与OMG标准的制定和投票讨论。
•OMG只提供标准的详细说明书，并不提供对于标准的实现软件。
但是在一个标准的草案被接纳成为正式标准之前，提交这个草案并被接受的成员必须保证，他们在一年之内将会开发一个服从这个标准的产品。
这样就阻止了没有参照实现的标准。
•OMG鼓励其他的企业或开源组织开发服从OMG标准的产品，并且设法开发强制机制，让不同的软件具有通用性。
•OMG的广泛使用的标准包括UML,MOF，XMI 业务流程建模标记法(BPMN)等。
标准类型：•商业动机元模型™（BMM™）-专为实施EA而设计，其中记录了目标、战略和业务计划，并将这些目标和计划与相关的规则和流程相关联。
•业务流程建模表示法（BPMN™）-通过标准的图形表示法来捕获端到端业务流程，从业务分析人员到系统开发人员，所有业务涉众都可以轻松理解该图形表示法。
igix流程定义采用的技术标准随着信息化时代的到来，企业管理也逐渐向数字化、自动化转型，其中流程管理是企业管理中非常重要的一个方面。
igix作为一款流程管理软件，为了保证流程定义的准确性、可重复性和可维护性，采用了一系列的技术标准。
一、BPMN 2.0BPMN（Business Process Model and Notation）是业务流程建模与表示的标准，它提供了一种统一的流程建模语言，可以帮助企业更好地理解和管理业务流程。
igix流程定义采用BPMN 2.0标准，这是一个国际标准，由OMG（Object Management Group）制定和维护。
BPMN 2.0标准提供了更加丰富的元素和符号，可以更好地表达业务流程，同时也提供了更多的扩展机制，可以满足不同企业的需求。
二、XMLXML（Extensible Markup Language）是一种标记语言，它可以用来描述和传输数据。
igix流程定义使用XML格式存储流程定义信息，这种格式具有良好的可扩展性和可读性，可以方便地进行解析和处理。
同时，XML还可以与其他系统进行数据交换，提高了流程管理的灵活性和互操作性。
三、JSONJSON（JavaScript Object Notation）是一种轻量级的数据交换格式，它基于JavaScript语言的一个子集，具有良好的可读性和可扩展性。
igix流程定义中使用JSON格式存储流程实例信息，这种格式可以方便地进行解析和处理，同时也可以与其他系统进行数据交换。
四、RESTful APIREST（Representational State Transfer）是一种软件架构风格，它使用HTTP协议进行通信，可以方便地进行资源的创建、读取、更新和删除。
igix流程定义提供了RESTful API，可以方便地进行流程管理和操作。
同时，RESTful API还可以与其他系统进行集成，提高了流程管理的灵活性和互操作性。
流程引擎的使用什么是流程引擎流程引擎是一种软件工具，用于管理和执行复杂的业务流程。
它可以帮助组织自动化业务流程，优化工作流程和加强执行效率。
流程引擎使用者可以通过定义、管理和执行流程，实现任务的自动分配、流程控制、任务调度等功能。
流程引擎的优势•灵活性：流程引擎可以根据不同的需求和场景进行定制和扩展，满足组织的特定业务流程需求。
•可视化：通过流程引擎，用户可以以图形化方式定义和管理流程，增强了操作的直观性和易用性。
•自动化：流程引擎可以自动执行流程任务，并根据定义的规则和条件进行流程控制和任务调度，减少人工干预。
•监控和跟踪：流程引擎可以实时监控和跟踪流程的执行状态、进展和效果，方便用户进行管理和优化。
•可扩展性：流程引擎支持接口和插件机制，可以与其他系统进行集成和拓展。
流程引擎的应用场景流程引擎可以应用于各种业务场景，例如：1.审批流程：流程引擎可以帮助组织实现自动化的审批流程，提高审批效率和准确性。
2.订单处理：流程引擎可以自动分配订单任务、提醒处理人员，提高订单处理效率和客户满意度。
3.工作流程管理：流程引擎可以管理和协调组织内部的各种工作流程，提供统一的任务分配和跟踪机制。
4.客户服务：流程引擎可以帮助组织管理客户服务流程，实现客户问题的快速响应和解决。
5.项目管理：流程引擎可以支持项目管理活动，如任务分配、进度跟踪、资源调配等，提高项目执行效率。
流程引擎的基本功能•流程定义：通过流程引擎，用户可以定义和设计流程的各个环节和规则，包括任务节点、条件分支、并发流程等。
•流程执行：流程引擎可以自动执行流程任务，并根据定义的规则和条件进行流程控制和任务调度，实现任务的自动转移和执行。
•任务分配：流程引擎可以根据预设的规则和条件，自动分配任务给指定的人员或角色，减少人工干预，提高任务处理效率。
•任务跟踪：流程引擎可以跟踪任务的执行状态和进展，提供实时的任务监控和管理功能。
•任务通知：流程引擎可以发送任务通知给相关人员，提醒任务的存在和截止时间，保证任务能够及时处理。
BPMN 2.0标准，作为业务流程建模的开放标准，是一种强大且灵活的工具。
它以图形化的方式描绘了业务流程的各个阶段和活动，为业务用户和技术用户提供了一种共同的语言。
通过使用BPMN 2.0的图形符号，企业能够更好地理解和优化其业务流程，提高效率和降低成本。
BPMN 2.0标准以其直观性和易用性而闻名，使得非技术人员也能轻松理解业务流程的逻辑和流程。
这种标准化的表示方法有助于提高业务流程的透明度，加强团队协作，并加速业务创新。
它还能帮助企业发现潜在的瓶颈、浪费和低效环节，进一步优化和改进业务流程。
值得一提的是，BPMN 2.0支持事件驱动的业务流程，使得企业能够更好地应对市场变化和客户需求。
通过捕获、分析和响应各种事件，企业能够更快地调整业务策略，提高应变能力和客户满意度。
除了上述特点外，BPMN 2.0标准还具有广泛的兼容性和可扩展性。
它与多种技术和工具集成良好，可以轻松地与现有的系统和业务流程集成。
同时，它也提供了一系列的可扩展标记和属性，允许企业定制化和适应特定需求的扩展。
总的来说，BPMN 2.0标准是一种重要的业务流程建模工具，为企业提供了高效、灵活和可扩展的业务流程管理解决方案。
通过采用这一标准，企业可以更好地理解和优化业务流程，提高竞争力并实现可持续发展。
第 3 章 BPMN 2.03.1. BPMN 2.0是什么呢？业务流程模型注解（Business Process Modeling Notation - BPMN）是业务流程模型的一种标准图形注解。
这个标准是由对象管理组（Object Management Group - OMG）维护的。
基本上，BPMN规范定义了任务看起来怎样的，哪些结构可以与其他进行连接，等等。
这就意味着意思不会被误解。
标准的早期版本（1.2版以及之前）仅仅限制在模型上，目标是在所有的利益相关者之间形成通用的理解，在文档，讨论和实现业务流程之上。
BPMN标准证明了它自己，现在市场上许多建模工具都使用了BPMN标准中的元素和结构。
实际上，现在的jPDL设计器也使用了 BPMN元素。
BPMN规范的2.0版本，当前已经处于最终阶段了，已经计划不就就会完成，允许添加精确的技术细节在BPMN的图形和元素中，同时制定BPMN元素的执行语法。
通过使用XML语言来指定业务流程的可执行语法， BPMN规范已经演变为业务流程的语言，可以执行在任何兼容BPMN2的流程引擎中，同时依然可以使用强大的图形注解。
3.2. 历史和目标jBPM BPMN2的实现是在jBPM 4.0发布之后在2009年8月，在与社区进行了紧密协作之后启动的。
而后，我们决定了第一个发布版（比如，文档/QA）涉及一部分BPMN2规范，将在jBPM 4.3发布。
我们的目标是建立一个原生BPMN2运行引擎（或者说实现'可执行的BPMN2'）基于流程虚拟机（Process Virtual Machine - PVM）。
注意，这个版本的主要目标是原生可执行，不是图形注解 - 但是我们清楚对于未来的版本是很重要的。
如果用户已经了解了jBPM，就会发现∙配置结构保持不变∙API与已经存在的完全一样或者很类似∙测试BPMN2流程也可以使用常用的java测试框架∙数据库表结构保持不变所以，总体来说，我们的主要目标是保持所有在jBPM上好的事情，加强它们，使用一个标准的流程语言。
《bpmn2.0――业务流程建模标准导论》摘要：一、BPMN 2.0简介1.背景与发展历程2.标准的重要性二、BPMN 2.0基本概念1.业务流程建模2.BPMN 2.0核心元素三、BPMN 2.0图形元素与符号1.流程对象2.流程连接器3.事件4.活动5.决策和分支四、BPMN 2.0的功能与优势1.提高沟通与协作2.促进业务流程优化3.支持自动化和集成五、BPMN 2.0在各行业的应用1.金融行业2.制造行业3.医疗行业4.教育行业六、BPMN 2.0的实践与挑战1.标准化与个性化之间的平衡2.培训与推广3.技术支持与实施七、我国BPMN 2.0的发展前景1.政策支持2.产业应用3.创新能力提升正文：一、BPMN 2.0简介随着企业对业务流程管理的日益重视，业务流程建模标准应运而生。
BPMN（Business Process Modeling Notation）2.0作为一门国际通用的业务流程建模语言，已经在全球范围内得到广泛应用。
本文将从BPMN 2.0的背景与发展历程、标准的重要性等方面进行介绍。
1.背景与发展历程BPMN 2.0起源于上世纪90年代，由BPMI（Business Process Management Initiative）组织发起。
经过多年的发展，BPMN 2.0已于2004年由OMG（Object Management Group）组织正式颁布。
此后，BPMN 2.0逐渐成为业务流程建模的事实标准。
2.标准的重要性BPMN 2.0标准的重要性体现在以下几个方面：（1）提高沟通与协作：BPMN 2.0提供了一套统一的图形化符号，有助于跨部门、跨企业的沟通与协作。
（2）促进业务流程优化：通过对业务流程进行建模、分析和优化，企业可以实现资源的有效配置，提高核心竞争力。
（3）支持自动化和集成：BPMN 2.0模型可以与各种业务流程执行引擎和系统进行无缝对接，实现业务流程的自动化和集成。
BPMN2.0介绍2015年交流目录BPMN2.0概述BPMN2.0基础BPMN2.0体系BPMN2.0实例BPMN2.0概述BPMN2.0的概念内涵BPMN，Business Process Model and Notation，业务流程模型与符号。
BPMN是一套流程建模的标准，主要目标是提供一套被所有业务用户容易理解的符号，支持从创建流程轮廓的业务分析到这些流程的最终实现，直到最终用户的管理监控。
提供了清晰而精准的执行语义来描述元素的操作。
BPMN规范还确保设计为业务流程执行的XML语言（如WS-BPEL），能够用这套以业务为中心的符号所可视化表示。
BPMN2.0的提出机构BPMN2.0规范由OMG组织提出并维护。
业界主流厂商参与制定：IBM、Oracle、SAP等。
BPMN的接受程度被广泛接受，目前全球有70余个产品实现(OMG登记的)。
3发展与历史BPMN的发展历史：最早由BPMI提出，BPMI(The Business Process Management Initiative)开发了一套标准叫业务流程建模符号(Business Process Modeling Notation, BPMN)。
现在由OMG组织负责维护。
2011年一月份发布2.0的最终版。
2.0版本后，BPMN全称变成:Business Process Model and Notation 。
2004年5月BPMN 1.02008年1月BPMN 1.12009年1月BPMN 1.22009年8月BPMN 2.0beta12010年5月BPMN 2.0beta22011年1月B PMN 2.0final2004 2005 2008 2009 2010 2011 BPMI并入OMG目录BPMN2.0概述BPMN2.0基础BPMN2.0体系BPMN2.0实例BPMN基础-信息录入流程BPMN基础-开始事件和结束事件开始事件(Start Event)开始事件标志了一个流程将要开始。
jBPM6与BPMN2.0（JBPM6系列之一）
1、何谓BPMN2.0
BPMN是Business Process Model and Notation的缩写。
我觉得将其翻译为“业务流程模型及其标注”是比较确切的。
BPMN是OMG （Object Management Group 对象管理组织）所发布的规范之一。
小注：OMG在1989年由11家公司（包括IBM、原Sun、微软、苹果、美国航空等）创立。
OMG最初的目的是开发一个分布式面向对象系统的标准。
而如今OMG拥有800多名成员公司，包括计算机产业和软件产业的企业，也包括其他产业的成员。
OMG所广泛使用的标准包括UML,MOF,XMI,BPMN等。
BPMN的最主要目的就在于“如何进行业务流程的标注，可以使得所有的“业务用户”能够轻松阅读和理解”。
所谓业务用户（Business users）其实包含三种类型的用户：业务分析员、业务开发者以及最终用户。
对于业务流程来说，分析员喜欢创建流程的草图，以此进行演练分析；而开发者则更关心流程在技术上的实现；而最终用户则需要管理和监控这些流程。
BPMN的早期版本（BPMN 1.x）仅仅定义了怎样图形化一个业务流程，而目前的BPMN 2.0不仅仅定义了业务流程的图形化标准，还追加了已定义元素的执行语义和流程定义的XML格式化。
在BPMN 2.0中，这种可执行流程（在这里，所谓可执行流程是指可以使用BPMN 2.0规范完整的描绘出流程图的业务流程。
）是由不同类型的节点（nodes）组成的，且节点之间使用顺序流（sequence flows）进行相互连接。
BPMN 2.0规范抽象了三大类型的节点：
Events类型:事件类型的节点用于建模某个特定事件的发生。
BPMN 2.0抽象了三种事件节点：
1)开始事件节点（start event）：用于表示某个流程的开始；
2)结束事件节点（end event）：定义了流程的结束或者其子流程的结束；
3)中间事件节点（intermediate event）：用于表示在某个流程执行期间
可能发生的事情。
Activities类型:此类型节点定义了在某个流程执行期间，需要完成的各种活动。
至于究竟有哪些类型的任务，则依赖于我们试图去建模的活动类型（例如：human task 人工或手工任务、service task 服务任务）以及活动能否被嵌套（使用不同类型的子流程）。
Gateways类型:网关类型的节点用于定义流程的多种路径。
例如：并行网关、选择网关、汇聚网关等等。
下面列出BPMN 2.0定义的所有元素：
1.Flow objects（流对象）
●Events（事件类型）
✓Start Event (None, Conditional, Signal, Message, Timer)
✓End Event (None, Terminate, Error, Escalation, Signal, Message, Compensation)
✓Intermediate Catch Event (Signal, Timer, Conditional, Message)
✓Intermediate Throw Event (None, Signal, Escalation, Message, Compensation)
✓Non-interrupting Boundary Event (Escalation, Signal, Timer, Conditional, Message)
✓Interrupting Boundary Event (Escalation, Error, Signal, Timer, Conditional, Message, Compensation)
●Activities（活动类型）
✓Script Task（脚本任务）
✓Task（通用任务）
✓Service Task（服务型任务）
✓User Task（用户任务）
✓Business Rule Task（业务规则型任务）
✓Manual Task（手工任务）
✓Send Task（发送任务）
✓Receive Task（接收任务）
✓Reusable Sub-Process (Call Activity)（可重复性使用子过程）（调用式子过程）
✓Embedded Sub-Process（嵌入式子过程）
✓Event Sub-Process（事件式子过程）
✓Ad-Hoc Sub-Process（点对点子过程）
✓Data-Object（数据对象）
●Gateways（网关类型）
Diverging（分离网关）
✓Exclusive
✓Inclusive
✓Parallel
✓Event-Based
Converging（汇聚网关）
✓Exclusive
✓Inclusive
✓Parallel
●Lanes（巷道类型）
2.Data（数据对象）
●Java type language
●Process properties
●Embedded Sub-Process properties
●Activity properties
3.Connecting objects（连接对象）
●Sequence flow
2、BPMN 2.0与jBPM6
实际上，BPMN 2.0规范不仅仅只有上述所描述的那么一小点内
容，它还包括了像编排、协作等东西如何进行描述的细节。
不过，jBPM 只关注于：“如何指定可执行流程”的那一部分。
jBPM6能够执行使用BPMN 2.0 XML格式所定义的流程。
这也意味着：如果你使用了BPMN 2.0格式来指定你的可执行业务流程，那么你就可以使用jBPM6所提供的多种工具程序进行业务流程的建模、执行、管理以及监控分析。
jBPM6并未完全实现BPMN 2.0规范中所定义的所有元素及其属性。
它仅实现了BPMN 2.0规范当中所定义的“Common Executable （通用可执行）”子类，并对其中的一些元素及其属性进行了扩展。
3、小例子
上图我们将其取名为“Hello World”流程，这是一个BPMN 2.0流程。
当该流程启动时，它将仅仅输出一个“Hello World”。
如果使用BPMN 2.0 XML格式对其进行描述，那么该流程将变为一个可执行的版本。
描述如下：
为了能够创建BPMN 2.0格式，可以使用如下几种方式：
使用jBPM设计器。
该设计器是一个基于web的开源编辑器，其支持BPMN 2.0格式。
该设计器可以单独下载安装使用，也可以在jbpm控制台中使用（嵌入进了jbpm控制台）。
该设计器允许我们创建、编辑BPMN 2.0流程，然后使用BPMN 2.0格式进行导出（或放进repository（仓库）之中），这样该流程就能被执行；
使用BPMN2 Eclipse 插件，其支持完整的BPMN 2.0规范； 也可以直接手工编写BPMN 2.0 XML文档。
我们可以对照BPMN
2.0 XSD进行语法的检查，或者使用Eclipse插件——
validator进行语法及完整性的检查。
注意：Drools Eclipse 流程编辑器也可以进行符合BPMN 2.0规范的流程编辑（但可能不是完全符合！），不过它仅此支持某几个元素的编辑，因为该编辑器已停止对BPMN 2.0建模的支持。
因此不要使用该编辑器进行编辑。
接下来就该上代码了，如下所示：
首先加载一个BPMN2流程到你自己的知识库（knowledge base）：
然后在执行该流程：。
