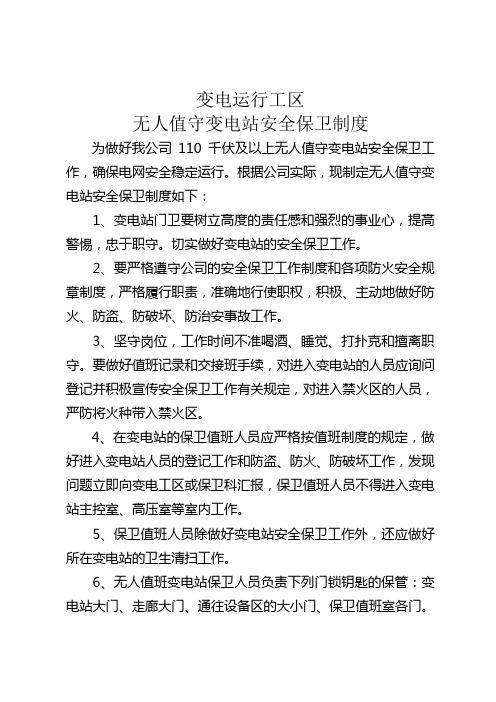

变电运行工区
无人值守变电站安全保卫制度为做好我公司110千伏及以上无人值守变电站安全保卫工作，确保电网安全稳定运行。
根据公司实际，现制定无人值守变电站安全保卫制度如下：
1、变电站门卫要树立高度的责任感和强烈的事业心，提高警惕，忠于职守。
切实做好变电站的安全保卫工作。
2、要严格遵守公司的安全保卫工作制度和各项防火安全规章制度，严格履行职责，准确地行使职权，积极、主动地做好防火、防盗、防破坏、防治安事故工作。
3、坚守岗位，工作时间不准喝酒、睡觉、打扑克和擅离职守。
要做好值班记录和交接班手续，对进入变电站的人员应询问登记并积极宣传安全保卫工作有关规定，对进入禁火区的人员，严防将火种带入禁火区。
4、在变电站的保卫值班人员应严格按值班制度的规定，做好进入变电站人员的登记工作和防盗、防火、防破坏工作，发现问题立即向变电工区或保卫科汇报，保卫值班人员不得进入变电站主控室、高压室等室内工作。
5、保卫值班人员除做好变电站安全保卫工作外，还应做好所在变电站的卫生清扫工作。
6、无人值班变电站保卫人员负责下列门锁钥匙的保管：变电站大门、走廊大门、通往设备区的大小门、保卫值班室各门。
7、保卫值班室内物品、所保管各门钥匙均应实行定置管理，不得转借他人使用。
8、保卫值班人员每月必须保持所分工卫生区域的清洁，做好巡逻工作，严禁任何非检修、巡视、操作人员进入变电站。
9、保卫值班人员在任何情况下不得触动任何高低压设备，任何人不得安排其做变电设备的检修、操作、巡视工作。
10、对进入禁火区的机动车辆要带防火帽，加强防火管理。
11、对重点部位要定时进行巡逻检查，发现问题应采取果断措施，及时处理和报告有关领导。
110KV变电站知识介绍（2014）一、变电站概述110KV变电站是电力系统中至关重要的组成部分，主要负责将高压电能转换为适合用户使用的低压电能。
2014年，我国110KV变电站技术已日臻成熟，为保障国民经济持续发展提供了有力支撑。
下面，让我们一起来了解110KV变电站的相关知识。
二、110KV变电站的主要构成1. 高压开关设备：高压开关设备是变电站的核心部分，主要负责对高压线路进行开合、控制和保护。
2014年，我国高压开关设备已实现国产化，性能稳定可靠。
2. 变压器：变压器是变电站的灵魂，负责将高压电能降压至适合用户使用的电压。
2014年，我国变压器制造技术达到国际先进水平，具备较强的市场竞争力。
3. 低压配电装置：低压配电装置主要负责将变压器输出的低压电能分配至各个用电区域。
2014年，我国低压配电装置品种繁多，满足不同用户需求。
4. 继电保护装置：继电保护装置是变电站安全运行的保障，它能实时监测电网运行状态，发现异常情况及时切除故障部分，确保电网稳定。
2014年，我国继电保护技术取得了显著成果。
5. 自动化设备：随着自动化技术的不断发展，110KV变电站逐步实现智能化、无人值守。
2014年，我国变电站自动化设备水平不断提升，为电力系统安全、高效运行提供了有力保障。
三、110KV变电站运行原理1. 高压侧进线：高压线路将电能输送至变电站，通过高压开关设备接入变电站。
2. 变压器降压：高压电能通过变压器降压，转换为适合用户使用的低压电能。
3. 低压侧出线：低压电能通过低压配电装置分配至各个用电区域。
4. 继电保护：实时监测电网运行状态，发现异常情况及时切除故障部分。
5. 自动化控制：通过自动化设备实现变电站运行状态的实时监控、远程操作等功能。
四、110KV变电站的技术特点1. 高可靠性：2014年的110KV变电站采用了先进的高压开关设备和技术，确保了电力系统的可靠运行。
这些设备能够在极端天气和复杂环境下稳定工作，大大降低了故障率。
一、编制目的为保障无人值守系统在发生突发事件时的正常运行，提高应急处置能力，确保人员安全和设备设施的安全，特制定本应急预案。
二、适用范围本预案适用于无人值守系统在运行过程中发生的各类突发事件，包括但不限于自然灾害、设备故障、人为破坏、网络安全攻击等。
三、组织机构及职责1. 应急指挥部成立应急指挥部，负责组织、协调、指挥应急处置工作。
应急指挥部下设以下几个小组：（1）现场指挥小组：负责现场应急处置工作的组织、协调和指挥。
（2）抢险救援小组：负责现场抢险救援工作的组织实施。
（3）信息联络小组：负责收集、汇总、上报应急处置信息。
（4）后勤保障小组：负责应急处置所需的物资、装备、人员等后勤保障工作。
2. 应急指挥部职责（1）制定应急处置方案，明确各部门、各小组的职责。
（2）组织应急演练，提高应急处置能力。
（3）协调各部门、各小组开展应急处置工作。
（4）及时上报应急处置情况，确保信息畅通。
四、应急处置流程1. 紧急情况发现（1）现场人员发现紧急情况后，立即向应急指挥部报告。
（2）应急指挥部接到报告后，立即启动应急预案，组织应急处置工作。
2. 现场处置（1）现场指挥小组根据紧急情况，制定现场应急处置方案。
（2）抢险救援小组按照现场应急处置方案，组织实施抢险救援工作。
3. 信息上报（1）信息联络小组及时收集、汇总、上报应急处置信息。
（2）应急指挥部根据信息上报情况，调整应急处置措施。
4. 后勤保障（1）后勤保障小组根据应急处置需求，提供物资、装备、人员等后勤保障。
（2）确保应急处置工作顺利进行。
五、应急处置措施1. 自然灾害（1）加强气象预警，密切关注灾害发展情况。
（2）采取预防措施，如加固设备、撤离人员等。
（3）灾害发生后，立即启动应急预案，组织抢险救援。
2. 设备故障（1）及时发现设备故障，立即通知相关部门。
（2）采取应急措施，确保设备正常运行。
（3）故障排除后，进行全面检查，防止类似问题再次发生。
3. 人为破坏（1）加强现场巡逻，提高警惕，防止人为破坏。
110KV变电站设计文献综述摘要: 随着工业时代的发展，电力已成为人类历史发展的主要动力资源。
要科学合理的驾驭电力必须从电力工程的设计原则和方法上理解和掌握其精髓，提高电力系统的安全可靠性和运行效率，从而达到降低生产成本提高经济效益的目的。
变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
目前，国内110kv及以下中低压变电所的主接线为了安全、可靠起见多选单母线接线。
另外，合理的选择各种一次设备也能够提高变电所的安全系数及其经济性。
关键词: 变电所；安全；可靠；经济The 110KV Substation Design LiteratureReviewAbstract:With the development of the industrial era, power has become the main driving force of the development of resources in the history of mankind. It must be scientific and rational manage electricity from the power engineering design principles and methods to understand and grasp its essence so to improve the safety and reliability of the power system and operating efficiency, reduce production costs so as to achieve the purpose of improving economic efficiency. The substation is an important part of the power system and it directly affects the security and economic operation of the electricity system as a whole, so it is the contact intermediate links of power plants and the user. It plays the role of the transformation and distribution of electric energy. At present, domestic of 110kv and following in the low-voltage substation, the main wiring for safety, reliability sake of multi-menu Busbar. In addition, a reasonable choice of a variety of primary equipment can improve the safety factor of the economy of the substation.Keywords: substations; safety; reliable; economic0 前言变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
应用科技探讨110kV及以上变电站无人值守管理模式存在的问题覃美世(广西电网公司百色供电局，广西百色533000)脯要】¨oI(v及以上变电站无人值班是电网发展的必然趋势，但是从有人值班管理模式到无人值班管理模式的转变。
不是一蹴而就，需要根据实际情况循序渐进，更需要充实训练有素的高素质人员，利用科学手段，先进的设备，互相协调，将变电站原有的管理职能以集中式的管理办法完成，以达到减．^增效的目的。
I关键词I变电站；无人管理；运行管理模式实施变电站的无人值班工作，是电力企业转换机制，改革挖潜，实现减^增效，提高劳动生产率的有效趟至，是电力企业适应社会主义市场经济体制的需要，是电力行业建立现代企业制度的内在要求。
111O kV及以上无人值班站运行管理的监控问题1．I监控系统、远动工作站运行的可靠性不高从表面上看，变电站自动化系统所用的核心设备都与国际的先进水平相近，但是，变电站自动化系统并不是一个独立的装置，只有从值班员直接面对的工作站软件到所监控的变电站一次、二次设备之间的所有环节都台酬嘲目、稳定地工作，才能保证整套系统的正常运转。
由于采集的遥信点繁多，各装置间网络通讯不稳定，远动系统经常发生误发信号、通讯中断等异常，例如”O kV某变从2006年11月投产以来，先后发生各类测控装置通讯中断、装置异常20多次，接地刀闸无故频繁劐立匕千次等，使得值班^员对监控系统的可靠性产生怀疑；而且，在变电站投入运行后，自动化设备检修后的验收也比较困难，这些都制约了变电站自动化系统的应用，使其难以进一步发挥更大的作用。
所以不仅要从选设备和投产验收时把关，还要在产品生产、安装滞式阶段就介入，进行中间阶段的验收，确保施工质量的可靠。
12信息采集规苑问题虽然，无人值班变电站信息采集要求规范化，但在规范的执行上存在一定的偏差，特别是在技改后的变电站，由于存在不同的设计单位、不同的施工单位，信息采集的规范性、准确性困难更大。
某市110kV中心变电所电气一次部分初步设计XX工业高等专科学校毕业设计（论文）题目某市110kV中心变电所电气一次部分初步设计系别电气工程系专业班级姓名学号指导教师（职称）（副教授）日期 2012年 2 月29 日110kV降压变电站电气部分一次设计XX工业高等专科学校毕业设计（论文）任务书注：本任务书要求一式两份，一份打印稿交教研室，一份电子稿交系办。
附页：110kV一次降压变电所技术设计技术参数与条件一、给定参数1．设计变电所建在城西2KM 处，建成后，除向周围地区负荷供电外，还输送部分系统的交换功率。
2．系统电源情况如下：综合小水电：S∑=24MVA ，L1= 20KM ，35kV 双回送入变电所，丰水期满发电，枯水期只发三分之一容量，近区用电及站用电占发电容量的10% ，最大运行方式时的综合电抗折算至S J=100MVA 时，X J*=3 。
本市火电厂：发电机两台，Pe=5MW ，cos Фe=0.8 ，X d″=0.18, 经一台双绕组变压器SL7—12500kVA ，6.3kV/35kV ，Ud%=8 ，L2= 5KM 用架空线输入变电所，其厂用电占5%，近区用电占15% 。
省电网：由西南方向经110kV ，L3= 65KM 的输电线路与变电所相连，对本市的发供电起综合平衡作用。
3．变电所最大负荷利用小时数TMAX=6000h, 同时率取0.9。
4．10kV 用户负荷资料如下表所示：变电所建成后第五年总负荷增加到30.6MW ，建成后第十年总负荷增加到49.3MW。
5．变电所自用负荷以2 台100kVA 考虑。
6．气象及地质条件：设计变电所地处半丘陵区，无污染影响，年最高温度40 度，最热月平均温度34 度，年最低温度40 度，最热地下0.8M 处土壤平均温度30.4 度，海拔高度为50M 。
二、变电所的地理位置图摘要变电所作为电力系统中的重要组成部分，直接影响整个电力系统的安全与经济运行。
一、预案概述1. 编号：XXXXX2. 名称：无人值守场所应急预案3. 适用范围：适用于本场所无人值守期间可能发生的各类突发事件和事故。
4. 制定目的：为保障无人值守场所的安全稳定，提高应急处置能力，确保人员生命财产安全，制定本预案。
二、组织机构与职责1. 应急指挥部（1）指挥长：由场所负责人担任。
（2）副指挥长：由相关部门负责人担任。
（3）成员：各部门负责人及应急管理人员。
2. 应急指挥部职责（1）组织制定和修订应急预案；（2）指挥协调应急处置工作；（3）向上级报告应急处置情况；（4）对应急工作进行总结和评估。
3. 各部门职责（1）安全管理部门：负责组织制定应急预案，开展应急演练，提供应急物资和设备；（2）设施设备管理部门：负责设施设备的日常维护，确保设备正常运行；（3）保卫部门：负责场所的安全巡逻，防止非法侵入和事故发生；（4）信息部门：负责应急信息的收集、整理和报送；（5）其他相关部门：根据实际情况，协助应急指挥部开展应急处置工作。
三、应急响应程序1. 信息报告（1）发现突发事件或事故，立即向应急指挥部报告；（2）应急指挥部接到报告后，立即启动应急预案；（3）应急指挥部向上级报告应急处置情况。
2. 应急处置（1）现场处置：应急指挥部根据事故情况，组织相关人员开展现场处置；（2）应急处置：各部门按照职责分工，开展应急处置工作；（3）应急保障：提供应急物资、设备、人员等保障。
3. 应急结束（1）应急处置结束后，应急指挥部组织评估应急处置效果；（2）应急指挥部向相关部门和上级报告应急处置情况；（3）恢复正常生产秩序。
四、应急保障措施1. 应急物资储备：应急指挥部根据实际情况，制定应急物资储备计划，确保应急物资的供应；2. 应急设备保障：确保应急设备完好，随时投入使用；3. 应急人员培训：定期组织应急人员进行培训，提高应急处置能力；4. 应急演练：定期开展应急演练，检验应急预案的可行性和应急人员的应急处置能力。
浅析110kv无人无人值守变电站的抗干扰措施摘要：笔者根据自己多年对旧站的改造和新站的安装经验,分析电磁干扰的起因及其危害,提出在实践中抑制各种电磁干扰的具体措施，仅供参考。
关键词：无人值守变电站；抗干扰；微机保护；电磁干扰abstract: according to the level of many years old station and transformation of the installation of new experience, analysis of the cause of the electromagnetic interference and its harm, put forward in practice of electromagnetic interference suppression of the specific measures, only supplies the reference.keywords: the unattended substation; anti-interference; microcomputer protection; electromagnetic interference 中图分类号：g623.58文献标识码：a 文章编号：0 前言随着计算机技术的飞速发展,新安装的110kv变电站均使用了微机保护及综合自动化装置。
而一些旧的110kv变电站,为适应无人值守的需要,也进行了保护装置改造更换。
目前已投入运行的110kv无人值守变电站,微机保护及自动化装置。
本文分析了各种电磁干扰产生的原因及其危害。
针对运行的实际情况,提出了具体的抗干扰措施,诸如各种接地处理、屏蔽和隔离、滤波、旁路等。
实践证明这些方法与措施是行之有效的,基本解决了运行中的微机保护及自动化装置的抗干扰问题。
1电磁干扰产生的原因1. 1高压隔离开关和断路器的操作。
无人值守变电站运维管理规定通用制度题库一、填空题1、变电运维班负责贯彻执行上级各项（ ）、技术标准和（ ）。
2、运维班值班方式应满足（ ）和应急工作的需要，运维班（ ）小时应有人应急值班。
3、运维班运维人员与调控部门业务联系（包括操作联系、开收工、异常和故障处理等）均应（ ）并做好（ ）。
4、运维人员应按照交接班制度的规定进行（ ）。
未办完交接手续之前，不得（ ）。
5、交班负责人按交接班内容向接班人员交待情况，接班人员确认无误后，由交接班（ ）后，交接班工作方告结束。
6、运维分析分为（ ）和（ ），主要是针对设备运行、操作和异常情况及运维人员规章制度执行情况进行分析，找出薄弱环节，制订防范措施，提高运维工作质量和运维管理水平。
7、对于不具备可靠的（ ）和（ ）的设备，应适当增加巡视次数。
8、熄灯巡视指夜间熄灯开展的巡视，重点检查设备有无电晕、（ ），接头有无过热现象。
9、运维班接到工作票后，应根据工作任务和无人值守变电站（ ），认真审核工作票上所填（ ）是否正确、完善并符合现场条件。
10、危急缺陷处理时限不超过（ ）小时；严重缺陷处理时限一般不超过（ ）周，最多不超过1个月，消除前须加强监视。
11、运维班应结合实际工作情况，每半年至少组织开展1次（ ），并做好（ ），提高事故情况下的应急处置能力。
12、在每年汛前应对防汛设备进行全面的（ ）、（），确保处于完好状态。
13、每月应检查（ ）落实情况，发现问题及时（ ）并做好记录。
14、高压电气设备都应安装完善的防误操作闭锁装置。
防误操作闭锁装置不得随意（ ），停用防误操作闭锁装置应经本单位分管生产领导批准。
15、无单独巡视设备资格的人员到无人值守变电站（ ），应在运维人员的陪同下方可进入（ ）。
16、运维记录台帐的填写应（ ）、准确和（ ），便于查询。
17、雨季来临前对可能积水的地下室、电缆沟、（ ）及场区的排水设施进行全面检查和疏通，做好防进水和排水措施；18、当操作发生疑问时，应立即（ ），并向发令人汇报。
论文原创性声明本人郑重声明：本人所呈交的本科毕业论文《110kV降压变电站电气一次部分设计》，是本人在导师的指导下独立进行研究工作所取得的成果。
论文中引用他人的文献、资料均已明确注出，论文中的结论和结果为本人独立完成，不包含他人成果及使用过的材料。
对论文的完成提供过帮助的有关人员已在文中说明并致以谢意。
本人所呈交的本科毕业论文没有违反学术道德和学术规范，没有侵权行为，并愿意承担由此而产生的法律责任和法律后果。
论文作者（签字）：日期：2012 年8月1日摘要随着电力体制改革的进一步深化，电网建设得到了迅速发展，为了适应市场机制，提高经济效益，促进电网安全稳定运行，越来越多的变电站实现了无人值班。
实践表明，无人值班方式增强了设备可靠性，简化了生产管理环节，降低了电力建设造价，推动了供电网络运行科学化管理。
因此，变电站实行无人值班已成为电网发展的必然趋势。
本设计为110kV变电站电气一次部分初步设计，采用无人值班管理模式和综合自动化控制方式。
设计中一次部分严格按照无人值班变电站设计规程的规定进行设计。
该变电站装设两台主变压器，站内电气主接线分110kV、35kV和10kV三个电压等级，110kV、35kV和10kV接线都采用单母线分段接线方式。
本设计正文分设计说明书和设计计算书两个部分。
设计说明书包括概述、电气主接线方案的比较和确定、变压器选择、短路电流计算说明、电气设备及导线选择。
设计计算书包括短路电流计算、电气设备选择及校验。
关键词：110kV变电站；电气主接线；电气设备目录绪论 (3)一、设计说明书 (4)（一）设计原始资料 (4)（二）变电站设计的原则和要求 (6)（三）电气主接线设计 (7)（四）变压器选择 (16)（五）短路电流计算 (19)（六）导体和电气设备选择说明 (22)（七）配电装置与电气总平面设计 (28)二、计算书.................................. 错误！未定义书签。
（一）主变压器容量计算及选择.. (33)（二）短路电流的计算 (34)（三）高压电气设备的选择与校验 (41)三、结论 (58)致谢 (59)参考文献 (60)绪论纵观今年社会和经济发展，一个国家的电气化程度，成了衡量其国民经济发展水平和社会现代化水平高低的重要标志之一。
我国电力工业取得了突飞猛进的发展，但离国民经济发展的要求仍然有很大的距离，电力发展水平和电气化程度仍然很低便是目前存在的主要问题之一。
随着人民生活水平提高，对电力的依赖程度将更高，对电力供应的数量和品质也将提出更大、更高的要求，因此改进原有设备或建立一批如本设计中所述的110kV变电站便十分重要。
在110kV降压变电站设计中，主要内容是电气设备的选择。
在设备的选择中，首先应符合技术要求，并结合近些年设备选择使用经验规范，淘汰规格较不优良的设备型号，从技术和经济两方面选择适合的设备。
本论文主论部分主要包括设计说明书和设计计算书两方面。
其中设计说明书中主要说明了电气主接线形式，必要的短路计算原则，所选主变压器、母线、断路器、隔离开关、避雷器等电气设备选择型号。
设计计算书针对说明书中短路计算和设备选择校验方面，进行必要的详细计算。
一、设计说明书（一）设计原始资料1、待建站的基本情况（1）建站目的根据某地区电力系统的发展和负荷增长的需要，拟建一个110kV变电站，向该地区35kV和10kV用户供电。
（2）站区自然条件2.1变电站地处坡地。
2.2土壤电阻率ρ=1.79*10000Ω/cm2。
2.3温度最高平均气温+33℃，年最高气温40℃，土壤温度+15℃。
2.4海拔1500m。
2.5污染程度：轻级。
2.6年雷暴日数：40日/年。
2.7无霜期在270天以上，多年平均降水量1100～1500毫米。
（3）变电站规模和电力系统情况3.1变电站性质：110kV变电站。
3.2变电站土建面积：62×69.7mm2。
3.3系统供电到110kV母线上，35kV，10kV侧无电源，系统阻抗归算到110kV 侧母线上U b=U av,S b=100MV A，系统110kV侧时X110max=0.0765；X110min=0.162。
3.4 110kV最终两回进线四回出线。
每回出线输送容量为45MV A，本期工程2回进线，2回出线。
3.5 35kV侧最终6回出线，本期4回，备用2回，备用回路总负荷为16MW，荷其中两回为双回路供杆输T max=4500小时，负荷同时率为0.85。
3.6 10kV出线12回，本期8回，备用4回，T max=4500 小时，负荷同时率0.85，最小负荷为最大负荷的70%，备用总负荷12MW,COSϕ=0.85。
3.7 根据当地电力系统情况和远景规划，负荷增长率为2%，35kV和10kV负荷的具体参数如表1.1所示。
表1.135k V和10k V负荷具体参数表电压等级回路名称近期最大负荷（MW）功率因数cosφ回路数线路长度（km）供电方式35KV 1# 8 0.85 1 25 双回共杆2# 10 0.85 1 25 双回共杆3# 8 0.85 1 23 单回架空4# 10 0.85 1 19 单回架空10KV 1＃ 3 0.85 1 5 电缆2＃ 4 0.85 1 4 电缆3＃ 2 0.80 1 6 电缆4＃ 3 0.80 1 5 电缆5＃ 3 0.85 1 3 电缆6＃ 2 0.80 1 7 电缆7＃ 4 0.80 1 6 电缆8＃ 2 0.85 1 8 电缆2、设计任务（1）变电站电气主接线的设计。
（2）主变压器的选择。
（3）短路电流计算。
（4）主要电气设备选择与校验。
（5）配电装置及总平面设计。
1、设计原则（二）变电站设计的原则和要求无人值班变电站的设计应以地区电网规划及调度自动化规划为基础，以变电站的性质、规模及调度管理模式为依据进行，并遵循以下原则：（1）应结合本地区电网规划，电网调度自动化规划和通信规划，根据电网的结构，变电站的地理环境、交通、消防条件、站地区域社会经济环境等情况，因地制宜的确定满足电网要求的设计方案。
（2）除按电网规划中所规定的变电站在电网中的地位和作用考虑其控制方式外，其与电网的配合，继电保护及安全自动装置的配合等均应能满足变电站投运后运行方式的要求。
应按建成后就实现无人值班管理方式进行设计，原则上不考虑有人值班或少人值班的过渡措施。
（3）在变电站自动化技术装备上要坚持安全、可靠、经济、适用。
正确处理近期建设与远期发展的关系，做到远近结合。
（4）应坚持节约用地，减少建筑面积，要达到既降低建设造价，又能满足电网安全运行的目的。
2、设计要求在实际设计中，应达到以下要求：（1）对一、二次设备及土建应进行必要的简化，取消不必要的设施，简化变电站操作，以减少变电站的用地，降低事故几率和降低变电站的造价。
（2）应选用可靠性高，维护工作量少的设备。
（3）应考虑在无人值班条件下的某些特殊要求，如防火、防盗、保安电源等。
（4）应满足无人值班变电站的某些运行要求，如备用电源自动投入，无功功率和电压的调节等，在变电站设计中应尽量考虑由变电站的自动装置完成。
（5）应考虑提高控制系统的可靠性，增强变电站自动化系统处理故障能力和自动化系统自身管理能力。
（6）特别要正确处理近期建设与远期发展的关系，应根据工程的5～10[]6年（及以上）发展规划进行设计。
在控制方式上尽量做到一步到位，并要考虑有扩建的可能性。
（7）建设标准应根据本地区电网的实际和国家的经济政策，综合考虑需要和可能，标准既不要过底影响运行，又不要过高，脱离经济实力。
坚持中等适用的原则。
（8）应考虑其通信方面的特殊性，如远动通道的可靠性要高于有人值班变电站，可不专门装设调度电话，仅设置用于维护，检修的电话通信。
（三）电气主接线设计1、电气主接线的设计原则和要求变电所电气主接线系指变电所的变压器，输电线路怎样和电力系统相连接，从而完成输配电任务。
变电所的主接线是电力系统接线组成的一个重要组成部分。
主接线的确定，对电力系统的安全、稳定、灵活、经济运行以及变电所电气设备的选择、配电装置的布置、继电保护和控制方法的拟定将会产生直接的影响。
（1）主接线的设计原则1.1考虑变电所在电力系统中的地位和作用变电所在电力系统中的地位和作用是决定主接线的主要因素。
不论是枢纽变电所、地区变电所、终端变电所、企业变电所还是分支变电所，由于在电力系统中的地位和作用不同，对主接线的可靠性、灵活性、经济性的要求也不同。
1.2考虑近期和远期的发展规模变电所主接线设计应根据5～10年电力系统发展规划进行。
应根据负荷的大小和分布、负荷增长速度以及地区网络情况和潮流分布，并分析各种可能的运行方式来确定主接线的形式以及所连接的电源数和出线回数。
1.3考虑负荷的重要性和分级和出线回数多少对主接线的影响对一级负荷，必须有两个独立电源供电，且当一个电源失去后，应保证全部一级负荷不间断供电；对二级负荷，一般要有两个电源供电，且当一个电源失去后，能保证大部分二级负荷供电。
三级负荷一般只需一个电源供电。
1.4考虑主变台数对主接线的影响变电所主变的容量和台数，对变电所主接线的选择将产生直接的影响。
通常对大型变电所，由于其传输容量大，对供电可靠性要求高，因此对主接线的可靠性、灵活性的要求也比较高。
而容量小的变电所，其传输容量小，对主接线的可靠性、灵活性要求低。
1.5考虑备用容量的有无和大小对主接线的影响发、送、变的备用容量是为了保证可靠的供电，适应负荷突增、设备检修、故障停运情况下的应急要求。
电器主接线的设计要根据备用容量的有无而有所不同。
例如，当断路器或母线检修时，是否允许线路、变压器停运；当线路故障时允许切除线路、变压器的数量等，都直接影响主接线的形式。
（2）主接线设计的基本要求根据《GB50059-1992》、《DL/T5031-1999》中有关规定：“变电所的电气主接线应根据该变电所在电力系统中的地位，变电所的规划容量、负荷性质、线路、变压器连接元件总数、设备特点等条件确定。
并综合考虑供电可靠、运行灵活、操作检修方便、投资节约和便于过渡或扩建等要求”。
2.1可靠性所谓可靠性是指主接线能可靠的运行工作，以保证对用户不间断供电。
衡量可靠性的客观标准是运行实践，经过长期运行实践的考验，对以往所采用的主接线，优先采用。
主接线的可靠性是它的各组成元件，包括一、二次设备部分在运行中可靠性的综合。
同时，可靠性不是绝对的而是相对的。
可能一种主接线对某些变电所是可靠的，而对另一些变电所可能就不是可靠的。
评价主接线方式可靠的标志是：①断路器检修时是否影响供电。
②线路、断路器、母线故障和检修时，停运线路的回数和停运时间的长短，以及能否保证对重要用户的供电。
