第二章信号机安装作业指导书1.适用范围本作业指导书适用于信号工程信号机施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定安全确保措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所设计的各种外部技术数据收集。
租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求信号机及标志牌的设置应符合设计要求，设在列车运行方向的左侧或其所属线路的中心线上空，需设于右侧时，必须按照《铁路技术管理规程》的规定执行。
信号机或标志牌的设置位置和显示方向，应确保从列车上不至于误认为是邻线的信号机或标志牌。
营业线施工时，新设尚未启用的信号机应装设信号机无效标，或将机构向所属线路外侧扭转90度，关严机构门，并应熄灭灯光。
新设信号机调试时，应封堵灯光。
4.施工程序与工艺流程为了确保工期，信号工程各工序采取平行与流水相结合的办法进行施工，工序间采取合理的搭接，施工程序如下：施工准备一挖机柱坑（营业线采用人工开挖）一立信号机柱一安装信号机构一配线一机构和梯子涂漆一调试为确保施工质量和施工进度的顺利进行,常规部分的施工方法，选择已成熟的施工工法、施工工艺进行组织施工：采用新技术、新工艺、新设备部分的施工，参照新设备提供商提供的安装规范，制定相应的施工方法和施工工艺，满足工程的施工需要。
5.施工要求信号机的安装5.1一般规定5.1.1安装位置符合限界要求（见表5.1.1 5.12）。
高柱色灯信号机建筑接近限界单位（mm）表5.1.1（mm） 5.1.25.1.2信号机处的钢轨绝缘应与信号机在同一坐标处安装，当不能设在同一坐标时，出站（含出站兼调车）信号机处的钢轨绝缘可装在信号显示前方1米或后6.5米范闱内，进站及调车信号机处的钢轨绝缘应设在信号机前后1米范围内。
铁道信号工程施工作业指导书-室内施工1．适用范围本作业指导书适用于信号工程室内施工。
2．作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定安全确保措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。
租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3．技术要求室内设备安装前，应进行数量清点和外观检查，设备应完好，无损坏，零部件及配套产品技术说明书，合格证、检测报告等齐全。
对设备进行电气特性检查测试，各项指标应符合国家和铁路行业现行有关标准。
4．施工程序与工艺流程为了确保工期，信号工程各工序采取平行与流水相结合的办法进行施工，工序间采取合理的搭接，施工程序如下：施工准备→安装控制台→安装分线柜→安装各种机柜→安装电源屏→电缆引入→室内配线→导通配线→调试→试运行测试和验收。
为确保施工质量和施工进度的顺利进行，常规部分的施工方法，选择已成熟的施工工法、施工工艺进行组织施工；采用新技术、新工艺、新设备部分的施工，参照新设备提供商提供的安装规范，制定相应的施工方法和施工工艺，满足工程的施工需要。
5．施工要求室内工程工艺要求5.1 一般规定5.1.1 室内使用的电源线及架间配线，严格按设计文件规定截面积布线并采用阻燃型聚乙烯多股塑料铜芯线。
5.1.225H Z轨道电路的防护盒两线头应分开上，硒片保留原焊片，防护盒线头绕环，以便区别。
5.1.3 分线盘、组合架主线把采用槽筒，槽筒出线线把须整齐分线后绑扎，出线口防护。
5.1.4 分线柜电缆和软线分别绑竖把，发送线、接收线分别布放在左右线槽（外侧）分别绑把；留足2～3个线头余量，端子铭牌应用塑料铭牌。
5.1.5 室内各种铭牌必须使用专用厂家生产的，包括“排架牌”、“组合名称及位置牌”，继电器铭牌（前面挂，后面用铭牌固定端子上）。
哈罗铁路施工作业指导书信号工程篇第1单元：信号工程施工作业指导书第7部分：信号机施工作业1范围适用于信号机施工作业。
2作业准备2.1准备工作安排确定信号机位置，勘测搬运机柱路线，检查器具齐全、完好，配足人力。
2.2作业人员安排矮型信号机作业作业程序人员要求备注位置复测技术人员，工班长基础检查信号工1人挖坑埋设基础信号工1人，劳务工3人安装机构防护人员1人，信号工1人，劳务工2人配线、安装内套信号工1人导通试验技术人员2人，信号工2人基础培土及涂刷油漆信号工1人，防护人员1人，劳务工1人高柱信号机作业作业程序人员要求位置复测技术人员，信号工1人机柱搬运按每人负荷不大于50kg组织劳力挖坑信号工1人，劳务工1人立机柱指挥员1人、防护人员2人、技术人员1人，按机柱长度组织劳力，10m以下9人，10m以上12人吊装机构信号工2人，劳务工2人安装梯子信号工1人，劳务工1人机构穿配线信号工2人安装信号机内套信号工1人导通试验技术人员2人，信号工1人机柱封顶、基础培土及涂刷油漆信号工1人，劳务工1人2.3工器具一览表安装矮型信号机所需工器具序号号名称规格单位数量备注1镐、锨、杠子、抬筐把各12小工具套 13防护旗红、黄面各14钢卷尺5m 个 15无效标个若干6对讲机部 2 参考7水平尺只 1安装高柱信号机所需工器具序号号名称规格单位数量备注1镐、锨、杠子、抬筐把各1 2大扳手450mm 把 2 3小工具套 1 4防护旗红、黄面各1 5钢卷尺5m 个 1 6皮尺50m 个 1 7无效标个若干8对讲机部 49滑板、滑轮、叉杆、立杆机、弯管滑轮个各110手锤、钢钎、大锤把各111大绳20m 根 312地排车辆 113捣固锤只 114长柄铲把 115铅坠只 12.4防护图营业线立高柱信号机柱，施工信号楼内应设驻站联络员，施工处应设安全防护人员。
如图7.2-1所示。
信号楼5050图示 ：对讲机防护绳防护旗图7.2-13 作业流程图基础培土及涂刷油漆导通试验 立机柱安装内套、配线挖坑埋设基础安装线把及变压器安装机构机构穿配线检查、搬运机柱安装梯子挖机拄坑吊装机构配线、安装内套内套预配 基础检查矮型信号机 高柱信号机4作业程序及工艺标准4.1技术要求4.1.1信号机显示要求1.进站、通过、接近、遮断信号机，不得少于1000m；2.高柱出站、高柱进路信号机,不得少于800m；3.预告、驼峰、驼峰辅助信号机，不得少于400m；4.调车、矮型出站、矮型进路、复示信号机、容许、引导信号机以及各种表示器，不得少于200m；5.在地形、地物影响视线的地方，进站、通过、接近、预告、遮断信号机的显示距离，在最坏条件下，不得少于200m。
信号施工技术作业指导书为了规范和统一信号施工作业标准，提高工程施工质量，除按与电务段签订的《施工标准协议》及《铁路信号施工规范》（10206--99）、《铁路信号工程施工质量验收标准》（TB10419--2003）的有关施工工艺要求施工外，对沪杭线施工提出以下施工作业要点。
一、通则1、信号工程必须按照批准的设计文件、书面信号交底和有关通知要求进行施工。
2、项目部技术主管应核对设计文件，发现问题及时与设计院及项目部工程部联系解决，如需变更按萧甬指的变更设计处理办法执行。
3、信号工程应按规定对主要设备和器材的电气、机械性能进行测试，并作好记录。
4、所有侧面KZ电源配线为红色线、KF电源配线的颜色为黑色线。
配线时需用粗细合适的塑料套管，套管用打号机打号，套管上应正确标注有效的相应端子号，端子号书写字迹应清晰、工整，并能永久保留。
5、信号设备应作标记化处理，所有标记的内容应清晰、明了、准确，同一地点的标记化铭牌或书写的文字应规范、整齐、统一。
标记化铭牌应固定于相应设备或器材附近相对固定的物体上，不宜直接固定于所属的设备或器材上，避免因设备或器材的更换导致铭牌丢失。
6、取消信号熔丝，改用南非开关（断路器）。
7、施工中的安全工作，应遵循铁道部和上海铁路局现行的有关施工安全规则、产品技术文件的安全规定及公司有关施工安全的要求。
8、信号工程应积极开展文明施工，对重点、难点工程开展QC攻关。
9、ZPW--2000型自闭施工工艺另行提供。
10、本指导书解释权属中铁二十四局沪杭电化项目部工程部。
二、信号机1、高柱信号机应考虑预留200mm的下沉量，梯子安装第一个卡箍距杆顶400 mm，然后依次固定下面各卡箍和支架，安装好后，正面看应与机柱中心平行，侧面看各支架应水平，梯子不弯曲，拧紧各部螺栓，埋好梯子基础。
2、矮柱信号机安装，基础顶面距钢轨顶面250～300 mm，机构中心距所属线路中心2029 mm，基础安装垂直，不倾斜。
铁路信号与通信设备操作与维护作业指导书第1章铁路信号与通信设备概述 (4)1.1 铁路信号设备简介 (4)1.2 铁路通信设备简介 (4)1.3 信号与通信设备在铁路运输中的作用 (5)第2章铁路信号设备操作 (5)2.1 信号设备操作基本要求 (5)2.1.1 操作人员资质要求 (5)2.1.2 操作前准备 (5)2.1.3 设备操作规范 (5)2.1.4 安全防护措施 (6)2.2 轨道电路操作 (6)2.2.1 轨道电路设备检查 (6)2.2.2 轨道电路操作流程 (6)2.2.3 异常处理 (6)2.3 联锁设备操作 (6)2.3.1 联锁设备检查 (6)2.3.2 联锁设备操作流程 (6)2.3.3 异常处理 (6)2.4 信号机操作 (7)2.4.1 信号机检查 (7)2.4.2 信号机操作流程 (7)2.4.3 异常处理 (7)第3章铁路通信设备操作 (7)3.1 通信设备操作基本要求 (7)3.1.1 操作前准备 (7)3.1.2 操作规程 (7)3.1.3 安全注意事项 (7)3.2 电话通信设备操作 (8)3.2.1 电话交换设备操作 (8)3.2.2 电话终端设备操作 (8)3.3 无线通信设备操作 (8)3.3.1 无线电台操作 (8)3.3.2 无线手持台操作 (8)3.4 数据通信设备操作 (8)3.4.1 调制解调器操作 (8)3.4.2 传输设备操作 (9)第4章铁路信号设备维护 (9)4.1 信号设备维护概述 (9)4.1.1 信号设备维护的意义 (9)4.1.2 信号设备维护的基本要求 (9)4.1.3 信号设备维护的主要内容 (9)4.2 轨道电路维护 (9)4.2.1 轨道电路概述 (9)4.2.2 轨道电路维护内容 (9)4.3 联锁设备维护 (9)4.3.1 联锁设备概述 (10)4.3.2 联锁设备维护内容 (10)4.4 信号机维护 (10)4.4.1 信号机概述 (10)4.4.2 信号机维护内容 (10)第5章铁路通信设备维护 (10)5.1 通信设备维护概述 (10)5.1.1 通信设备维护的目的 (10)5.1.2 通信设备维护的原则 (10)5.1.3 通信设备维护的内容 (11)5.2 电话通信设备维护 (11)5.2.1 电话交换设备维护 (11)5.2.2 电话终端设备维护 (11)5.3 无线通信设备维护 (11)5.3.1 无线基站设备维护 (11)5.3.2 无线手持台设备维护 (11)5.4 数据通信设备维护 (12)5.4.1 数据交换设备维护 (12)5.4.2 路由器设备维护 (12)5.4.3 传输设备维护 (12)第6章铁路信号与通信设备故障处理 (12)6.1 故障处理原则与方法 (12)6.1.1 故障处理原则 (12)6.1.2 故障处理方法 (12)6.2 信号设备常见故障处理 (13)6.2.1 信号机故障 (13)6.2.2 道岔故障 (13)6.3 通信设备常见故障处理 (13)6.3.1 通信线路故障 (13)6.3.2 通信设备故障 (13)6.4 故障案例分析 (13)第7章铁路信号与通信设备安全管理 (14)7.1 安全管理制度与规定 (14)7.1.1 制定完善的安全管理制度，保证铁路信号与通信设备操作与维护过程中的安全。
铁路信号员岗位作业指导书目次目次 (1)第一章岗位描述 (2)第一节任职资格 (2)第二节岗位职责 (3)第三节岗位关联图 (4)第五节岗位安全红线 (6)第二章岗位主要使用设备 (7)第三章岗位作业要求 (8)第一节作业要求 (8)第二节礼仪要求 (9)第三节着装要求 (9)第四节接班要求 (9)第五节班中作业 (9)第六节交班要求 (10)第四章岗位作业流程 (11)第一节作业流程图 (11)第二节作业程序 (12)第五章应急处置 (24)第一节应急预案 (24)第二节应急处置 (24)第六章关于本岗位作业指导书的说明 (28)第一章岗位描述第一节任职资格一、职业道德遵纪守法，爱岗敬业，服从指挥，团结协作。
二、文化水平具有高中（或同等学历）及以上文化程度。
三、专业要求具有运输专业中等职业教育（中专、中技、职高）毕业或经1年及以上专业培训并取得合格证书。
四、职业资格具有中级及以上职业资格证书和《铁路岗位培训合格证书》。
五、工作经历实习期满，经考试合格。
六、身体素质1.身体健康，无色盲、色弱，听力正常。
2.无高血压、心脏病，双眼矫正视力不低于5.0。
七、基本技能要求1.严格执行《技规》、《行规》、《站细》、《铁路运输调度规则》、《铁路调车作业标准》、《铁路车站行车作业人身安全标准》、《铁路货车统计规则》等有关规定及有关文电、指示。
2.严格交接班制度，按规定进行工作交接。
3.通过闭塞设备、控制台确认区间、闭塞分区空闲；根据车站值班员的指示办理（取消）闭塞；按规定揭挂有关标志；正常办理闭塞机复原。
4.按车站值班员的指示和调车作业计划准备接发列车、调车进路；按标准用语汇报、复诵；按规定取消进路及光带。
5.发现行车设备故障及时向车站值班员汇报；根据车站值班员指示在设备故障情况下准备接发列车、调车进路；按规定确认进路并向车站值班员汇报；使用总取消按钮、总人解按钮和区段故障解锁按钮办理取消和解锁进路。
6.按车站值班员指示开放进、出站信号；使用引导进路锁闭方式开放引导信号；使用引导总锁闭方式开放引导信号。
信号工程作业指导书编制：审核：批准：目录第一章电缆工程作业指导书 (1)1．适用范围 (1)2．作业准备 (1)3．技术要求 (1)4．施工程序与工艺流程 (1)5．施工要求 (1)6．劳动组织 (4)7．材料要求 (4)8．设备机具配置 (4)9．质量控制及检验 (5)10．安全及环保要求 (5)第二章信号机安装作业指导书 (6)1．适用范围 (6)2．作业准备 (6)3．技术要求 (6)4．施工程序与工艺流程 (6)5．施工要求 (6)6．劳动组织 (9)7．材料要求 (9)8．设备机具配置 (9)9．质量控制及检验 (9)10．安全及环保要求 (10)第三章安装装置施工作业指导书 (11)1．适用范围 (11)2．作业准备 (11)3．技术要求 (11)4．施工程序与工艺流程 (11)5．施工要求 (11)6．劳动组织 (15)7．材料要求 (15)8．设备机具配置 (15)9．质量控制及检验 (15)10．安全及环保要求 (16)第四章轨道设备施工作业指导书 (17)1．适用范围 (17)2．作业准备 (17)3．技术要求 (17)5．施工要求 (17)6．劳动组织 (27)7．材料要求 (27)8．设备机具配置 (27)9．质量控制及检验 (27)10．安全及环保要求 (28)第六章室内施工作业指导书 (29)1．适用范围 (29)2．作业准备 (29)3．技术要求 (29)4．施工程序与工艺流程 (29)5．施工要求 (29)6．劳动组织 (31)7．材料要求 (31)8．设备机具配置 (31)9．质量控制及检验 (31)10．安全及环保要求 (32)第七章室外箱盒安装作业指导书 (33)1．适用范围 (33)2．作业准备 (33)3．技术要求 (33)4．施工程序与工艺流程 (33)5．施工要求 (33)6．劳动组织 (37)7．材料要求 (38)8．设备机具配置 (38)9．质量控制及检验 (38)10．安全及环保要求 (38)第八章防雷等其他作业指导书 (40)1．适用范围 (40)2．作业准备 (40)3．技术要求 (40)4．施工程序与工艺流程 (40)5．施工要求 (40)6．劳动组织 (42)7．材料要求 (42)8．设备机具配置 (42)9．质量控制及检验 (42)第九章系统调试作业指导书 (44)1．适用范围 (44)2．作业准备 (44)3．技术要求 (44)4．施工程序与工艺流程 (44)5．施工要求 (44)6. 劳动组织 (68)7. 材料要求 (68)8. 设备机具配置 (68)9. 质量控制及检验 (68)10. 安全及环保要求 (68)第一章电缆工程作业指导书1．适用范围本作业指导书适用于信号电缆工程。

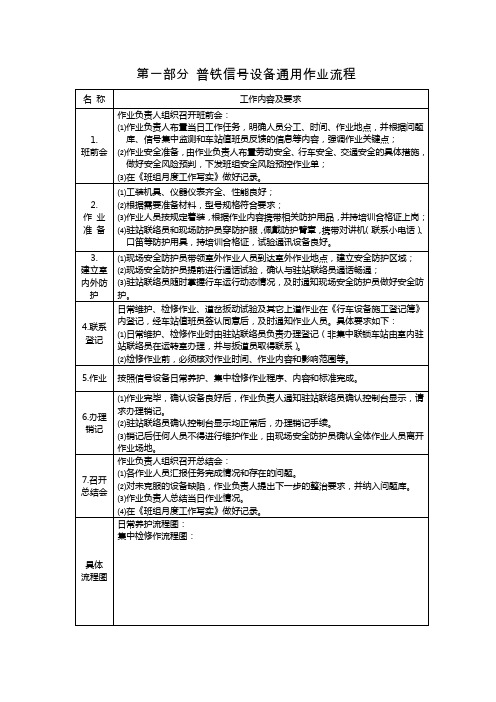

铁路信号设备维护施工作业指导书第一节通则第269条确保电务营业线施工安全,必须对施工进行规范管理,加强对施工安全和施工质量的监督检查。
第270条务施工必须坚持"安全第一,预防为主"的方针,严格执行营业线施工安全有关规定,强化对影响行车、设备、人身安全各环节的管理,确保安全生产。
严禁施工在天窗点外进行涉及既有设备安全的施工和试验工作。
第271条务施工应科学制定施工方案,落实施工安全措施,做到分工明确、措施具体、管理到位。
第272条务部门应建立健全施工安全防护制度和监督体系,加强对施工的监督检查,预防和纠正影响行车安全和设备安全的各类问题。
第273条加强对电务施工的考核,建立安全奖惩制度,对工作突出的单位和个人应给予奖励,对不遵守制度,发生影响行车安全和设备安全的应给予处罚。
第274条务部门作为信号设备管理部门,对其他施工单位在营业线上进行的涉及信号设备安全的施工,应加强监督与配合,切实履行监管责任。
第二节管理制度第275条铁路局(公司)、电务段的电务施工管理办法和实施细则应包括:组织领导、质量控制、安全卡控、配合与监督、验收交接、检查考核等内容。
第276条电务处、电务段应有专人负责施工管理。
施工管理人员负责对施工计划、安全措施和安全协议进行审核,并按规定程序上报审批,对施工进行监督检查。
第277条凡停用信号设备的施工均应纳入天窗。
临时应急施工或变更施工计划,应按程序审批。
第278条电务处、电务段每月应对施工安全和管理中存在的问题进行分析,制定并落实整改措施。
第279条电务部门各级施工安全监督检查人员应对施工安全和质量实行全过程监督检查,发现质量不合格及安全隐患,应及时发出《施工安全质量整改通知书》,责令施工单位立即纠正,危及行车安全时,有权责令其停止施工。
《施工安全质量整改通知书》由铁路局(公司)统一制定。
第280条电务段进行影响行车安全的作业必须严格执行有关规定,落实安全责任。
铁路信号与通信作业指导书第1章铁路信号与通信基础 (4)1.1 信号与通信概述 (4)1.2 铁路信号与通信系统组成 (4)第2章信号设备与系统 (4)2.1 信号设备分类及功能 (4)2.1.1 发射设备 (4)2.1.2 接收设备 (5)2.1.3 联锁设备 (5)2.1.4 闭塞设备 (5)2.2 信号系统类型及特点 (5)2.2.1 固定信号系统 (5)2.2.2 移动信号系统 (5)2.2.3 自动信号系统 (5)2.2.4 联锁信号系统 (5)2.3 信号设备维护与检修 (6)2.3.1 定期检查 (6)2.3.2 定期维护 (6)2.3.3 故障处理 (6)2.3.4 技术改造 (6)2.3.5 人员培训 (6)第3章通信设备与系统 (6)3.1 通信设备分类及功能 (6)3.1.1 传输设备 (6)3.1.2 交换设备 (6)3.1.3 接入设备 (7)3.1.4 支撑设备 (7)3.2 通信系统类型及特点 (7)3.2.1 有线通信系统 (7)3.2.2 无线通信系统 (7)3.2.3 光通信系统 (7)3.3 通信设备维护与检修 (7)3.3.1 日常维护 (7)3.3.2 定期检修 (7)3.3.3 应急抢修 (7)3.3.4 技术培训与安全管理 (8)第4章联锁系统 (8)4.1 联锁系统概述 (8)4.2 联锁设备及其功能 (8)4.2.1 联锁机 (8)4.2.2 联锁表示器 (8)4.2.3 联锁操作设备 (8)4.3.1 联锁表 (9)4.3.2 联锁操作 (9)第5章自动闭塞系统 (9)5.1 自动闭塞系统概述 (9)5.2 自动闭塞设备及其功能 (9)5.2.1 轨道电路 (9)5.2.2 信号机 (9)5.2.3 联锁设备 (10)5.2.4 列车控制设备 (10)5.3 自动闭塞系统操作与维护 (10)5.3.1 操作 (10)5.3.2 维护 (10)第6章信号检修与施工 (10)6.1 信号设备检修流程 (10)6.1.1 检修前期准备 (10)6.1.2 检修作业实施 (10)6.1.3 检修质量控制 (11)6.1.4 检修后期工作 (11)6.2 信号设备施工要求 (11)6.2.1 施工前期准备 (11)6.2.2 施工现场管理 (11)6.2.3 施工质量控制 (11)6.2.4 施工后期工作 (11)6.3 信号设备验收与调试 (11)6.3.1 验收流程 (11)6.3.2 调试工作 (12)6.3.3 验收资料整理 (12)第7章通信检修与施工 (12)7.1 通信设备检修流程 (12)7.1.1 检修前准备 (12)7.1.2 设备停机 (12)7.1.3 检修操作 (12)7.1.4 检修记录 (12)7.1.5 检修后验收 (12)7.1.6 投运 (12)7.2 通信设备施工要求 (12)7.2.1 施工方案 (13)7.2.2 施工准备 (13)7.2.3 施工过程 (13)7.2.4 施工记录 (13)7.2.5 施工验收 (13)7.3 通信设备验收与调试 (13)7.3.1 验收流程 (13)7.3.3 验收记录 (13)7.3.4 验收合格 (13)第8章信号与通信安全保障 (13)8.1 安全防护措施 (13)8.1.1 物理安全防护 (13)8.1.2 技术安全防护 (14)8.1.3 人员安全培训 (14)8.2 紧急处理 (14)8.2.1 报告与响应 (14)8.2.2 处理流程 (14)8.3 安全管理制度 (14)8.3.1 安全生产责任制 (14)8.3.2 安全生产规章制度 (14)8.3.3 安全生产培训与宣传教育 (15)8.3.4 安全生产检查与考核 (15)第9章信号与通信设备维护管理 (15)9.1 设备维护策略 (15)9.1.1 维护原则 (15)9.1.2 维护分类 (15)9.1.3 维护内容 (15)9.2 设备故障诊断与处理 (15)9.2.1 故障诊断 (15)9.2.2 故障处理 (15)9.3 设备更新与改造 (16)9.3.1 更新原则 (16)9.3.2 更新内容 (16)9.3.3 改造实施 (16)第10章信号与通信技术发展趋势 (16)10.1 数字化与网络化 (16)10.1.1 数字化技术 (16)10.1.2 网络化技术 (16)10.2 智能化与自动化 (16)10.2.1 智能化技术 (17)10.2.2 自动化技术 (17)10.3 我国铁路信号与通信技术发展展望 (17)10.3.1 提高信号与通信设备的国产化水平 (17)10.3.2 推进铁路信号与通信技术标准国际化 (17)10.3.3 深化铁路信号与通信技术与新一代信息技术的融合 (17)10.3.4 强化铁路信号与通信系统的安全保障 (17)10.3.5 拓展铁路信号与通信技术在城轨、货运等领域的应用 (17)第1章铁路信号与通信基础1.1 信号与通信概述铁路信号与通信是铁路运输安全、准时、高效运行的重要技术保障。
山东济铁工程建设集团有限公司QB铁路信号工程施工作业指导书JTGC/C/JS-04（第四册）现行版本： A修改码：0受控状态：分发号：编制：徐勤弼审核：批准：张燕祥2011年06月01日发布2011年06月15日实施批准页《铁路信号工程施工作业指导书》JTGC/C/JS-04（第四册）是本公司的工法，同时引用了国家、铁道部现行规范及有关工程标准的强制性条文，在施工过程中本公司员工必须严格遵守执行国家强制性条文标准和本作业指导书规定的内容。
本作业指导书属于集团公司质量管理体系中的工艺标准文件，版权归集团公司所有，未经同意不得翻印。
山东济铁工程建设集团有限公司总工程师（签字）：签发日期：二〇一一年六月一日铁路信号工程施工作业指导书目录《铁路信号设计规范》（TB10007-2006）1.0.3 各种信号机和表示器的显示敷设应按现行《铁路技术管理规程》的规定执行。
采用《铁路技术管理规程》以外的信号显示敷设必须经铁道部批准。
1.0.10 信号设备不得侵入铁路建筑限界（包括曲线加宽）。
对与机车车辆直接相互作用的相互设备，在使用中不得超过规定的范围。
位于线路上部的信号固定设施与轨面的距离应烤炉附加轨面标高可能的变动量。
1.0.11 涉及行车安全的铁路信号系统及道路设计，必须满足故障导向安全的要求。
2.1.1 车站必须装设进站信号机。
进站信号机为臂板信号机时，应装设通过臂板。
2.1.2 车站的正线和到发线上，应装设出站信号机。
2.1.3 通过信号机应设在闭塞分区或所间区间的分界处。
2.1.15 信号机设在列车运行方向的左侧或其所属线路的中心线上空，需设于右侧时，必须按《铁路技术管理规程》的规定执行。
2.2.8 在尽头式到发线上，设置的起阻挡列车运行作用的调车信号机，应采用矮型三灯位（绿灯封闭）机构。
3.1.6 站内和区间轨道电路应采用闭路式轨道电路3.1.8 相邻的两轨道区段间应保证对绝缘破损有可靠的防护。
3.2.5 同一轨道电路内，单动道岔最多不得超过三组；复式交分道岔不得超过两组。
3.3.6在轨道电路范围内的铁路桥梁的护轮轨上应安装钢轨绝缘。
3.5.3 区间计轴轨道检查装置应采用不停电电源。
交流停电后其供电的时间应能保证列车从发车到完整到达接车站所需的时间。
3.5.4 计轴轨道检查装置之间的信息传输应采用专用传输线对。
4.0.1 转辙装置必须确保道岔的正常转换，尖轨（或心轨）刨切边应与基本轨（或翼轨）密贴；装有表示拉杆的外锁闭牵引点（内锁闭道岔第一牵引点）处、尖轨与基本轨间、心轨与翼轨间有4mm及以上间隙时，道岔不应锁闭。
对多点（两点及以上）牵引的道岔，应采用多机牵引敷设。
4.0.2 转辙机型号应根据道岔类型（钢轨种类、尖轨和心轨动程、转换阻力）进行合理选择。
在列车速度大于120Km/h的线路上，必须采用外锁闭装置和三相交流转辙机。
4.0.3 可动心轨辙叉单开道岔，必须按外锁闭道岔配置转换设备。
4.0.4 转辙机的设计应满足下列要求：2 转辙机的安装装置必须有足够的强度和刚度，应采用防松螺栓、螺母。
3 联锁道岔必须装设转换锁闭器。
4 双动道岔乙端（无握柄端），应设电气检查设备。
5.1.5 区间内正线上的道岔必须与有关信号机或闭塞设备联锁。
6.1.3 站内联锁设备中，敌对进路间必须相互照查，不得同时开通。
6.3.3 涉及行车安全的按钮，如最终可能导致进路或区段解锁、道岔转换的按钮，必须加封（锁），必要时可装设计数器。
6.3.6 集中联锁进路的解锁必须在信号关闭后进行6.3.7 道岔转换设备的动作必须与值班员的操纵意图一致，道岔表示必须与道岔实际位置一致。
采用三相电源控制的电动（电液）转辙机，必须设置断相保护器和相序检查装置。
7.3.6 CTC网络子系统是由网络通信设备和传输通道构成的双环自愈网络，应采用迂回、环状、冗余等敷设提高其可靠性。
9.1.3 机车信号作为行车凭证时，应由车载信号和地面信号设备共同构成系统，必须符合故障导向安全原则。
车载设备应具有运行数据记录的功能；地面信号设备应能提供准确信息，应具有自诊断和闭环检查的功能。
10.0.3道口信号电路设计必须考虑列车从任何方向接近道口。
12.1.3 信号设备的专用低压交、直流电源，均应采用对地绝缘系统，并设有必要的配电设备和可靠的保安系统。
为保证信号设备的可靠工作，当引入交流电源电压波动超过标准时，应装设稳压或自动调压装置。
12.2.4 当车站设有三相交流电动（电液）转辙机时，其三相交流电源必须设置相序和断相报警。
13.1.1 交流电力牵引区段，信号设备外缘距接触网带电部分的距离波动小于2m.13.1.2 距接触网带电部分5m范围内的金属结构物必须接地。
13.2.1 受接触网的电磁影响，在信号电缆的同一芯线上，任何两点间的感应纵电动势（有效值）应满足下列要求：1 接触网正常供电条件下不大于60V。
2 接触网故障状态下不大于电缆直流耐压试验的60%或交流耐压试验的85%。
13.3.5 接触网的杆塔地线、桥梁等建筑物的地线，不得直接与设有轨道电路的钢轨相连接，也不应接至扼流变压器箱中心点，严禁经花火间隙与钢轨连接。
14.1.4 室外信号设备的金属箱、盒壳体应接地。
严禁用钢轨代替地线。
14.1.8 进出信号机房的电力线路和信号传输电缆应采用屏蔽电缆，屏蔽层至少两端接地，并与建筑物界面做到等电位连接。
电气化区段或接地系统有较大干扰时，应只在机房界面一端接地，并在引入处设金属护套绝缘。
进出机房的其他金属设施应与建筑物环形接地装置连接并在建筑物界面做到等电位连接。
14.1.10 信号设备本身应有符合规定的承受过电压和过电流的能力。
14.1.11 防雷装置和屏蔽措施不得改变原系统的性能，不得影响被保护设备的正常工作，并应满足信号设备受雷电电磁脉冲干扰时不得导致危险状态。
不得借用并联型防雷设备的端子连接其他设备。
14.2.8 接地导线上严禁设置开关、熔断器或断路器。
《铁路信号工程施工质量验收标准》（TB10419-2004 J289-2004）3.3.3 铁路信号工程施工质量应按下列沿墙进行验收：1 工程施工质量应符合本标准的规定。
2 工程施工质量应符合工程勘测、设计文件沿墙。
3 参加施工质量验收的各方人员应具备规定的资格；各种检查记录签证人员应报建设单位确认、备案。
4 工程施工质量的验收均应在施工单位自行检查评定合格的基础上进行。
5 隐蔽工程在隐蔽前应由施工单位通知监理单位进行验收，柄应形成验收文件6 涉及结构安全的的试块、试件和形成检查项目，监理单位应按规定进行检验、见证取样或见证检测。
7 检验批的质量应按主控项目和一般项目验收。
8 对涉及安全和使用功能的分部工程应进行抽样检测。
9 承担见证取样检查机有关结构安全检测的单位应具有相应的资质。
10 单位工程的观感质量应由验收人员通过现场检查共同确认。
3.3.5 单位工程质量验收合格应符合下列规定：1 单位工程所含分部工程的质量均应验收合格。
2 质量控制资料应完整。
3 单位工程所含分部工程有关安全和功能的检测资料应完整。
4 主要功能的抽检结果应符合有关安全和功能的检测资料应完整。
5 观感质量验收应符合要求。
3.3.7 通过返修或加固处理仍不能满足安全和使用功能要求的分部工程、单位工程，严禁验收。
4.1.1 工程开工前，应由工程建设单位组织设计单位、施工单位、交叉施工的相关单位、监理单位（在既有线还应包括运营单位的电务、车务、机务、工务、牵引供电、铁通等部门），对信号机的位置、交叉施工项目进行定测。
该定测结果作为施工单位施工的依据。
4.1.2 信号机的安装，应保证从列车、车列容易看清其信号显示为原则。
4.1.3 进路表示器机构的安装位置，应与其指示的线路开通方向一致；4个及其以上方向，进路表示器按设计灯光排列安装。
矮型双机构的进路表示器不得安装在禁止信号机构下部。
4.2.3 信号机构安装的型号、规格和灯光配列应符合设计规定，部件应齐全。
检验数量：施工单位、监理单位全部检查。
检验方法：观察检查。
4.2.6 高柱信号机机柱类型、埋深、机构安装高度及安装限界应符合设计规定。
信号机柱埋深不足时，应采取加固措施进行防护。
检验数量：施工单位全部检查。
监理单位平行检查的数量，每站、区间按类型各抽检10%，且不小于2处。
检验方法：观察、测量检查。
4.3.2信号机构的型号、规格和灯光配列应符合设计要求。
检验数量：施工单位全部检查。
监理单位抽检不小于10%。
检验方法：观察检查。
4.3.3 矮型色灯信号机安装高度、机构间距、基础埋深、安装限界应符合设计高度。
当埋深达不到设计要求时，应采取加固措施。
检验数量：施工单位全部检查。
监理单位抽检不小于20%。
检验方法：测量检查。
4.4.1 信号标志牌的规格、型号、安装位置及限界应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察检查。
5.7.1 分动外锁闭转辙装置进场验收，各组成部件应完好齐全，规格、型号符合设计要求，其质量符合相关产品标准的规定。
检验数量：施工单位、监理单位全部检查。
检验方法：检查质量证明文件，观察。
5.7.2 外锁闭及安装装置的安装符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、测量检查。
施工单位试验检查。
监理单位见证试验。
6.1.1 在轨道电路区段内，连接两轨条件具有导电性能的各种装置，应装设绝缘。
在有音频信号的轨道电路区段，桥梁上沿两条钢轨铺设的两条护轮轨若相连接，应装设绝缘将其分割开。
移频轨道电路，护轮轨长度大于200m时，除护轮轨两端各装设绝缘外，每隔不超过200m的距离6.1.3 各种轨道电路轨旁设备任何部分均不得侵入限界（除车辆减速器、限界检查器、轨道接触器外）。
6.3.6 安装有扼流变压器的两相邻轨道电路区段不得有死区段（交叉渡线增加分割绝缘处的死区段除外）。
检验数量：施工单位、监理单位全部检查。
检验方法：观察检查。
6.3.7 设在警冲标内方的钢轨绝缘，除渡线外，其安装位置距警冲标计算位置不得小于3.5m，距警冲标实际位置不得大于4m。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、测量检查。
6.3.8 异型钢轨接头处及平交道口路面范围内不得安装钢轨绝缘。
检验数量：施工单位、监理单位全部检查。
检验方法：观察检查。
7.1.1 工程开工前，应由工程建设单位组织设计单位、施工单位、交叉施工的相关单位、监理单位（在既有线还应包括运营单位的电务、车务、机务、工务、牵引供电、铁通等部门），对电（光）缆径路、交叉施工项目进行定测。
该定测结果作为施工单位施工的依据。
7.2.1 信号电缆进场应进行验收，对其绝缘电阻等参数进行测试。
普通电缆线间绝缘电阻及任意芯线对地绝缘电阻阻值不得小于500MΩ.Km；综合扭绞电缆线间绝缘电阻及任意芯线对地绝缘电阻阻值不得小于3000MΩ.Km；特殊规格的电缆，电气特性应符合相关产品标准的规定及设计要求。
