重庆市电力调度(交易)中心文件重庆市调[2005]43号————————————关于印发《重庆电网发电机组一次调频调度管理规定（试行）》的通知各并网发电厂：为保证重庆电网及发电机组安全运行,提高全网电能质量，重庆市调根据《电力安全生产监管办法》（电监委2004第2号令）、《关于印发发电厂并网运行管理意见的通知》（电监市场[2003]23号）、《华中电网发电机组一次调频调度管理规定（试行）》等有关文件的规定，结合重庆电网的具体情况，制定了《重庆电网发电机组一次调频调度管理规定（试行）》。
现予以印发，自2005年12月1日起执行。
请网内各并网发电厂严格按本规定执行，执行中遇到的问题— 1 —和意见请书面报重庆市电力调度（交易）中心市场处。
附件：重庆电网发电机组一次调频调度管理规定（试行）主题词：电网调频管理通知重庆市电力调度（交易）中心 2005年11月15日印发— 2 —附件：重庆电网发电机组一次调频调度管理规定（试行）1 总则1.1为了保证电网及发电机组安全运行,提高全网电能质量，根据《电力安全生产监管办法》（电监委2004第2号令）、《关于印发发电厂并网运行管理意见的通知》（电监市场[2003]23号）《华中电网发电机组一次调频调度管理规定（试行）》等有关文件的规定，参照《汽轮机调节控制系统试验导则》（DL/T－711－1999），结合重庆电网的具体情况，制定《重庆电网发电机组一次调频调度管理规定（试行）》（以下简称本《规定》）。
1.2 所有并入重庆电网运行的各发电厂都必须严格执行本《规定》。
1.3重庆市电力调度（交易）中心（以下简称市调）与网内发电厂签订的并网协议中有关一次调频的内容须满足本《规定》的要求。
1.4 本规定解释权在市调。
2 机组一次调频的技术管理2.1 市调负责对重庆电网内所有发电机组一次调频功能的试验参数确认及其投运、监督和考核工作。
2.2 所有并入重庆电网运行的机组都必须具备并投入一次调频功能，当机组的转速超过一次调频设定的死区时，机组在各种运行方式下都必须参与一次调频。
机组AGC调节速率提升的研究及应用摘要：随着经济的发展和社会的进步，电力能源的需求量与日俱增。
作为电力能源诸多形式当中重要的组成部分之一，水力发电有着诸多的优势，也逐渐引起越来越多的关注和重视。
在确保电网安全稳定运行的基础之上，水电厂AGC调节中速率关键指标，从而为人们提供更为稳定、优质的电力能源。
关键词：水电厂 AGC 一次调频1.引言AGC是指按预定条件和要求，以迅速、经济的方式自动控制水电厂有功功率来满足系统需要的技术，它是在水轮发电机组自动控制的基础上，实现全电厂自动化的一种方式。
AGC 在保证发电出力与负荷平衡，保证系统频率为额定值，保证区域联络线潮流与计划相等起着至关重要的作用，AGC性能的好坏在一定程度上决定着电网频率稳定性能2.AGC调节目前存在的问题AGC考核的主要原因：一是由于所处西南电网为抑制低频振荡要求将调速器（大网、小网、孤网）三种模式下的性能参数进行调整，导致机组调节速率降低超50%，无法满足两个细则要求。
二是华中能监局在2021年1月对重庆电网两个细则运用情况调研后，将AGC考核指标重新进行了勘误调整，将重庆网内所有水电机组的调速器调节速率全部调整为60%P/min，无法满足调节速率的要求。
三是部分AGC调节过程受一次调频干扰，导致AGC调节时间变长，导致调节速率降慢。
3.优化的方法（—）优化监控系统Kp、调节周期、最大最小脉宽和调速器理论导叶开度算法。
调速器运行在开度模式时，AGC分配后将功率目标值下发至机组LCU，由机组LCU进行功率闭环，机组LCU根据控制量偏差通过P（比例）计算后，由开出继电器开出时间脉冲，调速器PLC在接收到机组LCU开出脉冲后，每个程序运行扫描周期叠加一定量的导叶开度偏差值，直到机组LCU开出脉冲消失，在此过程中调速器通过并联PID（比例、积分、微分）计算理论导叶开度目标值并执行指令，为防止功率调节过程中超调量过大，机组LCU需要通过多个轮次的调节最终才能到达目标值。
水电机组不同类型一次调频对实际积分电量的影响李玺;徐广文;黄青松;姚泽【摘要】水电机组一次调频考核中普遍存在实际积分电量不满足要求的情况，不同类型的一次调频对应的调节幅度不一样，对一次调频实际积分电量会造成影响。
为此分析了不同类型一次调频控制原理的差异，借助 PSD-BPA暂态稳定程序提供的水电机组原动机及其调节系统模型，仿真并对比两种类型一次调频动态响应过程。
最后结合实例计算相同扰动下2类一次调频实际积分电量，分析增强型一次调频对积分电量的补偿优势，并指出了其在电网稳定性和机组安全性方面的不足。
%There is situation of actual integral power being unable to satisfy requirements in check on primary frequency reg-ulation for hydropower units,and corresponding regulation ranges of different primary frequency regulation are not the same which will influence actual integral power of primary frequency regulation. Therefore,this paper analyzes differences of control principles for different typed primary frequency regulation,carries out simulation and comparison for dynamic re-sponse process of two typed primary frequency regulation with the help of models of prime motor of hydraulic turbine and its adjustment system provided by PSD-BPA transient stable program. Combining examples,it calculates actual integral power of two typed primary frequency regulation under the same disturbance,analyzes compensation advantages of enhanced pri-mary frequency regulation on actual integral power and points out insufficiencies in power grid stability and unit security.【期刊名称】《广东电力》【年(卷),期】2016(029)011【总页数】5页(P52-56)【关键词】一次调频;普通型;增强型;积分电量;考核;建模仿真【作者】李玺;徐广文;黄青松;姚泽【作者单位】广东电网有限责任公司电力科学研究院，广东广州 510080;广东电网有限责任公司电力科学研究院，广东广州 510080;广东电网有限责任公司电力科学研究院，广东广州 510080;广东电网有限责任公司电力科学研究院，广东广州 510080【正文语种】中文【中图分类】TV734.4;TK321一次调频有利于维护电力系统的安全稳定运行并提高电能质量，被列为电厂并网发电机组必须提供的基本辅助服务之一[1]。
水电站一次调频的实现与试验频率是电力系统最重要的运行参数之一，频率变化对系统的安全稳定运行具有重要的影响。
一次调频指各机组并网运行时,受外界负荷变动影响,电网频率发生变化,这时,各机组的调节系统参与调节作用，改变各机组所带的负荷,使之与外界负荷相平衡.同时,还尽力减少电网频率的变化,这一过程即为一次调频。
一次调频是发电机组调速系统的频率特性所固有的能力,随频率变化而自动进行频率调整。
其特点是频率调整速度快,但调整量随发电机组不同而不同,调整量有限且难以控制。
现代电网一次调频功能，需考虑发电机及电网间的相互配合与制约关系，应以整台机组作为控制对象。
从功能上既要有传统电网一次调频的快速性，又要有现代控制的整体协调性。
另外，一次调频是发电机组调速系统的频率特性所固有的能力，基于水轮机调速器的静特性，调速器的静特性的是在调速器稳定平衡的条件下，机频相对值与接力器行程相对值之间的关系曲线。
对于水轮机调速器而言，其静特性曲线基本为一条直线，接力器行程相对值与功率调节信号相对值基本相等，因而其静特性也可理解为机频相对值与功率调节相对值之间的关系曲线（图1-3的曲线1a）。
该曲线斜率的负数即为永态转差系数bp。
即：bp = - dx/dy图1水轮机调速器的静特性曲线由图1可知，永态转差系数bp是包围调速器PID电子调节器的一个负反馈。
当机频相对值变化dx时，稳定后调节信号相对值对应变化dy=- dx/bp，因而机频下降时接力器开度（等同于功率调节信号）增加；机频升高时接力器开度减小。
由于永态转差系数bp的存在，在调速器稳定平衡时，对应于一个确定的机频，就有一个确定的接力器开度和一个确定的机组有功功率。
当系统各机组的bp值一定时，它们调节结束后承担的变动负荷与其bp值成反比。
永态转差系数bp的参数范围为1～10％。
为使机组少承担变动负荷，其bp值应整定较大，如4%～6%；为使机组承担较大的变动负荷，其bp值应整定较小，如2%～4%，但一般不得整定为零。

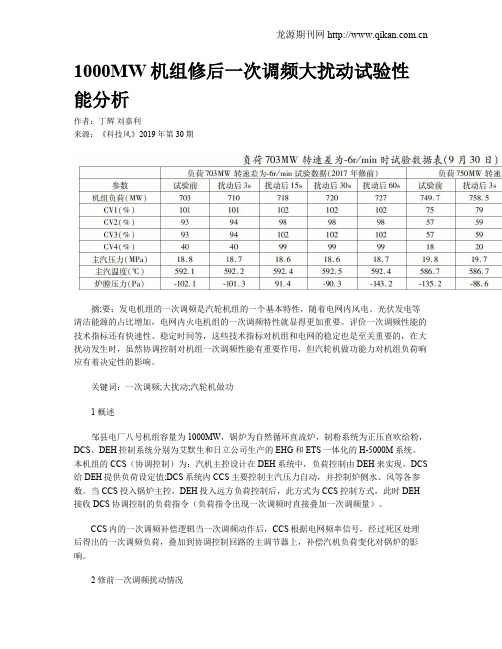

1000MW机组修后一次调频大扰动试验性能分析作者：丁辉刘嘉利来源：《科技风》2019年第30期摘;要：发电机组的一次调频是汽轮机组的一个基本特性，随着电网内风电、光伏发电等清洁能源的占比增加，电网内火电机组的一次调频特性就显得更加重要。
评价一次调频性能的技术指标还有快速性、稳定时间等，这些技术指标对机组和电网的稳定也是至关重要的，在大扰动发生时，虽然协调控制对机组一次调频性能有重要作用，但汽轮机做功能力对机组负荷响应有着决定性的影响。
关键词：一次调频;大扰动;汽轮机做功1 概述邹县电厂八号机组容量为1000MW，锅炉为自然循环直流炉，制粉系统为正压直吹给粉，DCS、DEH控制系统分别为艾默生和日立公司生产的EHG和ETS一体化的H-5000M系统。
本机组的CCS（协调控制）为：汽机主控设计在DEH系统中，负荷控制由DEH来实现，DCS 给DEH提供负荷设定值;DCS系统内CCS主要控制主汽压力自动，并控制炉侧水、风等各参数。
当CCS投入锅炉主控，DEH投入远方负荷控制后，此方式为CCS控制方式，此时DEH 接收DCS协调控制的负荷指令（负荷指令出现一次调频时直接叠加一次调频量）。
CCS内的一次调频补偿逻辑当一次调频动作后，CCS根据电网频率信号，经过死区处理后得出的一次调频负荷，叠加到协调控制回路的主调节器上，补偿汽机负荷变化对锅炉的影响。
2 修前一次调频扰动情况2.1 机组检修前主要问题#8机组修前性能试验发现汽轮机出力受限。
修前高压调节级后压力取样管断裂，同时检修时发现高压转子及隔板上存在大量沉积物。
通过修后技术分析八号机组汽轮机出力受限的主要原因为高压转子及隔板上存在大量沉积物。
2.2 修前主要数据分析由修前大扰动试验统计和负荷703MW 转速差为-6r/min时（见下表）试验数据分析可知，在各负荷段汽机主控到100%即调门全开时，由于燃烧的迟滞性，蓄热利用后，锅炉的后续燃料主控的升高，并不能使汽轮机在60s内达到出力要求。
水电机组一次调频试验解析本篇文章首先对一次调频的主要技术要求进行阐述，从永态转差系数bp和人工频率死区Ef、PID调节参数两个方面，对调节参数对一次调频性能的影响进行分析，并以此为依据，对水电机组一次调频试验进行探讨。
希望通过本文的阐述，可以给相关领域提供些许的参考。
标签：水电机组；一次调频；试验；调速器对系统频率运行进行合理的控制和监管，是保证系统频率运行在合理范畴内的关键。
水电机组一次调频性能是确保电网频率稳定性的重要因素，尤其对于一些调节机组所占较少的电网来说尤为重要。
水电机组一次调频可以在电网面临突发事件时给予功率支援，保证电力系统的安全运营。
当前，大多数的电网主要具备一次调频投放条件，但是真正充分投放一次调频性能并取得较好结果的机组并不多见，而导致这种现象除了一些电厂没有对一次调频性能对电网以及机组安全运营的重要性进行全面了解之外，还有一部分电厂一味的追求效益，一些参数设置缺乏合理性，进而使得在进行一次调频投放之后，因为机组调节比较频繁，并且复合性比较高，导致机组设备受到不同程度的损坏。
因此，要想实现水电机组一次调频的优化，就要采用多种方式进行考核，并且结合实际情况，对水电机组的性能进行全面分析，有针对性的开展水电机组一次调频试验工作，进而保证电力系统的稳定运行。
一、一次调频的主要技术要求（一）参数要求（1）根据大多数相关规定，水电机组永态转动差不得高于3%，极少部分在3%～4%之间；（2）水电机组调速设备的转速死区不得低于0.04%；（3）水电机组一次调频中涉及的人工频率死区应该掌控在上下0.05Hz之间；（4）一些电网明确指出，水电机组一次调频中涉及的最大负荷限幅应该掌握在上下5%～10%之间。
极少部分电网规定不对水电机组一次调频中涉及的最大负荷限幅进行抑制。
（二）响应性能要求（1）针对于额定水头控制在5000厘米以下的水电机组来说，在进行一次调频负荷响应的过程中，停留时间不应该低于8秒，针对于额定水头控制在5000厘米之上的水电机组来说，在进行一次调频负荷响应的过程中，停留时间不应该低于4秒。
浅析大型某水电站一次调频与AGC、监控系统功率调节配合发表时间：2018-09-18T10:11:48.967Z 来源：《知识-力量》4中作者：吕晓东张方虎胡昆[导读] 本文以某大型水电站一次调频与AGC、监控系统功率调节配合策略为例，指出现有一次调频与AGC、监控系统功率调节配合存在的问题，并提出相应的（雅砻江流域水电开发有限公司，四川成都 610000）摘要：本文以某大型水电站一次调频与AGC、监控系统功率调节配合策略为例，指出现有一次调频与AGC、监控系统功率调节配合存在的问题，并提出相应的改进建议。
关键词：水电站；一次调频；AGC；监控系统功率调节1引言机组一次调频功能是确保电网安全运行的重要手段之一，但目前一次调频与AGC、监控系统功率调节配合策略还存在一些问题，导致控制策略削弱彼此效果的情况。
2某大型水电站一次调频与AGC、监控系统功率调节配合策略2.1一次调频运行基本情况当机组并网运行时，调速器检测到机端频率超出（50±0.05）Ｈｚ时，调速器自动调节输出功率，同时向监控系统反馈一次调频动作信号。
当频率恢复到（50±0.05）Ｈｚ范围内后，一次调频动作过程结束。
并且，一次调频指令信号与功率偏差调节指令叠加在一起后输出至调速器控制机组导叶开度。
2.2一次调频与监控系统功率调节配合策略2.2.1调速器开度模式下一次调频与监控系统配合策略目前，某水电站机组功率调节采用调速器开度模式（机组功率闭环由监控系统完成，调速器仅作为调节机构），AGC闭环运行时，监控系统通过信号脉冲形式发至调速器控制输出机组导叶开度。
配合策略如下：（1）一次调频调节过程中监控有功闭环不进行干预，若在监控有功闭环调节过程中，且一次调频动作，则监控有功闭环和一次调频同时调节。
（2）监控有功闭环调节过程中机组有功实发值与设定值偏差进入死区10秒后闭锁控制输出，如果一次调频动作引起有功设定值与实测值偏差超过死区，监控有功闭环也不再进行调节，除非有新的有功设定值下发，监控有功闭环才进行调节。
水电厂一次调频及AGC在电网稳定中的作用刘仙玉(珊溪水力发电厂，浙江文成325304)摘要:对水电机组的运行特性进行了研究,通过对水电机组调速系统运行方式、电网A G C与频率特性以及水电机组一次调频与A G C控制特性的分析，提出了一次调频与A G C控制权限的协调方法以及优化水电机组一次调频与A G C调节的措施。
关键词：电网频率;一次调频；自动发电控制（AGC);电网稳定近年来，我国电力工业迅速发展，电力系统规 模日趋扩大，区域电网容量迅速加大，区域电网间 实现联网，并要求进行交换功率控制。
同时，电网 负荷峰谷差也在逐步加大，电力系统的突发事故 往往是难以预测的。
水电厂生产过程比较简单,水轮发电机组起动快，开停机迅速，操作简便，并 可迅速改变其发出的功率。
水轮发电机组的频繁 起动和停机，不会消耗过多的能量，且在较大的负 荷变化范围内仍能保持较好的效率。
由于水电机 组这一特点，在系统中主要担任调峰、调频及事故 备用等任务。
当系统内突然出现负荷扰动时，需 要进行功率调整，保持功率平衡。
相对火电、核电 等机组，水电机组一次调频调节性能好，响应速度 快，调节幅度大，可以快速响应电网功率的突变，明显改善电网频率质量。
因此，水电机组的一次 调频功能越来越受到人们的重视。
充分发挥水电 机组一次调频及AGC的作用，已成为维持电网频 率稳定的重要措施。
下，当实际功率与功率给定存在偏差就进行调节，直至两者相等。
机组在并网工况下，可以人为的 使调速器工作于三种调节模式中的任一种，当调 速器工作于功率调节模式时，若检测到机组功率 传感器有故障，则自动切换至开度调节模式工作; 当调速器工作于功率调节或开度调节模式时，若 电网频率差偏离额定值过大，且持续一段时间，则调速器判断被控机组为孤网运行工况，将自动切 换至频率调节模式工作。
图1所示为水电机组调 速系统三种调节模式的转换关系。
图1调速系统5种调节模式转换关系2电网A G C与频率特性1水电机组调速系统调节方式水电机组在不同的运行工况下，调速系统有 不同的调节方式，机组开机进人空载工况运行时, 调速器在频率调节模式下工作。
