车架和车身连接缓冲垫总成
1. 车架和车身连接缓冲垫II总成通过六角头法兰螺栓和平垫圈组合件、二层铁垫圈III、螺母紧固。
其中六角头法兰螺栓和平垫圈组合件、二层铁垫圈III需在车身钣金过孔穿入，垫片直径76mm，车身钣金过孔直径40mm，垫片无法安装，且垫片与车身钣金贴合面是曲面，无法贴合；螺栓自带平垫直径为38mm，车身钣金过孔直径40mm，综合零部件加工及焊接误差，螺栓存在无法装配的风险
对策：1.标准件是六角头法兰螺栓和平垫圈组合件，建议取消二层铁垫圈III，车身钣金过孔尺寸至少44mm，保证螺栓的正常装配。
2. 车架和车身连接缓冲垫II总成通过螺栓、螺母配合。
员工紧固螺母时，需要另一个人使用工具固定螺栓，两个人的配合作业降低生产节拍且操作不便
对策：建议参考车架和车身连接缓冲垫I总成（图一）或车架和车身连接缓冲垫Ⅲ总成（图二）调整车身钣金和螺栓结构，或采用其它形式，防止紧固螺母的过程中，螺栓出现转动。
3. 车架和车身连接缓冲垫I、II、Ⅲ总成均需铁垫圈，单侧6个铁垫圈为6种不同的型号。
员工装配时，易出现错装现象
对策：建议将所有铁垫圈的结构统一。
提高白车身模态的措施《提高白车身模态的措施》嘿，朋友，今天咱们就来唠唠提高白车身模态都有哪些措施。
这白车身模态啊，就像是汽车身体的一种特性，模态越高呢，汽车在行驶过程中就越不容易产生共振之类的问题，开起来也就更稳当、更舒服，噪音也会更小。
那咱们怎么提高它呢？一、优化结构设计首先啊，这结构设计就像盖房子打地基一样重要。
为啥要优化结构设计呢？因为合理的结构能让力更好地传递和分散，就像一群人干活，如果分工明确、路线清晰，那效率肯定高。
在具体操作上呢，咱们得从整体布局出发。
比如说，增加一些加强梁。
这加强梁就像房子里的柱子，能给车身增加支撑力。
咱们可以在车身容易变形或者受力比较大的地方，像车门和车身连接的部位、底盘的关键位置等，巧妙地加上这些加强梁。
那加的时候也有讲究，不能乱加，得根据车身的力学分析来确定位置和形状。
比如说，要顺着车身主要受力的方向来设计加强梁的走向，这样才能最大限度地发挥它的作用。
预期效果呢，就是让车身整体的刚度得到明显提升，就像给一个软绵绵的身体穿上了一层硬铠甲，白车身的模态自然就提高了。
还有啊，优化车身的形状也是个不错的办法。
咱们尽量让车身的形状更规整，减少那些奇奇怪怪的凸起或者凹陷。
你想啊，一个表面光滑的物体和一个坑坑洼洼的物体，哪个在风中或者受力的时候更稳定呢？肯定是光滑的那个。
所以把车身形状设计得更简洁流畅，能够减少空气阻力对车身的干扰，同时也能让力在车身上的传递更顺畅，从而提高模态。
二、选用合适的材料这材料就像做饭的食材一样，好的食材才能做出美味的菜肴。
在提高白车身模态这件事上，选择合适的材料至关重要。
为啥要重视材料呢？因为不同的材料有不同的力学性能。
比如说，高强度钢就比普通钢材更硬更结实。
如果咱们用高强度钢来制造车身的关键部位，那这个部位就能承受更大的力而不容易变形。
就像一个大力士和一个普通人，在扛东西的时候，大力士肯定更厉害。
具体操作起来呢，咱们要对车身不同部位进行分析。

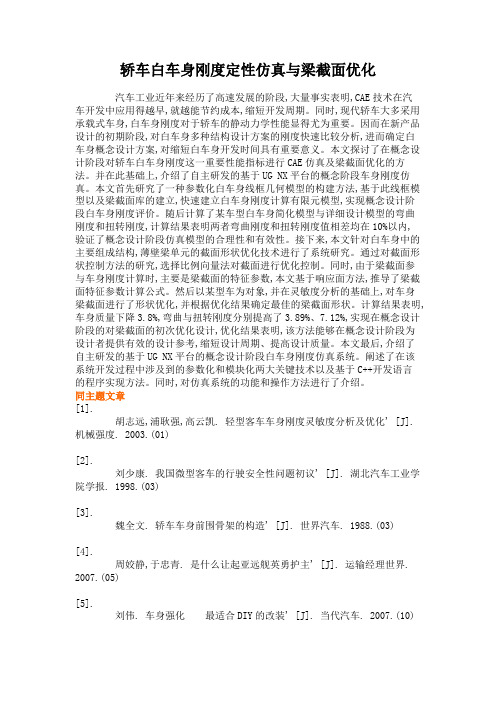

轿车白车身刚度定性仿真与梁截面优化汽车工业近年来经历了高速发展的阶段,大量事实表明,CAE技术在汽车开发中应用得越早,就越能节约成本,缩短开发周期。
同时,现代轿车大多采用承载式车身,白车身刚度对于轿车的静动力学性能显得尤为重要。
因而在新产品设计的初期阶段,对白车身多种结构设计方案的刚度快速比较分析,进而确定白车身概念设计方案,对缩短白车身开发时间具有重要意义。
本文探讨了在概念设计阶段对轿车白车身刚度这一重要性能指标进行CAE仿真及梁截面优化的方法。
并在此基础上,介绍了自主研发的基于UG NX平台的概念阶段车身刚度仿真。
本文首先研究了一种参数化白车身线框几何模型的构建方法,基于此线框模型以及梁截面库的建立,快速建立白车身刚度计算有限元模型,实现概念设计阶段白车身刚度评价。
随后计算了某车型白车身简化模型与详细设计模型的弯曲刚度和扭转刚度,计算结果表明两者弯曲刚度和扭转刚度值相差均在10%以内,验证了概念设计阶段仿真模型的合理性和有效性。
接下来,本文针对白车身中的主要组成结构,薄壁梁单元的截面形状优化技术进行了系统研究。
通过对截面形状控制方法的研究,选择比例向量法对截面进行优化控制。
同时,由于梁截面参与车身刚度计算时,主要是梁截面的特征参数,本文基于响应面方法,推导了梁截面特征参数计算公式。
然后以某型车为对象,并在灵敏度分析的基础上,对车身梁截面进行了形状优化,并根据优化结果确定最佳的梁截面形状。
计算结果表明,车身质量下降3.8%,弯曲与扭转刚度分别提高了3.89%、7.12%,实现在概念设计阶段的对梁截面的初次优化设计,优化结果表明,该方法能够在概念设计阶段为设计者提供有效的设计参考,缩短设计周期、提高设计质量。
本文最后,介绍了自主研发的基于UG NX平台的概念设计阶段白车身刚度仿真系统。
阐述了在该系统开发过程中涉及到的参数化和模块化两大关键技术以及基于C++开发语言的程序实现方法。
同时,对仿真系统的功能和操作方法进行了介绍。
白车身及车身骨架结构设计要求白车身总体结构1.1 概述白车身通常指已经焊装好但尚未喷漆的白皮车身(Body in white)，即由各种各样的骨架件和板件通过焊接拼装而成的轿车车身。
本章内容主要针对车身骨架进行描述，不包括车身覆盖件。
1.1.1 车身作用主要是为驾驶员提供便利的工作条件，为乘员提供安全、舒适的乘坐环境，隔绝振动和噪声，不受外界恶劣气候的影响。
车身应保证汽车具有合理的外部形状，在汽车行驶时能有效地引导周围的气流，以减少空气阻力和燃料消耗；此外，车身还应有助于提高汽车行驶稳定性和改善发动机的冷却条件，并保证车身内部良好的通风。
同时车身也是一件精致的艺术品，给人以美感享受，反映现代风貌、民族传统以及独特的企业形象。
1.1.2 车身类型车身壳体按照受力情况可分为非承载式、半承载式和承载式(或称全承载式)三种。
1.1.2.1 非承载式非承载式车身的特点是车身与车架通过弹簧或橡胶垫作柔性连接，如图1-1；在此种情况下，安装在车架上的车身对车架的加固作用不大，汽车车身仅承载本身的重力、它所装载的人和货物的重力及其在汽车行驶时所引起的惯性力与空气阻力；而车架则承受发动机及底盘各部件的重力；这些部件工作时，一直承受着支架传递的力以及汽车行驶时由路面通过车轮和悬架传递来的力(最后一项对车架或车身影响最大)；这种结构型式一般用在货车、专用汽车及部分高级轿车上。
图1-1 非承载式车身1.1.2.2 半承载式半承载式车身的特点是车身与车架或用用螺钉连接，或用铆接、焊接等方法刚性地连接,如图1-2。
在此种情况下，汽车车身除了承受上述各项载荷外，还在一定程度上有助于加固车架，分担车架的部分载荷。
半承载式是一种过渡型的结构，车身下部仍保留有车架，不过它的强度和刚度要低于非承载式的车架，一般将它称之为底架。
它之所以被命名为半承载式是出于以下考虑：让车身也分担部分载荷，以此来减轻车架的自重力。
这种结构型式主要体现在大客车上。
基于梁截面几何特性参数的白车身结构优化设计赵永宏;陈东;袁焕泉;耿富荣;熊志华;汪芳胜【摘要】文章建立了基于梁截面几何特性参数的参数化车身概念模型,提出车身刚度相关性系数对梁与壳单元转换产生的精度误差进行修正.同时,引入Kuhn-Tucker 约束条件,以梁的质量最小值为目标函数,车身弯曲、扭转刚度目标值为约束函数,输出最优的梁截面几何特性参数结果,进而确定截面形状及其几何尺寸.另外,对各车身梁结构的性能贡献度进行了分析,在满足车身扭转、弯曲刚度性能目标的基础上,对参考车型结构进行优化,使得车身减重36.4kg,减轻率为11.9％.【期刊名称】《汽车实用技术》【年(卷),期】2018(000)024【总页数】5页(P135-139)【关键词】车身;参数优化;性能;梁结构【作者】赵永宏;陈东;袁焕泉;耿富荣;熊志华;汪芳胜【作者单位】广州汽车集团股份有限公司汽车工程研究院,广东广州511434;广州汽车集团股份有限公司汽车工程研究院,广东广州511434;广州汽车集团股份有限公司汽车工程研究院,广东广州511434;广州汽车集团股份有限公司汽车工程研究院,广东广州511434;广州汽车集团股份有限公司汽车工程研究院,广东广州511434;广州汽车集团股份有限公司汽车工程研究院,广东广州511434【正文语种】中文【中图分类】U462在车身概念设计阶段，有针对性地控制车身结构力学性能（刚度、模态等），可以极大程度地提高设计的可靠性、缩短车身开发周期[1-2]。
作为主要的承载构件，车身结构中梁的占比最大，其结构设计的合理与否更是直接影响着车身后续阶段的开发进程[3-4]。
因此，在车身概念设计中，基于车身性能目标的定义，梁的结构优化显得尤为重要。
关于车身概念设计阶段梁结构的优化设计研究层出不穷，涌现了多种优化模型和设计方法。
Nishigaki等人开发了First Order Analysis系统，用于简化车身梁、接头结构的性能优化分析[5-6]。
汽车白车身铝合金应用策略和结构设计简析近年来，汽车行业对于轻量化材料的需求越来越高，白车身铝合金作为一种重要的轻量化材料被广泛应用于汽车制造中。
本文将从应用策略和结构设计两个方面对汽车白车身铝合金进行简析。
一、应用策略1. 轻量化需求推动白车身铝合金应用随着环保意识的增强和燃油效率的要求，汽车制造商对于汽车整车重量的控制越来越严格。
白车身铝合金因其轻质高强度的特点成为了替代传统钢材的理想材料。
通过使用白车身铝合金，可以降低车身重量，提高车辆的燃油经济性和操控性能，满足消费者对于节能环保的需求。
2. 不同车型应用策略的差异白车身铝合金的应用策略在不同车型之间存在差异。
一般来说，高端豪华车型更倾向于采用白车身铝合金，因为其制造成本较高，但可以提供更好的操控性能和燃油经济性。
而中低档车型则更多采用钢材，以降低制造成本。
然而，随着白车身铝合金生产工艺的不断改进和成本的降低，中低档车型也逐渐开始采用白车身铝合金，以提升整车性能和节能环保指标。
二、结构设计1. 材料选择与强度设计在白车身铝合金的结构设计中，首先需要根据车辆的使用场景和预期的性能要求选择合适的铝合金材料。
不同的铝合金材料具有不同的强度和韧性特点，需要根据车身结构的受力情况进行合理的选择。
同时，还需要进行强度设计，确保白车身铝合金在正常使用过程中具有足够的强度和刚度，以保证车辆的安全性和稳定性。
2. 结构设计优化白车身铝合金的结构设计需要考虑到多个因素，包括强度、刚度、疲劳寿命、安全性等。
通过优化设计，可以在保证结构强度的前提下，尽可能减少材料的使用量，实现车身的轻量化。
例如，可以采用蜂窝结构、梁柱结构等设计方法，提高结构的刚度和强度。
此外，还可以通过应用高强度铝合金和复合材料等新材料，进一步减轻车身重量。
3. 制造工艺和连接技术白车身铝合金的制造工艺和连接技术对于车身结构的性能和质量至关重要。
制造工艺包括板料成形、焊接、涂装等过程，需要保证每个环节的精准控制，以确保车身结构的精度和表面质量。
译文-汽车设计概念阶段白车身接头与梁式结构优化的简化模型号：毕业设计(论文)外文翻译（译文）题目：新型微型拖拉机外观及主要部件结构设计院（系）：机电工程学院专业：机械设计制造及其自动化学生姓名：学号：指导教师：职称：副教授题目类型：☐理论研究☐实验研究☑工程设计☐工程技术研究☐软件开发2010年5月23日汽车设计概念阶段白车身接头与梁式结构优化的简化模型摘要本文提出了一种替代汽车模型构造中的梁式结构与节点的工程方法。
其最终目的是为设计人员在创建一个汽车零部件概念模型提供一种有效方法。
在汽车设计的早期，利用NVH优化方法对白车身进行优化设计。
所提出的方法是基于简化梁与节点建模方法，其中涉及到梁构件截面几何分析和接点的静态分析。
第一个分析旨在确定梁中心节点和计算的等效梁属性。
第二个分析目的在于通过静压下的复杂有限单元模型，建立由有三个或以上的梁构件通过的接点的简化模型。
为了验证所提出的方法，列举由简化模型取代梁式结构和汽车车身上部区域的接头的工业研究个案，两种静态载荷分别作用于原始模型和简化模型上并比较了两种模型的全车扭矩刚度和弯矩刚度，所采用的比较方法与OEM公司使用的标准是相同的。
也对两种模型的全局频率与模态震型方面做了动态性能分析比较。
在高度竞争的市场中，设计工程师面临着的挑战就是遵从复杂且有可能相互矛盾的设计标准开发新产品。
在汽车产业领域，为完善汽车的各项功能性，如安全，降低噪音和振动，注重环保等任务，使越来越多的困难，由推出新产品或更新现有模式。
为了使复杂的设计标准与降低上市时间相适应，就需要将计算机辅助工程（CAE）设计方法用于汽车设计的早期阶段。
近来，为了使汽车设计人员在汽车功能已经确定、但详细的几何数据还不明确的概念阶段利用CAE进行设计，研究人员花费了不少精力。
其目的是要改善初始CAD设计，从而缩短了设计周期。
在NVH和碰撞安全性的预测领域，研究人员已经提出很多概念建模方法。
它们可以分为三类：基于前任有限元模型方法，零开始方法，并行计算机辅助方法。
白车身接附点动刚度优化设计白车身接附点动刚度优化设计随着车辆制造技术的不断发展，汽车的安全性能、舒适性能以及使用寿命等方面的要求越来越高，白车身的接附点动刚度优化设计成为了一项非常重要的工作。
接附点动刚度是指车辆受力后在车身车轮接触点产生的位移值与施加的受力的比值，通常也叫做车辆的高速稳定性。
以下介绍一些常见的白车身接附点动刚度优化设计方法。
1、轻质化设计将白车身轻量化是提高接附点动刚度的一种有效方法。
在设计过程中，可以采用高强度钢材、铝合金、碳纤维等轻量化材料来替换传统材料。
轻质化设计不仅可以减少车身重量，提高燃油经济性，而且可以提高车身的接附点动刚度。
2、前后轴重分配设计这是一种有效的设计方法，通过将车辆的前后轴荷载比例调整，使得车辆在行驶时的重心更加稳定，同时减小了车辆的滚动摆动。
前后轴重分配设计需要将引擎舱、乘员室等设备布置合理，实现前后轴重量分配的最佳状态，从而使车辆的接附点动刚度得到优化。
3、悬挂系统设计悬挂系统是车辆接收路面振动的关键部件，同时也是影响车辆接附点动刚度的重要因素。
在设计悬挂系统时，可以通过合理选择弹簧、避震器的硬度和减震器参数来优化车辆的接附点动刚度。
合理设计的悬挂系统可以使车辆在行驶时获得更好的稳定性。
4、结构优化设计通过优化白车身各组成部分的结构设计，有效地提高车辆的接附点动刚度。
例如，在车辆的底盘结构设计中，合理设计受力部位的加强筋和连接结构，可以有效地提高接附点动刚度。
另外，在车辆前后桥结构优化设计中，可以通过增加连接点的数量和降低连接点之间的距离等措施来提高接附点动刚度。
总之，白车身接附点动刚度是汽车制造中非常重要的一项指标，对于提高车辆的安全性能和使用寿命都有非常重要的意义。
通过合理运用以上设计方法，对白车身接附点动刚度进行优化设计，可以为汽车的制造企业提供更加优质的汽车产品，同时满足消费者不断提高的需求。
除了以上介绍的一些常见的白车身接附点动刚度优化设计方法，还有一些其他的设计方法可以帮助优化车辆的稳定性和运行平稳性。
2024年第2期47白车身骨架模态研究与结构优化设计马保林，熊辉，张略（奇瑞汽车股份有限公司，芜湖 241000）摘 要：为了提高某承载式车身骨架的模态，解决其在汽车行驶过程中与外界激励频率重合产生共振和异响，改善白车身骨架的NVH性能，对某轿车白车身进行研究并对关键零部件进行了结构优化设计，并进行有限元分析验证。
根据有限元分析及实车验证，这些结构优化方案对改善车身模态频率具有良好的效果，为其他车型提供设计参考。
关键词：模态分析，结构优化，白车身，有限元分析中图分类号：U463.8 文献标识码：A 文章编号：1005-2550（2024）02-0047-05Research on the BIW Modal and Optimization Design of theStructuralMA Bao-lin, XIONG Hui, ZHANG Lue (Chery Automobile Co., Ltd., WuHu 241000, China)Abstract: In order to improve the mode of a load-bearing body frame, solve the resonance and abnormal noise caused by its overlap with the external excitation frequency during the driving process of the car, and improve the NVH performance of the BIW skeleton, the BIW of a car was studied, and the structural optimization design of key components was carried out, and the finite element analysis was carried out to verify it. According to the finite element analysis and actual vehicle verification, these structural optimization schemes have a good effect on improving the modal frequency of the body, and provide design reference for other models.Key Words: Modal Analysis; Structural Optimization; Body-In-White; Finite Element Analysisdoi:10.3969/j.issn.1005-2550.2024.02.008 收稿日期：2024-01-021 前言随着我国汽车行业的飞速发展，乘员对于汽车振动噪声品质的要求不断提高。
