冻结法施工在含水疏松砂岩地层中的应用
- 格式：pdf
- 大小：296.50 KB
- 文档页数：4
下载文档原格式
合集下载
含水疏松砂岩地层深埋隧洞冻结施工技术与实践

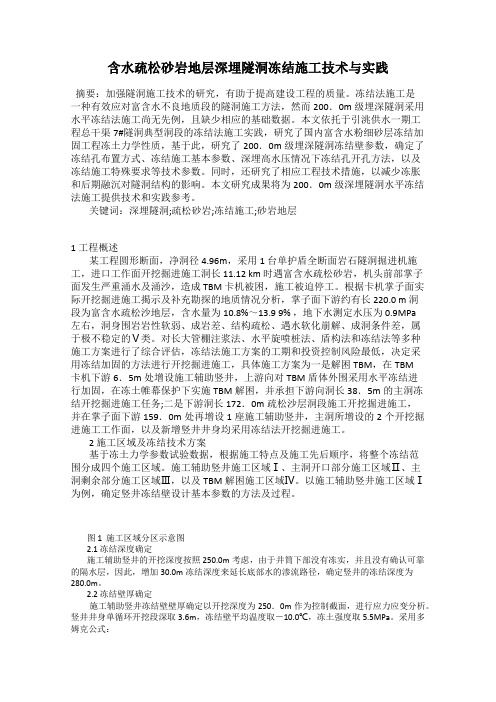

含水疏松砂岩地层深埋隧洞冻结施工技术与实践摘要：加强隧洞施工技术的研究，有助于提高建设工程的质量。

冻结法施工是一种有效应对富含水不良地质段的隧洞施工方法，然而200．0m级埋深隧洞采用水平冻结法施工尚无先例，且缺少相应的基础数据。
本文依托于引洮供水一期工程总干渠7#隧洞典型洞段的冻结法施工实践，研究了国内富含水粉细砂层冻结加固工程冻土力学性质，基于此，研究了200．0m级埋深隧洞冻结壁参数，确定了冻结孔布置方式、冻结施工基本参数、深埋高水压情况下冻结孔开孔方法，以及冻结施工特殊要求等技术参数。
同时，还研究了相应工程技术措施，以减少冻胀和后期融沉对隧洞结构的影响。
本文研究成果将为200．0m级深埋隧洞水平冻结法施工提供技术和实践参考。
关键词：深埋隧洞;疏松砂岩;冻结施工;砂岩地层1 工程概述某工程圆形断面，净洞径4.96m，采用1台单护盾全断面岩石隧洞掘进机施工，进口工作面开挖掘进施工洞长 11.12 km 时遇富含水疏松砂岩，机头前部掌子面发生严重涌水及涌沙，造成 TBM 卡机被困，施工被迫停工。
根据卡机掌子面实际开挖掘进施工揭示及补充勘探的地质情况分析，掌子面下游约有长 220.0 m 洞段为富含水疏松沙地层，含水量为10.8%～13.9 9% ，地下水测定水压为 0.9MPa左右，洞身围岩岩性软弱、成岩差、结构疏松、遇水软化崩解、成洞条件差，属于极不稳定的Ⅴ类。
对长大管棚注浆法、水平旋喷桩法、盾构法和冻结法等多种施工方案进行了综合评估，冻结法施工方案的工期和投资控制风险最低，决定采用冻结加固的方法进行开挖掘进施工，具体施工方案为一是解困TBM，在TBM卡机下游6．5m处增设施工辅助竖井，上游向对TBM盾体外围采用水平冻结进行加固，在冻土帷幕保护下实施TBM解困，并承担下游向洞长38．5m的主洞冻结开挖掘进施工任务;二是下游洞长172．0m疏松沙层洞段施工开挖掘进施工，并在掌子面下游159．0m处再增设1座施工辅助竖井，主洞所增设的2个开挖掘进施工工作面，以及新增竖井井身均采用冻结法开挖掘进施工。
