DSJ80型皮带机技术协议
甲方：___________________
乙方：___________________
日期：___________________
一、总则

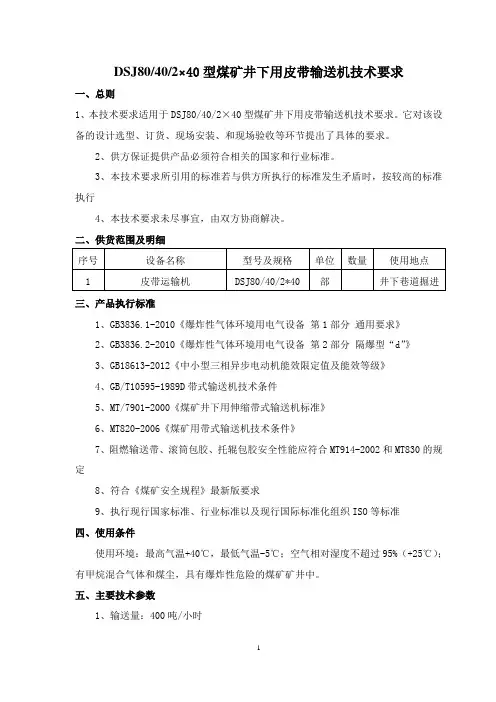

1、本技术要求适用丁DSJ80/40/2 X 40型煤矿井下用皮带输送机技术要求。它对该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。
2、供方保证提供产品必须符合相关的国家和行业标准。
3、本技术要求所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准
执行
4、本技术要求未尽事宜，由双方协商解决。
、供货范围及明细
二、广品执行标准
1、GB3836.1-2010《爆炸性气体环境用电气设备第1部分通用要求》
2、G B3836.2-2010《爆炸性气体环境用电气设备第2部分隔爆型“ d”》
3、G B18613-2012《中小型三相异步电动机能效限定值及能效等级》
4、G B/T10595-1989D#式输送机技术条件
5、M T/7901-2000《煤矿井下用伸缩带式输送机标准》
6、M T820-2006《煤矿用带式输送机技术条件》
7、阻燃输送带、滚筒包胶、托辗包胶安全性能应符合MT914-2002和MT830勺规定
8、符合《煤矿安全规程》最新版要求
9、执行现行国家标准、行业标准以及现行国际标准化组织ISO等标准
四、使用条件
使用环境：最高气温+40C，最低气温-5C ;空气相对湿度不超过95% (+25C)；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。
五、主要技术参数
1、输送量：400吨/小时
2、输送长度：1000米
3、胶带速度：2.5m/s
4、储带长度：50米
5、主电动机：JDSB-40型，2*40KVV 1470r/min , 1140/660V
6、胶带规格：塑料整芯阻燃输送带，B=800mm PVC800S山西凤凰产品。
7、传动滚筒直径：①500mm
8、换向滚筒直径：机头①400mm机尾，储带部改向①320mm压带①108mm
9、托辗直径：①89mm
10、张紧绞车：JH2-5回柱绞车。电机型号：JBJ2-7.5 , 1140/660V, 7.5KW
11、机尾承载架与转载机的搭接长度：15m
12、存储部大架7架。
13、机头部外形尺寸：4230*1961*1443。
六、技术要求
1、输送机应符合《煤矿安全规程》的有关规定。
2、输送机的电气设备应符合国标GB3836.1和GB3636.2的规定，并需经国家产品质量检测中心的防爆检验与鉴定，并取得防爆检验合格证。
3、输送机必须使用阻燃输送带，其安全性能应符合MT914-200引MT830勺规定；非金届材料的零件其安全性能应符合MT113勺规定。
4、供方所提供的设备必须能够满足煤巷、半煤岩巷以及全岩巷道掘进。
5、每部皮带长度为1000米（上、下托辗、H架、圆杠、胶带全部配齐）。
6、每部皮带运输机配套淮南保护一套，每50米一个急停，具有拉线功能，可实现前后方闭锁，具有堆煤、烟雾、速度、跑偏、撕裂、超温自动洒水装置，开关、保
护实现集成控制配套。
7、传动滚筒包菱形胶，橡胶包覆层表面应平整，无影响使用的明疤、起泡、缺胶和裂痕。
8、橡胶包覆层经70C的温度持续168h,热空气老化后拉伸强度变化率应为-25%-
+25%拉断伸长率变化率应为-25%-+25%
9、传动滚筒轴承选用进口轴承。
10、托辗轴材料的机械物理性能不得低于A3钢，托辗轴与轴承装配不分外径公差为J36。
11、机尾采用滑靴式。
12、机尾割孔，方便活煤，
12、电气设备防护等级IP65。
13、设备必须取得有效的“煤矿安全标志准用证”。
14、机尾缓冲托辗采用单个式，缓冲小架要能方便拆换。
15、皮带机尾缓冲架连接处安装标准销，并安装卡块。
16、减速器冷却水管接头为4 10mnrft速接头。
17、皮带机头安装弹簧式活扫器，厚度为20mnmZ上。
18、皮带机尾配套斜活扫器，机尾滚筒处安装60°角“V'型活扫器，活扫器胶皮材质为聚氨酯，厚度为20mm；上。
19、机头储存部安装可方便拆卸的防护网，机尾要安装护罩，并方便活煤。
20、储存部向后配套三架可调节的H架，保证将储存部出来的胶带进行随平。
21、涨紧绞车及电机上方加装护罩，保证正常运转。
22、每部皮带配六架缓冲架，缓冲架为卧式马鞍架，缓冲架板凳改为可拆卸式。
23、机头存储部大架两侧必须有护网。
24、机头储存部组装完后必须穿带试运转，保证皮带机运行正常，不存在磨损大架和滚筒现象。
25、输送机各部件应具有光滑、整齐的轮廓，不应有明显的凸凹、缺口、卷边、夹渣等缺陷。
26、输送机零件（包括外购件）须经检验合格后方准装配使用。
27、托辗管体必须活洗十净，其内壁必须涂防腐剂。
28、托辗轴材料的机械物理性能不得低于A3钢，托辗轴与轴承装配不分外径公差为J36。
29、托辗强化试验寿命折算到托辗实际使用寿命不得少于20000h。
30、防腐要求：焊缝处进行表面处理，活除焊渣等残留物，底漆、面漆各刷一遍, 油
漆涂刷应均匀，不允许出现漏涂、流挂、露底或皱皮现象。
31、供方所提供的产品必须符合《煤矿安全规程》相关要求，必须具有“两证一标志”。
32、电机防爆结合面紧固螺栓外露长度1-3扣，接线盒加防水密封圈，电机所有的挡圈、挡板必须用304不锈钢材质。
33、电机接线腔喇叭嘴出线方向必须保证不碰到喇叭嘴。
34、所有安装螺栓拧紧，弹簧垫圈不得丢失，防爆外壳各部件连接完好。
35、供货方应按技术要求和国家相关规定要求，完成设备的测量、设计、制造、测试、运输和现场调试，保障设备正常、可靠运行。
36、提供两证一标志，铭牌上有防爆合格证编号。
七、技术资料
1、供方所提供的产品必须符合《煤矿安全规程》相关要求，使用环境条件必须能够适应用户使用现场的要求，并提供提供两证一标志。
2、随机带电气试验报告一份，技术资料包括说明书、原理图、电气接线图各三
份，（另附电子版技术资料一套）。
八、质量保证及售后服务
1、质保期为投入使用12个月或送货到矿后18个月，以先到为准。由于设计、材料、加工等原因造成的质量不合格，供货方终身免费保修或保换，由此造成的安全责任全部由供货方承担。
2、现场免费指导安装调试、培训服务及24小时到矿售后服务。
编制人：
审核人员：
