低压断路器教案

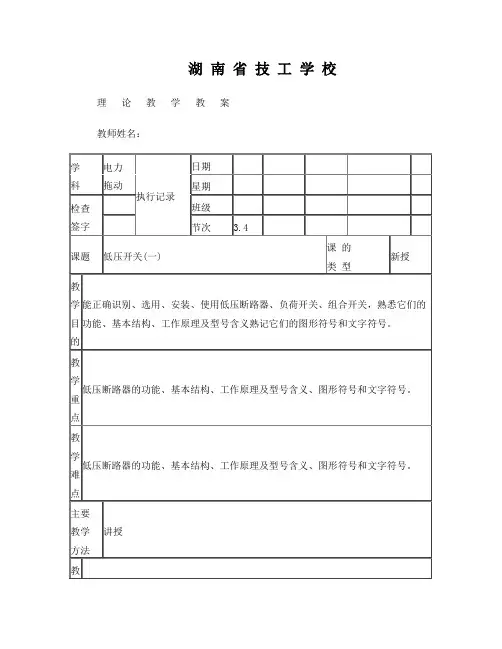

湖南省技工学校理论教学教案
教师姓名：
QF
5、低压断路器的选用
常用系列：DZ5 —用于交流50HZ、380V、10A～50A；
DZ10 —用于交流50HZ、380V。

规格有：100A、250A、600A。

低压断路器的选用原则：
（1）UN ＞ UN线路； IN ＞ IN线路
（2）I热脱扣器整定值＝ IN负载
（3）I电磁脱扣器瞬时脱扣整定值＞ I负载峰值
控制电动机时：IZ ≥ Kist
IZ ——电磁脱扣器整定；K ——安全系数，取1.5～1.7；Ist ——电动机的启动电流；（取7IN电机）
（4）UN欠压＝ UN线路
（5）极限通断能力＞ I线路最大短路
例题：P22页
6、低压断路器的安装与使用
（1）应垂直安装，电源线接在上端，负载线接在下端。

（2）当用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器，形成明显的断点。

（3）使用前，各脱扣器应清除防锈油，定期检查脱扣器。

（4）各脱扣器动作值调整好后，不允许随意变动。

（5）触头使用一定次数或分断短路电流后，应及时检查触头系统。

7、低压断路器的常见故障及处理方法表1—10
（1）不能合闸：欠压脱扣器无电压或线圈损坏；储能弹簧变形；反作用弹簧力过大；操作机构不能复位。

（2）电流达整定值，断路器不动作：热脱扣器双金属片损坏；电磁脱扣器衔铁与铁心距离太大或电磁线圈损坏；主触头熔焊。

一、断路器的工作原理：断路器的工作原理可用下图说明，它的触点1，共有三个，串联在三相主电路中，当操作手柄闭合后，触点1由锁键2保持在闭合状态，锁键2是由搭钩支持着，搭钩3可以绕轴4转动。

如果搭钩3被杠杆5顶开，触点1就被弹簧6拉开，电路分断。

电磁脱扣器的线圈和主电路串联，当线路发生短路，出现很大过电流时，过电流脱扣器的铁心线圈产生的电磁吸力才能将衔铁9吸合（正常电流所产生的吸力不能使衔铁动作）。

衔铁9吸合时撞击杠杆5，把搭钩3顶上去，使触点1打开。

欠电压脱扣器8的线圈并联在主电路上，当线路电压正常时，欠电压脱扣器产生的吸力能够将它的衔铁10吸合，如果线路电压降到某一定值时，欠电压脱扣器的吸力减小，衔铁10被弹簧11拉开，这时同样撞击杠杆5，把搭钩3顶开，也可以使触点1打开。

热脱扣器的作用和热继电器相同，当线路发生过载时，过载电流流过加热电阻丝13而使双金属片12发热弯曲，同样可将搭钩3顶开，使触点分断，起过载保护作用。

分励脱扣器14是用来远距离分闸（通过按钮15），或由继电保护装置动作来实现自动跳闸。

1——触点2——锁键3——搭钩4——转轴5——杠杆6、11弹簧7——过电流脱扣器8——欠电压脱扣器9、10衔铁12——热脱扣器双金属片13——加热电阻丝14——分励脱扣器15——按钮16——合闸电磁铁注：欠电压脱扣器电磁线圈的引线，应接到断路器的进线端，否则自动脱扣机构松动，不能完成合闸操作。

分励脱扣器电磁线圈通常是接于外部操作电源。

断路器都装有操手柄，作为正常情况下闭合和分断电路及故障后重新接通电路使用。

二、断路器的主要结构：低压断路器的主要结构包括1、触点系统断路器常用的触点有三种形式：1）插入式触点：适合于不产生电弧的接触处，常作开关极后出线的插入式连接。

其特点能通过巨大的短路电流，有电动补偿作用，能防止触点弹开。

2）桥式触点：适合小容量开关用，桥式触点有两个接触点，因增加了一个断点，有助于灭弧。

低压电器基础知识教案第一章：低压电器概述1.1 低压电器的定义与分类1.2 低压电器的作用与重要性1.3 低压电器的应用领域第二章：低压断路器2.1 低压断路器的结构与原理2.2 低压断路器的类型及特点2.3 低压断路器的选择与使用第三章：接触器3.1 接触器的结构与原理3.2 接触器的类型及特点3.3 接触器的选择与使用第四章：继电器4.1 继电器的结构与原理4.2 继电器的类型及特点4.3 继电器的选择与使用第五章：低压电器的设计与选型5.1 低压电器设计的基本原则5.2 低压电器选型的依据与注意事项5.3 低压电器的设计案例分析第六章：低压电器的主要参数及测试6.1 低压电器的主要参数6.2 低压电器的测试方法及设备6.3 低压电器测试的注意事项及故障分析第七章：低压电器的安装与维护7.1 低压电器的安装要求及步骤7.2 低压电器的维护方法及周期7.3 低压电器故障的排除与修复第八章：低压电器的安全性与可靠性8.1 低压电器的安全性要求及措施8.2 低压电器的可靠性指标及提高方法8.3 低压电器的安全性与可靠性评估方法第九章：低压电器的节能与环保9.1 低压电器节能的意义与方法9.2 低压电器环保的要求与措施9.3 低压电器节能与环保的应用案例第十章：低压电器的发展趋势与应用前景10.1 低压电器市场的现状与趋势10.2 低压电器技术创新与发展方向10.3 低压电器在新能源及智能化领域的应用前景重点和难点解析一、低压电器概述难点解析：低压电器的作用与重要性，需要深入理解其在电力系统中的关键作用，以及在不同应用领域中的具体应用场景。

二、低压断路器难点解析：低压断路器的结构与原理，需要理解其工作原理以及如何根据实际需求选择合适的断路器。

三、接触器难点解析：接触器的结构与原理，需要深入理解其工作原理以及在电路中的作用。

四、继电器难点解析：继电器的结构与原理，需要理解其工作原理以及如何根据实际需求选择合适的继电器。

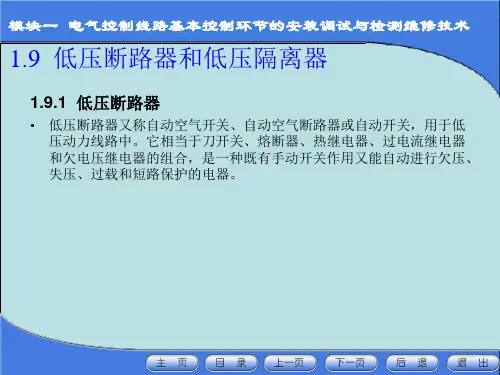

1.9 低压断路器和低压隔离器1.9.1低压断路器•低压断路器又称自动空气开关、自动空气断路器或自动开关，用于低压动力线路中。

它相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器的组合，是一种既有手动开关作用又能自动进行欠压、失压、过载和短路保护的电器。

1.9 低压断路器和低压隔离器• 1. 低压断路器的结构及工作原理•低压断路器主要由触点系统、操作机构、保护元件（各种脱扣器）和灭弧系统四部分组成。

如图1.28所示为低压断路器的结构原理图，如图其图文符号1.29所示。

图1.28 低压断路器结构示意图1—主触点2—自由脱扣机构3—过电流脱扣器4—分励脱扣器5—热脱扣器6—失压脱扣器7—按钮图1.29断路器图形符号和文字符号1.9 低压断路器和低压隔离器2. 低压断路器的型号及主要技术参数•常见的DZ20系列塑壳式低压断路器型号含义及技术参数如下:1.9 低压断路器和低压隔离器1.9.2低压隔离器• 1. 刀开关•刀开关广泛应用用在低压成套配电装置中，作为不频繁地手动接通和分断交直流电路或作隔离开关作用。

•刀开关（又称闸刀开关）是由操作手柄、闸刀式动触头、刀夹式静触头及绝缘底板组成，依靠手动进行插入与脱离插座的控制。

•刀开关按极数分，有单极、双极和三极；按结构分，有平板式或条架式；按操作方式分，有直接手柄操作式、杠杆操作机构式和电动操作机构式；按转换方向分，有单投和双投等。

•以下主要介绍塑壳开关和封闭式负荷开关。

1.9 低压断路器和低压隔离器•1) 塑壳开关图1.30 HK系列负荷开关(a)内部结构(b) 图形符号1-瓷柄2-触刀3-出线座4-瓷底座5-静触头6-进出线7-胶盖1.9 低压断路器和低压隔离器•2) 封闭式负荷开关•HH系列封闭式负荷开关的外形如图1.31所示，图1.31 HH系列封闭式负荷开关1-速动弹簧2-转轴3-手柄4-触刀5-夹座6-熔体1.9 低压断路器和低压隔离器• 2. 转换开关•转换开关（又称组合开关）由分别装在多层绝缘体的动、静触片组成。

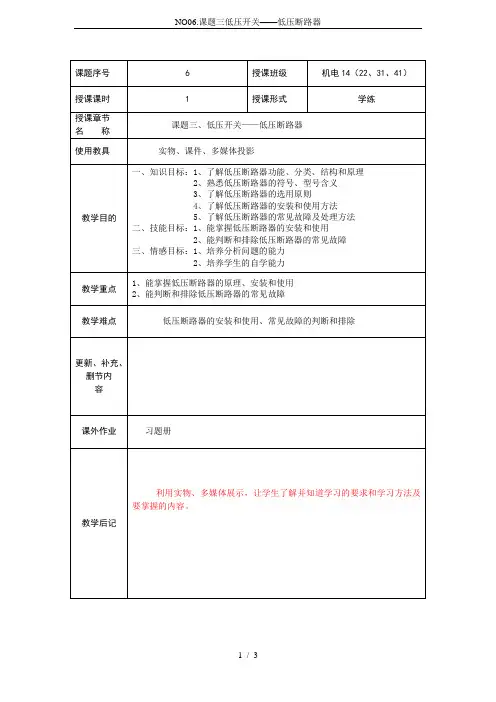

授课主要内容或板书设计
课题三、低压开关
一、低压断路器
低压断路器又称为自动空气开关或者自动空气断路器。

用于分配电能、不频繁启动异步电动机以及对电源线路及电动机的保护。

当电路发生过载、短路、失压、或者欠压等故障时能自动切断电路故障的一种保护电器。

1．功能
正常时：控制作用
故障时：保护作用（过载、短路、失压保护）
2．分类
结构：塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式。

漏电保护式
3．结构及原理
触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器、绝缘外壳。

4．符号及型号
5．低压断路器的选用
1)额定电流和额定电压
热脱扣器：I Z=I N
2)
3)电磁脱扣器:I Z≥KI ST(K=1.5~1.7)或I Z=10I N
4)欠压脱扣器：U Z=U N
5)分段能力：I dZ≥I dmax
6．安装与使用
垂直安装，电源接上端，负载接下端。

课堂教学安排。

电力拖动教案-低压开关教案章节：第一章至第五章第一章：低压开关概述教学目标：1. 了解低压开关的定义、分类和作用。

2. 掌握低压开关的主要性能参数。

3. 熟悉低压开关的安装和维护方法。

教学内容：1. 低压开关的概念及其在电力系统中的应用。

2. 低压开关的分类：断路器、接触器、继电器等。

3. 低压开关的主要性能参数：额定电压、额定电流、断路能力等。

4. 低压开关的安装与维护方法。

教学方法：1. 采用讲授法，讲解低压开关的基本概念、分类和性能参数。

2. 采用案例分析法，分析低压开关在实际应用中的作用。

3. 采用实践操作法，演示低压开关的安装和维护方法。

第二章：低压断路器教学目标：1. 掌握低压断路器的工作原理。

2. 熟悉低压断路器的结构特点。

3. 了解低压断路器的选用和安装方法。

教学内容：1. 低压断路器的工作原理：电磁脱扣器、热脱扣器、漏电脱扣器等。

2. 低压断路器的结构特点：触头、灭弧装置、脱扣器等。

3. 低压断路器的选用和安装方法。

教学方法：1. 采用讲授法，讲解低压断路器的工作原理和结构特点。

2. 采用案例分析法，分析低压断路器在实际应用中的选用和安装方法。

第三章：低压接触器教学目标：1. 掌握低压接触器的工作原理。

2. 熟悉低压接触器的结构特点。

3. 了解低压接触器的选用和安装方法。

教学内容：1. 低压接触器的工作原理：电磁吸合、触头闭合等。

2. 低压接触器的结构特点：电磁铁、触头、弹簧等。

3. 低压接触器的选用和安装方法。

教学方法：1. 采用讲授法，讲解低压接触器的工作原理和结构特点。

2. 采用案例分析法，分析低压接触器在实际应用中的选用和安装方法。

第四章：低压继电器教学目标：1. 掌握低压继电器的工作原理。

2. 熟悉低压继电器的结构特点。

3. 了解低压继电器的选用和安装方法。

教学内容：1. 低压继电器的工作原理：电磁吸合、触头闭合等。

2. 低压继电器的结构特点：电磁铁、触头、弹簧等。

3. 低压继电器的选用和安装方法。

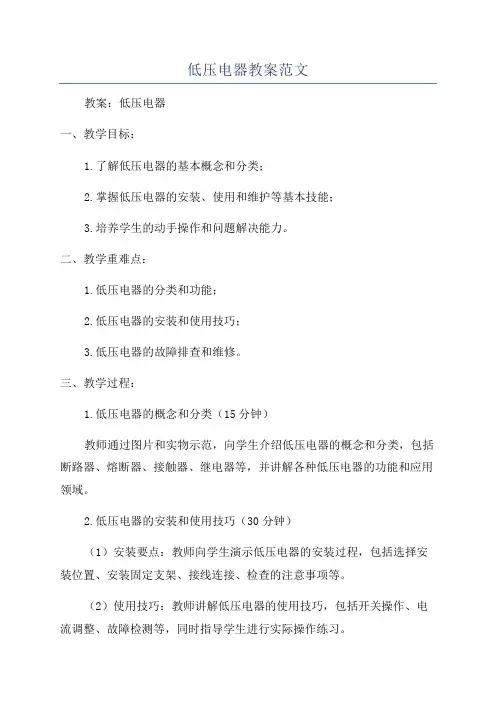

低压电器教案范文教案：低压电器一、教学目标：1.了解低压电器的基本概念和分类；2.掌握低压电器的安装、使用和维护等基本技能；3.培养学生的动手操作和问题解决能力。
