下载文档原格式
实验二 粘度法测定高聚物的分子量一、实验的目的1．掌握用乌氏（ubbelohde ）粘度计测定高聚物溶液粘度的原理和方法。
2．测定线型高聚物聚乙二醇的分子量。
二、实验原理高聚物是单体小分子加聚或缩聚而成的，其分子量大小对人们研究高聚物聚合、解聚过程的机理和动力学以及改良和控制高聚物产品的性能具有十分重要的意义。
测定方法因分子量不同而异：本实验采用的粘度法具有设备简单操作方便的特点，准确度可达到±5%。
两个面积为A 、维持流速梯度为dudl所需的力 duf Adlη=（牛顿粘度定律） 式中比例系数η称为粘度，是流体对流动所表现出的内摩擦力。
高聚物溶液的粘度η是高聚物分子间的内摩擦、高聚物分子与溶剂分子间的内摩擦以及溶剂分子与溶剂分子间的内摩擦力0η三者之和。
通常，将溶液粘度与纯溶剂粘度的比r ηηη=称为相对粘度。
将相对于溶剂，溶液粘度增加的比称为增比粘度sp ηηηη-=r η反映的是溶液的粘度行为，sp η反映的是高聚物分子与溶剂分子间和高聚物分子间的内摩擦效应。
二者均随高聚物溶液浓度C 增加而增加。
为便于比较，常将单位浓度下显示的spCη称为比浓粘度。
当溶液无限稀释时，高聚物分子彼此相隔甚远，它们的相互作用可以忽略，此时[]0l i m sp C Cηη→=[]η称为特性粘度，它反映的是无限稀释溶液中高聚物分子与溶剂分子间的内摩擦，其值取决于溶剂的性质及高聚物分子的大小和形态。
[]η单位是浓度C 单位的倒数。
在足够稀的高聚物溶液里，spCη与C 间符合：[][]2spC Cηηκη=+κ称为Huggins 常数。
sp Cη对C 作图为直线，通过，外推至C=0时所得截矩即为[]η。
据Mark-Houwink 经验方程：[]r K M αη=⋅聚乙二醇在不同温度时的K 、α值（水为溶液）见下表*本实验的聚乙二醇分子量441.810 2.310⨯-⨯ 由此，即可求出高聚物聚乙二醇的分子量。

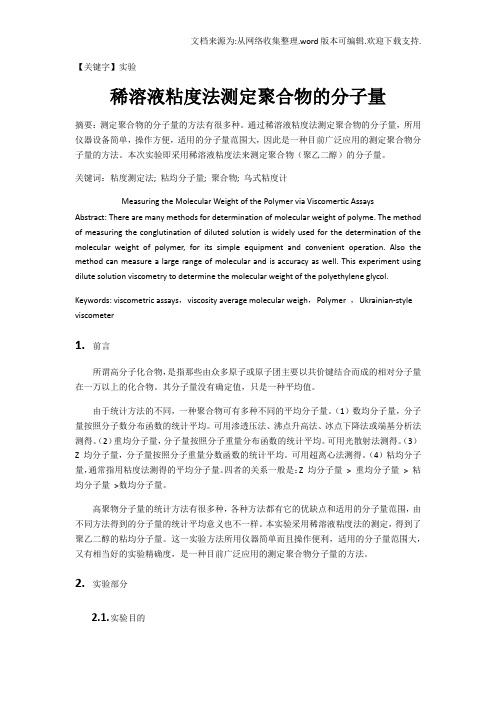

【关键字】实验稀溶液粘度法测定聚合物的分子量摘要：测定聚合物的分子量的方法有很多种。
通过稀溶液粘度法测定聚合物的分子量，所用仪器设备简单，操作方便，适用的分子量范围大，因此是一种目前广泛应用的测定聚合物分子量的方法。
本次实验即采用稀溶液粘度法来测定聚合物（聚乙二醇）的分子量。
关键词：粘度测定法; 粘均分子量; 聚合物; 乌式粘度计Measuring the Molecular Weight of the Polymer via Viscomertic AssaysAbstract: There are many methods for determination of molecular weight of polyme. The method of measuring the conglutination of diluted solution is widely used for the determination of the molecular weight of polymer, for its simple equipment and convenient operation. Also the method can measure a large range of molecular and is accuracy as well. This experiment using dilute solution viscometry to determine the molecular weight of the polyethylene glycol.Keywords: viscometric assays，viscosity average molecular weigh，Polymer ，Ukrainian-style viscometer1.前言所谓高分子化合物，是指那些由众多原子或原子团主要以共价键结合而成的相对分子量在一万以上的化合物。
粘度法测定高聚物分子量实验报告篇一：粘度法测定高聚物的相对分子质量实验报告课程名称：大学化学实验P 指导老师：成绩：__________________ 实验名称：黏度法测定高聚物的相对分子质量实验类型：一、实验目的和要求（必填）二、实验内容和原理（必填）三、实验材料与试剂（必填）四、实验器材与仪器（必填）五、操作方法和实验步骤（必填）六、实验数据记录和处理七、实验结果与分析（必填）八、讨论、心得一、实验目的1、掌握用乌氏黏度计测定聚合物溶液黏度的原理和方法。
2、测定聚合物聚乙二醇的黏均相对分子质量。
二、实验原理聚合物溶液的特点是黏度特别大，原因在于其分子链长度远大于溶剂分子，加上溶剂化作用，使其在流动时受到较大的内摩擦阻力。
黏性液体在流动过程中，必须克服内摩擦阻力而做功。
黏性液体在流动过程中所受阻力的大小可用黏度系数（简称黏度）来表示（kg·m-1·s-1）。
纯溶剂黏度反映了溶剂分子间的内摩擦力，记作η0，聚合物溶液的黏度η则是聚合物分子间的内摩擦、聚合物分子与溶剂分子间的内摩擦以及η0三者之和。
在相同温度下，通常η>η0,相对于溶剂，溶液黏度增加的分数称为增比黏度，记作ηsp，即ηsp=（η-η0）/η0 溶液黏度与纯溶剂黏度的比值称作相对黏度，记作ηr，即ηr=η/η0ηr反映的也是溶液的黏度行为；而ηsp则意味着已扣除了溶剂分子间的内摩擦效应，仅反映了聚合物分子与溶剂分子间和聚合物分子间的内摩擦效应。
聚合物溶液的增比黏度ηsp往往随质量浓度C的增加而增加。
为了便于比较，将单位浓度下所显示的增比黏度ηsp /C称为比浓黏度，而1nηr/C则称为比浓黏度。
当溶液无限稀释时，聚合物分子彼此相隔甚远，它们的相互作用可忽略，此时有关系式limc?0spclimrcc?0[η]称为特性黏度，它反映的是无限稀释溶液中聚合物分子与溶剂分子间的内摩擦，其值取决于溶剂的性质及聚合物分子的大小和形态。
聚乙二醇粘度
（原创实用版）
目录
1.聚乙二醇的概述
2.聚乙二醇的粘度特性
3.聚乙二醇粘度对其应用的影响
4.聚乙二醇粘度的测量方法
5.聚乙二醇粘度在实际应用中的例子
正文
【1.聚乙二醇的概述】
聚乙二醇，简称 PEG，是一种聚合物，由乙二醇单体聚合而成。
它具有良好的生物相容性、低毒性和广泛的化学稳定性，因此在医药、化妆品、食品和环境等领域有着广泛的应用。
【2.聚乙二醇的粘度特性】
聚乙二醇的粘度是其物理性质中的一个重要特性。
粘度指的是流体的阻力，即流体流动的难易程度。
聚乙二醇的粘度受其分子量、浓度、温度等因素的影响。
一般来说，分子量越大，粘度越大；浓度越高，粘度越高；温度越高，粘度越低。
【3.聚乙二醇粘度对其应用的影响】
聚乙二醇的粘度对其应用有重要影响。
例如，在制药领域，聚乙二醇常被用作药物的载体，其粘度会影响药物的释放速度和生物利用度。
在化妆品领域，聚乙二醇的粘度也会影响化妆品的质地和使用感受。
【4.聚乙二醇粘度的测量方法】
聚乙二醇粘度的测量方法有多种，如旋转粘度计法、毛细管粘度计法、
落球粘度计法等。
这些方法各有优缺点，选择哪种方法需要根据具体情况和需求来决定。
【5.聚乙二醇粘度在实际应用中的例子】
在制药领域，聚乙二醇常被用作药物的载体。
例如，聚乙二醇可以被用来制备缓释片剂，其粘度会影响药物的释放速度和生物利用度。
在化妆品领域，聚乙二醇的粘度也会影响化妆品的质地和使用感受。

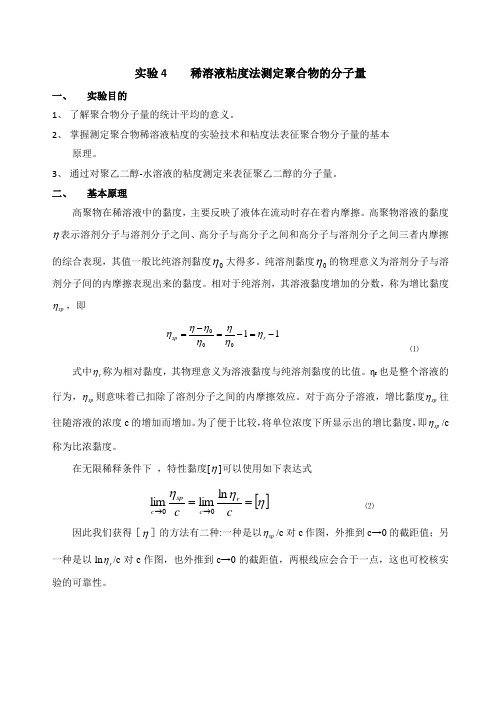

实验4 稀溶液粘度法测定聚合物的分子量一、实验目的1、 了解聚合物分子量的统计平均的意义。
2、 掌握测定聚合物稀溶液粘度的实验技术和粘度法表征聚合物分子量的基本原理。
3、 通过对聚乙二醇-水溶液的粘度测定来表征聚乙二醇的分子量。
二、基本原理高聚物在稀溶液中的黏度，主要反映了液体在流动时存在着内摩擦。
高聚物溶液的黏度η表示溶剂分子与溶剂分子之间、高分子与高分子之间和高分子与溶剂分子之间三者内摩擦的综合表现，其值一般比纯溶剂黏度0η大得多。
纯溶剂黏度0η的物理意义为溶剂分子与溶剂分子间的内摩擦表现出来的黏度。
相对于纯溶剂，其溶液黏度增加的分数，称为增比黏度sp η，即⑴式中r η称为相对黏度，其物理意义为溶液黏度与纯溶剂黏度的比值。
ηr 也是整个溶液的行为，sp η则意味着已扣除了溶剂分子之间的内摩擦效应。
对于高分子溶液，增比黏度sp η往往随溶液的浓度c 的增加而增加。
为了便于比较，将单位浓度下所显示出的增比黏度，即sp η/c 称为比浓黏度。
在无限稀释条件下 ，特性黏度[η]可以使用如下表达式[]ηηη==→→ccr c spc ln limlim⑵因此我们获得［η］的方法有二种:一种是以sp η/c 对c 作图，外推到c →0的截距值；另一种是以ln r η/c 对c 作图，也外推到c →0的截距值，两根线应会合于一点，这也可校核实验的可靠性。
11000-=-=-=r sp ηηηηηηη图1 cc c c r ps ~/ln ~/ηη和如果高聚物分子的分子量愈大，则它与溶剂间的接触表面也愈大，摩擦就大，表现出的特性黏度也大。
特性黏度[η]和分子量之间的经验关系式为:[]αηMK = ⑶式中，M 为相对平均分子量；K 为比例常数；α是与分子形状有关的经验参数。
K 和值α与温度、聚合物、溶剂性质有关，也和分子量大小有关。
K 值受温度的影响较明显，而α值主要取决于高分子线团在某温度下，某溶剂中舒展的程度，其数值介于0.5～1之间。
粘度法测定聚乙二醇实验报告目的：掌握粘度测量的方法及应用，熟悉聚乙二醇的粘度测量方法。
原理：粘度是流体内部存在的阻力，不同粘度的液体在相同的温度和相同的条件下，流动速度不同。
粘度测定是采用一个流体通过一定的管道或孔口时，所受到的阻力来测量流体内部存在的阻力大小和流体粘度的一种方法。
实验中采用 Ubbelohde 粘度计进行测量，该粘度计是通过让粘度试样流经 Ubbelohde 粘度计的毛细管，在同一温度下测试出流量的大小，从而得到粘度。
材料：聚乙二醇（PEG-400）、丙酮、乙酸乙酯、Ubbelohde 粘度计、定温水浴、移液器、天平、玻璃棒等。
实验步骤：1. 取适量聚乙二醇（PEG-400）、丙酮和乙酸乙酯称重，分别为2.5 g，加入三个干净的烧杯中。
3. 分别将三种试样倒入三个 Ubbelohde 粘度计中，Ubbelohde 粘度计液位高度应在20~30cm 之间。
4. 用定温水浴将三个 Ubbelohde 粘度计置于水浴中（温度应为25±0.1℃），恒温10min。
5. 将试样转移到粘度计的毛细管中，并打开闸门，计时器记录在规定时刻内粘度计中的液位变化。
6. 每组实验重复 3 次，并计算出平均值。
7. 将计算的数据填写入数据处理表格中，计算出相应的粘度值，并进行比较分析。
结果：分别测定了聚乙二醇在丙酮和乙酸乙酯溶剂中的粘度值，得到如下表格：| 试样 | 流量时间（s） | 测定粘度值（mPa·s） || ---- | ---- | ---- || 聚乙二醇+丙酮 | 69.6、69.7、69.8 | 58.29、58.32、58.35 || 聚乙二醇+乙酸乙酯 | 406.8、407.2、407.5 | 339.6、339.8、340.1 |由表格可知，聚乙二醇在丙酮中的粘度值要比在乙酸乙酯中的粘度值小得多，这是因为乙酸乙酯的极性较强，分子间作用力较大，在相同条件下容易形成氢键和范德华力，降低了分子的流动性。
稀溶液粘度法测定聚合物的分子量【摘要】发现聚乙二醇溶液的粘度与其分子量有一定的关系，利用经验公式即可以通过相对粘度计算得到聚乙二醇的分子量。
本文中利用乌氏粘度计测量不同浓度下聚乙二醇溶液的粘度，与水作对比得到其相对粘度，进而通过作图并计算得到聚乙二醇的分子量。
【关键词】聚乙二醇，乌氏粘度计，稀溶液粘度法，聚合物的分子量。
测定聚合物的分子量方法有很多种。
本文采用稀溶液粘度法测定聚合物的分子量，所用仪器设备简单，操作便利，适用的分子量范围大，又有相当好的实验精确度，因此粘度法是一种目前广泛应用的测定聚合物分子量的方法。
但它不是一种测定分子量的绝对方法，而是一种相对方法，因为特性粘数－分子量经验关系式是要用分子量绝对测定方法来校正订定的，本方法也就适用于各种分子量范围。
需注意的是在不同分子量范围里，可能要用不同的经验方程式。
液体的流动是因受外力作用分子进行不可逆位移的过程。
液体分子间存在着相互作用力，因此当液体流动时，分子间就产生反抗其相对位移的摩擦力（内摩擦力)，液体的粘度就是液体分子间这种内摩擦力的表现。
依照Newton 的粘性流动定律，当两层流动液体面间（设面积为A ）由于液体分子间的内摩擦产生流速梯度vzδδ时（图1），液体对流动的粘性阻力为：vf A zδηδ= （1）η为液体的粘度，单位是帕斯卡·秒。
当液体在半径为R 、长度为L 的毛细管里流动时（图2），如果在毛细管两端间的压力差为P ，并且假使促进液体流动的力（P R 2π）全部用以克服液体对流动的粘性阻力。
那么在离轴r 和（dr r +）的两圆柱面间的流动服从下列方程式：220dvr P rL drππη+= （2）式（2）就规定了液体在毛细管里流动时的流速分布()v r 。
假如液体可以润湿管壁，管壁与液体间没有滑动，则()0v R =，则：()()2224rr R R dv P Pv r dr rdr R r dr L L ηη==-=-⎰⎰ （3）所以平均流出容速（设在t 秒内流出液体的体积是V ）为：()42200228R R V P PR rvdr r R r dr t L L πππηη==-=⎰⎰ （4）v+dv v dz AA图1 液体的流动示意图则液体的粘度可表示为：48PR t LVπη=（5）液体粘度的绝对值测定是很困难的，所以一般应用都测定相对粘度。
聚乙二醇的粘度和分子量聚乙二醇是一种常见的高分子化合物，也被称为聚氧乙烯或PEG。
它是由乙二醇单体通过聚合反应制得的，具有线性结构和重复的氧乙烯单元。
聚乙二醇的粘度和分子量是其重要的物理性质，对于其应用和性能起着重要的影响。
聚乙二醇的粘度是指其流动阻力的大小，通常用来描述物质的黏稠程度。
粘度与分子量之间存在着一定的关系，一般来说，分子量越大，粘度越高。
这是因为分子量大的聚乙二醇具有更多的分子链段和交联点，使得其分子间相互作用增强，流动阻力增大，从而导致粘度升高。
聚乙二醇的分子量是指其分子链上所含有的乙二醇单体个数的总和。
分子量的大小直接影响着聚乙二醇的物理性质和应用领域。
一般来说，聚乙二醇的分子量可以从几百到数十万不等，常见的有200、400、600、1000等不同的规格。
聚乙二醇的粘度和分子量之间存在着一定的关系，通常可以通过测定聚乙二醇溶液在特定温度下的粘度来间接推算其分子量。
常用的测定方法有旋转粘度法、滴定法和凝胶渗透色谱法等。
这些方法都是通过测量聚乙二醇溶液在外力作用下流动的速度或阻力来确定其粘度，然后根据已知的聚乙二醇标准样品建立标准曲线，从而推算出待测样品的分子量。
聚乙二醇的粘度和分子量对其应用具有重要意义。
首先，粘度可以用来评估聚乙二醇在溶液中的流动性能，对于一些需要润滑、黏附或扩散等特殊要求的应用领域具有重要意义。
其次，分子量可以影响聚乙二醇的溶解性、稳定性和生物相容性等性质，在药物传递、生物医学材料、涂料、化妆品等领域有广泛的应用。
在药物传递领域，聚乙二醇被广泛应用于控释系统中。
由于其高分子量和较高的粘度，聚乙二醇可以形成稳定的纳米颗粒或水凝胶，并具有较长的血液循环寿命。
这种特性使得聚乙二醇能够延长药物在体内的停留时间，提高药物的生物利用度，并减少药物对正常组织的毒性。
此外，聚乙二醇还可以通过调节其分子量和粘度来控制药物的释放速率和途径，实现药物在体内的持续释放。
在生物医学材料领域，聚乙二醇被广泛应用于人工关节、心脏支架、组织工程等领域。
聚乙二醇粘度
（原创版）
目录
1.聚乙二醇的概述
2.聚乙二醇的粘度特性
3.聚乙二醇粘度对其应用的影响
4.聚乙二醇粘度的控制和测量方法
5.聚乙二醇粘度在实际应用中的例子
正文
聚乙二醇（PEG）是一种聚合物，由多个乙二醇分子通过酯键连接而成。
它是一种具有广泛应用的聚合物，可以用于制备各种药物、化妆品、洗涤剂等。
聚乙二醇的一个非常重要的特性就是它的粘度。
聚乙二醇的粘度特性主要取决于其分子量。
分子量越大，粘度越高。
聚乙二醇的粘度还受到温度的影响。
一般来说，温度越高，粘度越低。
这是因为高温会使聚乙二醇分子的热运动加剧，分子间的相互作用力减弱，从而导致粘度降低。
聚乙二醇的粘度对其应用有着重要的影响。
例如，在制备药物时，需要选择适当粘度的聚乙二醇作为载体，以保证药物的释放速度和效果。
在制备化妆品时，聚乙二醇的粘度会影响化妆品的质地和涂抹性。
聚乙二醇粘度的控制和测量方法主要有两种。
一种是通过调节聚合反应的条件，如反应温度、反应时间等，来控制聚乙二醇的分子量，从而控制其粘度。
另一种是通过粘度计等仪器来测量聚乙二醇的粘度。
在实际应用中，聚乙二醇粘度有很多例子。
例如，聚乙二醇常被用作润滑剂。
在润滑剂中，聚乙二醇的粘度要适中，既要保证润滑效果，又要防止润滑剂流失。
此外，聚乙二醇还被用于制备隐形眼镜护理液。
在这种
情况下，聚乙二醇的粘度要适中，以保证护理液的抗菌效果，同时又要保证隐形眼镜的舒适度。
总的来说，聚乙二醇的粘度是一个重要的特性，对其应用有着重要的影响。
粘度法测定聚合物分子量2010年04月06日11:30 admins 学习时间：20分钟评论 0条分子量是聚合物最基本的结构参数之一，与聚合物材料物理性能有着密切的关系，在理论研究和生产实践中经常需要测定这个参数。
测定聚合物分子量的方法很多，不同测定方法所得出的统计平均分子量的意义有所不同，其适应的分子量范围也不相同。
对线型聚合物，各测定聚合物分子量的方法适用的范围如表1所示:表1：测量聚合物分子量的方法与适用分子量范围方法名称适用摩尔质量范围平均摩尔质量类型方法类型粘度法104～107 粘均相对法端基分析法＜3×104 数均绝对法沸点升高法＜3×104 数均相对法凝固点降低法＜5×103 数均相对法气相渗透压法(VPO) ＜3×104 数均相对法膜渗透压法2×104～1×106 数均绝对法光散射法2×104～1×107 重均绝对法超速离心沉降速度法1×104～1×107 各种平均绝对法超速离心沉降平衡法1×104～1×106 重均、数均绝对法凝胶渗透色谱法1×103～5×106 各种平均相对法在高分子工业和研究工作中最常用的是粘度法，它是一种相对的方法，适用于分子量在104～107范围的聚合物。
此法设备简单、操作方便，又有较高的实验精度。
通过聚合物体系粘度的测定，除了提供粘均分子量外，还可得到聚合物的无扰链尺寸和膨胀因子，其应用最为广泛。
目的要求掌握粘度法测定聚合物分子量的基本原理。
掌握用乌氏粘度计测定聚合物稀溶液粘度的实验技术及数据处理方法。
测定线性聚合物-聚苯乙烯的平均分子量原理聚合物在良溶剂中充分溶解和分散，其分子链在良溶剂中的构象是无规线团。
这样聚合物稀溶液在流动过程中，分子链线团与线团间存在摩擦力，使得溶液表现出比纯溶剂的粘度高。
聚合物在稀溶液中的粘度是它在流动过程中所存在的内摩擦的反映，其中溶剂分子相互之间的内摩擦所表现出来的粘度叫做溶剂粘度，以η0表示，粘度的单位为帕斯卡秒。
