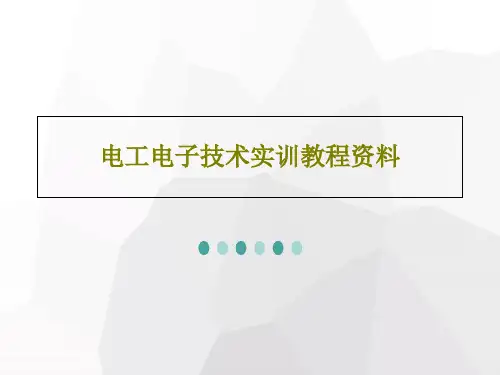

电工电子技术实训教程资料

实验三TTL逻辑门电路实验一认识实训台并测量电路一、目的1.认识整个电工电子实训台；2.测量所有电源；3.连接电路并进行测量。

二、设备和工具1．电工电子实训台；2．交流毫伏表；3．二极管、三极管；4. 导线。

三、原理和方法1．交流毫伏表交流毫伏表只能在其工作频率范围之内，用来测量交流电压的有效值。

为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。

2. 晶体二极管(1)晶体二极管（以下简称二极管）是内部具有一个PN结，外部具有两个电极的一种半导体器件。

对二极管进行检测，主要是鉴别它的正、负极性及其单向导电性能。

通常其正向电阻小为几百欧，反向电阻大为几十千欧至几百千欧。

(2)二极管极性的判别根据二极管正向电阻小，反向电阻大的特点可判别二极管的极性。

指针式万用表：将万用表拨到R⨯100或R⨯1k的欧姆档，表棒分别与二极管的两极相连，测出两个阻值，在测得阻值较小的一次测量中，与黑表棒相接的一端就是二极管的正极。

同理在测得阻值较大的一次测量中，与黑表棒相接的一端就是二极管的负极。

数字式万用表：红表笔插在“V·Ω”插孔，黑表笔插在“COM”插孔。

将万用表拨到二极管档测量，用两支表笔分别接触二极管两个电极，若显示值为几百欧，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极；若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。

(3)二极管质量的检测一个二极管的正、反向电阻差别越大，其性能就越好。

用上述方法测量二极管时，如果双向电阻值都较小，说明二极管质量差，不能使用；如果双向阻值都为无穷大，说明该二极管已经断路；如果双向阻值均为零，则说明二极管已被击穿。

在这三种情况下二极管就不能使用了。

3.晶体三极管(1)三极管的结构可以看成是两个背靠背的PN结，如图3-1所示。

对NPN管来说，基极是两个PN结的公共阳极，对PNP管来说，基极是两个PN结的公共阴极。

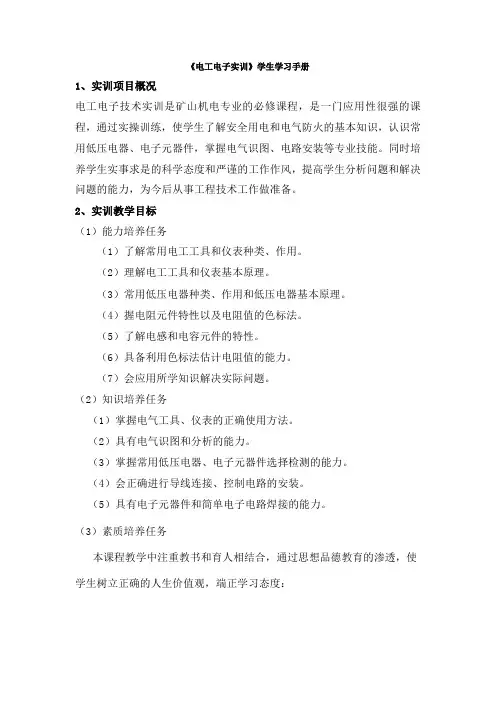

《电工电子实训》学生学习手册1、实训项目概况电工电子技术实训是矿山机电专业的必修课程，是一门应用性很强的课程，通过实操训练，使学生了解安全用电和电气防火的基本知识，认识常用低压电器、电子元器件，掌握电气识图、电路安装等专业技能。

同时培养学生实事求是的科学态度和严谨的工作作风，提高学生分析问题和解决问题的能力，为今后从事工程技术工作做准备。

2、实训教学目标（1）能力培养任务（1）了解常用电工工具和仪表种类、作用。

（2）理解电工工具和仪表基本原理。

（3）常用低压电器种类、作用和低压电器基本原理。

（4）握电阻元件特性以及电阻值的色标法。

（5）了解电感和电容元件的特性。

（6）具备利用色标法估计电阻值的能力。

（7）会应用所学知识解决实际问题。

（2）知识培养任务（1）掌握电气工具、仪表的正确使用方法。

（2）具有电气识图和分析的能力。

（3）掌握常用低压电器、电子元器件选择检测的能力。

（4）会正确进行导线连接、控制电路的安装。

（5）具有电子元器件和简单电子电路焊接的能力。

（3）素质培养任务本课程教学中注重教书和育人相结合，通过思想品德教育的渗透，使学生树立正确的人生价值观，端正学习态度：1）具有主动参和、积极进取、崇尚科学、探究科学的学习态度和思想意识；2）具有理论联系实际，严谨认真、实事求是的科学态度；3）具有辩证思维能力和创新精神，通过情境的学习能举一反三；4）具有爱岗敬业的思想，实事求是的工作作风；5）增强职业道德的意识，增强密切联系工程实践的能力。

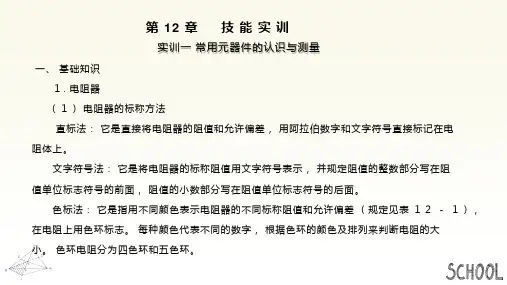

3、实训主要任务及内容1.3.1常用电子元器件的认识、选择和使用通过对各类常用电子元器件和控制面板上各类低压元器件的实物观察，了解其构造和工作原理，并学会使用、测量。

其中包括电阻、电容、二极管、三极管、可控硅、光敏电阻、集成芯片、闸刀开关、空气开关、熔断器、交流接触器、热继电器等各类低压元器件。

重点：掌握交流接触器、可控硅、光敏电阻等工作原理及测量方法。

难点：掌握集成芯片的工作原理。

《电工电子技术与技能实训指导》电子教案第一章：电工电子技术基础1.1 电路的概念与基本元素电路的定义电路的基本元素：电源、开关、导线、电阻、电容、电感1.2 电压、电流和电阻电压的概念与测量电流的概念与测量电阻的概念与测量1.3 欧姆定律欧姆定律的内容电阻的计算电压和电流的关系第二章：电工元件2.1 电阻电阻的种类电阻的测量电阻的应用2.2 电容电容的种类电容的测量电容的应用2.3 电感电感的种类电感的测量电感与应用第三章：基本电路分析3.1 串联电路串联电路的特点串联电路的分析方法串联电路的应用3.2 并联电路并联电路的特点并联电路的分析方法并联电路的应用3.3 混联电路混联电路的特点混联电路的分析方法混联电路的应用第四章：电子技术基础4.1 半导体器件二极管晶体管场效应晶体管4.2 放大电路放大电路的基本原理放大电路的分类放大电路的应用4.3 数字电路数字电路的基本概念逻辑门电路触发器电路第五章：电子技术应用5.1 电源电路电源电路的分类电源电路的设计方法电源电路的应用5.2 信号处理电路信号处理电路的分类信号处理电路的设计方法信号处理电路的应用5.3 控制电路控制电路的分类控制电路的设计方法控制电路的应用第六章：电工测量技术6.1 电工测量仪器仪表电压表、电流表、钳形表电能表、功率因数表兆欧表、万用表6.2 测量方法与测量误差测量方法测量误差的概念与分类减小测量误差的方法6.3 电工测量实验电压、电流的测量电阻、电容、电感的测量功率、电能的测量第七章：低压电器与控制电路7.1 低压电器开关保护器接触器继电器7.2 控制电路设计基础控制电路的基本环节控制电路的设计方法控制电路的安装与调试7.3 典型控制电路简单的控制电路顺序控制电路复杂控制电路第八章：电气设备与保护8.1 电动机电动机的种类与结构电动机的工作原理电动机的选用与安装8.2 变压器变压器的种类与结构变压器的工作原理变压器的选用与安装8.3 电气设备的保护短路保护过载保护漏电保护第九章：电子技能训练9.1 焊接技术焊接工具与材料焊接方法与技巧焊接质量的判断9.2 电路板设计电路板的设计原则电路板的布局与布线电路板的加工与制作9.3 电子产品装调电子产品的装接电子产品的调试电子产品的维修第十章：综合训练与实践10.1 电工电子技术综合训练设计并实现一个简单的电路分析并解决电路中出现的问题提高电路的性能与可靠性10.2 电工电子技术实践项目设计一个低压控制电路安装与调试一个电气设备进行一个电子产品的装调与维修10.3 电工电子技术竞赛与创新参加电工电子技术竞赛开展电工电子技术创新项目培养电工电子技术能力与创新精神第十一章：通信原理与技术11.1 通信系统的基本概念通信系统的组成通信系统的分类通信系统的基本参数11.2 模拟通信技术模拟通信系统的原理调制与解调技术信道编码与解码技术11.3 数字通信技术数字通信系统的原理数字调制与解调技术信道编码与解码技术第十二章：现代电子技术应用12.1 微电子技术微处理器微控制器集成电路12.2 计算机网络技术计算机网络的组成与分类网络协议与通信协议网络设备与网络架构12.3 物联网技术物联网的基本概念物联网的架构与技术组成物联网的应用领域第十三章：电力电子技术13.1 电力电子器件晶闸管变频器整流器13.2 电力电子电路与应用电力电子电路的原理与特点电力电子电路的设计与分析电力电子电路的应用实例13.3 电力电子技术的应用领域电力系统交通运输工业生产第十四章：实验与实践指导14.1 实验设计与方法实验目的与要求实验设计与步骤实验数据的处理与分析14.2 实践操作与技能培养实践操作的注意事项实践技能的培养与提高实践项目的选择与实施实验报告的格式与内容实验与实践报告的评估与反馈第十五章：电工电子技术的发展趋势15.1 电工电子技术的发展历程电工电子技术的发展阶段电工电子技术的重要成果电工电子技术的影响与贡献15.2 电工电子技术的现状与挑战电工电子技术在各领域的应用电工电子技术面临的问题与挑战电工电子技术的创新与发展方向15.3 电工电子技术的未来展望新型电工电子技术的预测与展望电工电子技术对未来的影响与变革电工电子技术在人类社会发展中的作用与地位重点和难点解析重点：电工电子技术的基本概念、基本元件、基本电路分析、电子技术基础、电子技术应用、电工测量技术、低压电器与控制电路、电气设备与保护、电子技能训练、通信原理与技术、现代电子技术应用、电力电子技术、实验与实践指导、电工电子技术的发展趋势。

电工电子技术实训教程资料第一部分：实训前的准备工作（200字）1.实训目标：明确实训的目标和要求，帮助学生了解实训的重要性和意义。

2.实训安全：介绍实训过程中需要注意的安全事项，如佩戴防护用品、正确使用实验设备等。

3.实训器材：列举实训所需的各类仪器设备和器材，并说明其功能和使用方法。

4.实训流程：详细描述每个实训环节的步骤和操作要点，帮助学生了解实训的整体流程。

第二部分：电工电子基础实训（400字）1.电路基础实训：包括电路分析、电路设计和电路实验等内容，通过实际操作加深对电路原理的理解。

2.电气基础实训：包括电气控制回路的搭建和调试，电动机的接线和控制等内容，帮助学生掌握电气控制技术。

3.电子基础实训：包括电子元器件的测试和焊接，电子电路的调试和维修等内容，提高学生的电子技术操作能力。

第三部分：电工电子应用实训（400字）1.电力系统实训：包括变压器的调试和维修，电力传输线路的检修等内容，帮助学生了解电力系统的构成和运行。

2.控制系统实训：包括PLC编程和调试，自动控制装置的搭建和调试等内容，提高学生的自动控制技术能力。

3.电子设备实训：包括电子测量仪器的使用和维护，电子设备的维修和调试等内容，培养学生的电子设备维修能力。

第四部分：实训总结与评估（200字）1.实训总结：对整个实训过程进行总结，总结实训中遇到的问题和解决方法，总结实训的收获和体会。

2.实训评估：对学生的实训表现进行评估，评估内容包括实训操作技能、实训报告撰写能力和实际问题解决能力等。

以上是电工电子技术实训教程资料的大致内容，通过这些资料，学生可以系统地学习和实践电工电子技术，提高自己的实际操作能力和解决问题的能力。

实训教程资料的编写应结合实际情况进行，根据学生的实际需求和实训内容进行相应的调整和补充。

《电工电子技术与技能实训指导》电子教案第一章：电工电子技术基础1.1 电流、电压和电阻的概念电流：电荷的定向移动形成电流，单位是安培（A）。

电压：电路两点间的电势差，单位是伏特（V）。

电阻：阻碍电流流动的性质，单位是欧姆（Ω）。

1.2 电路的基本元件电阻：阻碍电流流动的元件。

电容：储存电能的元件。

电感：阻碍电流变化和储存能量的元件。

电源：提供电能的装置。

1.3 电路的基本定律欧姆定律：电流I等于电压U除以电阻R（I=U/R）。

基尔霍夫电压定律：电路中任意闭合回路电压的代数和为零。

基尔霍夫电流定律：电路中任意节点流入和流出的电流代数和为零。

第二章：电子元器件2.1 半导体基础知识半导体：导电性能介于导体和绝缘体之间的材料。

PN结：P型半导体和N型半导体接触形成的结。

2.2 常用电子元器件二极管：具有单向导通特性。

晶体管：放大和开关电路信号的元件。

电阻：调节电路中的电流和电压。

电容：滤波、耦合和能量储存。

2.3 元器件的检测与选用二极管检测：使用二极管测试仪检测正向和反向电阻值。

晶体管检测：使用万用表检测晶体管的放大特性。

电阻检测：使用万用表检测电阻的阻值。

电容检测：使用万用表检测电容的容值。

第三章：基本电路分析方法3.1 串并联电路分析串联电路：元件依次连接，电流相同，电压分配。

并联电路：元件并行连接，电压相同，电流分配。

3.2 交流电路分析交流电：电压和电流随时间变化的电流。

相位：电压和电流波形之间的相位差。

频率：交流电变化的次数，单位是赫兹（Hz）。

3.3 谐振电路分析谐振电路：电感和电容元件串联或并联形成的谐振频率电路。

谐振条件：电感和电容的阻抗相等，电路阻抗最小。

第四章：电子技能实训4.1 焊接技能焊接工具：电烙铁、焊锡丝、助焊剂。

焊接步骤：预热、熔锡、焊接、冷却。

4.2 电路板制作电路板材料：印刷电路板（PCB）材料。

制板步骤：设计、打印、腐蚀、钻孔。

4.3 电子设备组装与调试组装步骤：安装元器件、焊接、连接电路。

《电工电子技术与技能实训指导》电子教案第一章：电工电子技术基础知识1.1 电路的基本概念1.1.1 电路的定义1.1.2 电路的元件1.1.3 电路的基本定律1.2 电子元件1.2.1 半导体基础知识1.2.2 常用的电子元件1.3 电路图的阅读与绘制1.3.1 电路图的符号1.3.2 电路图的阅读方法1.3.3 电路图的绘制方法第二章：电工技能实训2.1 电工工具的使用2.1.1 螺丝刀的使用2.1.2 扳手的使用2.1.3 电线的连接与切断2.2 低压电器2.2.1 开关的使用2.2.2 保护电器的作用与选用2.3 照明电路的安装与调试2.3.1 照明电路的基本组成2.3.2 照明电路的安装步骤2.3.3 照明电路的调试方法第三章：电子技能实训3.1 焊接技能3.1.1 焊接工具与材料3.1.2 焊接方法与技巧3.1.3 焊接质量的判断3.2 电子元件的检测与替换3.2.1 元件的检测方法3.2.2 元件的替换技巧3.3 简单的电子电路制作与调试3.3.1 电子电路的制作步骤3.3.2 电子电路的调试方法第四章：常用电子设备的使用与维护4.1 收音机的使用与维护4.1.1 收音机的结构与原理4.1.2 收音机的使用方法4.1.3 收音机的维护与保养4.2 电视机的使用与维护4.2.1 电视机的结构与原理4.2.2 电视机的使用方法4.2.3 电视机的维护与保养第五章：电工电子技术在实际应用中的案例分析5.1 电工电子技术在家庭中的应用5.1.1 家庭电路的组成与原理5.1.2 家庭电路的故障与维修5.2 电工电子技术在工业中的应用5.2.1 工业电路的组成与原理5.2.2 工业电路的故障与维修5.3 电工电子技术在新能源领域的应用5.3.1 新能源电路的组成与原理5.3.2 新能源电路的故障与维修第六章：模拟电子技术实训6.1 放大器电路的设计与制作6.1.1 放大器电路的基本原理6.1.2 放大器电路的元件选择6.1.3 放大器电路的制作与调试6.2 滤波器电路的设计与制作6.2.1 滤波器电路的基本原理6.2.2 滤波器电路的类型及应用6.2.3 滤波器电路的制作与调试第七章：数字电子技术实训7.1 数字电路的基本原理与制作7.1.1 逻辑门电路的制作7.1.2 触发器电路的制作7.1.3 计数器电路的制作7.2 微控制器应用实训7.2.1 微控制器的结构与原理7.2.2 微控制器的编程与调试7.2.3 微控制器在实际电路中的应用第八章：电力电子技术实训8.1 电力电子器件的使用与驱动8.1.1 电力电子器件的类型及特性8.1.2 电力电子器件的驱动电路设计8.1.3 电力电子器件的保护与散热8.2 变频器电路的安装与调试8.2.1 变频器电路的组成与原理8.2.2 变频器电路的安装步骤8.2.3 变频器电路的调试方法第九章：电工电子技术在自动化领域的应用9.1 自动化控制系统的基本原理9.1.1 自动控制系统的类型9.1.2 自动控制系统的组成9.1.3 自动控制系统的应用9.2 PLC编程与实训9.2.1 PLC的基本原理与结构9.2.2 PLC编程软件的使用9.2.3 PLC在自动化控制系统中的应用案例第十章：电工电子技术实验与实训的安全注意事项10.1 电工电子实验与实训的安全知识10.1.1 电气火灾的预防10.1.2 触电急救措施10.1.3 安全操作规程10.2 实验与实训过程中的环境保护10.2.1 电子垃圾的处理10.2.2 化学品的安全使用10.2.3 实验室通风与照明重点和难点解析重点环节：1. 电路的基本概念与元件识别2. 电子元件的检测与替换3. 照明电路的安装与调试4. 焊接技能的训练5. 放大器电路的制作与调试6. 逻辑门电路的制作7. 变频器电路的安装与调试8. 自动化控制系统的基本原理与应用9. 电工电子实验与实训的安全注意事项详细补充和说明：1. 对电路的基本概念和元件进行详细讲解，包括电路的定义、电路的元件（如电源、开关、导线、电阻、电容等）以及电路的基本定律（如欧姆定律、基尔霍夫定律等）。

电工电子技术实训教程资料
实训内容：
1.电路基础实验：学习电路中基本元件（电阻、电容、电感等）的使用和测量，掌握欧姆定律和基本电路法则的应用。

2.元器件焊接实验：学习焊接技巧，掌握焊接工具的正确使用，熟悉电子元器件（二极管、晶体管、集成电路等）的焊接方法。

3.电源实验：学习直流电源和交流电源的基本原理，掌握稳压电源和变压器的调试方法。

4.模拟电路实验：学习放大电路、滤波电路和振荡电路的原理和设计方法，培养分析和解决实际电路问题的能力。

5.数字电路实验：学习逻辑门电路的基本概念和应用，掌握数字电路的设计和测试方法。

6.单片机实验：学习单片机的基本工作原理和应用，掌握单片机的编程和调试方法，能够完成简单的单片机控制实验。

7.电机与电机控制实验：学习电机的基本原理和分类，掌握电机的接线和调试方法，了解电机控制的基本原理和方法。

8.传感器与仪器实验：学习各种传感器的工作原理和应用，掌握常用仪器（示波器、信号发生器等）的使用方法。

1 焊接技术焊接技术是通过加热、加压，或两者并用，是同性或异性两工件产生原子间结合的加工工艺和联接方式。

焊接应用广泛，既可用于金属，也可用于非金属。

一个电子装置由若干个电子元件组成，各个电子元件通过焊接连接成为一个完整的电路，焊接技术的优劣直接影响装置是否正常运行和质量的好坏。

1．1 焊接工具和材料电烙铁、焊料、助焊剂、斜口钳、镊子、电烙铁架1．1.1 电烙铁电烙铁是焊接电子元器件的重要工具，直接影响着焊接的质量。

电烙铁从结构上分为外热式和内热式两种，常用的有75W、45W、25W、20W等。

选择电烙铁要根据焊接任务的不同，选用不同功率的电烙铁。

一般焊接半导体元器件选用20W电烙铁即可。

新的电烙铁使用前要进行“上锡”。

首先将烙铁头锉干净，然后把电烙铁通电加热，预热一会儿后将烙铁头粘上松香，再用烙铁头将焊锡丝熔化，使烙铁头上薄薄的镀上一层锡。

防止电烙铁长时间加热因氧化使烙铁头被“烧死”，不再“吃锡”。

1.1.2 焊料焊料是将被焊物体牢固的焊接到电路板上。

焊料熔点比被焊物熔点低很多，否则容易和被焊物连在一起。

一般的电子元件用焊料是锡铅比例为3：2的焊锡，其低熔点仅为180摄氏度左右，用25W-30W的电烙铁就可以熔化。

焊锡通常制作成管状焊锡丝，内芯有松香做助焊剂。

1.1.3 助焊剂助焊剂的作用是去除焊件表面的氧化物，加热时防氧化，帮助焊料流动，减少表面张力，提高焊接质量。

一般用松香（固态）或松香水（松香加酒精做的液态助燃剂）。

1.2 手工焊接方法1．2．1 焊接的手法焊接的手法为左手食指中指夹住焊锡丝，右手拿住电烙铁，烙铁头随着锡丝走。

1.2.2 五步焊接法正确的焊接方法是五步焊接法：准备施焊、加热焊件、加焊锡、去焊锡和去烙铁，如图1.1所示。

1、准备施焊：准备好焊锡丝，预热好电烙铁。

2、加热焊件：将烙铁头接触焊接点，使被焊引线和焊盘加热。

3、加焊锡：当焊件加热到一定温度后，放上焊锡丝，焊锡丝能够立即沾附到被焊件上。

第二篇电工电子技术实训实训一:电工基本技能及配盘实训内容:一、常用电工工具的使用二、导线的连接方法三、家用配电盘的制作四、综合盘的制作五、空气开关箱的制作六、RJ-45水晶头及568B直通线的制作七、有线电视插头、电话线水晶头的制作八、实训时间具体安排九、实训各项评分标准电工基本技能及配盘实训的任务是:使学生了解行业规范所要求的电工工艺基本知识和初步掌握最基本的电工操作技能,培养学生分析问题和解决问题的能力,提高实际动手能力,加强职业道德观念。

一、常用电工工具的使用1、螺丝刀的用途及操作方法螺丝刀也称为螺丝起子、螺钉旋具、改锥等,用来紧固或拆卸螺钉。

它的种类很多,按照头部的形状的不同,常见的可分为一字和十字两种;按照手柄的材料和结构的不同,可分为木柄、塑料柄、夹柄和金属柄等四种;按照操作形式可分为自动、电动和风动等形式。

(1十字起子实物图如下所示。

十字形螺丝刀主要用来旋转十字槽形的螺钉、木螺丝和自攻螺丝等。

产品有多种规格,通常说的大、小螺丝刀是用手柄以外的刀体长度来表示的,常用的有100mm、150mm、200mm、300mm和400mm等几种。

使用时应注意根据螺丝的大小选择不同规格的螺丝刀。

使用十字形螺丝刀时,应注意使旋杆端部与螺钉槽相吻合,否则容易损坏螺钉的十字槽。

(2一字起子实物图如下图所示。

一字形螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自攻螺丝等。

产品规格与十字形螺丝刀类似,常用也是100mm、150mm、200mm、300mm和400mm等几种。

使用时应注意根据螺丝的大小选择不同规格的螺丝刀。

若用型号较小的螺丝刀来旋拧大号的螺丝很容易损坏螺丝刀。

螺丝刀的具体使用方法如下图所示:当所旋螺钉不需用太大力量时,握法如下左图;若旋转螺钉需较大力气时,握法如下右图所示。

上紧螺钉时,手紧握柄,用力顶住,使刀紧压在螺钉上,以顺时针的方向旋转为上紧,逆时针为下卸。

穿心柄式螺丝刀,可在尾部敲击,但禁止用于有电的场合。
