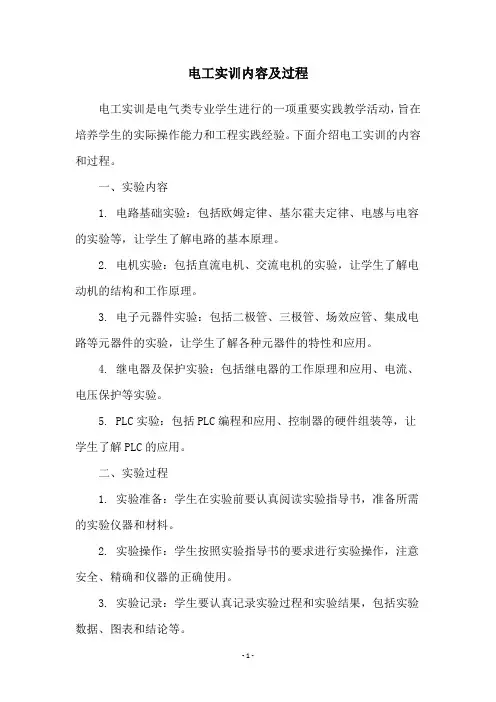

电工实训内容及过程
电工实训是电气类专业学生进行的一项重要实践教学活动，旨在培养学生的实际操作能力和工程实践经验。
下面介绍电工实训的内容和过程。
一、实验内容
1. 电路基础实验：包括欧姆定律、基尔霍夫定律、电感与电容的实验等，让学生了解电路的基本原理。
2. 电机实验：包括直流电机、交流电机的实验，让学生了解电动机的结构和工作原理。
3. 电子元器件实验：包括二极管、三极管、场效应管、集成电路等元器件的实验，让学生了解各种元器件的特性和应用。
4. 继电器及保护实验：包括继电器的工作原理和应用、电流、电压保护等实验。
5. PLC实验：包括PLC编程和应用、控制器的硬件组装等，让学生了解PLC的应用。
二、实验过程
1. 实验准备：学生在实验前要认真阅读实验指导书，准备所需的实验仪器和材料。
2. 实验操作：学生按照实验指导书的要求进行实验操作，注意安全、精确和仪器的正确使用。
3. 实验记录：学生要认真记录实验过程和实验结果，包括实验数据、图表和结论等。
4. 实验分析：学生要对实验结果进行分析和讨论，探讨实验中出现的问题和解决方法。
5. 实验总结：学生要对实验过程和实验结果进行总结，思考如何运用所学知识解决实际问题。
电工实训是电气类专业学生培养实际操作技能和工程实践经验的重要途径，学生要认真参与实训，掌握实验技能，提高实际操作水平，为今后的工作做好准备。

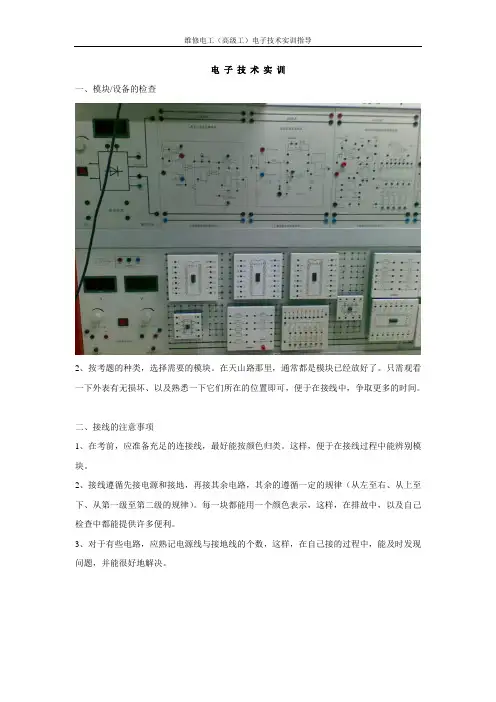

电子技术实训一、模块/设备的检查2、按考题的种类，选择需要的模块。
在天山路那里，通常都是模块已经放好了。
只需观看一下外表有无损坏、以及熟悉一下它们所在的位置即可，便于在接线中，争取更多的时间。
二、接线的注意事项1、在考前，应准备充足的连接线，最好能按颜色归类。
这样，便于在接线过程中能辨别模块。
2、接线遵循先接电源和接地，再接其余电路，其余的遵循一定的规律（从左至右、从上至下、从第一级至第二级的规律）。
每一块都能用一个颜色表示，这样，在排故中，以及自己检查中都能提供许多便利。
3、对于有些电路，应熟记电源线与接地线的个数，这样，在自己接的过程中，能及时发现问题，并能很好地解决。
三、示波器的使用1、拨动开关（从左至右的顺序）：上（方式）—下（触发耦合）—上（触发源）。
2、按钮三个下，其他一律弹出。
三个分别为CH1的DC；CH2的DC；触发自动项。
3、旋钮三个右，也就是三个微调要旋到底。
4、幅度单位调节为：5V/每格Y轴，周期单位调节为：1ms/每格X轴通过以上四步的操作，就能便捷地进行测试了，如波形偏小、偏左、右就能很好地调整。
所以，在使用示波器前，考评老师肯定将示波器打乱了，按那三步操作，便能很快很便捷地将示波器调好。
图2四、电源的使用1、模电用上面的电源（12V）2、数电用下面的电源（4V）3、在数电中，若出现有用数码管的电路，其电源用下面可调的电源，调至8V。
4.1.1 三角波发生器一、操作内容（1）首先完成N 1电路的接线，在运放N 1的输入端（2R 前）输入频率为50Hz 、峰值为6V 的正弦波，用双踪示波器测量并同时显示输入电压及1o u 的波形，记录传输特性。
（2）然后完成全部电路的接线，用双踪示波器测量输出电压1o u 及2o u 的波形，并记录波形，在波形图中标出波形的幅度和三角波电压上升及下降的时间。
向考评员演示电路已达到试题要求。
（3）在测量输出电压2o u 波形时，调节电位器p R ，观察输出电压的波形有何变化？并记录周期调节范围。

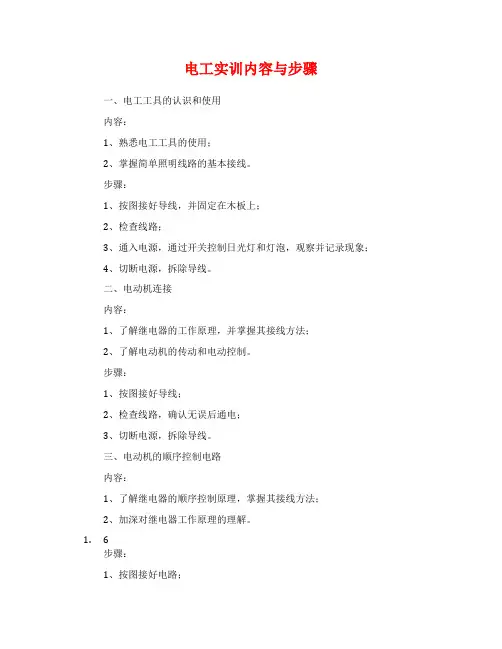

电工实训内容与步骤
一、电工工具的认识和使用
内容：
1、熟悉电工工具的使用；
2、掌握简单照明线路的基本接线。
步骤：
1、按图接好导线，并固定在木板上；
2、检查线路；
3、通入电源，通过开关控制日光灯和灯泡，观察并记录现象；
4、切断电源，拆除导线。
二、电动机连接
内容：
1、了解继电器的工作原理，并掌握其接线方法；
2、了解电动机的传动和电动控制。
步骤：
1、按图接好导线；
2、检查线路，确认无误后通电；
3、切断电源，拆除导线。
三、电动机的顺序控制电路
内容：
1、了解继电器的顺序控制原理，掌握其接线方法；
2、加深对继电器工作原理的理解。
1. 6
步骤：
1、按图接好电路；
2、检查电路，确认无误后通电；
3、先按下绿色按钮，再按下黑色按钮，观察现象；按下红色按钮，再直接
按黑色按钮，观察并记录现象；
4、切断电源，拆除导线。
2.7
四、电动机的正反转控制电路
内容：
1、了解继电器的正反转控制控制原理，掌握其接线方法；
2、通过操作加深对继电器工作原理的理解；
3、能够组织复杂的接线。
3.8
步骤：
1、按图连接好导线；
2、检查线路，确认无误后通电；
3、按顺序，先按绿色按钮，再按下黑色按钮，观察现象；然后按红色按钮，
反过来，先按黑色按钮，再按绿色按钮，观察并记录实验现象；
4、切断电源，拆除导线，归还实验仪器。

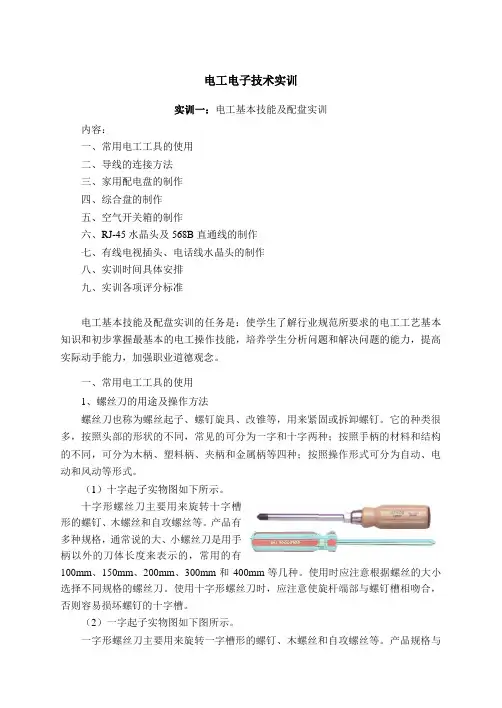

电工电子技术实训实训一：电工基本技能及配盘实训内容：一、常用电工工具的使用二、导线的连接方法三、家用配电盘的制作四、综合盘的制作五、空气开关箱的制作六、RJ-45水晶头及568B直通线的制作七、有线电视插头、电话线水晶头的制作八、实训时间具体安排九、实训各项评分标准电工基本技能及配盘实训的任务是：使学生了解行业规范所要求的电工工艺基本知识和初步掌握最基本的电工操作技能，培养学生分析问题和解决问题的能力，提高实际动手能力，加强职业道德观念。
一、常用电工工具的使用1、螺丝刀的用途及操作方法螺丝刀也称为螺丝起子、螺钉旋具、改锥等，用来紧固或拆卸螺钉。
它的种类很多，按照头部的形状的不同，常见的可分为一字和十字两种；按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等四种；按照操作形式可分为自动、电动和风动等形式。
（1）十字起子实物图如下所示。
十字形螺丝刀主要用来旋转十字槽形的螺钉、木螺丝和自攻螺丝等。
产品有多种规格，通常说的大、小螺丝刀是用手柄以外的刀体长度来表示的，常用的有100mm、150mm、200mm、300mm和400mm等几种。
使用时应注意根据螺丝的大小选择不同规格的螺丝刀。
使用十字形螺丝刀时，应注意使旋杆端部与螺钉槽相吻合，否则容易损坏螺钉的十字槽。
（2）一字起子实物图如下图所示。
一字形螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自攻螺丝等。
产品规格与十字形螺丝刀类似，常用也是100mm、150mm、200mm、300mm和400mm等几种。
使用时应注意根据螺丝的大小选择不同规格的螺丝刀。
若用型号较小的螺丝刀来旋拧大号的螺丝很容易损坏螺丝刀。
螺丝刀的具体使用方法如下图所示：当所旋螺钉不需用太大力量时，握法如下左图；若旋转螺钉需较大力气时，握法如下右图所示。
上紧螺钉时，手紧握柄，用力顶住，使刀紧压在螺钉上，以顺时针的方向旋转为上紧，逆时针为下卸。
穿心柄式螺丝刀，可在尾部敲击，但禁止用于有电的场合。
《电工电子技术》（上)实训指导书模块1 直流电路实训1 欧姆定律仿真实验1。
实验目的1） 学习使用万用表测量电阻。
2） 验证欧姆定律I=U/R 。
2。
元器件选取1)电源:Place Source →POWER_SOURCES →DC_POWER ，选取直流电源,设置电源电压为12V 。
2）接地：Place Source →POWER_SOURCES →GROUND ，选取电路中的接地。
3）电阻：Place Basic →RESISTOR ，选取R 1=10Ω，R 2=2k Ω。
4）数字万用表：从虚拟仪器工具栏调取数字万用表XMM1。
5）电流表：Place Indicators →AMMETER ，选取电流表并设置为直流档. 6）电压表：Place Indicators →VOLTMETER ，选取电压表并设置为直流档。
3。
仿真电路图1—1 数字万用表测量电阻阻值的仿真实验电路及数字万用表面板V112 VR110.0U1DC 1e-0091.200A+-XMM1a ）b ）图1—2 欧姆定律仿真电路及数字万用表面板4。
电路原理简述：欧姆定律I=U/R 5.仿真分析(1) 测量电阻阻值的仿真分析1)搭建图1-1a 所示的用数字万用表测量电阻阻值的仿真实验电路，数字万用表按图设置. 2)单击仿真开关，激活电路，记录数字万用表显示的读数。
3)将两次测量的读数与所选电阻的标称值进行比较，验证仿真结果。
（2） 欧姆定律电路的仿真分析1）搭建图1—2a所示的欧姆定律仿真电路。
2）单击仿真开关，激活电路，电压表和电流表均出现读数，记录R两端的电压值U和流过R的电流值I. 3）根据电压测量值U、电流测量值I及电阻测量值R验证欧姆定律。
4）改变电源V1的电压数值分别为2V、4V、6V、8V、10V、12V，读取U和I的数值，填入表1-1，根据记录数值验证欧姆定律，画出U(I)特性曲线.表1—1 记录U和I的数值V1/v U/v I1/A (R1=10Ω）I2/mA (R2=2kΩ）测量值计算值测量值计算值220。
《电工电子技术与技能实训指导》电子教案第一章：电工电子技术基础1.1 电路的概念与基本元素电路的定义电路的基本元素：电源、开关、导线、电阻、电容、电感1.2 电压、电流和电阻电压的概念与测量电流的概念与测量电阻的概念与测量1.3 欧姆定律欧姆定律的内容电阻的计算电压和电流的关系第二章：电工元件2.1 电阻电阻的种类电阻的测量电阻的应用2.2 电容电容的种类电容的测量电容的应用2.3 电感电感的种类电感的测量电感与应用第三章：基本电路分析3.1 串联电路串联电路的特点串联电路的分析方法串联电路的应用3.2 并联电路并联电路的特点并联电路的分析方法并联电路的应用3.3 混联电路混联电路的特点混联电路的分析方法混联电路的应用第四章：电子技术基础4.1 半导体器件二极管晶体管场效应晶体管4.2 放大电路放大电路的基本原理放大电路的分类放大电路的应用4.3 数字电路数字电路的基本概念逻辑门电路触发器电路第五章：电子技术应用5.1 电源电路电源电路的分类电源电路的设计方法电源电路的应用5.2 信号处理电路信号处理电路的分类信号处理电路的设计方法信号处理电路的应用5.3 控制电路控制电路的分类控制电路的设计方法控制电路的应用第六章：电工测量技术6.1 电工测量仪器仪表电压表、电流表、钳形表电能表、功率因数表兆欧表、万用表6.2 测量方法与测量误差测量方法测量误差的概念与分类减小测量误差的方法6.3 电工测量实验电压、电流的测量电阻、电容、电感的测量功率、电能的测量第七章：低压电器与控制电路7.1 低压电器开关保护器接触器继电器7.2 控制电路设计基础控制电路的基本环节控制电路的设计方法控制电路的安装与调试7.3 典型控制电路简单的控制电路顺序控制电路复杂控制电路第八章：电气设备与保护8.1 电动机电动机的种类与结构电动机的工作原理电动机的选用与安装8.2 变压器变压器的种类与结构变压器的工作原理变压器的选用与安装8.3 电气设备的保护短路保护过载保护漏电保护第九章：电子技能训练9.1 焊接技术焊接工具与材料焊接方法与技巧焊接质量的判断9.2 电路板设计电路板的设计原则电路板的布局与布线电路板的加工与制作9.3 电子产品装调电子产品的装接电子产品的调试电子产品的维修第十章：综合训练与实践10.1 电工电子技术综合训练设计并实现一个简单的电路分析并解决电路中出现的问题提高电路的性能与可靠性10.2 电工电子技术实践项目设计一个低压控制电路安装与调试一个电气设备进行一个电子产品的装调与维修10.3 电工电子技术竞赛与创新参加电工电子技术竞赛开展电工电子技术创新项目培养电工电子技术能力与创新精神第十一章：通信原理与技术11.1 通信系统的基本概念通信系统的组成通信系统的分类通信系统的基本参数11.2 模拟通信技术模拟通信系统的原理调制与解调技术信道编码与解码技术11.3 数字通信技术数字通信系统的原理数字调制与解调技术信道编码与解码技术第十二章：现代电子技术应用12.1 微电子技术微处理器微控制器集成电路12.2 计算机网络技术计算机网络的组成与分类网络协议与通信协议网络设备与网络架构12.3 物联网技术物联网的基本概念物联网的架构与技术组成物联网的应用领域第十三章：电力电子技术13.1 电力电子器件晶闸管变频器整流器13.2 电力电子电路与应用电力电子电路的原理与特点电力电子电路的设计与分析电力电子电路的应用实例13.3 电力电子技术的应用领域电力系统交通运输工业生产第十四章：实验与实践指导14.1 实验设计与方法实验目的与要求实验设计与步骤实验数据的处理与分析14.2 实践操作与技能培养实践操作的注意事项实践技能的培养与提高实践项目的选择与实施实验报告的格式与内容实验与实践报告的评估与反馈第十五章：电工电子技术的发展趋势15.1 电工电子技术的发展历程电工电子技术的发展阶段电工电子技术的重要成果电工电子技术的影响与贡献15.2 电工电子技术的现状与挑战电工电子技术在各领域的应用电工电子技术面临的问题与挑战电工电子技术的创新与发展方向15.3 电工电子技术的未来展望新型电工电子技术的预测与展望电工电子技术对未来的影响与变革电工电子技术在人类社会发展中的作用与地位重点和难点解析重点：电工电子技术的基本概念、基本元件、基本电路分析、电子技术基础、电子技术应用、电工测量技术、低压电器与控制电路、电气设备与保护、电子技能训练、通信原理与技术、现代电子技术应用、电力电子技术、实验与实践指导、电工电子技术的发展趋势。
