髋关节摄影体位.

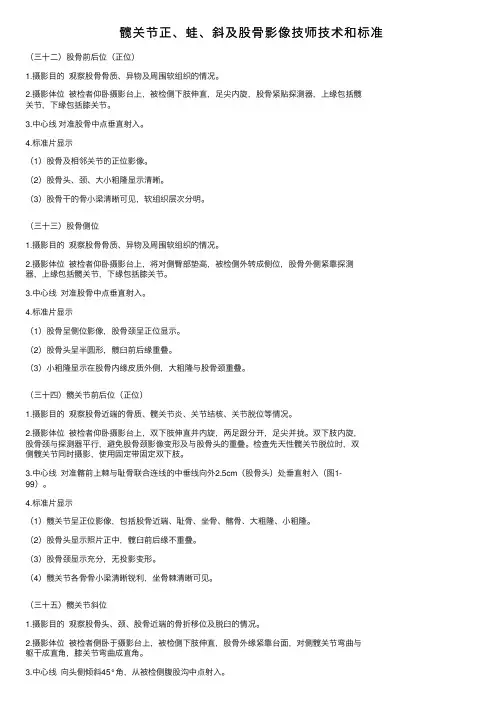

髋关节正、蛙、斜及股⾻影像技师技术和标准（三⼗⼆）股⾻前后位（正位）1.摄影⽬的观察股⾻⾻质、异物及周围软组织的情况。

2.摄影体位被检者仰卧摄影台上，被检侧下肢伸直，⾜尖内旋，股⾻紧贴探测器，上缘包括髋关节，下缘包括膝关节。

3.中⼼线对准股⾻中点垂直射⼊。

4.标准⽚显⽰（1）股⾻及相邻关节的正位影像。

（2）股⾻头、颈、⼤⼩粗隆显⽰清晰。

（3）股⾻⼲的⾻⼩梁清晰可见，软组织层次分明。

（三⼗三）股⾻侧位1.摄影⽬的观察股⾻⾻质、异物及周围软组织的情况。

2.摄影体位被检者仰卧摄影台上，将对侧臀部垫⾼，被检侧外转成侧位，股⾻外侧紧靠探测器，上缘包括髋关节，下缘包括膝关节。

3.中⼼线对准股⾻中点垂直射⼊。

4.标准⽚显⽰（1）股⾻呈侧位影像，股⾻颈呈正位显⽰。

（2）股⾻头呈半圆形，髋⾅前后缘重叠。

（3）⼩粗隆显⽰在股⾻内缘⽪质外侧，⼤粗隆与股⾻颈重叠。

（三⼗四）髋关节前后位（正位）1.摄影⽬的观察股⾻近端的⾻质、髋关节炎、关节结核、关节脱位等情况。

2.摄影体位被检者仰卧摄影台上，双下肢伸直并内旋，两⾜跟分开，⾜尖并拢。

双下肢内旋，股⾻颈与探测器平⾏，避免股⾻颈影像变形及与股⾻头的重叠。

检查先天性髋关节脱位时，双侧髋关节同时摄影，使⽤固定带固定双下肢。

3.中⼼线对准髂前上棘与耻⾻联合连线的中垂线向外2.5cm（股⾻头）处垂直射⼊（图1-99）。

4.标准⽚显⽰（1）髋关节呈正位影像，包括股⾻近端、耻⾻、坐⾻、髂⾻、⼤粗隆、⼩粗隆。

（2）股⾻头显⽰照⽚正中，髋⾅前后缘不重叠。

（3）股⾻颈显⽰充分，⽆投影变形。

（4）髋关节各⾻⾻⼩梁清晰锐利，坐⾻棘清晰可见。

（三⼗五）髋关节斜位1.摄影⽬的观察股⾻头、颈、股⾻近端的⾻折移位及脱⾅的情况。

2.摄影体位被检者侧卧于摄影台上，被检侧下肢伸直，股⾻外缘紧靠台⾯，对侧髋关节弯曲与躯⼲成直⾓，膝关节弯曲成直⾓。

3.中⼼线向头侧倾斜45°⾓，从被检侧腹股沟中点射⼊。

4.标准⽚显⽰（1）股⾻头、颈部呈侧位影像显⽰，前⽅可见耻⾻、后⽅可见坐⾻。

X线常用摄影体位（一）上肢X线摄影一、手后前位1.体位：被检者侧坐于摄影床旁，被检测手掌伸直，掌心向下，五指伸直自然分开。

第三掌骨头置于IR中心。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线：对准第三掌骨头垂直入射。

若同时摄取双手，中心线经两手第3掌骨头连线的中点垂直射入。

3.显示部位：显示被检侧手掌的正位影像。

被检测二至五掌指骨呈正位影像，拇指的掌指骨呈斜位像，骨小梁清晰显示，软组织显示良好。

二、手后前斜位1.体位：被检者侧坐于摄影床旁，前臂伸直掌面向下，桡侧抬高，手指内旋，使掌面与IR成45°角。

五指均匀分开稍弯曲，各指尖触及摄影台面，第三掌骨头置于IR中心。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线：对准第三掌骨头垂直入射。

3.显示部位:显示手的斜位影像，被检侧二至五掌骨指呈正位影像，第四五掌骨基底部有不同程度重叠，手背侧内部及掌侧外部的骨皮质呈切线位显示，骨小梁清晰显示，软组织影像显示良好。

三、腕关节正位1.体位：被检者侧坐于摄影床旁，前臂伸直掌面向下，肘部弯曲成90度角，五指稍弯曲成半握拳状。

尺桡骨茎突连线中点置于IR中心。

2.中心线对尺桡骨茎突连线中点垂直入射。

摄影距离为75-100cm。

照射野与被检部位等大为宜。

3.显示部位:显示腕骨，掌骨基底部，尺骨及桡骨远端的正位影像，桡腕关节面清晰，骨小梁清晰显示，软组织影像显示良好。

四、腕关节侧位1.体位：被检者侧坐于摄影床旁，前臂伸直尺侧在下，五指稍弯曲成半握拳状，尺骨茎突置于IR中心。

照射野包括尺桡骨远端和掌骨远端，摄影距离为75-100cm。

照射野与被检部位等大为宜。

2.中心线经桡骨茎突垂直入射。

3.显示部位:显示腕关节，掌骨基底部，尺骨及桡骨远端的侧位影像。

腕骨重叠较多，月骨显示较为清晰，腕部诸骨骨小梁清晰显示，软组织影像显示良好。

八、前臂前后位1.体位：被检者侧坐于摄影床旁，肩部放低，前臂伸直掌面向下，五指稍弯曲成半握拳状（或掌心向上前臂长轴与探测器长轴平行）。

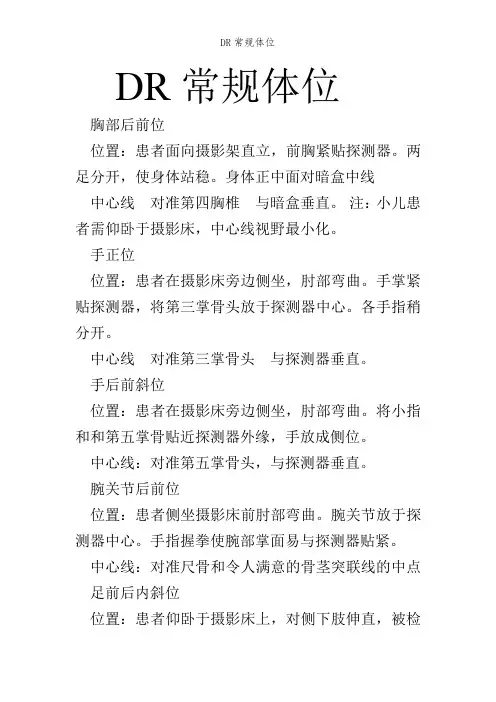

DR常规体位胸部后前位位置：患者面向摄影架直立，前胸紧贴探测器。

两足分开，使身体站稳。

身体正中面对暗盒中线中心线对准第四胸椎与暗盒垂直。

注：小儿患者需仰卧于摄影床，中心线视野最小化。

手正位位置：患者在摄影床旁边侧坐，肘部弯曲。

手掌紧贴探测器，将第三掌骨头放于探测器中心。

各手指稍分开。

中心线对准第三掌骨头与探测器垂直。

手后前斜位位置：患者在摄影床旁边侧坐，肘部弯曲。

将小指和和第五掌骨贴近探测器外缘，手放成侧位。

中心线：对准第五掌骨头，与探测器垂直。

腕关节后前位位置：患者侧坐摄影床前肘部弯曲。

腕关节放于探测器中心。

手指握拳使腕部掌面易与探测器贴紧。

中心线：对准尺骨和令人满意的骨茎突联线的中点足前后内斜位位置：患者仰卧于摄影床上，对侧下肢伸直，被检侧膝部稍弯曲，足底部紧贴摄影床。

中心线：对准第三跖骨底部与探测器垂直。

足前后位位置：患者坐于摄影床上，对侧下肢伸直或弯曲。

被检侧膝关节弯曲，足底紧贴摄影床。

踝关节位置：患者仰卧或坐于摄影台上，对侧膝部弯曲。

被检侧下肢伸直，将踝关节即胫骨内踝上方1CM处放于中心线。

足尖前倾下腿长轴与中心线平行。

膝关节位置：患者仰卧或坐于摄影床上下肢伸直。

暗盒放于被检侧膝下，髌骨下缘对准中心线。

髌骨轴位位置：患者俯卧于摄影床上对侧下肢伸直踝部垫高。

被检侧膝部尽量弯曲并嘱患者用被检侧的手拉住小腿。

暗盒下缘放于髌骨下方约5CM处，大腿长轴与中心线平行。

中心线：对准髌骨下缘，通过髌骨和股骨间的关节间隙，射入暗盒中心。

髋关节前后位位置：患者仰卧摄影床上，被检侧髋关节放于台面中线。

下肢伸直足稍内倾使两侧足尖相接触。

股骨头放于暗盒中心髂前上棘-耻骨联合上缘联线的中点向下垂直2.5CM处。

中心线：对准股骨头。

肩锁关节后前位位置：患者直立于摄片架前面向暗盒两足分开使身体站稳。

二臂下垂两侧肩锁关节对暗盒中线，身体正中面或脊柱对暗盒纵的中线。

患者两手下垂肩部下垂锁骨成水平状。

中心线：对准第三胸椎体与暗盒垂直。

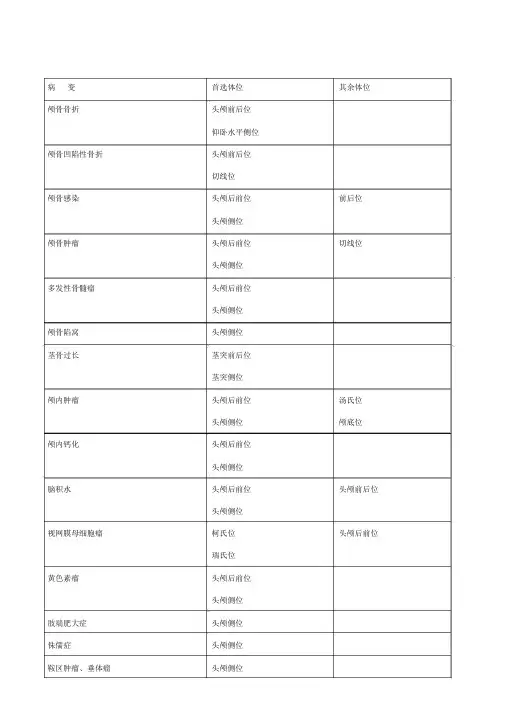

病变首选体位其余体位颅骨骨折头颅前后位仰卧水平侧位颅骨凹陷性骨折头颅前后位切线位颅骨感染头颅后前位前后位头颅侧位颅骨肿瘤头颅后前位切线位头颅侧位多发性骨髓瘤头颅后前位头颅侧位颅骨陷窝头颅侧位茎骨过长茎突前后位茎突侧位颅内肿瘤头颅后前位汤氏位头颅侧位颅底位颅内钙化头颅后前位头颅侧位脑积水头颅后前位头颅前后位头颅侧位视网膜母细胞瘤柯氏位头颅后前位瑞氏位黄色素瘤头颅后前位头颅侧位肢端肥大症头颅侧位侏儒症头颅侧位鞍区肿瘤、垂体瘤头颅侧位库欣综合征头颅侧位耳源性脑脓肿许氏位劳氏位中耳乳突病变许氏位伦氏位梅氏位内听道病变斯氏位颅底位汤氏位额窦病变柯氏位鼻窦侧位蝶窦病变鼻窦侧位颅底位筛窦病变瓦氏位鼻窦侧位柯氏位上颌窦病变瓦氏位鼻窦侧位各部位常有病 X 线拍照体位选择头颅胸部病变首选体位其余体位肺及支气管病变胸部后前位高千伏拍照（可依病变而定）胸部侧位胸腔游离积液胸部后前位胸部侧卧后前位胸部侧位胸部仰卧侧位包裹性积液胸部后前位切线位肺下积液胸部后前位胸部侧卧后前位胸部仰卧后前位气胸胸部后前位胸部侧卧后前位胸部侧位胸部半坐前后位肺不张、中叶综合征胸部后前位胸部前凸前后位胸部侧位胸部后仰后前位咯血胸部后前位胸部侧位纵膈病变胸部后前位胸部侧位左心房增大胸部后前位胸部左边位胸部右前斜位右心房增大胸部后前位胸部右前斜位胸部左前斜位胸部左边位左心室增大胸部后前位胸部左边位胸部左前斜位右心室增大胸部后前位胸部左边位胸部右前斜位胸部左前斜位膈膨出胸部后前位胸部侧位横膈麻木、支气管异物胸部后前位（摄呼气相和吸气相）膈下脓肿胸部后前位高千伏拍照胸部侧位胸部外伤胸部后前位（依病变而定）脊柱病变首选体位其余体位神经根型颈椎病颈椎斜位颈椎侧位脊髓型颈椎病颈椎侧位颈椎前后位颈椎斜位锥动脉型颈椎病颈椎斜位颈椎前后位颈椎骨折（第1、 2 颈椎）第 1、 2 颈椎张口位颈椎侧位颈椎骨折（下段）颈椎侧位颈椎前后位寰枢椎病变第 1、 2 颈椎张口位颈椎侧位落枕颈椎前后位第 1、 2 颈椎张口位颈椎侧位颈椎脱位颈椎侧位功能位颈椎前后位椎间关节绞锁颈椎结核颈椎侧位颈椎前后位颈部软组织病变颈椎侧位颈部软组织侧位胸腔张口综合征颈椎前后位颈肋颈椎前后位（包含T2）截瘫相应脊柱段前后位、侧位上段胸椎病变胸椎上段前后位胸椎上段侧位、斜位胸椎结核、肿瘤、炎症胸椎前后位、侧位胸椎骨折胸椎前后位、侧位胸椎横突前后位胸椎仰卧水平侧位脊柱侧弯胸椎前后位腰椎前后位椎体骨软骨病胸椎前后位、侧位腰椎前后位、侧位腰椎横突前后位腰椎骨折腰椎前后位、侧位胸椎仰卧水平侧位腰椎结核、肿瘤、炎症腰椎前后位、侧位腰椎退行性病变腰椎前后位、侧位腰椎斜位腰间盘脱出腰椎前后位、侧位强直性脊柱炎腰椎前后位腰椎侧位骶髂关节前后位胸椎前后位腰椎滑脱腰椎前后位、侧位腰椎斜位腰椎侧位功能位腰椎椎弓峡部裂腰椎斜位腰椎关节突关节位脊柱裂腰椎前后位骶骨前后位腰椎骶化、骶椎腰化腰椎前后位（包含骶髂关节）致密性骨炎骶髂关节前后位骶髂关节前后斜位布氏杆菌病腰椎前后位腰椎斜位骶髂关节前后位骶尾骨骨折骶、尾骨侧位骶、尾骨前后位四肢与关节病变首选体位其余体位指和趾畸形手（足）正位手（足）斜位手掌和足骨折手（足）正位、斜位手和足部异物手（足）正位、斜位骨结核正位、侧位软骨瘤双手（或足）正位双手（或足）斜位类风湿性关节炎手（或足）正位肘、膝、肩、髋关节正位大骨节病双手正位双踝关节正位呆小症双手正位头颅侧位或脊柱、骨盆正位垂体性侏儒症双手正位头颅正位或胸部正位佝偻病双腕关节正位柯（克）雷骨折前臂正、侧位（包含腕关节）腕部舟状骨骨折腕关节尺偏位腕关节正位察看尺神经沟肘关节轴位肱骨外科颈骨折上臂前后位、近端侧位痛风足正位、内斜位足外斜位马蹄内翻足足正位和踝关节侧位指骨骨疣足正、侧位扁平足足负重侧位骨软骨瘤膝关节正、侧位成骨血瘤病侧骨正、侧位股骨头缺血性坏死髋关节正位髋关节前后斜位先本性髋关节脱位双髋关节正位、蛙形位股骨头后脱位谢氏位肘部外伤肘关节正、侧位肩关节病变肩关节前后位骨龄丈量： 1 岁之内双膝关节正位或足正位1~6 岁双手及双腕正位7 岁以上双手、双腕、肘关节及肩关节正位腹部病变首选体位其余体位急性胃扩充腹部站立前后位急腹症（急性胃肠道穿孔、腹部站立前后位腹部侧卧后前位肠阻塞、肠套叠及肠扭转）胆系结石胆区后前位胆区右后斜位、腹部侧卧侧位泌尿系结石腹部仰卧前后位腹部侧卧侧位游走肾、肾下垂腹部站立前后位、腹部仰卧前后位异物腹部仰卧前后位、腹部侧卧侧位先本性肛门闭锁腹部倒立前后位、腹部倒立侧位。

1.胸部后前位片检查胶片尺寸：14Ⅹ17.根据身高大小灵活选用。

投照体位：患者背向球管站立于平板面前，前胸紧贴平板，双手背放在髂骨上，肩部下垂、上臂内旋（拉开肩胛骨），头稍后仰，下颌置平板上缘之上。

中心线：对准胸5水平射入胶片，深吸气后闭气曝光。

显示：胸部正位像，包括两侧胸廓、肺野、肋膈角、纵隔、心脏及横膈。

2.胸部侧位检查14Ⅹ17平板投照体位：患者侧立平板前，患侧紧贴平板，两臂屈肘高举、交叉抱头、前、后胸壁置于平板内缘，上缘包括颈7。

中心线：经胸5高度胸壁前后中点垂直射入，深吸气后闭气曝光。

显示：胸部侧位片像、主要观察心脏后方肺组织，前肋膈角，结合正位确定病变部位，对纵隔显示较好。

3.心脏正位片14Ⅹ17平板投照体位：同胸片正位片。

中心线：对准胸6水平射入，平静呼吸下闭气曝光。

胶位片距：180-200cm（远达、减少放大）。

4、右前斜位14Ⅹ17平板投照体位：患者位于平板前，面向平板，向左后旋转、右肩紧贴平板，身体冠状面与平板成45～550角，左手高举抱头，右肘弯曲、平板上缘达右肩部上2.0cm。

中心线：经左腋后线胸5-6高度垂直射入，曝光前服钡剂两口，待服第2口钡后闭气曝光。

距离：150cm.5.左前斜位14Ⅹ17平板投照体位：患者位于平板前，面向平板，向左后旋转，左肩贴近平板，身体冠状面与平板成55-650角，右手高举抱头，左肘弯曲，平板上缘超过左肩1.5cm.中心线：经右腋后线相当于胸5-6垂直射入，平静呼吸下闭气曝光。

距离150cm。

6.腹部仰卧位前后位（正位）14Ⅹ17平板投照位置：患者仰卧摄影台上，正中矢状面与台面垂直并与台面中心线重合，平板下缘超出耻骨联合下5cm。

中心线：经剑突与耻骨联合上缘连线的中点垂直射入，深吸气后曝光。

距离：90cm..7、腹部站立前后位胶片：平板立前后位片体位：患者面向球管站立于平板前，腰背部紧贴平板，身体正中矢状面与垂直25并重合于平板中心线，两手放于两侧，下缘包括耻骨联合。

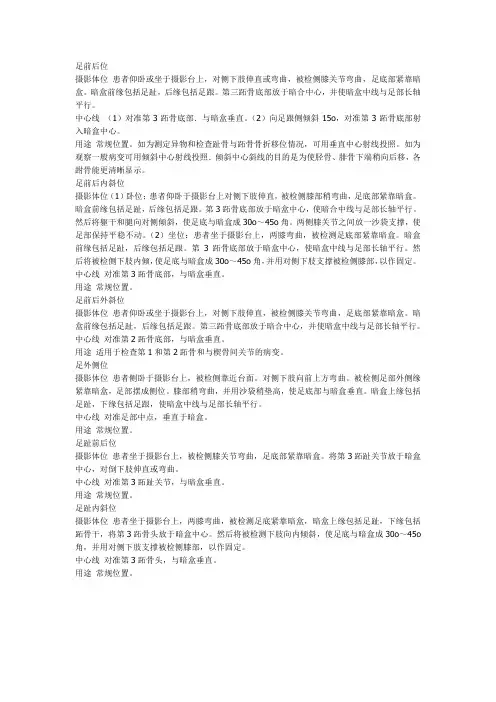

足前后位摄影体位患者仰卧或坐于摄影台上，对侧下肢伸直或弯曲，被检侧膝关节弯曲，足底部紧靠暗盒。

暗盒前缘包括足趾，后缘包括足跟。

第三跖骨底部放于暗合中心，并使暗盒中线与足部长轴平行。

中心线（1）对准第3跖骨底部．与暗盒垂直。

（2）向足跟侧倾斜15o，对准第3跖骨底部射入暗盒中心。

用途常规位置。

如为测定异物和检查趾骨与跖骨骨折移位情况，可用垂直中心射线投照。

如为观察一般病变可用倾斜中心射线投照．倾斜中心斜线的目的是为使胫骨、腓骨下端稍向后移，各跗骨能更清晰显示。

足前后内斜位摄影体位（1）卧位；患者仰卧于摄影台上对侧下肢伸直，被检侧膝部稍弯曲，足底部紧靠暗盒。

暗盒前缘包括足趾，后缘包括足跟。

第3跖骨底部放于暗盒中心，使暗合中线与足部长轴平行。

然后将躯干和腿向对侧倾斜，使足底与暗盒成30o～45o角。

两侧膝关节之间放一沙袋支撑，使足部保持平稳不动。

（2）坐位：患者坐于摄影台上，两膝弯曲，被检测足底部紧靠暗盒。

暗盒前缘包括足趾，后缘包括足跟。

第3跖骨底部放于暗盒中心，使暗盒中线与足部长轴平行。

然后将被检侧下肢内倾，使足底与暗盒成30o～45o角，并用对侧下肢支撑被检侧膝部，以作固定。

中心线对准第3跖骨底部，与暗盒垂直。

用途常规位置。

足前后外斜位摄影体位患者仰卧或坐于摄影台上，对侧下肢伸直，被检侧膝关节弯曲，足底部紧靠暗盒。

暗盒前缘包括足趾，后缘包括足跟。

第三跖骨底部放于暗合中心，并使暗盒中线与足部长轴平行。

中心线对准第2跖骨底部，与暗盒垂直。

用途适用于检查第1和第2跖骨和与楔骨间关节的病变。

足外侧位摄影体位患者侧卧于摄影台上，被检侧靠近台面。

对侧下肢向前上方弯曲。

被检侧足部外侧缘紧靠暗盒，足部摆成侧位。

膝部稍弯曲，并用沙袋稍垫高，使足底部与暗盒垂直。

暗盒上缘包括足趾，下缘包括足跟，使暗盒中线与足部长轴平行。

中心线对准足部中点，垂直于暗盒。

用途常规位置。

足趾前后位摄影体位患者坐于摄影台上，被检侧膝关节弯曲，足底部紧靠暗盒。

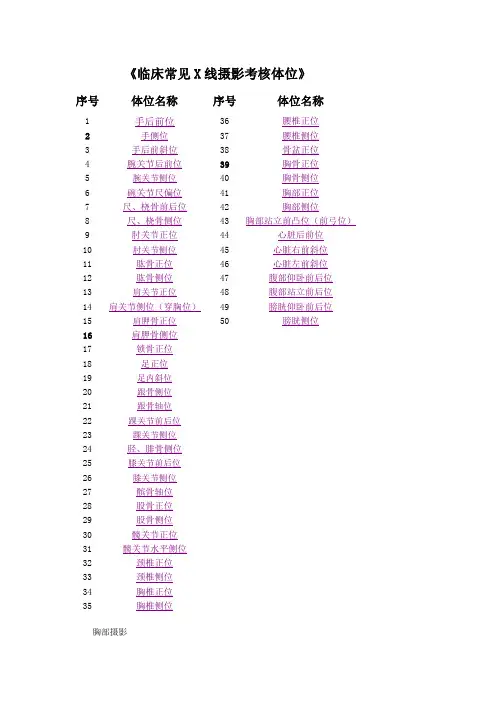

《临床常见X线摄影考核体位》序号体位名称序号体位名称1手后前位36腰椎正位2手侧位37腰椎侧位3手后前斜位38骨盆正位4腕关节后前位39胸骨正位5腕关节侧位40胸骨侧位6碗关节尺偏位41胸部正位7尺、桡骨前后位42胸部侧位8尺、桡骨侧位43胸部站立前凸位（前弓位）9肘关节正位44心脏后前位10肘关节侧位45心脏右前斜位11肱骨正位46心脏左前斜位12肱骨侧位47腹部仰卧前后位13肩关节正位48腹部站立前后位14肩关节侧位（穿胸位）49膀胱仰卧前后位15肩胛骨正位50膀胱侧位16肩胛骨侧位17锁骨正位18足正位19足内斜位20跟骨侧位21跟骨轴位22踝关节前后位23踝关节侧位24胫、腓骨侧位25膝关节前后位26膝关节侧位27髌骨轴位28股骨正位29股骨侧位30髋关节正位31髋关节水平侧位32颈椎正位33颈椎侧位34胸椎正位35胸椎侧位胸部摄影摄影距离肺部150~180cm；心脏200cm。

胸部后前位：头稍上仰，两手背放在髋部，双侧肘部尽量内旋向前，双肩下垂。

下缘包括肋膈角。

中心线：经第五胸椎水平垂直射入。

胸部侧位：两臂上举屈肘交叉抱头，上缘平第7颈椎，下缘平肋膈角，前胸臂及后背与摄影架边缘等距。

中心线：对准腋中线第6胸椎水平垂直射入。

（四）心脏后前位（正位）1.摄影目的观察心脏、大血管的形态及相互之间的关系，并测量心弱比2.摄影体位被检者面向摄影架直立，双足分开，胸部紧靠摄影架，双手内旋放于两侧骼骨上、双肩、双臂、双肘贴紧摄影架，两肩放平，头稍后仰，下颌置于摄影架上缘，两腋中线与摄影架等距。

3.中心线对准剑突垂直射入，平静呼吸下屏气曝光，SID为2m。

4.标准片显示（1）心脏及大血管的正位影像。

（2）上腔静脉、下腔静脉及主动脉走向清晰。

（3）两侧肿野、膈肌显示完整，并可测量心胸比值。

心脏右前斜位：45~55度，左臂上举屈肘抱头，右手背放在髋部。

IR上缘超出锁骨6cm,下缘达第12胸椎。

上缘超过锁骨6cm，下缘达第12胸椎。

髋关节体位设计一、髋关节的解剖结构髋关节是人体最大的关节之一，由股骨头和髋臼组成。

股骨头是骨盆内的腿骨头，而髋臼是骨盆中的一个骨质窝。

髋关节周围有大量的肌肉和韧带，这些肌肉和韧带的强度和稳定性对于维持髋关节的正常功能非常重要。

在进行髋关节手术时，需要特别注意这些肌肉和韧带的保护和保持。

二、髋关节手术的常见步骤髋关节手术的常见步骤主要包括：切开皮肤、切开筋膜、置换髋臼、置换股骨头等。

切开皮肤和筋膜是为了使手术刀能够深入到髋关节的内部，而置换髋臼和股骨头则是手术的重点步骤。

在进行这些步骤时，需要充分考虑患者的体位和姿势，以便手术能够顺利进行。

三、常见的髋关节体位设计1. 仰卧位：在髋关节手术中，患者一般处于仰卧位。

这样可以使手术医生更容易接近髋关节，操作更为方便。

在这种体位下，患者的腿需要伸直并固定在手术台上，以确保手术操作的准确性。

2. 侧卧位：在一些特殊情况下，髋关节手术也可以选择侧卧位。

这种体位设计主要是考虑到患者的身体状况和手术的需要。

在侧卧位下，手术医生可以更方便地接近患者的髋关节，并进行必要的操作。

3. 俯卧位：俯卧位主要用于检查髋关节的X光片和CT片等。

在这种体位下，患者需要平躺在X光台上，以便医生观察和分析髋关节的结构和功能。

这种体位设计可以使医生更为清晰地看到患者的髋关节，从而做出正确的诊断。

四、髋关节体位设计的注意事项在进行髋关节体位设计时，需要特别注意以下几个问题：1. 患者的舒适度：患者在手术前需要充分了解体位设计的相关知识，并根据自己的身体状况和手术的需要选择合适的体位。

在手术过程中，手术医生需要随时关注患者的身体状况，确保患者的舒适度。

2. 体位的固定和稳定：在进行髋关节手术时，患者的体位必须保持固定和稳定，以免在手术过程中发生意外。

手术医生需要根据手术和患者的需要选择合适的体位固定装置，确保患者的身体能够保持稳定。

3. 体位的调整和改变：在一些情况下，手术医生需要根据手术的需要调整患者的体位，以便手术更为顺利地进行。

常用解剖部位正确摄影体位的评价标准和质控要点（一）肘关节肘关节前后位1．评价标准：1．1关节间隙呈“一”字样阴影，肱挠关节面无骨性重选；1．2肱尺关节面有尺骨鹰咀重迭但关节间隙仍清晰；1．3挠骨粗隆少许与尺骨重选，尺挠关节间隙界限不清晰；1．4肱骨纵轴线与尺骨纵轴线在外方构成165o～170o（女多为165o，男多为170o）。

2．质控要点：2．1前臂伸直掌心向上，上臂与前臂在同一平面放置；2．2中心线垂直肱骨内外踝中点下1英寸。

肘关节侧位：1．评价标准：1．1肱骨内外髁重迭构成圆形致密影；1．2鹰嘴呈切线投影，肘关节间隙呈半圆形透亮影；1．3桡骨头与尺骨喙突呈“Δ”形重迭显示。

2．质控要点：2．1前臂与上臂成90”弯屈，且在同一平面放置；2．2掌呈半握拳，腕肘关节呈侧位；2．3中心线垂直肱骨外上髁。

（二）肩关节前后位1．评价标准：1．1肱骨头与肩胛盂有 1／3呈“纺锤状”重迭面；1．2肱骨头与肩峰分离约4mm不应重迭，肱骨大结节显示；1．3肩峰与锁骨远端相邻形成约2—5mm的肩锁关节面。

2．质控要点：2．1肩部自然下垂，不应抬肩；2．2中心线应垂直通过喙突；2．3为要肩关节无肱骨头重选呈切线显示，应取15”斜位设置。

（三）踝关节前后位1．评价标准：1．1踝关节间隙呈‘］’中括号显示：上端为胫距关节面；内侧胫距关节面；外侧腓距关节面，仅上端关节面有少许胫骨影重选；1．2距骨上缘水平线同胫骨切线，腓骨切线互成交角各为80o；1．3胫骨的中轴线与距骨的垂直轴线相接续。

2．质控要点：2．1小腿平伸，足趾自然向上垂直，不内斜或外斜；2．2中心线垂直通过内外踝连线中点上1cm达胶片。

（四）跟骨轴位1．评价标准：1．1跟骨投影其横径与纵径之比为1：2；1．2距下关节应显示。

2．质控要点：2．1足底与胶片垂直；2．2中心线35o向头通过第五跖骨基底部。

（五）膝关节膝关节前后位1．评价标准：1．1膝关节间隙内外两侧等距约4～8mm，股骨内外髁关节面切线与胫骨相应关节面切线平行；1．2胫骨嵴分离呈“笔架”样；1．3腓骨头与股骨仅少部份重迭；1．4髌骨居内外髁中间略偏外。

X线骨骼部分摄影体位（拍片体位）2010-03-12 12:43:56| 分类：默认分类| 标签：|字号大中小订阅手正位位置：患者在摄影台旁边侧坐，肘部弯曲。

手掌紧靠暗盒，将第三掌骨头放于暗盒中心。

各手指稍分开。

中心线：对准第三掌骨头，与暗盒垂直。

显示部位：显示所有指、掌、腕骨，尺桡骨下端的后前位影像，但拇指显示斜位像。

手后前斜位位置：患者在摄影台旁边侧坐，肘部弯曲。

将小指和和第五掌骨靠近暗盒外缘，手放成侧位。

然后将手内转，使手掌与暗盒约成45度角。

各手指均匀分开稍弯曲。

中心线：对准第五掌骨头，与暗盒垂直。

显示部位：此位置显示手部各骨的斜位影像。

第二、三和四掌骨互相分开，第四、五掌骨可能稍有重叠。

手前后斜位位置：患者面对摄影台正坐，前臂伸直。

将小指和第五掌骨靠近暗盒内缘，手放成侧位。

然后将手外转，使手与暗盒约成45度角。

各手指均匀分开。

中心线：对准第五掌骨头，与暗盒垂直。

显示部位：此位置显示手部各骨的斜位影像。

第三、四、五掌骨互相分开，第二和第三掌骨可能稍有重叠。

拇指前后位位置：（1）患者面对摄影台正坐，前臂伸直，肘部垫高。

手和前臂极度外转，使拇指背面紧靠暗盒。

（2）患者面对摄影台正坐，前臂伸直，前用沙袋垫高。

手和前臂极度内转，使拇指背面紧靠暗盒。

其他四指伸直，也可用对侧手将其扳住，避免与拇指重叠。

中心线：对准拇指的掌指关节，与暗盒垂直。

显示部位：（1）此位置显示拇指指骨和第一掌骨的前后位影像，腕掌关节和其周围结构也都能清晰显示。

（2）此位置显示拇指指骨和第一掌骨的前后位影像，腕掌关节常被遮蔽，显影不清。

拇指侧位位置：患者面对摄影台正坐，前臂伸直。

或侧坐于摄影台旁，肘部弯曲。

拇指外侧缘紧靠暗盒，其余四指握拳，用以支持手掌，防止抖动。

中心线：对准拇指的指掌关节，与暗盒垂直。

显示部位：显示拇指指骨和第一掌骨的侧位影像。

腕关节后前位位置：患者侧坐摄影台前，肘部弯曲。

腕关节放于暗盒中心，手指握拳，使腕部掌面易与暗盒靠紧。
