第四章 扭转§4—1 工程实例、概念一、工程实例1、螺丝刀杆工作时受扭。
2、汽车方向盘的转动轴工作时受扭。
3、机器中的传动轴工作时受扭。
4、钻井中的钻杆工作时受扭。
二、扭转的概念受力特点:杆两端作用着大小相等方向相反的力偶,且作用面垂直杆的轴线。
变形特点:杆任意两截面绕轴线发生相对转动。
轴:主要发生扭转变形的杆。
§4—2 外力偶矩、扭矩一、外力:m (外力偶矩)1、已知:功率 P 千瓦(KW ),转速 n 转/分(r /min ; rpm)。
外力偶矩:m)(N 9549⋅=nPm 2、已知:功率 P 马力(Ps),转速 n 转/分(r /min ;rpm)。
外力偶矩:m)(N 7024⋅=nPm 二、内力:T (扭矩) 1、内力的大小:(截面法)mT m T mx==-=∑002、内力的符号规定:以变形为依据,按右手螺旋法则判断。
(右手的四指代表扭矩的旋转方向,大拇指代表其矢量方向,若其矢量方向背离所在截面则扭矩规定为正值,反之为负值。
)3、注意的问题:(1)、截开面上设正值的扭矩方向;(2)、在采用截面法之前不能将外力简化或平移。
4、内力图(扭矩图):表示构件各横截面扭矩沿轴线变化的图形。

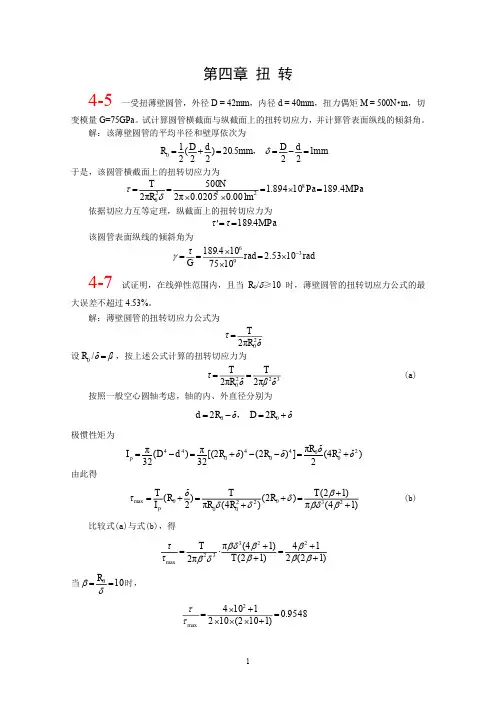

作法:同轴力图:§4—3 薄壁圆筒的扭转 一、薄壁圆筒横截面上的应力(壁厚0101r t ≤,0r :为平均半径) 实验→变形规律→应力的分布规律→应力的计算公式。
1、实验:2、变形规律:圆周线——形状、大小、间距不变,各圆周线只是绕轴线转动了一个不同的角度。
纵向线——倾斜了同一个角度,小方格变成了平行四边形。
3、切应变(角应变、剪应变):直角角度的改变量。
4、定性分析横截面上的应力(1) 00=∴=σε ;(2)00≠∴≠τγ因为同一圆周上切应变相同,所以同一圆周上切应力大小相等。
⑶ 因为壁厚远小于直径,所以可以认为切应力沿壁厚均匀分布,而且方向垂直于其半径方向。
第四章金属扭转试验在机械、石油、冶金等工程中有许多机械零部件承受扭转载荷作用的实例,如各种轴类零件(电机主轴、机床主轴、汽车传动轴)、石油钻杆等。
因此,必须测定其相关材料的扭转性能指标,为设计提供依据。
扭转试验是对圆柱形试样施加扭矩T(使试样两端承受大小相等、方向相反、作用面垂直于试样轴线的力偶),测量扭矩T及相应的扭角φ,绘制T-φ扭转曲线图,一般扭至断裂,以便测定金属材料的各项扭转力学性能指标。
圆柱形试样的扭转试验具有以下的特点:(1)用圆柱形试样进行扭转时,从试验开始直至破断,在试样的整个工作长度上塑性变形都是均匀的,试样仍保持圆柱形,横截面的大小、形状及试样工作长度几乎保持不变,没有缩颈现象。
因此,可以用扭转试验精确地测定高塑性金属材料的应力-应变关系。
(2)剪切试验只能测定材料的抗剪强度,对于高塑性材料,由于常伴随着弯曲变形而不能得到正确的结果,扭转试验则能较全面地了解材料在切应力作用下的行为。
(3)扭转应力状态较拉伸软(α=0.8),可以使低塑性材料处于韧性状态测定它们的强度和塑性。
(4)由材料力学可知,圆柱形试样在扭转试验时,试样表面的应力状态如图4-1所示,最大切应力和正应力绝对值相等,夹角成45°。
因此,扭转试验可以明显地区别材料的断裂方式:正断或切断。
这一点其他试验不能与之相比。
(5)扭转试验时,试样横截面上沿直径方向切应力和切应变的分布是不均匀的,试样表面的切应力和切应变最大。
因此,扭转试验可以灵敏地反映材料的表面缺陷。
第一节金属材料扭转时的力学性质一、扭转时切应变材料力学假设扭转时圆柱体的变形:(1)所有纵向素线都倾斜了同一角度α,圆柱体上所有矩形格子扭歪成相似平行四边形;(2)所有圆周线都围绕轴线转了一定的角度φ,而圆周线形状、长短及两圆周线间距离都未改变。
由材料力学可知:半径为r(mm)的圆柱体,在距离圆柱体轴线为ρ的一层薄壁圆筒上任一点处的切应变:dx d /ϕργρ= ()r ≤≤ρ0即:圆柱体横截面上任一点扭转时的切应变ργ与该点到轴线的距离ρ成正比,圆柱体表面的切应变最大。
