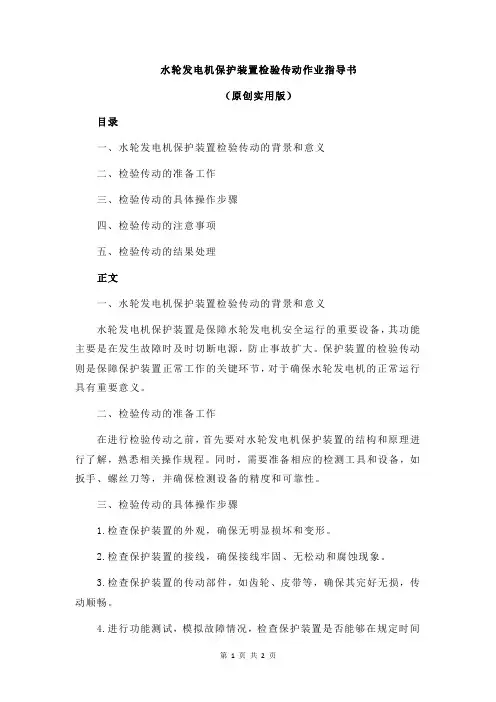

水轮发电机保护装置检验传动作业指导书
（原创实用版）
目录
一、水轮发电机保护装置检验传动的背景和意义
二、检验传动的准备工作
三、检验传动的具体操作步骤
四、检验传动的注意事项
五、检验传动的结果处理
正文
一、水轮发电机保护装置检验传动的背景和意义
水轮发电机保护装置是保障水轮发电机安全运行的重要设备，其功能主要是在发生故障时及时切断电源，防止事故扩大。
保护装置的检验传动则是保障保护装置正常工作的关键环节，对于确保水轮发电机的正常运行具有重要意义。
二、检验传动的准备工作
在进行检验传动之前，首先要对水轮发电机保护装置的结构和原理进行了解，熟悉相关操作规程。
同时，需要准备相应的检测工具和设备，如扳手、螺丝刀等，并确保检测设备的精度和可靠性。
三、检验传动的具体操作步骤
1.检查保护装置的外观，确保无明显损坏和变形。
2.检查保护装置的接线，确保接线牢固、无松动和腐蚀现象。
3.检查保护装置的传动部件，如齿轮、皮带等，确保其完好无损，传动顺畅。
4.进行功能测试，模拟故障情况，检查保护装置是否能够在规定时间
内切断电源。
四、检验传动的注意事项
1.在进行检验传动时，应确保人员安全，避免触电和机械伤害。
2.检验传动应在断电状态下进行，以防止意外触电。
3.在操作过程中，应严格按照操作规程进行，避免因操作不当导致的设备损坏。
4.在进行功能测试时，应确保模拟故障的真实性，以确保保护装置的可靠性。
五、检验传动的结果处理
检验传动完成后，应将检验结果进行记录，对于发现的问题，应分析原因，制定整改措施，并进行复查。
江苏省电力建设第一工程公司电气试验室微机保护调试作业指导书文件编号：383.DQ.08-2006版号：A/0编制：日期：审核：日期：批准：日期：目录1. 编制目的2. 适用范围3. 编制依据4. 作业人员资格和要求5. 工程概况及主要工程量6. 主要仪器仪表及工器具7. 作业准备及作业条件8. 作业程序9. 作业方法、要求及质量标准10. 安全文明施工措施11. 环境保护及危险点控制12. 技术记录要求微机保护调试作业指导书1、编制目的指导本试验室各工程点试验人员进行电力系统微机型继电保护试验和调试。
2、适用范围2.1、本作业指导书适用于发电厂和变电（所）站工程中的微机型保护的检验和调试试验。
规定了通用检验项目和调试方法及技术要求，列出了调试过程中的注意事项和异常分析处理措施及方法。
2.2、现场及工程有特殊要求时，可以参考本作业指导书，按照相关规程规定并结合厂家及业主方的技术要求出版具有针对性的作业指导书以适用于当前工程。
2.3、对于交接试验范围以外的试验项目，不在本作业指导书范围。
应由试验方结合厂家及业主方的技术要求出具相应的试验作业指导书。
3、编制依据3.1、《电力建设安全工作规程》DL5009.1-923.2、XXXXXX设计院图纸电气分册3.3、制造厂技术资料文件3.4、试验质量手册及其程序文件3.5、DL 408—-1991 电业安全工作规程（发电厂和变电所电气部分）3.6、（87）电生供字第254号继电保护和电网安全自动装置现场工作保安规定3.7、（87）水电电生字第108号继电保护及电网安全自动装置检验条例3.8、GB/T 7261—2000 继电器及装置基本试验方法3.9、GB 14285—1993 继电保护和安全自动装置技术规程3.10、《继电保护及电网安全自动装置检验条例》87年部颁3.11、《继电保护和电网安全自动装置现场工作保安规定》87年部颁3.12、《电力系统继电保护及安全自动装置反事故措施要点》部颁；3.13、国家电力《防止电力生产重大事故的二十五项重点要求》3.14、LFP－900系列超高压线路成套快速快速保护检验规程3.15、（94）调网109号WXB WXH SWXB－11微机保护检验规程4、作业人员资格和要求4.1、参加作业人员必须经过试验上岗培训，认真学习了安全规程，同时经过三级安全教育，并经考试合格，进行作业时必须严格遵守作业安全规定，确保试验作业时的人身及设备安全。
微机型主变保护校验标准化作业指导书简介微机型主变保护是电力系统中的一项关键技术，其功能是在主变出现内部故障时，将主变”切断”与母线的电流，防止故障蔓延，保障电力系统的稳定与安全。
而微机型主变保护校验则是为了保证主变保护在出现故障时可以正确地切断电流，保护电力系统的运行。
因此，本文档旨在为电力系统工程技术人员提供微机型主变保护校验标准化的作业指导书。
校验步骤以下是微机型主变保护校验的基本步骤：1. 核对校验仪器在进行微机型主变保护校验之前，需要检查校验仪器的型号、规格、配置等是否符合校验要求，并确保校验仪器的正常状态。
2. 查看保护系统接线图查看主变保护系统的接线图，并根据接线图核对校验仪器的接线方式。
3. 准备模拟器将模拟器连接至保护系统，按照要求配置模拟器参数。
4. 进行校验按照校验流程，逐一校验保护系统的各项参数并记录结果。
5. 检查结果将校验结果与校验要求进行对比，并对校验结果进行分析和处理。
6. 编写校验报告根据校验结果编写校验报告，并向有关人员汇报校验结果。
校验要求微机型主变保护校验的要求包括以下方面：1. 校验仪器的要求（1）校验仪器的型号、规格、配置等符合相关标准。
（2）校验仪器的状态良好，测量精度符合要求。
2. 接线的要求（1）接线正确、紧固，接触可靠。
（2）接线符合保护系统接线图。
3. 报告的要求（1）报告内容包括校验结果、校验仪器使用记录、缺陷报告等。
（2）报告格式符合相关标准，报告内容清晰明确。
4. 校验方法的要求（1）校验方法符合相关标准，确保校验的准确性。
（2）校验时应根据所检设备的特点，合理选择检测项目和校验标准。
一些注意事项1. 安全第一在进行微机型主变保护校验时，一定要确保安全，严格按照作业规定操作。
2. 正确选择校验流程不同的主变保护系统有不同的校验流程，需要根据具体情况正确选择校验流程。
3. 合理设置检测项目和标准在进行校验时，需要根据具体情况合理选择检测项目和标准，并对校验结果进行分析和处理。
电气二次设备检修作业指导书编号：JB002 发电机线路复用微准同期装置（SID-2CM型）编写：张琦审核：张江峰审定：焉海波批准：李茂忠国电怀安热电有限公司2015年3月3日目次1、作业准备 (1)2、风险分析/危害辨识 (1)3、人员组织分工 (2)4、备件和工具明细............................................................... 错误！未定义书签。
5、检修项目、工艺流程及相关记录 (3)6、检修质量验收 (7)7、设备检修不符合项目处理单 (10)8、检修记录 (112)发电机线路复用微准同期装置作业指导书1、作业准备1.1目的保证同期装置检修符合检修工艺质量要求、文明生产管理要求。
为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
1.2 适用范围本作业指导书适用于适用于国电怀安热电有限公司两台同期装置检修工作。
1.3 了解检修前该设备存在的缺陷情况。
1.4 安全准备：将现场危险因素向全体人员交底。
办理工作票，允许后方可开工。
1.5 技术准备：工作人员根据该系统的资料及现场设备实际情况，进行组内分工，技术交底。
2、风险分析/危害辨识3、人员组织分工4、备件和工具明细5、检修项目、工艺流程及相关记录1）对每一步都应进行风险分析和控制，在必要的步骤中说明“存在风险”和“风险控制”的内容，该部分的内容为了能够醒目，应用“小五，粗体”。
2）“简要记录”一般填写检修中需要涉及的检修记录表、调试记录表和技术监督报告编号等。
3）“质量验收”为检修作业设置的对应W点、H点的质量控制实施计划。
6、检修质量验收：质量监督点验收流程图检修质量检查通知单第一联存根第二联发送质量监督点验收记录签证单8注：1、外包工程：乙方一级为工作负责人、二级为检修专业专工、三级检修专业负责人；甲方一级为太一专业专工或专业主任、二级为点检员或点检长、三级为专业主管；2、热工、电气继电保护班组检修：一级为班组工作负责人、二级为班组技术员、三级为专业专工或主管（H点）；3、乙方为维保项目部：乙方一级为工作负责人、二级为检修专业专工、三级检修专业负责人；甲方一级为点检员、二级为技术员、三级为专业主管。
Q/YNDWQ/YNDW 113.2.1252005Q/YNDW 113.2.125-2005前言为提高云南电力集团有限公司供电企业电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电力公司组织，编写了目前我公司ALPS系列微机型线路保护装置检验作业指导书。
编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。
该指导书纳入公司生产技术管理标准体系。
本指导书由云南电网公司生产技术部提出。
本指导书由云南电网公司生产技术部归口。
本指导书由昆明供电局负责编写。
本指导书主编人：程 颖本指导书主要起草人：程 颖本指导书主要审核人：王元彭晓宇本指导书审定人：赵建宁本指导书批准人：廖泽龙Q/YNDW 113.2.125-2005目 次1 目的 (1)2 适用作业范围 (1)3 引用标准 (1)4 支持性文件 (1)5 技术术语 (1)6 安全措施 (1)7 作业准备 (2)8 作业周期 (2)9 工期定额 (2)10 设备主要技术参数 (3)11 作业流程 (3)12 作业的项目、工艺要求及质量标准 (5)13作业中可能出现的主要异常现象及对策 (10)14作业后的验收与交接 (11)附录 MiCOM P544光纤电流差动保护装置检验报告 (12)Q/YNDW 113.2.125-2005 ALPS系列微机型线路保护装置检验作业指导书1 目 的规范ALPS系列微机型继电保护装置检验方法，使ALPS系列微机型继电保护装置各项技术指标达到规定要求，提高检验质量，保证人身和设备安全。
2 适用作业范围本作业指导书适用于云南电网公司所属企业现场继电保护工作人员对ALPS系列微机型继电保护装置的现场检验工作。
3 引用标准GB/T 14285-1993 《继电保护及安全自动装置技术规程》Q/CSG 1 0008-2004 《继电保护和安全自动装置检验条例》DL/408-91 《电业安全工作规程》（发电厂和变电所电气部分）GB/T 15145-2001 《微机线路保护装置通用技术条件》《继电保护和电网安全自动装置现场工作保安规定》GB 50171-92 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》A/CSG 1 0004-2004 《电气工作票技术规范（发电、变电部分）》4 支持性文件《先进的线路保护装置ALPS使用手册》《ALPS装置原理接线图》5 技术术语6 安全措施6.1 保护安全的组织措施6.1.1 办理工作票。
微机保护装置调试作业指导书编制:审核:批准：2018年11月20日发布2018年11月20日实施1.目的为保证微机保护装置的试验质量，特制定本规定。
2.范围本规范仅适用于：线路保护装置；主变保护装置；电容器保护装置；备用电源自投装置；PT并列保护装置；综合测控保护装置；小电流接地检测装置；非电量保护；差动保护等的调试。
3.职责3.1试验人员负责试验全过程的安全防护；3.2试验人员负责试验的准备和实施；3.3试验人员负责试验的结果的记录、试验数据的处理；3.4试验人员负责试验设备的使用和管理。
4.工作装备4.1调整必备设备无5.工作内容5.1、系统参数定值的整定：保护CT变比；测量CT变比；零序CT变比；母线PT变比；线路PT（如进线柜PT)变比及接线方式；严格按照一次系统图结构及参数对CT的接线方式、CT、PT额定值进行设置。
不使用的可以不设置。
5.2保护压板投切：常用的保护段：速断，时限速断，过流，零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。
保护压板设为“投”或“1”，则为此保护功能投上。
保护定值中有控制字的可通过控制字进行投退，且可通过后台进行投退。
只有控制字，软压板状态（若未设置则不判），硬压板状态（若未设置则不判）均有效是才投入相关的保护元件，否则退出该保护元件。
根据各单元柜控制回路原理图，确定所需要的保护类型，其他不用的均需要“退”掉，防止对投入的保护段造成影响。
5.3保护定值修改：常用的三段电流保护：速断，时限速断，过流。
还有零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。
此类保护定值一般有两部分组成：定值大小，动作时间。
仔细阅读保护说明书，根据图纸要求和试验条件合理整定保护参数，定值修改完毕后，进行保存，按复归或退出键返回主菜单或重新启动。
针对首次使用的保护装置或则不太确定整定的定值是否合理的情况，先修改一台保护，先进行首台试验，升流、保护跳闸、重合闸等试验成功后，再进行其他单元柜保护定值的整定，防止全部定值整定错误，造成不必要的返工现象。
前言为进一步加强继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2019）为基础，参照2019版国家电网公司标准化作业指导书（范本）编写。
本作业指导书指导现场标准化作业。
同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。
编写部门：编写人：审核人：审定人：批准人：目录1范围 (2)2引用文件 (2)3检修前准备 (2)3.1 准备工作安排 (2)3.2人员要求.......................................................... 错误！未定义书签。
3.3备品备件.......................................................... 错误！未定义书签。
3.4仪器仪表及工器具.................................................. 错误！未定义书签。
3.5材料.............................................................. 错误！未定义书签。
3.6危险点分析........................................................ 错误！未定义书签。
3.7安全措施.......................................................... 错误！未定义书签。
4 G60保护装置检验流程图 (5)5作业程序和作业标准 (6)5.1开工 (6)5.2检修电源的使用 (6)5.3检修内容和工艺标准 (6)5.4竣工 (9)6 验收记录 (10)7 绝缘测试端子记录表 (10)附录：微机型保护全部、部分检验、二次回路检查及保护传动项目表 (10)#1燃机发电机保护全部校验作业指导书1范围1．1本作业指导书适用于#1燃机发电机G60微机继电保护装置的检验作业。

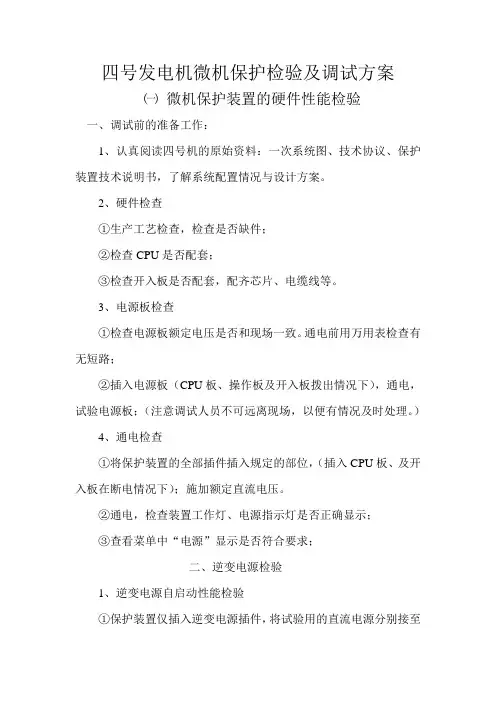

四号发电机微机保护检验及调试方案㈠微机保护装置的硬件性能检验一、调试前的准备工作：1、认真阅读四号机的原始资料：一次系统图、技术协议、保护装置技术说明书，了解系统配置情况与设计方案。
2、硬件检查①生产工艺检查，检查是否缺件；②检查CPU是否配套；③检查开入板是否配套，配齐芯片、电缆线等。
3、电源板检查①检查电源板额定电压是否和现场一致。
通电前用万用表检查有无短路；②插入电源板（CPU板、操作板及开入板拨出情况下），通电，试验电源板；（注意调试人员不可远离现场，以便有情况及时处理。
）4、通电检查①将保护装置的全部插件插入规定的部位，（插入CPU板、及开入板在断电情况下）；施加额定直流电压。
②通电，检查装置工作灯、电源指示灯是否正确显示；③查看菜单中“电源”显示是否符合要求；二、逆变电源检验1、逆变电源自启动性能检验①保护装置仅插入逆变电源插件，将试验用的直流电源分别接至保护电源的正负端子。
合上逆变电源插件的电源开关，将试验用的直流电源的输出电压由0缓慢升至80％额定电压，逆变电源插件面板上面的电源指示信号灯应亮。
②将试验用直流电源的输出电压调至80％额定电压，断开、合上逆变电源的开关，其电源指示信号灯应亮。
2、逆变电源输出电压及稳定性检验①逆变电源在空载状态下检测，保护装置仅插入逆变式电源插件，将试验用直流电源的输出电压分别调至80％、100％、115％额定电压，分别测试逆变电源的输出电压。
输出电压值不超过允许范围。
②逆变电源在正常工作状态下检测,保护装置插入全部插件,将试验用的直流电源的输出电压调至额定电压,保护装置处于正常工作状态,测试逆变电源的输出电压,不超过允许值.三、模拟量输入回路检验1、交流电压、电流输入正确性检查①、检查接入装置的交流电压回路、交流电流回路的端子是否与产品说明书规定的一致。
②、检查电流互感器、电压互感器的型号、数量是否符合产品说明书的规定，其接线及极性是否满足要求。
2、检查各电压、电流互感器的变比。
编号： Q/XXXRCS-9612 微机路线保护定检作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时固原供电局一、范围本作业指导书合用于固原供电局变电站 35kV 及以上电压等级各变电站 35kV、10KV 出线路线保护装作业程序。
二、引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1、DL 408--1991 电业安全工作规程(发电厂和变电所电气部份)2、GB 14285-1993 《继电保护和安全自动装臵技术规程》3、GB/T 15145-1994 《微机路线保护装臵通用技术条件》4、DL/T 587--1996《微机继电保护装臵运行管理规程》5、中华人民共和国电力行业标准《继电保护及安全自动装臵运行管理规程》6、中华人民共和国水利电力部《继电保护及电网安全自动装臵检验条例》7、水利电力部电力生产司《继电保护和电网安全自动装臵现场工作保安规定》8、国家电力调度通信中心、电力工业部安全监查及生产协调司《电力系统继电保护及安全自动装反事故措施管理规定》 (试行)9、中华人民共和国电力工业部《电力系统继电保护及安全自动装反事故措施要点》10、中华人民共和国电力工业部《电力系统继电保护及安全自动装质量监督管理规定》 (试行)11、能源部电力规化设计管理局 NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》12、GB50171-1992 《电气装臵安装工程盘柜及二次回路接线施工及验收规范》13、国家电力公司《防止电力生产事故的二十五项重点要求》三、修前准备1、准备工作安排内容检修工作前 15 天，作好检修模底工作，并在检修工作前 7 天提交相关停电申请。
开工前 10 天，向有关部门上报本次工作的材料计划检修前 3 天，班组技术员根据作业任务，分析设备现状，明确检修项目，编制检修作业施工安全措施，熟悉图纸资料及上次传动报告等资料。

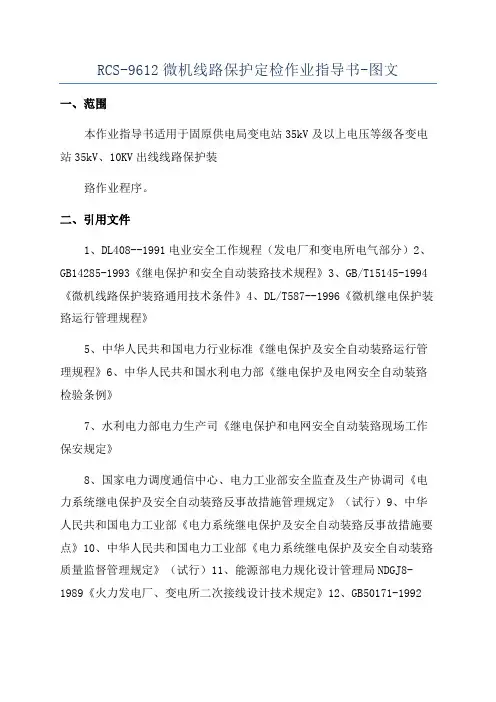

RCS-9612微机线路保护定检作业指导书-图文一、范围本作业指导书适用于固原供电局变电站35kV及以上电压等级各变电站35kV、10KV出线线路保护装臵作业程序。
二、引用文件1、DL408--1991电业安全工作规程（发电厂和变电所电气部分）2、GB14285-1993《继电保护和安全自动装臵技术规程》3、GB/T15145-1994《微机线路保护装臵通用技术条件》4、DL/T587--1996《微机继电保护装臵运行管理规程》5、中华人民共和国电力行业标准《继电保护及安全自动装臵运行管理规程》6、中华人民共和国水利电力部《继电保护及电网安全自动装臵检验条例》7、水利电力部电力生产司《继电保护和电网安全自动装臵现场工作保安规定》8、国家电力调度通信中心、电力工业部安全监查及生产协调司《电力系统继电保护及安全自动装臵反事故措施管理规定》（试行）9、中华人民共和国电力工业部《电力系统继电保护及安全自动装臵反事故措施要点》10、中华人民共和国电力工业部《电力系统继电保护及安全自动装臵质量监督管理规定》（试行）11、能源部电力规化设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》12、GB50171-1992《电气装臵安装工程盘柜及二次回路接线施工及验收规范》13、国家电力公司《防止电力生产事故的二十五项重点要求》三、修前准备1、准备工作安排45分工明确、安全措施齐全工作票内容正确、措施完善2、作业人员要求√序号12345内容身体健康、精神状态良好工作人员应为专业从事继电保护检修及检验人员，并且通过安规考试及技能资格审查且具备必要的电气知识，并经《安规》考试合格。
全体工作人员必须穿绝缘鞋，进入设备区必须戴安全帽。
工作时不得穿短袖,带电工作时必须带手套。
作业中互相关心施工安全及时纠正违反安全的行为，知道作业地点、作业任务、知道临近带电部位。
每组必须至少两人一起工作，其中有一人应为有经验的人员且担任监护人。
微机型线路保护装置现场检验作业指导书1适用范本作业指导书适用于微机型线路保护装置新安装验收检验，以及新安装装置投运后的 第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删 减。
继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定国家电网公司十八项电网重大反事故措施（试行）3作业条件及作业现场要求（1）室外作业时，要求无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。
（2）工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）的要求。
（3）作业现场应有可靠的试验电源，且满足试验要求。
（4）作业现场道路畅通，无障碍物，且照明良好飞（5） 一次设备有高压检修工作时，应禁止断路器传动试验。
（6）检验对象处于停运状态，现场安全措施完整、可靠。
（7）保持现场工作环境整洁。
4作业人员要求（I ）所有作业人员必须身体健康，精神状态良好飞（2）所有作业人员必须掌握《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）的相关知识，并经考试合格。
（6）国家电网安监[2009]664号 国家电网公司电力安全工作规程（变电部分）2引用标准及编制依据(1) GB/T 14285-2006 (2) GB/T7261-2008 (3) DL/T995-2006 (4) Q/GDW 267-2009 (5)国家电网生[2()12]352号（3）所有作业人员应有触电急救及现场紧急救火的常识。
（4）本项检验工作需要作业人员2-3人。
其中工作负责人1人，工作班成员1・2人。
（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。
水轮发电机保护装置检验传动作业指导书摘要：一、引言二、水轮发电机保护装置概述1.保护装置的作用2.保护装置的组成三、检验传动概述1.检验传动的必要性2.检验传动的方法四、检验传动作业步骤1.准备工作2.操作步骤3.注意事项五、水轮发电机保护装置检验传动注意事项1.安全防护措施2.设备检查3.环境要求六、常见问题及处理方法1.问题现象2.原因分析3.处理措施七、总结与建议正文：一、引言水轮发电机作为电力系统的重要组成部分，其保护装置的稳定运行至关重要。
为了确保保护装置的正常工作，检验传动作业就显得尤为重要。
本文将对水轮发电机保护装置检验传动作业进行详细阐述，以指导实际操作。
二、水轮发电机保护装置概述1.保护装置的作用水轮发电机保护装置是为了在发电机运行过程中，对可能出现的异常情况进行检测、判断并采取相应措施，确保发电机安全、稳定运行。
保护装置主要包括过电流保护、过负荷保护、短路保护、地故障保护等。
2.保护装置的组成水轮发电机保护装置主要由继电器、传感器、执行器等组成。
各部分协同工作，实现对发电机的全面保护。
三、检验传动概述1.检验传动的必要性检验传动是为了检查保护装置的动作性能、传动速度以及各部件的工作状态。
通过检验传动，可以确保保护装置在发生故障时能够迅速、准确地动作，降低事故风险。
2.检验传动的方法检验传动主要采用模拟试验的方法，模拟各种故障情况，观察保护装置的反应。
此外，还可以通过实际操作检验传动部件的工作性能。
四、检验传动作业步骤1.准备工作在进行检验传动前，应做好以下准备工作：（1）检查保护装置及其附属设备，确保其正常运行；（2）清理现场，确保工作环境安全、整洁；（3）准备好检验工具和设备。
2.操作步骤（1）按照检验计划，启动保护装置，模拟各种故障情况；（2）观察保护装置的动作性能，记录相关数据；（3）检查传动部件的运行状态，确保其正常传动。
3.注意事项（1）在进行检验传动时，应严格遵守操作规程，确保人身安全；（2）发现异常情况，应立即停机检查，排除故障；（3）检验完成后，对设备进行清洁、保养，确保其长期稳定运行。
线路保护（微机型）作业指导书1 开工前准备工作1.1 危险点分析及控制措施1.2 二次工作安全措施签发人：监护人：1.3 人员分工2 作业程序和作业标准2.2 检修电源的使用2.3检修内容和工艺标准2.4 反措整改情况及缺陷处理2.5状态检查状态检查人:2.6竣工3 验收记录附录：校验记录1 所需仪器仪表2 保护屏后接线、插件外观检查及压板检查3 保护屏上压板检查4 屏蔽接地检查5 绝缘测试记录卡6 中间继电器检验6.1分相操作箱继电器检验#插件：#插件：#插件：#插件：#插件：#插件：#插件：#插件：TBJb#插件：#插件：#插件：#插件：#插件：#插件：#插件：ZJ6.2电压切换箱检查(因是磁保持继电器,所以无需做返回值)单个继电器检查（在微机线路保护屏上）7 逆变电源测试8 通电初步检查8.1 定值整定、修改、核对检验定值输入功能以及固化功能正常，区号核查正确8.3 设置CPU号菜单CRC-RUN 设置工作CPU号为：8.4 检验定值输入功能以及固化功能检验定值输入功能以及固化功能正常，区号核查正确。
9 交流回路校验9.1 零漂测试9.2 各电流、电压的刻度值及线性度测试10保护定值精度及动作时间检验10.1复合式距离方向保护10.2纵联保护10.3工频变化量距离保护10.4距离保护10.5零序保护11外围回路检查户外设备(包括各侧电流互感器、断路器端子箱、断路器机构箱、刀闸机构箱等)清扫及检查情况：12断路器控制回路检查13整组试验(保护装置与本套重合闸及另一套保护重合闸联动试验) 直流电源用80%额定电压下（条件允许的情况下）带断路器传动，交流电流、电压必需从端子排上通入试验，对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信14 FOX-40E验试验14.1通道连接方式检查内部时钟选择跳线J1应1-2短接14.2逆变电源测试保护装置拉合直流测试FOX-40E14.3保护开入/开出量检查14.3.1开出量检查接点名称A5-A6 A输出A7-A8 B输出A9-A10 C输出B1-B2 D输出B3-B4 D输出检查结果14.4FOX-40E保护装置功能检验14.4.1试验接线如下图：检测项目信号灯检查接点检查信号灯动作情况检测结果接点闭合情况检测结果发A 发A灯亮正确A1-A2、A5-A6闭合正确发B 发B灯亮正确A1-A3、A7-A8闭正确14.4.2光纤发送功率电平及光纤信号接收功率电平：将装置接入光纤通道，用光功率计测量装置的发送及接收功率电平。
电力微机保护检验作业指导书6～35kV电力线路微机保护检验作业指导书用于电力系统6～35kV电压等级PSL-640、CSL-200、RCS-9600系列等微机线路（不包括光纤纵差及阻抗型保护）的新安装检验及定期检验，同电压等级其他型号的微机线路保护参照执行。
图纸资料序号资料名称单位数量1 相关二次设计图纸套 12 被检验保护装置的检验规程册 13 被检验保护装置的技术说明书、使用说明书册 14 本作业指导书册 15 上次检验报告册 16 有效的定值通知单份 1作业工器具作业流程及质量控制作业程序作业质量控制危险点预控作业前准备1.组织学习本作业指导书，熟悉本作业危险点2.准备好作业所需图纸资料及工器具3.了解相关电网运行方式、被检验保序号设备名称规格数量1 微机保护试验装置1台2 兆欧表1000V 1块3 数字万用表1块4 钳形相位表1块5 交流电流表0.5级 2.5～5A 2块6 交流电压表0.5级 7.5～600V 1块7 仪用互感器0.5～50A 1只8 试验线1包9 电源盘1个10 直流电流表1块11 升流器1台12 升流线1组13 调压器1台14 保护专用工具1套15 个人常用工具1套护装置运行状况（如缺陷和异常情况），需要时准备好相应的工具和备件4.准备好工作票、继电保护安全措施票（第一种票提前一天送达变电站）履行工作许可手续1.运行人员根据工作票上的安措履行安全措施2.工作负责人会同工作许可人检查安措是否合适3.按有关规定办理工作许可手续1.严禁未履行工作许可手续即进入现场工作2.工作中严禁随意变更安措执行继电保护安全措施票1.交待工作任务、工作范围及相关注意事项2.进行人员分工3.根据安全措施票做安措并做好记录4.安全措施票包括以下内容：①应退出的保护压板②应打开的电流回路连片③应断开的交流电压回路④应断开的直流回路和信号回路1.避免安全措施票与实际不符2.防止执行安措不做记录3.防止TA二次开路，TV二次短路，直流短路或接地4.防止误碰运行设备操作试验接线1.在监护下专人负责接线，经第二人复查2.试验电源应取自专用检修电源3.仪器、仪表外壳应与保护屏在同一点接地1.禁止试验电源取自运行设备2.防止人身触电3.避免接线错误电流互感器校验1.所有绕组极性检查，注意极性配合关系2.TA变比检查，应与整定方案一致3.TA二次绕组伏安特性检查，应符合厂家说明书技术指标要求4.TA二次负载检查，应满足电流互感器二次容量要求5.TA二次绕组对外壳绝缘检查1.防止走错间隔2.防止高空坠落3.严禁上下抛掷工器具4.伏安特性检查时防止电流回路接地点未拆除5.防止人身触电装置外观及接线检查1.装置内外部及二次线清扫（包括端子箱、机构箱清扫）2.插件外观检查及二次线正确性、紧固性检查3.各元件、压板、端子、电缆挂牌标识应清晰正确1.严禁带电插拔插件2.防止人身触电损坏芯片3.防止操作不当，造成插件损坏绝缘检查1.用1000V摇表摇测交流对地、直流对地、交流对直流绝缘电阻，应大于10MΩ2.整体二次回路绝缘电阻应大于1MΩ1.防止带电摇测绝缘2.防止应拔出的插件未拔出3.防止使用摇表，造成人员伤害逆变电源检查1.直流电源缓慢上升时和拉合直流电源时（80%额定电压），检查逆变电源自启动性能2.装置带测试孔时分别在直流电源为80%、1005、115%额定电压下，检查逆变电源输出电压值在允许范围内且保持稳定3.装置无测试孔时分别在直流为80%、100%、115%额定电压下，观察装置是否运行正常4.核对逆变电源运行周期（不得超过5年）通电初步检查1.装置上电后，各指示灯、显示屏正常2.装置按键检查正确可靠3.软件版本和程序校验码正确4.时钟整定及失电后走时正确性检查继电器检查通过整组实验检查继电器动作情况定值输入1.定值修改闭锁功能检查2.按定值清单输入各项定值3.掉电后定值不丢失检查1.防止定值通知单内容与实际装置不一致或定值超出装置整定范围2.核对定值输入正确性，防止误整定开关量输入回路检查1.模拟开入量变位真确性2.通过液晶显示屏显示检查开关量输入回路正确性防止直流回路短路、接地模拟变换系统检查零漂可调的装置：1.上电5min后进行零漂检查及调整2.零漂值应在-0.3～+0.3A(V)之间3.检查模拟量输入的幅值特性、相位特性：要求幅值误差不超过±5%，相序、相位正确，误差不超过±3°4.调整不合格应更换数模转换插件零漂不可调的装置：1.上电5min后进行零漂检查2.零漂值应在-0.5～+0.5A(V)之间3.检查模拟量输入的幅值特性、相位特性：要求幅值误差不超过±3%，相序、相位正确，误差不超过±3°4.对不合格应更换数模转换插件1.防止电压回路短路2.在输入20I N电流时间应不超过1s，10I N电流时间应不超过4s，5I N电流时间应不超过10s保护定值校验1.保护定值校验内容：①过流Ⅰ段定值②过流Ⅱ段定值③过流Ⅲ段定值④低电压定值⑤重合闸定值⑥方向元件定值⑦低频减载定值⑧小电流选线功能2.对过量保护通入1.05倍整定值保护应可靠动作，通入0.95倍整定值应可靠不动作，在1.2倍整定值时测量动作时间3.对欠量保护通入0.95倍整定值应可靠动作，通入1.05倍整定值应可靠不动作4.无延时速动保护整定动作时间不大于25ms5.延时保护整组动作时间误差不大于时限级差的10%6.分别投退相应保护功能软压板，检查压板功能正确性7.在运行、远动等相关专业人员的配合下检查中央信号、运动信号、综自系统等输出回路的正确性断路器传动试验1.模拟故障，传动开关跳闸及重合闸功能2.开关信号传动试验3.开关防误功能检查4.不对应启动重合闸功能检查5.定检时以上实验由运行人员负责验收1.检查开关本体上确无人员工作，并通知现场工作人员2.防止走错间隔恢复二次安措1.拆除试验接线及临时电源线2.对照安全措施票及质量记录恢复二次安措、经专人检查并做记录3.清理工作现场1.防止误接线2.防止电流回路开路、电压回路短路3.防止直流短路、接地工作终结1.会同运行人员检查二次安措已恢复，核对保护定值正确无误2.填写二次设备检验记录3.办理工作终结手续1.防止电流回路开路、电压回路短路2.防止直流短路、接地带负荷检查1.电压、电流幅值及相序、相位检查2.核对开关量状态与实际运行状态一致1.防止电流回路开路、电压回路短路2.防止直流短路、接地整理总结1.回复定值回执单2.仪器仪表及图纸资料归位3.整理试验报告，经审核后归档4.针对检验中的问题进行分析，提出改进措施110～220kV电力线路微机保护检验作业指导书用于电力系统110～220kV电压等级WXH-800、PSL-600、RCS-900、CSL-100、CSL-11、CSL-15、LFP-900系列等微机线路保护的新安装检验及定期检验，其他型号的微机线路保护参照执行。
